Проблемы с качеством электроснабжения – не редкость для частного сектора и старого жилого фонда. Просадки ниже 190В или скачки выше 250В могут привести к преждевременному выходу из строя бытовой техники. Готовые стабилизаторы заводского производства стоят дорого, особенно при высокой мощности. Рациональное решение – собрать устройство самостоятельно, с учетом конкретных условий эксплуатации и нагрузки.
Самодельный стабилизатор напряжения на 220В позволяет реализовать систему, ориентированную на конкретную мощность (от 500 до 2000 Вт), тип нагрузки (индуктивная, активная) и характер колебаний в сети. Для сборки подойдут доступные компоненты: автотрансформатор с обмоткой регулировки, реле с высоким ресурсом коммутации, выпрямитель и микроконтроллер (например, Arduino или ATmega8) для управления. Основное – обеспечить точное измерение входного напряжения и надежную коммутацию ступеней регулировки.
Важно уделить внимание охлаждению трансформатора и реле, применению предохранителей и системе аварийного отключения при критических значениях входного напряжения. В конструкции также стоит предусмотреть ручной режим работы и индикацию состояния. Такой подход не только снижает затраты, но и обеспечивает гибкость в эксплуатации, особенно в условиях нестабильного питания.
Как выбрать тип стабилизатора для сборки в домашних условиях
Перед выбором типа стабилизатора определите, для какой нагрузки он будет использоваться: освещение, бытовая техника, электроинструмент или чувствительная электроника. Это влияет на требования к точности стабилизации, скорости реакции и мощности устройства.
Релейные стабилизаторы подходят для бытовых нужд мощностью до 5 кВт. Их просто собрать, они не требуют дорогих компонентов. Основу схемы составляют трансформатор с отводами, реле на 220–250 В и контроллер на базе микроконтроллера или компараторов. Однако их точность невысока (±8%), а щелчки реле могут быть нежелательны в жилых помещениях.
Симисторные (тиристорные) стабилизаторы обеспечивают плавное переключение обмоток трансформатора без механических контактов. Рекомендуются при необходимости стабильного напряжения с точностью до ±4%. Для реализации потребуется силовой трансформатор с несколькими отводами, симисторы на ток 25–40 А, схемы защиты от перенапряжений и контроллер на базе Arduino или специализированного модуля управления фазой.
Электронные линейные стабилизаторы целесообразны для маломощных нагрузок (до 100 Вт), особенно если нужно добиться высокой точности (±1–2%) и отсутствия шумов. Базируются на мощных транзисторах или регулируемых стабилизаторах типа LM317, управляемых через операционные усилители. Однако КПД таких схем невысок, и при питании от 220 В требуется использование понижающего трансформатора и выпрямителя.
Инверторные схемы сложны для самостоятельной сборки, требуют высокого уровня подготовки и наличия специализированных компонентов. Они применяются, если нужна полная изоляция от сети и возможность поддерживать форму синусоиды на выходе при любых колебаниях входного напряжения.
Выбор типа зависит от приоритетов: простота сборки, точность стабилизации, уровень шума, мощность нагрузки и бюджет.

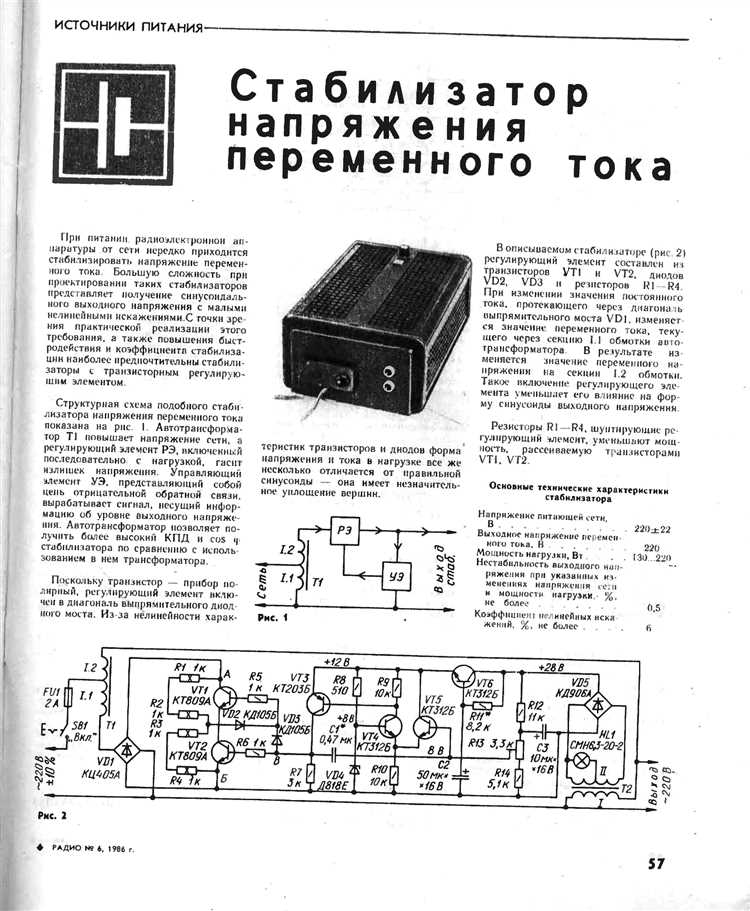

Необходимые компоненты и инструменты для сборки стабилизатора
Для сборки стабилизатора напряжения 220В с функцией автоматической регулировки потребуется комплект строго определённых компонентов. Все детали должны соответствовать требуемым параметрам, чтобы обеспечить стабильную и безопасную работу устройства.
Основные электронные компоненты:
| Тороидальный или EI-трансформатор | Мощностью не менее 1 кВА, с отводами на вторичной обмотке (для ступенчатой регулировки) |
| Симисторы или тиристоры | Типа BT136/BT139 или аналогичные, на ток от 16 А |
| Оптосимисторы | MOC3041 или MOC3063 для гальванической развязки управляющих цепей |
| Микроконтроллер | Например, Arduino Nano или ATmega8 для управления стабилизацией |
| Реле | На 220В с током коммутации от 10 А (если используется ступенчатое регулирование через реле) |
| Делитель напряжения | Собранный на прецизионных резисторах с допуском не выше 1% |
| Диоды | 1N4007 или аналогичные для защиты цепей и формирования питания |
| Стабилитроны | На напряжение 5.1В или 12В для опорного питания |
| Фильтрующие конденсаторы | Электролитические, на 25–50В, ёмкость 470–1000 мкФ |
| Печатная плата или макетная плата | Для монтажа управляющей схемы |
Дополнительные элементы:
| Корпус | Металлический или пластиковый с вентиляцией и монтажными отверстиями |
| Клеммные колодки | Для надёжного подключения сетевых проводов |
| Автоматический выключатель | На 10–16 А для защиты входной цепи |
| Вольтметр и амперметр | Цифровые модули для отображения выходных параметров |
Инструменты и расходные материалы:
| Паяльник с регулируемой температурой | Мощностью 40–60 Вт |
| Олово с флюсом | Диаметр 0.5–1 мм для пайки мелких элементов |
| Мультиметр | Для контроля напряжения и проверки соединений |
| Отвёртки, кусачки, пинцет | Для монтажа и подгонки компонентов |
| Термоусадочные трубки | Для изоляции оголённых соединений |
| Дрель и напильник | Для подготовки отверстий в корпусе |
Схема подключения и принцип работы самодельного стабилизатора
Стабилизатор собирается по схеме с автотрансформатором, управляемым симистором через фазоимпульсный регулятор. Основные элементы: автотрансформатор с отводами, симистор типа BTA16 или аналогичный, диак DB3 для запуска, оптосимистор MOC3021 для гальванической развязки, контроллер (например, Arduino Nano) и датчик напряжения (ZMPT101B).
Контроллер постоянно считывает входное напряжение с помощью датчика. При отклонении от заданного уровня контроллер изменяет фазу открытия симистора, регулируя напряжение на обмотке автотрансформатора. За счёт этого изменяется напряжение на выходе стабилизатора.
Для защиты применяются варистор на 275 В, предохранитель на 3–5 А и термистор для ограничения пускового тока. При необходимости добавляется реле обхода для принудительного перехода в режим прямого питания при перегрузке или отказе стабилизации.

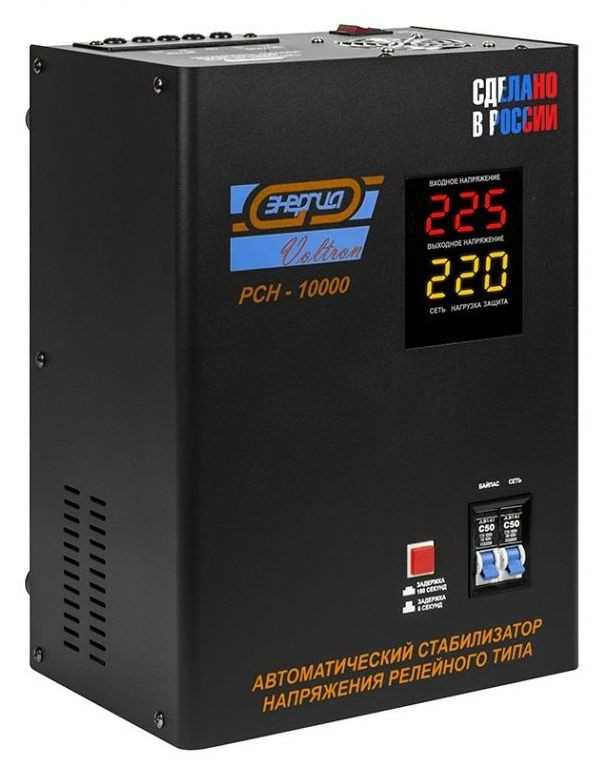

Пошаговая инструкция сборки стабилизатора с релейным управлением
Шаг 1. Подбор трансформатора
Необходим автотрансформатор с отводами, рассчитанный на входное напряжение 140–260 В и выход 220 В. Оптимально использовать трансформатор с тремя–пятью обмотками с разными коэффициентами трансформации.
Шаг 2. Схема управления
Сердце системы – блок управления с компаратором и микроконтроллером (например, ATmega8). Он анализирует входное напряжение через делитель и определяет, какой релейный канал активировать.
Шаг 3. Реле коммутации
Применяются электромагнитные реле на 220 В с током коммутации не менее 16 А. Для повышения надёжности параллельно контактам устанавливаются RC-цепочки или варисторы, чтобы подавить дугу при переключении.
Шаг 4. Источник питания управляющей схемы
Используется маломощный импульсный блок питания на 12 В или трансформаторный источник с выпрямителем и стабилизатором напряжения типа 7812. Обязателен предохранитель на первичной обмотке.
Шаг 5. Сборка корпуса
Металлический корпус с вентиляцией. Реле и трансформатор закрепляются на основании с термоизоляцией. Все соединения выполняются проводом сечением не менее 2,5 мм², клеммы обжимаются и изолируются термоусадкой.
Шаг 6. Настройка системы
После сборки подаётся питание. На вход подаётся напряжение от ЛАТРа от 140 до 260 В. Проверяется, как контроллер переключает обмотки. Пороговые значения задаются программно или переменными резисторами.
Шаг 7. Финальное тестирование
Подключается активная нагрузка (например, лампа накаливания 1 кВт). Измеряется выходное напряжение на всех диапазонах. Допускается отклонение не более ±8 В от номинала при любых входных колебаниях.

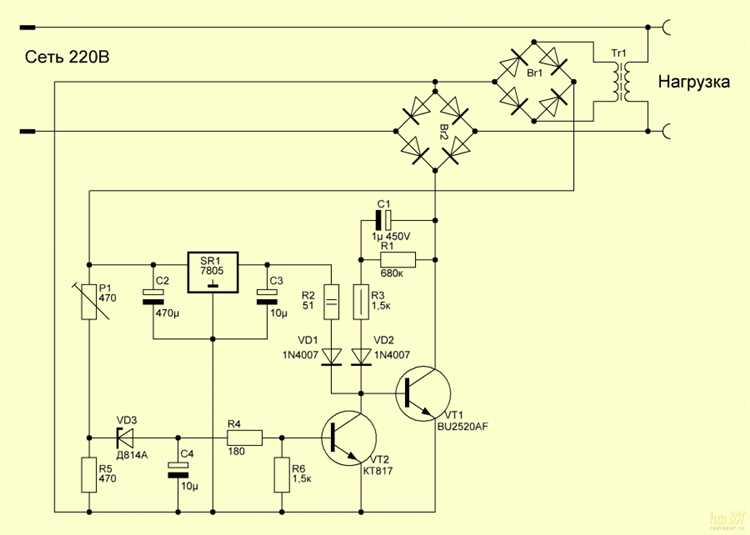

Проверка работы устройства и устранение типичных ошибок
Перед подачей питания убедитесь в правильности всех соединений. Особое внимание уделите полярности подключения силовых элементов: реле, симисторов или автотрансформатора. При наличии управляющей схемы на микроконтроллере проверьте напряжение питания и правильную прошивку.
Первичная проверка проводится без нагрузки. Подайте входное напряжение 220 В, измерьте выходное. Допустимое отклонение – не более ±5%. Если отклонение превышает, проверьте цепи обратной связи, исправность датчиков напряжения и корректность их калибровки.
При отсутствии выходного напряжения проверьте предохранители, ключевые элементы (реле, силовые транзисторы), а также наличие сигнала управления с платы логики. Если используется шим-регулятор, убедитесь в генерации управляющего сигнала нужной частоты (обычно от 10 до 50 кГц).
Типичная ошибка – неправильная работа при понижении или повышении входного напряжения. В этом случае проверьте корректность срабатывания ступеней стабилизации. Используйте автотрансформатор или ЛАТР для имитации скачков и просадок напряжения. Выход должен оставаться стабильным в пределах ±5% в диапазоне 160–250 В.
Если стабилизатор издаёт щелчки реле при постоянном входном напряжении, вероятно, нестабильный сигнал обратной связи. Проверьте сглаживание и фильтрацию цепей измерения напряжения. Для устранения дребезга можно применить гистерезис в программной логике или RC-фильтр.
Повышенный нагрев элементов указывает на недостаточное сечение проводников, неправильный подбор радиаторов или неисправность управляющего элемента. Измерьте температуру ключевых компонентов после 10 минут работы под нагрузкой. При превышении 70°C усиливайте охлаждение.
Перед подключением реальной нагрузки проведите тест с активной нагрузкой (лампа накаливания или ТЭН). Это позволит оценить реакцию схемы на резкие изменения тока и исключить перегрузку на этапе внедрения.
Правила подключения стабилизатора к бытовой электросети
Правильное подключение стабилизатора напряжения обеспечивает его эффективную и безопасную работу. Несоблюдение рекомендаций может привести к повреждению оборудования или возгоранию.
- Отключение электропитания: Перед подключением стабилизатора полностью обесточьте щиток или отключите автоматический выключатель, питающий сеть.
- Выбор места установки: Установите устройство в сухом, проветриваемом помещении, защищённом от пыли и прямого попадания воды. Температура окружающей среды должна находиться в диапазоне от +5°С до +40°С.
- Подключение входной линии: Стабилизатор подключается последовательно в сеть через отдельный автоматический выключатель на входе, номинал которого соответствует максимальной нагрузке стабилизатора.
- Заземление: Обязательно подключите заземляющий провод к клемме заземления на корпусе стабилизатора. Отсутствие заземления повышает риск поражения электрическим током и снижает эффективность защиты.
- Подключение выходной линии: От стабилизатора прокладывается отдельный кабель к распределительной коробке или к конкретному потребителю. Длина кабеля должна быть минимальной, чтобы снизить падение напряжения.
- Использование защитных устройств: На входе стабилизатора рекомендуется установить УЗО (устройство защитного отключения) с током утечки не более 30 мА для защиты от токов утечки и коротких замыканий.
- Проверка правильности подключения: Проверьте соответствие фазировки, отсутствие перекрестных соединений и надежность контактов. Ошибки в фазировке могут привести к выходу из строя стабилизатора.
- Тестовый запуск: После подключения включите стабилизатор без нагрузки, проверьте стабильность выходного напряжения с помощью вольтметра. Далее подключайте нагрузку постепенно, контролируя температуру корпуса и работу вентилятора.
Соблюдение данных правил обеспечит надежную и долгосрочную работу стабилизатора в бытовой электросети.
Вопрос-ответ:
Какие основные компоненты нужны для сборки стабилизатора напряжения 220В своими руками?
Для сборки стабилизатора напряжения 220В потребуются трансформатор с необходимой мощностью, микроконтроллер или регулятор напряжения, реле или тиристоры для переключения обмоток, а также элементы защиты — предохранители и варисторы. Важно подобрать трансформатор с запасом по мощности, соответствующий потребляемой нагрузке. Для контроля выходного напряжения обычно используется датчик или измерительный модуль, связанный с управляющей схемой.
Как правильно настроить стабилизатор для обеспечения стабильного напряжения на выходе?
Настройка стабилизатора начинается с калибровки управляющей схемы, которая регулирует переключение обмоток трансформатора или управление тиристорами. Для этого подают переменное напряжение на вход и измеряют выходное с помощью вольтметра. Регулируют параметры микроконтроллера или аналоговой схемы так, чтобы выходное напряжение держалось близко к 220 В при изменениях входного. Также проверяют срабатывание защитных элементов, чтобы избежать перегрузок и коротких замыканий.
Можно ли использовать самодельный стабилизатор для питания бытовой техники без риска повреждения?
Самодельный стабилизатор при правильной сборке и настройке способен обеспечивать стабильное питание для большинства бытовых приборов. Однако важно учитывать характеристики нагрузки: чувствительные устройства с электронными блоками (например, компьютеры, телевизоры) требуют более точной стабилизации и качественной защиты от помех. При сомнениях лучше использовать дополнительную защиту или приобретать заводские модели для ответственных приборов.
Как защитить самодельный стабилизатор от перегрузок и коротких замыканий?
Для защиты стабилизатора следует использовать плавкие предохранители на входе и выходе, а также варисторы для подавления скачков напряжения. Рекомендуется включать термозащиту, которая отключит устройство при перегреве трансформатора или элементов схемы. Кроме того, стоит предусмотреть автоматическое отключение при выходе напряжения за допустимые пределы. Такой комплекс мер повысит надежность и безопасность работы стабилизатора.
