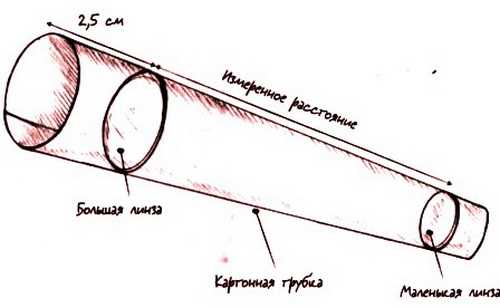

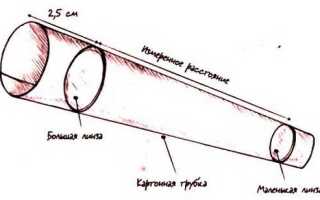

Как сделать телескоп своими руками с увеличением 700 раз

Достижение увеличения 700× в телескопе возможно только при точном подборе оптики, стабильной механике и адекватной системе фокусировки. Начинать следует с расчёта фокусного расстояния: чтобы получить увеличение 700×, нужно разделить фокусное расстояние объектива на фокусное расстояние окуляра. Например, при использовании объектива с фокусным расстоянием 1400 мм потребуется окуляр 2 мм.

Линза или зеркало объектива должны иметь диаметр не менее 150 мм. Меньшая апертура приведёт к сильному падению яркости и разрешения на высоком увеличении. Идеальным выбором будет параболическое зеркало с алюминиевым покрытием, обеспечивающее точность не хуже λ/8. Линзовые системы потребуют апохроматической коррекции, иначе хроматическая аберрация сделает изображение непригодным для наблюдений.

Монтаж должен исключать вибрации. Экваториальная монтировка с моторизированным приводом позволит удерживать объект в поле зрения даже на максимальном увеличении. Рекомендуется использовать стальную треногу и противовесы, чтобы избежать раскачивания. Механизм фокусировки – желательно двухскоростной (микрофокусер) с плавным ходом, без люфтов.

Окуляры для такого увеличения должны быть не только короткофокусными, но и высокого класса – например, серии Plössl или ортоскопические модели. Для компенсации потери яркости желательно использовать просветлённые линзы и антибликовое покрытие. Допустимо применение барлоу-линзы с коэффициентом ×2 или ×3, но только если её оптическое качество подтверждено тестами на рассеивание света и искажения.

700-кратное увеличение – это не просто технический параметр, а предел, за которым малейшие ошибки сборки делают наблюдение невозможным. Только при точной настройке всех компонентов можно рассчитывать на чёткое изображение, пригодное для исследования кратеров Луны, колец Сатурна и двойных звёзд при предельных условиях видимости.

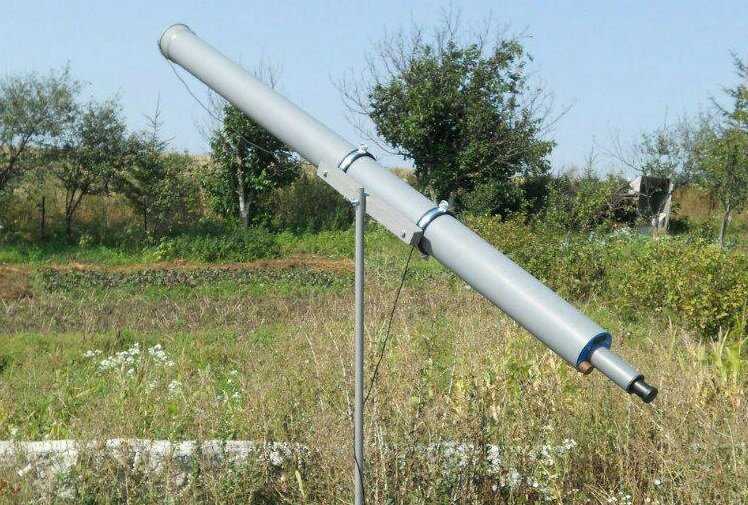

Как рассчитать параметры оптики для увеличения 700 крат

Увеличение телескопа определяется как отношение фокусного расстояния объектива к фокусному расстоянию окуляра:

• Увеличение = F_{объектива} / F_{окуляра}

Чтобы получить 700-кратное увеличение, необходимо подобрать такие параметры, чтобы это соотношение было равно 700. Например:

• F_{объектива} = 2100 мм
• F_{окуляра} = 3 мм

Однако теоретическое увеличение ограничено дифракцией и качеством оптики. Максимально полезное увеличение обычно не превышает 2×D, где D – диаметр объектива в миллиметрах:

• При диаметре 350 мм можно получить 700× без критической потери качества

Если диаметр объектива меньше, например 100 мм, увеличение в 700× приведёт к потере резкости и контрастности. Чтобы обеспечить эффективную работу оптики при таком увеличении:

1. Используйте апохроматические объективы для минимизации хроматической аберрации
2. Выбирайте окуляры с высококачественной оптикой, желательно с многоэлементной схемой
3. Добавляйте барлоу-линзы только при достаточном запасе по диаметру объектива
4. Следите за качеством коллимации, особенно при использовании зеркальных систем

Реализация 700-кратного увеличения без учёта дифракционного предела бессмысленна. Убедитесь, что система соответствует необходимому соотношению между диаметром объектива и увеличением.

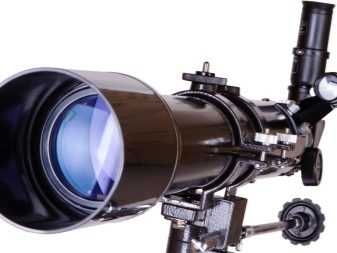

Какие линзы и зеркала нужны для телескопа с таким увеличением

Для достижения увеличения в 700 крат требуется точный подбор оптики с учетом предела дифракционного разрешения и светосилы. Недостаточно просто увеличить кратность – необходимо сохранить чёткость изображения. Ниже перечислены необходимые компоненты и их параметры.

• Объектив (для линзового телескопа): Апохроматическая линза с диаметром не менее 150 мм и фокусным расстоянием около 2000 мм. Меньший диаметр приведёт к сильной потере качества при высоком увеличении.
• Главное зеркало (для зеркального телескопа): Параболическое зеркало диаметром от 200 до 250 мм, фокусное расстояние не менее 1400 мм. Только такие размеры обеспечат достаточное разрешение при 700×.
• Окуляр: Короткофокусный (2–4 мм) с высоким качеством обработки, например, серии Ortho или Plössl. Однако только его одного недостаточно – потребуется использование Барлоу.
• Линза Барлоу: Трёхкратная или пятикратная линза высокой апертурной точности. Используется в паре с окуляром, чтобы достичь требуемого увеличения без потерь контраста.
• Диагональное зеркало (если применимо): Диэлектрическое, с отражающей способностью не ниже 99%. Искажения даже минимального уровня недопустимы на таком увеличении.

Важно учитывать, что увеличение 700× имеет смысл только при использовании высококачественной оптики, идеальной юстировки и наблюдения при отличной атмосфере. При несоответствии хотя бы одного из компонентов результат будет неудовлетворительным.

Как подобрать фокусное расстояние объектива и окуляра

Увеличение телескопа рассчитывается по формуле: У = F_{объектива} / F_{окуляра}, где F – фокусное расстояние в миллиметрах. Чтобы получить увеличение 700×, необходимо соотношение фокусных расстояний, обеспечивающее это значение.

Оптимально использовать объектив с фокусным расстоянием не менее 1400 мм. Это снизит нагрузку на оптическую систему и минимизирует хроматические аберрации. При меньшем фокусе потребуется окуляр с экстремально малым фокусным расстоянием, что резко ухудшит качество изображения.

Для объектива на 1400 мм потребуется окуляр с фокусным расстоянием 2 мм. Однако такие окуляры дают узкое поле зрения и сложны в наблюдении. Лучше использовать окуляры с фокусом 4–5 мм в комбинации с Барлоу 2× или 3×. Например, объектив 1200 мм, окуляр 5 мм и линза Барлоу 3× дадут увеличение 720× при допустимом комфорте наблюдения.

Окуляры корригированной конструкции (Plössl, ortho) предпочтительнее простых: они дают лучшее разрешение при малых фокусах. Следует избегать китайских окуляров без обозначенной оптической схемы, особенно при фокусах меньше 4 мм.

Фокус объектива зависит от конструкции: у рефракторов он достигается за счёт длины трубы, у зеркальных систем – за счёт геометрии зеркал. При сборке телескопа под 700-кратное увеличение нецелесообразно использовать объективы короче 1000 мм – потребуется слишком мощная и дорогостоящая оптика, чтобы компенсировать потери качества.

Где купить или как изготовить оптические компоненты

Объектив – ключевой элемент, определяющий светосилу и качество изображения. Для увеличения в 700 крат требуется линза с фокусным расстоянием от 1000 мм при использовании короткофокусного окуляра. Оптимальные варианты: ахроматические двойные линзы диаметром 80–120 мм. Их можно приобрести у производителей оптики, таких как Edmund Optics, Thorlabs или российский ЛЗОС. Заказывать стоит напрямую через официальные сайты или через дистрибьюторов на маркетплейсах, таких как Ozon или AliExpress, уточнив технические характеристики.

Окуляры с фокусным расстоянием 2–5 мм обеспечивают требуемое увеличение. Подходят модели типа Plössl, ортоскопические или широкоугольные окуляры. Рекомендуются изделия GSO, Baader или отечественные МИКРО-1 и МИКРО-2, бывшие в производстве у ЛОМЗ. Изготовление окуляра в домашних условиях требует точной шлифовки и центрирования линз, что возможно только при наличии специализированного оборудования и стекла марки К8 или ТК.

Зеркала для зеркально-линзовой схемы (если не используется рефрактор) изготавливаются из оптического стекла или пирекса. Главное зеркало – параболическое, диаметром от 150 мм, с фокусным расстоянием 1200 мм. На практике самодельная шлифовка и полировка занимают до 100 часов. Покрытие алюминием производится в вакууме, что возможно только в лабораторных условиях. Поэтому выгоднее заказать готовое зеркало у проверенных мастеров (например, у производителей типа Zambuto или российских энтузиастов через форумы Астроклуба).

Призмы и линзы Барлоу требуются для коррекции изображения и дополнительного увеличения. Линзу Барлоу на 2–5x можно купить у TeleVue или Sky-Watcher. Самостоятельное изготовление требует двух собирающих линз с антирефлексным покрытием и прецизионной сборки, иначе потери света и аберрации неизбежны.

При выборе компонентов важно сверяться с расчётами: сочетание фокусных расстояний объектива и окуляра, светосила, апертура. Некачественные линзы делают невозможным достижение увеличения 700x без деградации изображения. Поэтому при отсутствии доступа к оптической лаборатории целесообразно приобретать заводские элементы.

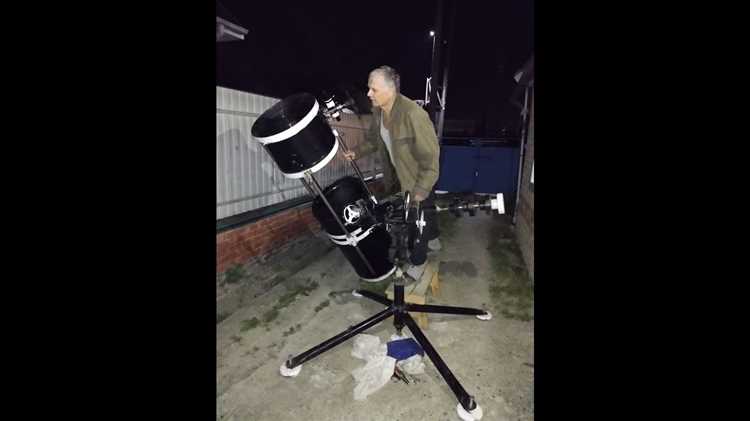

Как собрать и закрепить оптические элементы в корпусе

Начните с установки главного зеркала. Оно должно располагаться строго перпендикулярно оптической оси. Для фиксации используйте трёхточечное крепление с регулировочными винтами. Это обеспечит точную юстировку. Зеркало не должно плотно прилегать к корпусу – необходим минимальный зазор (1–2 мм) для компенсации температурного расширения.

Вторичное зеркало монтируется на паук – крестовину из тонких металлических лент, закреплённых внутри трубы. Расстояние до главного зеркала рассчитывается по фокусному расстоянию системы. Прикрепите зеркало под углом 45°, строго в центре трубки. Используйте винтовое крепление с возможностью микрорегулировки в трёх плоскостях.

Окулярный узел устанавливается на выдвижной фокусер с резьбовым или зубчатым приводом. Его ось должна точно совпадать с центральной осью оптической системы. Прикрепите фокусер к корпусу через жёсткое фланцевое соединение, избегая перекосов. Используйте фторопластовые прокладки для мягкого хода и герметичности.

При сборке корпуса следите за тем, чтобы все элементы были жёстко закреплены и не давали люфтов. Корпус должен быть выполнен из металла или жёсткого композитного материала, внутреннюю поверхность покройте матовой чёрной краской для устранения паразитных отражений. Все винты и элементы крепления дополнительно фиксируются термостойким клеем или контргайками.

Какие материалы использовать для корпуса и штатива

Для внутренней поверхности корпуса желательно использовать матовое черное покрытие с низким коэффициентом отражения, например, анодирование с черным оксидом или бархатистое покрытие типа flocking, чтобы снизить паразитные блики и повысить контрастность изображения.

Штатив должен обеспечивать жесткую и устойчивую опору, минимизируя вибрации при работе с большим увеличением. Лучшие материалы – алюминиевый профиль высокой прочности или карбон. Карбон предпочтительнее благодаря меньшему весу и высокой жесткости, однако стоит дороже. Толщина труб и их сечение должны обеспечивать жесткость, например, треугольное сечение ножек или усиленные алюминиевые трубы диаметром от 25 мм.

Механизмы крепления и регулировки штатива лучше изготавливать из нержавеющей стали для долговечности и точности настроек. Виброгасящие подкладки из резины или силикона на ножках значительно улучшают устойчивость на неровных поверхностях.

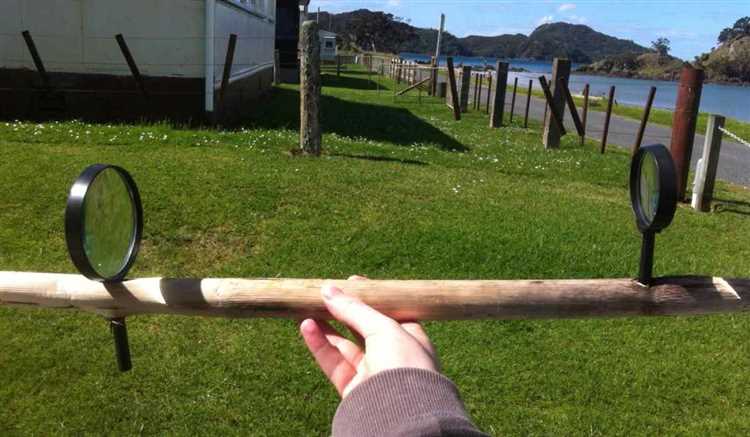

Как устранить хроматические и сферические искажения

Хроматические искажения возникают из-за разной преломляющей способности оптического стекла для разных длин волн света. Для их минимизации применяют апохроматические объективы, состоящие из двух и более линз с разным составом стекла: обычно флюоритового и стекла с высоким показателем преломления. Важно использовать линзы с тщательно подобранными коэффициентами дисперсии, чтобы компенсировать цветовые сдвиги и добиться фокусировки красного, зеленого и синего спектров в одной плоскости.

Сферические искажения вызваны геометрией поверхности линз, когда лучи, проходящие через края, фокусируются иначе, чем центральные. Уменьшить их помогает использование асферических линз, а также комбинация нескольких элементов с противоположной сферичностью. В телескопах с увеличением 700 крат рекомендуется применять системы с коррекцией сферичности, например, катадиоптрические схемы типа Максутова-Кассегрена, где корректирующая пластина снижает аберрации.

Для дополнительной компенсации аберраций стоит уделять внимание точной юстировке оптической системы и качеству шлифовки поверхностей. Использование просветляющих покрытий с многослойной структурой снижает паразитные отражения, улучшая контраст и уменьшая блики, что особенно важно при высоком увеличении.

В результате сочетание апохроматических линз, асферических элементов и качественной механической сборки позволяет достичь четкости и контрастности изображения без заметных хроматических и сферических искажений при 700-кратном увеличении.

Как настроить и протестировать телескоп после сборки

Далее установите искатель и совместите его с основным объективом. Направьте телескоп на удаленный неподвижный объект, например, мачту или антенну, и отрегулируйте искатель так, чтобы объект находился точно в центре поля зрения.

Для первичной фокусировки используйте низкое увеличение (например, 20–30 крат) – это облегчит поиск и наведение объекта. Затем постепенно повышайте увеличение, контролируя четкость и резкость изображения. При 700-кратном увеличении требуется стабильное крепление и спокойная атмосфера без атмосферных турбуленций.

Проверьте плавность наведения и работы фокусировочного механизма. Задержка или рывки при настройке фокуса ухудшат качество наблюдений на больших увеличениях. При необходимости выполните регулировку подшипников и направляющих.

Для оценки оптической производительности наблюдайте детали яркой планеты, например, Юпитера. Хорошо настроенный телескоп должен показывать полосы на поверхности и тени спутников без размытия. Если видны цветовые аберрации, проверьте корректировку окуляра и возможность установки дополнительных фильтров.

В конце проведите тест на стабильность изображения при увеличении 700 крат. При ярком звездном объекте убедитесь, что картинка не расплывается при легком покачивании монтировки и что можно добиться устойчивого изображения в течение нескольких секунд для комфортных наблюдений.

Вопрос-ответ:

Какой тип телескопа лучше выбрать для сборки с увеличением около 700 крат?

Для достижения увеличения около 700 крат чаще всего используют рефлекторные телескопы с большим диаметром объектива. Они позволяют собрать больше света и обеспечивают более чёткое изображение. Важно учитывать качество оптики и точность сборки, чтобы избежать искажений и размытия при таком высоком увеличении.

Какие основные детали и инструменты нужны для самостоятельной сборки телескопа с большим увеличением?

Для сборки потребуется зеркало главного объектива с высоким качеством отражения, окуляры с разным фокусным расстоянием, труба для корпуса, крепления и механизмы наведения, а также оправа для зеркала. Среди инструментов полезны будут отвертки, линейки, уровень и инструменты для точной настройки углов и положения оптики. Важно тщательно проверять правильность установки всех компонентов для достижения максимальной чёткости изображения.

Какие сложности могут возникнуть при настройке телескопа для увеличения 700 крат и как их избежать?

При таком значительном увеличении очень важно точное выравнивание зеркал и окуляров — даже небольшие отклонения приводят к размытому изображению. Кроме того, необходимо учитывать устойчивость штатива и отсутствие вибраций. Чтобы избежать проблем, следует проводить настройку в спокойной обстановке, использовать специальные коллиматоры для выравнивания оптики и проверять стабильность креплений. Иногда помогает установка дополнительных стабилизаторов и амортизаторов.

Какие наблюдаемые объекты лучше всего подходят для изучения с увеличением около 700 крат?

Такое сильное увеличение удобно для наблюдения деталей на Луне, планетах Солнечной системы — например, колец Сатурна или облаков на Юпитере. Также можно рассматривать яркие звёздные скопления и некоторые двойные звёзды. Однако из-за атмосферы Земли наблюдения звёзд и дальних объектов при таком увеличении часто требуют хороших погодных условий и стабильной атмосферы.
