При проектировании и эксплуатации приточной вентиляционной установки требуется полный комплект технической и разрешительной документации. Отсутствие хотя бы одного из обязательных документов может привести к отказу в вводе системы в эксплуатацию или штрафам со стороны надзорных органов.
На этапе проектирования необходим проект вентиляции, разработанный в соответствии с СП 60.13330.2020. В проекте указываются параметры воздухообмена, тип установки, схема прокладки воздуховодов, а также расчёты по аэродинамике и шуму. Проект подлежит согласованию в надзорных органах при строительстве или реконструкции объекта.
К приточной установке производитель обязан предоставить технический паспорт. В нём содержатся сведения о производительности, уровне шума, потребляемой мощности, массе оборудования, а также условиям монтажа и обслуживания. Этот документ необходим как при монтаже, так и при последующих проверках.
Инструкция по монтажу и эксплуатации входит в обязательный комплект сопровождающей документации. В ней должны быть указаны правила подключения к сети, регламент пусконаладочных работ, рекомендации по чистке и замене фильтров, а также меры безопасности. Наличие инструкции требуется при проверке соблюдения требований охраны труда и техники безопасности.
Если установка оснащена электронагревателями, требуется сертификат соответствия на электрическую часть и паспорт электрооборудования. Документы должны подтверждать соответствие продукции требованиям ТР ТС 004/2011 и 020/2011. Без этих сертификатов установка не может быть подключена к электросети.
На этапе ввода в эксплуатацию оформляется акт пусконаладочных работ, фиксирующий настройки системы, замеры по расходу воздуха и шуму, а также подтверждение соответствия проектным значениям. Этот акт подписывается представителями подрядчика и заказчика и прилагается к общему пакету исполнительной документации.
Технический паспорт установки: что должно быть внутри

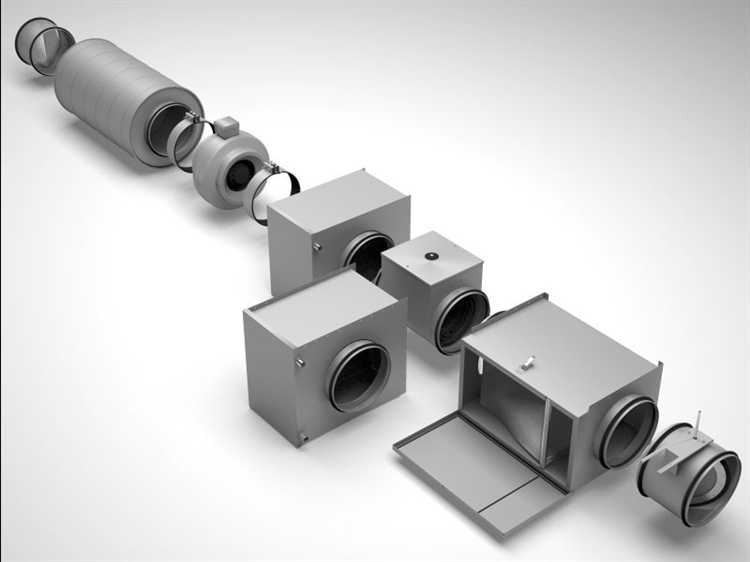

Технический паспорт приточной вентиляционной установки должен содержать точные характеристики оборудования, включая модель, заводской номер, дату выпуска и наименование производителя. Указываются электрические параметры: напряжение, частота, мощность, тип подключения.
Обязательно наличие схемы подключения с обозначением всех клемм и элементов автоматики. Паспорт включает информацию о расходе воздуха, статическом и полном давлении, уровне шума на различных режимах работы.
Должны быть указаны характеристики фильтров: класс очистки, материал, размеры, срок службы. Приводится тип вентилятора, его производительность, мощность двигателя, частота вращения и наличие системы регулирования.
Указывается масса установки, габариты, способ крепления и требования к монтажу. Приводятся условия эксплуатации: температурный диапазон, уровень влажности, степень защиты оболочки (IP), допустимые отклонения от номинальных параметров.
Раздел обслуживания включает перечень узлов, подлежащих регулярной проверке, периодичность замены фильтров и смазки подшипников. Указываются меры по технике безопасности при обслуживании и демонтаже.
Дополнительно включается сертификат соответствия, результаты заводских испытаний, дата проведения и подписи ответственных лиц.
Проектная документация на приточную вентиляцию: состав и требования

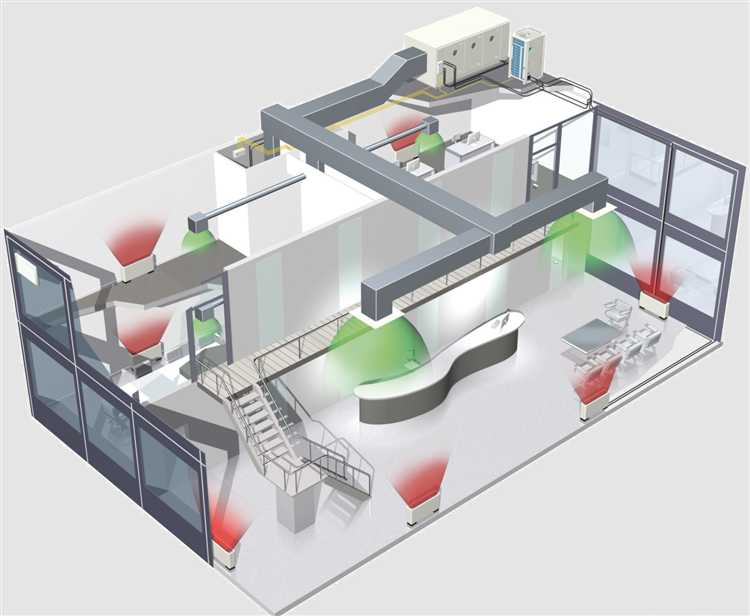

Проект приточной вентиляции включает комплект рабочих чертежей, спецификации оборудования и расчетные данные, необходимые для монтажа и ввода системы в эксплуатацию. Основной документ – пояснительная записка, в которой указываются параметры воздухообмена, обоснование выбора оборудования, методика расчетов и ссылки на применяемые нормативы (СП 60.13330.2020, ГОСТ 21.602-2016).

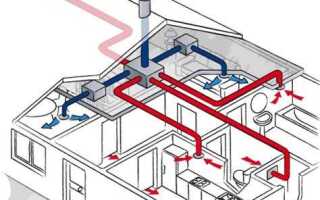

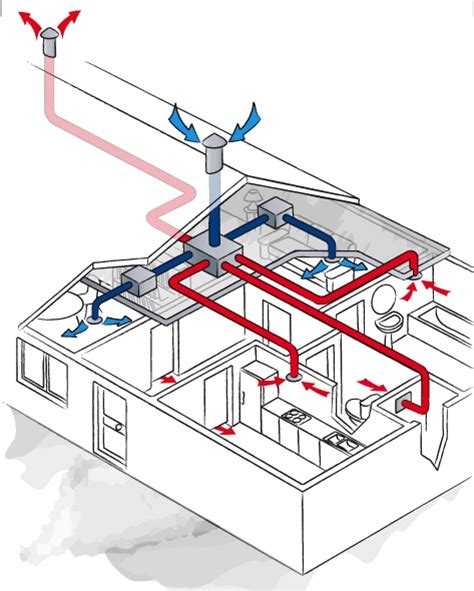

Раздел чертежей должен содержать планы расположения воздуховодов, узлы подключения к приточной установке, схемы автоматики, привязки к архитектурным и строительным конструкциям. Обязательно отображаются направления воздушных потоков, маркировка трасс, высотные отметки и спецификация воздухораспределителей.
В спецификации указываются технические характеристики приточной установки: номинальный расход воздуха, статическое давление, уровень шума, класс фильтрации, тепловая мощность нагревателей. Приложение включает акустический расчет и расчет аэродинамического сопротивления сети, проверку кратности воздухообмена и обеспеченность требуемых температурных параметров в помещениях.
Проект должен содержать схему электроснабжения установки, включая расчет токов, подбор кабеля, защитных автоматов и коммутационного оборудования. Для автоматизации указывается логика работы, типы датчиков, алгоритмы управления заслонками, подогревом и фильтрацией.
Формат документации должен соответствовать ГОСТ 21.101-2020, при необходимости включаются отдельные листы для согласования с санитарными, пожарными и эксплуатационными службами.
Сертификаты соответствия и декларации: когда и какие нужны
Если установка предназначена для жилых, общественных или производственных зданий и входит в перечень продукции, подлежащей обязательной сертификации по ТР ТС 010/2011 «О безопасности машин и оборудования», требуется сертификат соответствия. Он выдается на основании испытаний, проведённых аккредитованной лабораторией. Для многофункциональных установок с электрическими компонентами может дополнительно потребоваться сертификация по ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Декларация о соответствии оформляется, если оборудование не попадает под обязательную сертификацию, но должно подтверждать соответствие требованиям технических регламентов. Её регистрирует сам производитель или импортер. Для подачи необходимы протоколы испытаний, техдокументация и сведения о производственном контроле.
Импортируемые установки также подлежат проверке на соответствие. При ввозе оборудования из стран вне ЕАЭС обязательным является наличие маркировки ЕАС. Отсутствие одного из документов блокирует прохождение таможни и ввод в эксплуатацию.
Перед покупкой оборудования следует запросить у поставщика копии действующих сертификатов и деклараций с регистрационными номерами. Проверка их подлинности возможна через реестры Росаккредитации.
Инструкция по монтажу и пусконаладке: обязательные разделы

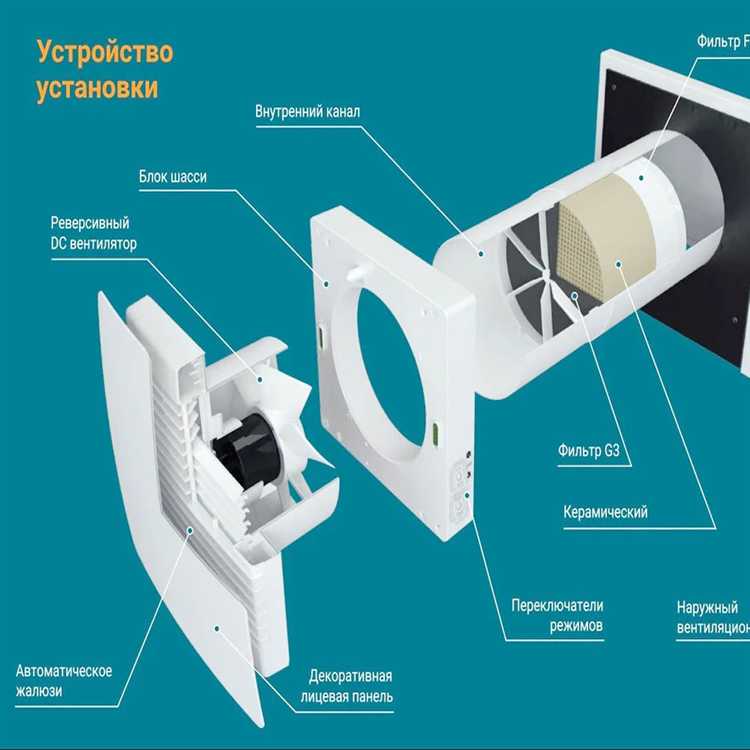

Инструкция по монтажу и пусконаладке приточной вентиляционной установки должна содержать чётко структурированные разделы, обеспечивающие корректную установку, безопасный запуск и достижение проектных характеристик.
- Технические требования к размещению
- Минимальные расстояния до стен и потолка для обслуживания.
- Указание температурного диапазона помещения.
- Требования к несущей способности основания (в килограммах на м²).
- Подключение воздуховодов
- Диаметры патрубков с допусками.
- Типы допустимых соединений (фланцевые, с использованием хомутов и уплотнений).
- Наличие виброизолирующих вставок и противопожарных клапанов.
- Электромонтаж
- Схема подключения к щиту управления.
- Сечение кабелей в зависимости от мощности вентилятора и электронагревателя.
- Заземление корпуса, защита от перегрузок и короткого замыкания.
- Гидравлические соединения (если есть водяной нагреватель)
- Точки подключения подачи и обратки.
- Типоразмеры труб и наличие запорной арматуры.
- Установка воздушных клапанов и фильтров-грязевиков.
- Порядок пусконаладки
- Проверка герметичности воздуховодов.
- Замер фактической производительности установки.
- Настройка автоматики: уставки термостатов, работа датчиков давления и температур.
- Проверка работы всех режимов: старт, стоп, аварийная остановка.
- Фиксация параметров
- Протокол измерения расхода воздуха и давления.
- Акт испытаний и приемки оборудования.
- Сведения об обучении обслуживающего персонала (если требуется).
Акты скрытых работ и испытаний: порядок оформления
Оформление актов скрытых работ и испытаний – обязательный этап при монтаже приточной вентиляционной установки. Эти документы фиксируют качество выполнения работ, которые впоследствии станут недоступны для визуального контроля, а также подтверждают соответствие испытаний требованиям проектной и нормативной документации.
- Акт скрытых работ составляется до начала следующего этапа монтажа. Например, перед зашивкой воздуховодов в строительные конструкции.
- Форма акта – по ГОСТ Р 52059-2003 или утверждённая форма заказчика. Включаются: наименование работ, дата выполнения, материалы и оборудование, ссылки на проект и нормативы.
- Подписывают акт представители подрядчика, технического надзора заказчика и авторского надзора (при наличии).
- К акту прикладываются: схемы, фрагменты проекта, фотодокументация, сертификаты на использованные материалы.
Испытания вентиляционной системы проводятся после завершения монтажа и до начала эксплуатации. Их цель – подтвердить работоспособность и соответствие проектным параметрам.
- Сначала оформляется программа и методика испытаний (ПМИ). Она согласуется с заказчиком и содержит перечень измеряемых параметров: расход воздуха, уровень шума, герметичность воздуховодов и др.
- Проводится контроль измерений с использованием поверенных приборов. Фиксируются показатели на каждой расчетной точке.
- На основании результатов составляется акт испытаний. Указываются замеренные значения, отклонения, если есть, и заключение о соответствии.
- Акт испытаний подписывается комиссией с участием представителей монтажной организации, технадзора и, при необходимости, проектной организации.
Без подписанных актов скрытых работ и испытаний вентиляционная установка не подлежит сдаче и приёмке. Хранение копий актов – обязательное требование для дальнейшего обслуживания и возможных проверок.
Журнал технического обслуживания: структура и примеры записей
Журнал технического обслуживания приточной вентиляционной установки оформляется в виде систематизированного документа, включающего ключевые параметры и сведения о проведённых работах. Основная цель – обеспечить полный контроль за состоянием оборудования и своевременное выявление неисправностей.
Структура журнала должна содержать следующие обязательные разделы:
- Дата и время проведения обслуживания;
- Идентификация оборудования (марка, модель, заводской номер);
- ФИО ответственного исполнителя;
- Перечень выполненных работ с указанием конкретных операций (чистка фильтров, проверка электропитания, смазка подшипников и т.п.);
- Результаты измерений (давление, температура воздуха, ток электродвигателя, вибрация);
- Выявленные отклонения и принятые меры;
- Рекомендации по следующему обслуживанию или ремонту;
- Подпись ответственного лица.
Каждая запись должна быть краткой, информативной и содержать конкретные цифры и действия. Например:
Дата: 12.04.2025
Оборудование: Вентустановка VENT-3000, №12345
Исполнитель: Иванов И.И.
Работы: Замена фильтров G4; очистка теплообменника;
Измерения: Давление до фильтра – 150 Па, после – 80 Па;
Отклонения: Повышенный шум вентилятора, причина – износ подшипника;
Действия: Смазка подшипника, запланировать замену через 1 месяц;
Рекомендации: Контроль вибрации при следующем обслуживании.
Подпись: Иванов И.И.
Ведение журнала строго по описанной структуре позволяет обеспечить прозрачность и прослеживаемость всех операций, улучшая надежность и срок службы вентиляционной системы.
Вопрос-ответ:
Какие документы необходимы для установки приточной вентиляционной системы в жилом помещении?
Для монтажа приточной вентиляции в жилом доме обычно требуются проектная документация, технические паспорта на оборудование, разрешение от жилищной инспекции или управляющей компании, а также акт выполненных работ после монтажа. В некоторых случаях нужно согласование с пожарной службой и санитарными органами.
Нужно ли получать разрешение от государственных органов для ввода в эксплуатацию приточной вентиляции?
Разрешение зависит от типа здания и объема работ. В частных домах часто достаточно уведомить управляющую организацию, если она есть. Для многоквартирных домов и коммерческих объектов обычно требуется согласование с архитектурным или санитарным контролем, а также оформление технической документации и актов приемки системы.
Какая роль проектной документации в процессе установки вентиляционной установки?
Проектная документация описывает конструкцию, расположение оборудования и трасс воздуховодов, а также технические характеристики. Она служит основой для согласования с контролирующими организациями и помогает монтажникам правильно выполнить работы, учитывая нормы и требования безопасности.
Какие документы необходимо предъявить специалистам для обслуживания и ремонта приточной вентиляции?
Для обслуживания обычно требуется паспорт системы с данными о характеристиках и сертификацией оборудования, а также технический паспорт и инструкции от производителя. При ремонте дополнительно могут потребоваться акты предыдущих проверок и документы, подтверждающие проведение монтажных работ.
Как оформляется акт ввода в эксплуатацию приточной вентиляционной установки?
Акт вводится после завершения монтажных и пусконаладочных работ. В документе фиксируется соответствие системы проекту, результаты испытаний и проверок, а также подписывается ответственными лицами — монтажной организацией и заказчиком. Этот акт подтверждает, что установка готова к эксплуатации.
Какие документы нужны для запуска приточной вентиляционной установки в жилом доме?
Для запуска приточной вентиляционной установки обычно требуется комплект документов, включающий технический паспорт оборудования, проект вентиляционной системы, акт приемки-сдачи работ, сертификаты соответствия на оборудование и материалы, а также инструкции по эксплуатации. Кроме того, может понадобиться согласование с контролирующими органами, например, с санитарной службой, чтобы подтвердить, что установка соответствует нормам по воздухообмену и гигиене.
Зачем необходим проект вентиляции и как он связан с разрешительной документацией?
Проект вентиляционной системы — это документ, который содержит расчеты, схемы и технические решения для установки. Он является основой для получения разрешений на монтаж и эксплуатацию оборудования. Без проекта сложно подтвердить, что система будет работать правильно и безопасно. Кроме того, проект помогает определить требования к техническим характеристикам, выбору материалов и месту установки. Соответствующие органы требуют наличие такого документа для проверки соответствия нормам и стандартам.
