Обвязка скважины – это совокупность инженерных решений, обеспечивающих подачу воды из скважины в дом или на участок с необходимым давлением и качеством. Основные задачи обвязки: защита оборудования от перегрузок, предотвращение замерзания, автоматизация подачи и стабильность давления в системе. Неправильный выбор компонентов может привести к быстрому износу насоса, загрязнению воды и перебоям в водоснабжении.
Первым элементом системы является скважинный насос. Его тип (погружной или поверхностный) и мощность подбираются по глубине скважины и дебиту. При глубине свыше 8 метров применяются исключительно погружные модели. Мощность рассчитывается из потребности в воде – в среднем от 2 до 5 м³/ч для частного дома.
Для стабилизации давления в системе необходим гидроаккумулятор объемом от 50 до 100 литров. Он снижает количество включений насоса и обеспечивает водоснабжение при кратковременных отключениях электроэнергии. Вместе с ним устанавливается реле давления, настраиваемое на диапазон включения и отключения насоса, например, 1,5–3 бар.
Кессон или утеплённый приямок монтируется на устье скважины для защиты оборудования от промерзания и осадков. Внутри размещается оголовок, герметизирующий скважину, и скважинный адаптер при необходимости скрытой разводки труб. Электрокабель, водопроводная труба и страховочный трос прокладываются от насоса к оборудованию в кессоне.
Важно предусмотреть обратный клапан на напорной трубе для предотвращения обратного тока воды при отключении насоса, а также фильтры механической очистки – особенно при наличии песка, иловых включений или известковых отложений. Без них быстро выходят из строя запорная арматура и бытовая техника.
Выбор кессона или адаптера: что нужно установить при разных типах скважин
Для артезианских скважин на известняк глубиной более 30 м с высоким дебетом целесообразно устанавливать кессон. Он обеспечивает герметичную защиту оголовка, предотвращает промерзание узлов обвязки и позволяет монтировать оборудование (гидроаккумулятор, автоматику) под землёй. Это особенно актуально в районах с суровым климатом и высоким уровнем грунтовых вод.

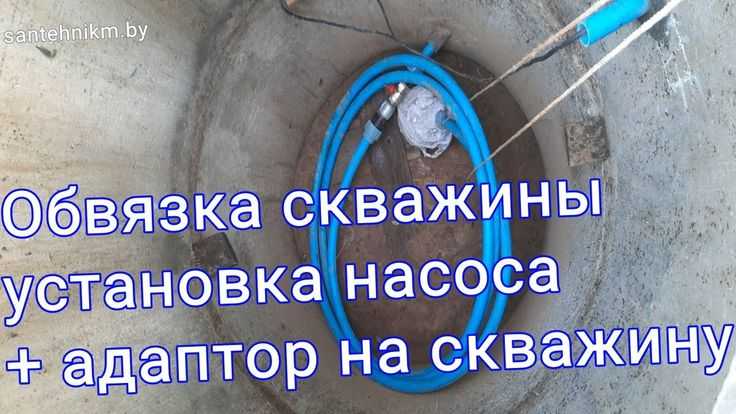

При использовании песчаных скважин глубиной до 30 м с ограниченным водоотбором и сезонной эксплуатацией чаще применяют адаптер. Он значительно упрощает монтаж, требует минимальных земляных работ и подходит для дачных участков, где нет постоянного водопользования. Адаптер устанавливается непосредственно в обсадную трубу, выходя на горизонтальную магистраль, что исключает необходимость строительства шахты или бетонного приямка.
Если в регионе наблюдается высокий уровень грунтовых вод, адаптер не обеспечивает достаточной герметичности – в таких случаях предпочтительнее кессон. Также при планировании размещения насосного оборудования внутри дома или в отдельном помещении адаптер будет более удобным решением, позволяющим отказаться от подземного монтажа компонентов системы.
Для зимнего использования с круглогодичной подачей воды кессон обеспечивает надёжную защиту от замерзания. При этом важно учитывать глубину промерзания почвы: ввод водопровода через адаптер должен располагаться ниже этой отметки, иначе потребуется дополнительная теплоизоляция.
Выбор зависит от глубины, типа скважины, режима водопользования и климатических условий. Универсального решения нет – оптимальный вариант определяется техническими параметрами объекта и требованиями к удобству обслуживания.
Трубы для обвязки: какие материалы и диаметры подходят для частного водоснабжения
Полиэтилен низкого давления (ПНД) – основной материал для обвязки скважины. Он устойчив к коррозии, не боится замерзания при полном заполнении водой и легко монтируется с помощью компрессионных или электросварных фитингов. Для подачи воды от скважины к дому рекомендуется использовать трубы ПНД с маркировкой PE100 SDR11 или SDR17.
Диаметры подбираются в зависимости от производительности насоса и длины магистрали. Для глубинных насосов с расходом до 3 м³/ч применяются трубы диаметром 32 мм. При увеличении длины трассы более 30 метров или расходе выше 3 м³/ч оптимален диаметр 40–50 мм. Уменьшение диаметра приводит к потере давления и снижению дебита.
Металлопластиковые трубы подходят для внутренних участков обвязки, особенно если планируется скрытая прокладка. Они сохраняют форму, не ржавеют, но хуже переносят резкие перепады температуры и менее стойки к УФ-излучению. Наружное применение ограничено.
Полипропиленовые трубы (PP-R) применимы для стационарной разводки внутри помещений. Их сварка требует специального инструмента, но соединения герметичны и долговечны. При монтаже на улице необходима обязательная теплоизоляция, так как материал чувствителен к замерзанию.
Оцинкованные стальные трубы используются редко из-за сложности монтажа и подверженности коррозии. Их оправдано применять только при наличии агрессивной среды, где пластиковые трубы теряют прочность. Однако высокая цена и сложность резьбовых соединений делают этот выбор спорным для частного сектора.
Ключевые параметры подбора: диаметр не менее 32 мм, давление рабочее не ниже 6 бар, материал – ПНД PE100. Трасса от скважины до ввода в дом должна быть цельной, без резьбовых соединений, чтобы исключить утечки.
Насосное оборудование: как выбрать между поверхностным и скважинным насосом
Глубина водозабора – ключевой критерий. Поверхностный насос эффективен до 8 метров. Если зеркало воды ниже, требуется скважинный насос. Для артезианских скважин с глубиной от 20 метров и более погружной вариант – единственно возможный.
Тип источника также определяет выбор. Для колодцев и неглубоких абиссинских скважин подходит поверхностный насос с эжектором или автоматикой. В обсаженных скважинах глубиной 30–100 метров используют скважинные насосы диаметром 3–4 дюйма, погружаемые на нужный уровень.
Давление в системе важен для стабильной подачи воды в дом, особенно при наличии нескольких точек водоразбора. Поверхностные насосы с ресивером обеспечивают 2–3 атмосферы, чего достаточно для душа, кухни, стиральной машины. Скважинные модели дают до 6 атмосфер, обеспечивая стабильность при высокой нагрузке.
Энергопотребление и ресурс. Поверхностные насосы проще в обслуживании и дешевле, но имеют меньший КПД. Скважинные – более энергоэффективны, работают тише, имеют больший срок службы за счёт отсутствия частых пусков и прямого охлаждения водой.
Монтаж и доступ. Поверхностные насосы устанавливаются в доме или кессоне, к ним проще добраться для ремонта. Скважинные требуют правильной установки и электрозащиты, но не нуждаются в частом обслуживании при корректной эксплуатации.
Итог: если вода ближе 8 метров и требуется простая система – выбирайте поверхностный насос. Для глубокой скважины, стабильного давления и круглогодичной эксплуатации – только погружной скважинный насос с автоматикой и защитой от «сухого хода».
Гидроаккумулятор и автоматика: минимальный набор для стабильного давления
Для поддержания стабильного давления в системе водоснабжения критически важны два элемента: гидроаккумулятор и блок автоматики. Гидроаккумулятор снижает количество включений насоса, продлевая его срок службы, а автоматика контролирует параметры давления и управляет включением оборудования.
Объём гидроаккумулятора выбирается в зависимости от мощности насоса и потребности в воде. Для бытовых нужд оптимальны баки на 24–50 литров. При частом водоразборе лучше использовать ёмкость от 80 литров. Минимальное значение давления воздуха в пустом баке – на 0,2 бар ниже давления включения насоса. Проверку давления в воздушной камере выполняют манометром при отключённой системе.
Автоматика включает реле давления, реле сухого хода и, при необходимости, электронный контроллер. Стандартные настройки реле давления: включение при 1,5 бар, отключение при 3 бар. Диапазон регулировки – от 1 до 5 бар, при этом разница между включением и отключением должна быть не менее 1 бар. Реле сухого хода защищает насос от работы без воды и обязательно при использовании скважин с нестабильным дебитом.
Фильтры грубой и тонкой очистки: где размещать и как подбирать по характеристикам
Фильтры устанавливаются в строго определённой последовательности после оголовка скважины, гидроаккумулятора и реле давления. Их основная задача – защита сантехники и оборудования от механических примесей, песка, ила, а также растворённых веществ. Неверный подбор или размещение снижает ресурс систем водоснабжения и может привести к выходу из строя бытовых приборов.
- Фильтр грубой очистки монтируется первым, сразу после входа воды в дом. Рекомендуемое место – перед обратным клапаном или сразу после него, если он встроен в насосную станцию.
- Выбирайте модели с ячейкой от 100 до 300 микрон, в зависимости от загрязнённости воды. Чем выше содержание песка и ила, тем меньше размер ячеек.
- Лучшие варианты – фильтры с прозрачной колбой и сменными сетчатыми картриджами. Они позволяют визуально контролировать степень загрязнения и не требуют полной замены корпуса.
- Не используйте фильтры со встроенными редукторами давления – они снижают напор, особенно при слабой производительности скважины.
- Фильтр тонкой очистки устанавливается после фильтра грубой очистки, но перед бойлером, стиральной машиной и системой фильтрации питьевой воды (если есть).
- Рекомендуемый размер фильтрации – от 1 до 25 микрон. Для воды с высокой мутностью – ближе к 25 мкм, для финальной доочистки – 1–5 мкм.
- Используйте картриджи из полипропилена или угольные – в зависимости от состава воды. Полипропилен эффективен против механики, уголь – против хлора и органики.
- Фильтр должен соответствовать по пропускной способности: минимум 1,5 куб. м/ч для частного дома. При меньшей производительности возможен падение давления в системе.
При выборе учитывайте давление в системе: большинство бытовых фильтров рассчитаны на 6–8 бар. Если давление выше – устанавливайте редуктор давления до фильтров. Обслуживание – не реже 1 раза в 3 месяца или при визуальном загрязнении колбы. При сезонном использовании системы фильтры осушать или демонтировать на зиму.
Обратные и запорные клапаны: зачем нужны и где устанавливаются в системе
Обратный клапан предотвращает самопроизвольный слив воды из системы при отключении насоса. Он исключает повторное заполнение трубопровода, снижает нагрузку на оборудование и предотвращает гидроудары. Устанавливается на напорной трубе сразу после насоса – в большинстве случаев на глубине, недоступной для промерзания. При использовании скважинного насоса клапан часто уже встроен в корпус.
Если используется поверхностный насос, обратный клапан монтируют на входе в водозаборную трубу или непосредственно перед насосом. Это обеспечивает постоянное наличие воды в системе и упрощает запуск насоса после остановки.
Запорный клапан – это шаровой или вентильный кран, позволяющий перекрыть подачу воды. Устанавливается на участках, где требуется оперативное отключение потока: перед гидроаккумулятором, фильтрами, на отводах к дому или наружным точкам потребления. Без него невозможно безопасное техническое обслуживание и устранение аварий.
Важно использовать надежные металлические клапаны с соответствующим давлению и диаметру условного прохода. Пластиковые изделия допустимы только во временных или сезонных системах при низком давлении.
Рекомендуется обязательная установка обратного и запорного клапанов в системе водоснабжения из скважины – это обеспечивает стабильную работу, продлевает срок службы оборудования и защищает от нештатных ситуаций.
Теплоизоляция и защита обвязки: как подготовить систему к зимней эксплуатации
Надежная работа скважинной обвязки в зимний период напрямую зависит от правильной теплоизоляции трубопроводов, арматуры и узлов подключения. При минусовых температурах незащищённые элементы быстро промерзают, что приводит к остановке подачи воды и повреждению оборудования.
- Для теплоизоляции наружных участков используют трубную изоляцию из пенополиэтилена, вспененного каучука или базальтового волокна с внешним влагозащитным покрытием. Толщина слоя – не менее 20 мм.
- Все соединения и тройники плотно обматываются теплоизоляционным материалом без зазоров, фиксируются влагостойким скотчем или пластиковыми стяжками.
- На участках, подверженных воздействию сильных морозов, монтируется саморегулирующийся греющий кабель. Он укладывается вдоль трубы под изоляцию и подключается через термореле или автомат.
- Погружной насос защищается от промерзания за счёт глубины установки. Минимальное заглубление – ниже уровня сезонного промерзания (в среднем 1,5–2 м в зависимости от региона).
- Гидроаккумулятор и блок автоматики размещаются в отапливаемом помещении или утеплённом кессоне. Температура внутри должна быть не ниже +5 °C.
- Кессон, если он металлический, дополнительно утепляется изнутри плитами ППУ или экструдированного пенополистирола. Все швы герметизируются монтажной пеной.
При отсутствии постоянного отопления применяются теплоизоляционные короба с установкой инфракрасного обогревателя мощностью до 200 Вт. Для контроля температуры устанавливаются термометры с удалёнными датчиками.
Перед наступлением морозов необходимо провести проверку герметичности всех стыков, работоспособности обогревателей и автоматов защиты. Даже кратковременное отключение питания в сильный мороз может привести к аварии, поэтому рекомендуется установка резервного источника энергии – инвертора или бензогенератора.
