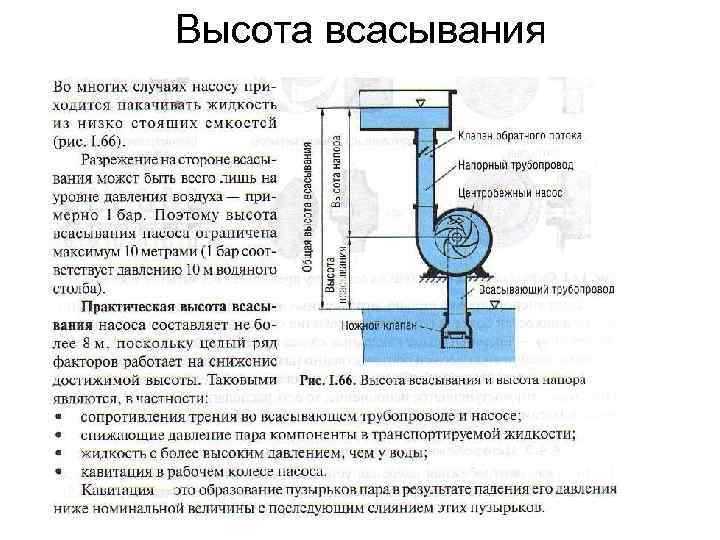

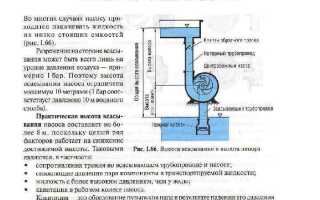

Что понимается под геометрической практической высотой всасывания насоса

Геометрическая практическая высота всасывания – ключевой параметр при выборе и эксплуатации насосного оборудования. Она определяется как вертикальное расстояние от уровня жидкости в приемном резервуаре до центра насоса и напрямую влияет на эффективность работы системы. Правильный расчет этого значения позволяет избежать кавитации и снижает риск повреждения агрегата.

В инженерной практике высота всасывания учитывает реальные условия эксплуатации, включая гидравлические потери в трубопроводе и перепады давления. Для точного определения рекомендуется использовать данные измерений на месте монтажа, а не полагаться исключительно на теоретические расчеты. Типичные значения высоты всасывания ограничиваются 5–7 метрами для центробежных насосов с целью поддержания необходимого запаса по кавитации.

При проектировании систем с большими высотами всасывания следует применять насосы с усиленной конструкцией рабочего колеса или предусматривать специальные меры по снижению давления на входе. Регулярный контроль высоты всасывания и состояния всасывающей линии помогает поддерживать устойчивую работу насоса и продлевать срок его службы.

Что такое геометрическая высота всасывания и как её измерять

Измерение геометрической высоты всасывания начинается с точного определения уровня жидкости в источнике. Уровень фиксируют с помощью нивелира или ультразвукового датчика с точностью до миллиметра. Далее необходимо определить высоту оси насоса относительно той же нулевой отметки, что и уровень жидкости.

Для точности измерений учитывают высоту монтажа насоса и возможные перепады трубопровода. Измерение проводят по прямой линии вертикального расстояния между уровнем жидкости и центром рабочего колеса. Если насос расположен ниже уровня жидкости, высота всасывания принимается отрицательной.

Рекомендуется использовать лазерные дальномеры или цифровые нивелиры для минимизации погрешностей. При невозможности прямого измерения высоты оси насоса используют чертежи и монтажные схемы, корректируя значения с помощью строительного уровня.

Важным этапом является проверка правильности измерений с учетом давления и температуры жидкости, так как они влияют на плотность и могут изменить расчётные параметры системы всасывающего трубопровода.

Влияние высоты всасывания на работу насосной системы

• При превышении максимально допустимой высоты всасывания возрастает риск образования паровых пузырьков, которые повреждают рабочие элементы насоса.
• Каждый насос имеет нормативное значение NPSH (Net Positive Suction Head), необходимое для предотвращения кавитации. Высота всасывания должна обеспечивать подачу жидкости с запасом по NPSH не менее 0,5–1 м.
• При проектировании насосной системы оптимальная высота всасывания обычно не превышает 6–7 м для центробежных насосов, при больших значениях требуется использование усиленного всасывающего оборудования или изменение конфигурации трубопровода.

Для снижения негативных эффектов высоты всасывания рекомендуется:

1. Минимизировать вертикальное расстояние между уровнем жидкости и насосом, располагая насосы как можно ближе к источнику.
2. Использовать предварительные всасывающие резервуары или гидравлические накопители для стабилизации давления на входе.
3. Поддерживать температуру и давление жидкости, чтобы снизить вероятность испарения и возникновения кавитации.
4. Регулярно контролировать давление на входе и проводить анализ NPSH в рабочих условиях.

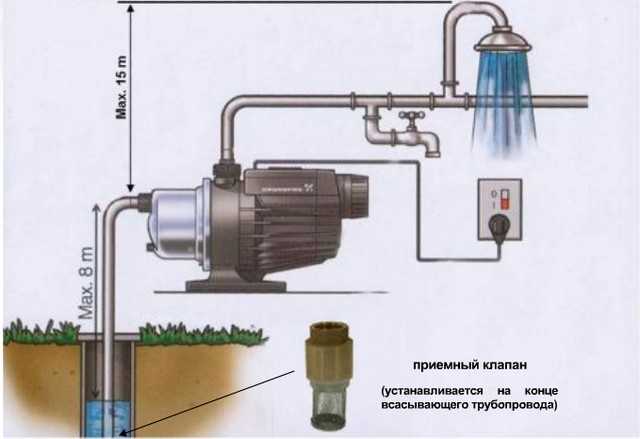

Методы расчёта геометрической высоты всасывания на практике

Геометрическая высота всасывания определяется как вертикальное расстояние между уровнем жидкости в резервуаре и осью насоса. Для точного расчёта необходимо измерить высоту жидкости относительно условной нулевой отметки, совпадающей с центром вращения насоса.

Практически высоту всасывания определяют методом прямого замера уровня жидкости с помощью нивелира или лазерного дальномера. Измерения проводят от зеркала жидкости до оси насоса, учитывая монтажную высоту корпуса. При этом важно исключить влияние атмосферного давления и потерь на трение в трубопроводе.

Второй метод – вычисление по чертежам и монтажным схемам, при котором используют данные о высоте установки резервуара, длине и уклоне всасывающего трубопровода. Для уточнения учитывают разницу в уровне опор и установочную глубину насоса.

Для систем с замкнутым контуром и сложным гидравлическим режимом применяют гидравлический расчёт с учётом давления и плотности жидкости. Используется формула H_геом = (Z_ж — Z_насоса), где Z – высоты уровней, измеренные относительно единой отметки. В этом случае исключают влияние гидростатического давления и гидравлических потерь.

При проектировании рекомендуется сочетать измерительный метод с проверкой по проектным данным для подтверждения точности. Ошибки в определении высоты всасывания приводят к снижению производительности и риску кавитации, поэтому важна максимальная точность замеров.

Ошибки и погрешности при определении высоты всасывания

Точность определения геометрической практической высоты всасывания напрямую влияет на эффективность и безопасность работы насосного оборудования. Основные источники ошибок и методы их минимизации представлены ниже.

• Неправильное измерение уровня жидкости в резервуаре:
  • Использование некалиброванных измерительных приборов приводит к погрешности до ±5 мм, что при высоте всасывания 5 м дает ошибку до 0,1%.
  • Рекомендуется применять уровень с точностью не менее 1 мм и проверять приборы перед измерениями.
• Ошибки при определении уровня центра насоса:
  • Несоблюдение точности при отметке центра насоса вызывает ошибку порядка ±10 мм, что существенно при малых высотах всасывания.
  • Необходимо использовать лазерные нивелиры или геодезические инструменты с точностью до 1 мм.
• Влияние атмосферного давления и температуры воздуха:
  • Изменение атмосферного давления на 1 кПа приводит к изменению высоты всасывания примерно на 0,1 м.
  • Температура воздуха влияет на плотность воздуха и паров воды, что косвенно сказывается на давлении в зоне всасывания.
  • Обязательна коррекция измерений с учетом текущих значений атмосферного давления и температуры.
• Неучет уровня парциального давления пара жидкости:
  • При высокой температуре жидкости парциальное давление может снижать фактическую высоту всасывания до 0,5 м.
  • Рекомендуется применять термометры с точностью ±0,1 °C и учитывать парциальное давление в расчетах.
• Ошибки при учете сопротивлений и потерь в трубопроводе:
  • Неправильный расчет потерь на трение и местные сопротивления приводит к занижению практической высоты всасывания.
  • Необходимо использовать формулы с поправками на реальные коэффициенты трения и проверять состояние трубопровода.

Для повышения точности рекомендуется систематически проверять и калибровать измерительные приборы, вести мониторинг атмосферных условий и применять комплексный подход при расчетах с учетом всех факторов, влияющих на высоту всасывания.

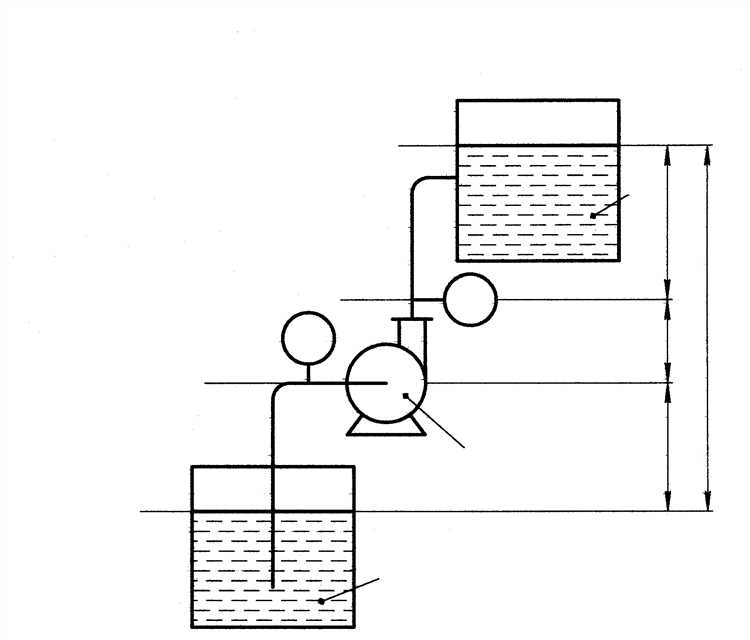

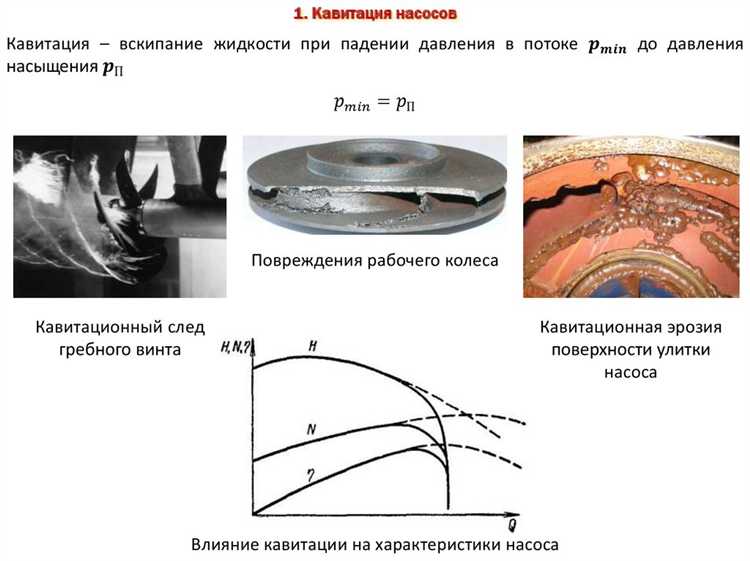

Связь высоты всасывания с кавитационными явлениями в насосах

Геометрическая высота всасывания напрямую влияет на вероятность возникновения кавитации в насосах. При увеличении высоты всасывания давление на входе в насос снижается, что приближает давление жидкости к её давлению насыщенных паров. Если давление опускается ниже этого уровня, в жидкой среде образуются паровые пузыри, приводящие к кавитационным повреждениям.

Критическим параметром является давление на всасывающем патрубке, которое определяется гидростатической высотой всасывания, потерями напора в трубопроводе и скоростью потока. Для предотвращения кавитации рекомендуется поддерживать давление на входе в насос не менее чем на 0,2–0,3 бар выше давления насыщенных паров жидкости при рабочей температуре.

Практическая высота всасывания ограничена таким образом, чтобы обеспечить положительный напор на всасыве (NPSH, Net Positive Suction Head), превышающий минимально допустимый уровень, указанный в технической документации на насос. Недостаток этого запаса приводит к ухудшению гидравлических характеристик и ускоренному износу рабочих элементов.

Для повышения допустимой высоты всасывания применяются меры по снижению потерь давления на входе: увеличение диаметра всасывающего трубопровода, сокращение длины и количества фитингов, а также обеспечение гладкости внутренних поверхностей. Контроль температуры жидкости также критичен, так как рост температуры снижает давление насыщенных паров, тем самым уменьшая допустимую высоту всасывания.

Оптимальный подбор высоты всасывания и соблюдение требований к NPSH минимизируют риск кавитации, обеспечивая долговечность и стабильность работы насосного оборудования.

Особенности высоты всасывания при работе с вязкими и загрязнёнными жидкостями

При работе с вязкими и загрязнёнными жидкостями геометрическая высота всасывания насоса существенно ограничивается из-за увеличения гидравлических потерь и риска кавитации. Вязкость жидкости напрямую влияет на скорость потока и сопротивление в трубопроводе: с увеличением динамической вязкости коэффициент потерь напора возрастает пропорционально. Для жидкостей с вязкостью выше 20 сПз (сантиПуаз) рекомендуется снижать геометрическую высоту всасывания на 10–15% от стандартных значений, чтобы компенсировать возросшие потери.

Загрязнённые жидкости, содержащие твердые включения или волокнистые частицы, способствуют осаждению и частичной закупорке всасывающих патрубков и фильтров, что дополнительно увеличивает сопротивление. Практическое ограничение высоты всасывания при таких условиях следует устанавливать не более 60–70% от теоретически рассчитанного значения, чтобы сохранить надёжность работы и избежать кавитационного повреждения рабочих колес насоса.

Для уменьшения влияния вязкости и загрязнений рекомендуются следующие меры: использование труб с минимально возможной длиной и большим диаметром, применение фильтров с крупной ячейкой, регулярное техническое обслуживание и промывка всасывающей линии. При расчётах необходимо учитывать снижение абсолютного давления на всасывании на 0,1–0,15 бар дополнительно к стандартным потерям, что отражает реальное снижение высоты всасывания.

Как правильно выбирать насос с учётом высоты всасывания

Важно обеспечить запас по высоте всасывания, минимально 1–1,5 метра, чтобы избежать кавитации, которая разрушает рабочее колесо и снижает эффективность. Высота всасывания должна быть меньше максимально допустимой, указанной в паспортных данных насоса, с учётом температуры и парциального давления испарения жидкости.

При работе с горячими или низкокипящими жидкостями высота всасывания уменьшается, поэтому насосы для таких условий выбирают с большим номинальным давлением всасывания. В системах с большими вертикальными подъёмами следует использовать насосы с более высоким напором, а при ограничениях по высоте всасывания рекомендуется установка герметичных или вакуумных насосов.

Важным моментом является правильное расположение насоса относительно уровня жидкости. Если высота всасывания превышает допустимую, насос должен располагаться ниже уровня жидкости или использоваться дополнительное оборудование – например, эжектор или вакуумный насос для создания избыточного давления.

Резюмируя, выбор насоса по высоте всасывания основывается на точном расчёте давления в системе, запасе по высоте для предотвращения кавитации и учёте характеристик перекачиваемой жидкости, что обеспечивает долговечность и стабильную работу оборудования.

Практические рекомендации по снижению высоты всасывания в системах

Для уменьшения геометрической высоты всасывания рекомендуется минимизировать длину и число изгибов всасывающего трубопровода, поскольку каждый поворот увеличивает гидравлические потери и снижает давление на входе насоса. Диаметр труб должен быть подобран с учетом необходимого расхода и скорости потока, оптимально не превышая 2 м/с, чтобы избежать кавитации и избыточных потерь давления.

Установка обратных клапанов и фильтров перед насосом должна предусматривать минимальные сопротивления. Фильтры с крупной сеткой и легкосъемными элементами обеспечивают стабильный поток и упрощают обслуживание, снижая риск засоров и перепадов давления.

Высота расположения резервуара или источника жидкости относительно насоса должна быть максимально близкой к уровню всасывающего патрубка, сокращая статическую высоту всасывания. Если это невозможно, следует использовать промежуточные накопительные емкости, чтобы обеспечить стабильный уровень жидкости.

При работе с низкотемпературными или вязкими жидкостями важно поддерживать температуру среды, чтобы уменьшить вязкость и увеличить скорость потока, что напрямую снижает требуемую высоту всасывания.

Регулярная проверка и очистка всасывающих труб и патрубков предотвращает образование воздушных пробок и отложений, которые увеличивают сопротивление потоку. Использование вакуумметров и манометров позволяет контролировать реальное давление на входе насоса и оперативно выявлять проблемы.

Вопрос-ответ:

Что такое геометрическая практическая высота всасывания насоса и зачем она нужна?

Геометрическая практическая высота всасывания насоса — это вертикальное расстояние от поверхности жидкости в всасывающем резервуаре до центра насоса. Этот параметр используется для оценки возможности насоса самостоятельно «затянуть» жидкость без образования кавитации и обеспечения нормальной работы системы.

Какие факторы влияют на величину практической высоты всасывания?

Основные факторы — уровень жидкости в резервуаре, атмосферное давление, высота установки насоса относительно поверхности жидкости, а также потери давления из-за трения в трубах и фитингах. Эти элементы могут уменьшать или увеличивать доступное давление на входе в насос и тем самым влиять на максимально допустимую высоту всасывания.

Почему превышение геометрической высоты всасывания опасно для работы насоса?

Если фактическая высота всасывания превышает допустимую, давление в насосе на входе падает ниже давления насыщенного пара жидкости. Это приводит к появлению кавитации — образования пузырьков пара, которые при схлопывании вызывают повреждения рабочих колес и сокращают срок службы оборудования, а также снижают эффективность перекачки.

Каким образом рассчитывают практическую высоту всасывания для конкретной системы?

Расчет начинается с измерения расстояния между уровнем жидкости и осью насоса. Затем вычитают потери давления на трубопроводе и фитингах, которые выражаются в эквивалентной высоте столба жидкости. Также учитывают атмосферное давление и парциальное давление пара жидкости, чтобы получить точное значение максимально допустимой высоты.

Можно ли изменить практическую высоту всасывания и как это повлияет на работу насоса?

Да, изменить ее можно, например, подняв уровень жидкости в резервуаре или уменьшив длину и сопротивление трубопровода на входе насоса. Такие меры снижают риск кавитации и повышают надежность работы оборудования, а также расширяют диапазон условий, при которых насос может эффективно функционировать.

Что такое геометрическая практическая высота всасывания насоса и зачем она нужна?

Геометрическая практическая высота всасывания насоса — это расстояние по вертикали от уровня жидкости в приемном резервуаре до оси насоса, учитывая реальные условия установки и потери давления в трубопроводе. Она позволяет определить максимально возможный уровень, с которого насос сможет втягивать жидкость без возникновения кавитации и потери производительности. Понимание этого параметра важно для правильного выбора насоса и его расположения, чтобы обеспечить надежную и стабильную работу системы.
