Что понимается под термином провал напряжения

Провал напряжения – это кратковременное снижение уровня напряжения в электрической сети ниже 90% от номинального значения, продолжающееся от нескольких миллисекунд до одной минуты. Это явление наиболее критично для промышленных объектов, где высокочувствительное оборудование может выйти из строя даже при незначительном и кратковременном отклонении параметров электроснабжения.

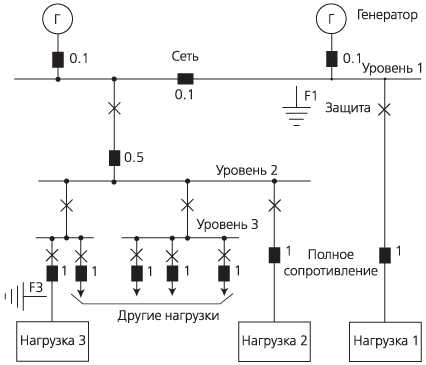

Наиболее распространённой причиной провала напряжения являются короткие замыкания в распределительных сетях, в том числе на соседних линиях. При этом автоматические выключатели или другие элементы защиты могут срабатывать с задержкой, вызывая скачкообразное снижение напряжения на участках сети. Другими частыми источниками проблемы являются пуск крупногабаритных электродвигателей и превышение допустимой нагрузки трансформаторов, особенно в условиях пикового потребления.

На практике провалы напряжения чаще фиксируются в низковольтных сетях (до 1 кВ), особенно в районах с устаревшей инфраструктурой. Статистика эксплуатации таких сетей показывает, что до 60% всех зафиксированных аварийных событий связаны именно с резким снижением напряжения. Повышенная частота таких сбоев наблюдается в сетях, не оборудованных системами автоматического регулирования или компенсации реактивной мощности.

Для минимизации рисков необходимо применение комплексных решений: установка стабилизаторов напряжения, применение устройств автоматического включения резерва (АВР), корректная настройка защит, регулярная проверка контактов и соединений. Также важно учитывать коэффициент чувствительности оборудования к провалам напряжения при проектировании и модернизации промышленных объектов.

Что такое провал напряжения и как его отличить от других аномалий

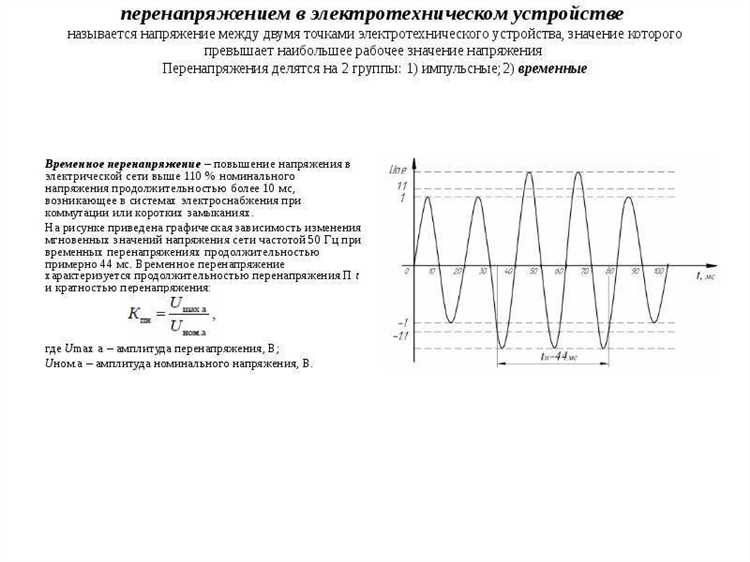

В отличие от полного отключения (отказа питания), при провале напряжения сохраняется непрерывность электроснабжения, но уровень напряжения оказывается недостаточным для корректной работы чувствительного оборудования. Перенапряжение сопровождается повышением амплитуды, а не её падением, и связано с выбросами, вызванными коммутацией или ударами молнии. Флуктуации напряжения проявляются в виде медленных колебаний уровня напряжения, что отличает их от резкого падения при провале.

Наиболее частыми причинами провалов являются короткие замыкания в сети, пуск мощных электродвигателей и аварийные переключения. Чтобы подтвердить наличие провала, необходимо использовать устройства мониторинга качества электроэнергии с возможностью регистрации амплитудных и временных параметров сигнала.

Отличительный признак провала – синхронность снижения напряжения на всех фазах (при симметричном провале) или на одной фазе (при асимметричном). Важно учитывать продолжительность и глубину снижения: для большинства промышленных систем провалы глубже 30% и дольше 200 миллисекунд критичны для функционирования оборудования.

Какие параметры указывают на наличие провала напряжения в сети

Амплитуда напряжения – ключевой показатель. Провал фиксируется, если уровень напряжения падает ниже 90% от номинального значения для низковольтных сетей (например, ниже 198 В при номинале 220 В) и сохраняется более одной полупериода.

Длительность провала указывает на серьёзность нарушения. Кратковременные провалы (до 1 секунды) часто вызваны коммутацией нагрузок, более длительные (до 60 секунд) могут свидетельствовать о серьёзных аварийных ситуациях в сети.

Частота возникновения позволяет оценить стабильность питания. Повторяющиеся провалы (более 10 случаев в сутки) указывают на перегрузку трансформаторных подстанций или неисправности в линии электропередачи.

Форма сигнала при провале искажена: появляются резкие фронты снижения напряжения и колебания после восстановления. Эти параметры фиксируются осциллографами или анализаторами качества электроэнергии.

Несимметрия фаз в трёхфазной сети также указывает на наличие провала, особенно если одна из фаз проседает ниже 80% от номинала, тогда как другие остаются в допустимых пределах.

Коэффициент напряжения провала (voltage dip magnitude) рассчитывается как отношение минимального напряжения в период провала к номинальному значению. Значения ниже 0.8 считаются критичными для чувствительного оборудования.

Темп восстановления напряжения – важный критерий. Медленное возвращение к норме может указывать на проблемы с реакцией автоматических систем регулирования напряжения или на наличие остаточных перегрузок.

Как различаются кратковременные и длительные провалы напряжения

Кратковременные провалы напряжения длятся от 10 миллисекунд до 1 секунды и чаще всего вызваны переключениями в сети, кратковременными перегрузками или пусками мощных электродвигателей. Они сопровождаются снижением напряжения до 10–90 % от номинального уровня и могут вызывать сбои в работе чувствительного оборудования: компьютерной техники, ЧПУ-станков, систем автоматизации. Для защиты рекомендуются источники бесперебойного питания с высокой скоростью переключения и установка стабилизаторов напряжения с инверторной технологией.

Длительные провалы продолжаются от 1 секунды до нескольких минут и чаще обусловлены авариями на линиях электропередач, перегрузками трансформаторов или неисправностями в распределительных узлах. Напряжение может снижаться до уровня менее 70 % от нормы. Последствия включают остановку производственных процессов, сброс настроек систем управления, повреждение электродвигателей. Для предотвращения последствий применяют автоматические системы резервного питания, устройства с функцией удержания рабочего состояния при пониженном напряжении и постоянный мониторинг параметров сети с регистрацией событий.

Какие внешние факторы вызывают провалы напряжения в городской электросети

Провалы напряжения в городской электросети нередко связаны с внешними воздействиями, которые нарушают стабильность энергоснабжения. Один из ключевых факторов – погодные явления. Ливни, сильные порывы ветра и обледенение повреждают воздушные линии электропередачи, провоцируя короткие замыкания или аварийные отключения. Особенно уязвимы старые участки сетей, где отсутствует защита от воздействия осадков и деревьев.

Городская строительная активность также вносит вклад в нестабильность. Работы с использованием тяжелой техники возле кабельных трасс часто вызывают механические повреждения подземных линий. Прокладка коммуникаций без согласования с энергоснабжающими организациями увеличивает риск случайных разрывов кабелей.

Нагрузочные пики, вызванные массовым включением энергоемких приборов в домах и предприятиях, особенно в утренние и вечерние часы, вызывают кратковременные просадки напряжения. Это особенно выражено в районах с плотной застройкой и устаревшей инфраструктурой. При недостаточной пропускной способности трансформаторных подстанций напряжение падает на 10–20% от номинального значения.

Автомобильные аварии с наездом на опоры ЛЭП приводят к мгновенному обрыву цепей и провалам напряжения в прилегающих кварталах. В зимний период частота таких инцидентов возрастает из-за скользких дорог. Кроме того, вибрации от интенсивного транспортного потока негативно влияют на прочность соединений в распределительных шкафах.

Для минимизации риска провалов напряжения необходимо: расчистка трасс от растительности, регулярная проверка состояния подстанций, защита подземных кабелей при строительстве, установка автоматических регуляторов напряжения, а также корректировка графика нагрузки с учетом пиков потребления.

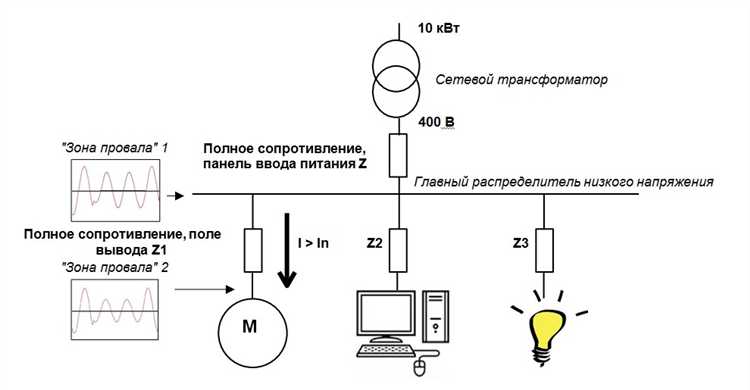

Влияние запуска мощного оборудования на уровень напряжения

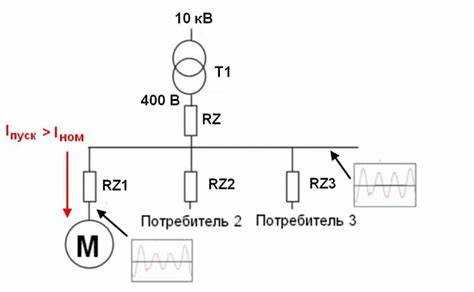

Запуск энергоёмких устройств вызывает кратковременные падения напряжения в питающей сети. Это явление особенно выражено при работе оборудования с высоким пусковым током, например, электродвигателей, компрессоров, насосных установок.

• Асинхронные двигатели при старте могут потреблять ток, в 6–8 раз превышающий номинальный. Это создаёт значительное проседание напряжения в питающей линии, особенно при недостаточном сечении кабеля или удалённости от трансформатора.
• Импульсные нагрузки (сварочные аппараты, индукционные печи) вызывают мгновенные провалы напряжения, заметные в сети даже при кратковременном включении.
• При одновременном запуске нескольких единиц оборудования эффект суммируется, что может привести к отключению чувствительной аппаратуры.

Чтобы минимизировать воздействие запуска мощных потребителей, следует применять технические и организационные меры:

1. Использование устройств плавного пуска (Soft Starter) или частотных преобразователей снижает пусковой ток на 40–60%.
2. Разделение пусков по времени предотвращает наложение импульсных нагрузок.
3. Установка конденсаторных батарей или динамических стабилизаторов позволяет частично компенсировать провалы.
4. Увеличение сечения питающих кабелей и модернизация вводных трансформаторов снижает сопротивление сети и уменьшает амплитуду падения напряжения.

Планирование работы энергоёмкого оборудования должно учитывать пиковые нагрузки и параметры электросети, особенно в условиях нестабильного питания или удалённости от источника энергии.

Как неисправности в распределительных щитах провоцируют провалы напряжения

Распределительный щит – ключевой элемент энергосистемы, через который проходят все основные токовые нагрузки объекта. Любое отклонение в его работе может вызвать кратковременное падение напряжения, приводящее к сбоям оборудования и снижению надежности электроснабжения.

• Окисление контактных соединений: При повышенном переходном сопротивлении на клеммах или шинах возникает локальный перегрев. Это приводит к нестабильности напряжения на выходе и может спровоцировать кратковременный провал напряжения вплоть до полного пропадания фазы.
• Износ автоматических выключателей: Старые или неправильно подобранные автоматы могут срабатывать при незначительных перегрузках, разрывая цепь и создавая скачки напряжения при повторном включении. Особенно опасны модели с низкой отключающей способностью.
• Снижение качества изоляции шин и кабелей: Частичное пробивание изоляции вызывает паразитные токи утечки, что приводит к колебаниям напряжения и нестабильной работе цепей, питающихся от данного щита.
• Плохая балансировка фазных нагрузок: Перекос фаз вызывает асимметрию напряжений. При высокой нагрузке на одну фазу возможны её просадки на 10–20%, особенно в условиях предельной загрузки щита.
• Неисправности УЗО и дифференциальных автоматов: При ложных срабатываниях или залипании контактов возникает резкое обесточивание части цепей, что фиксируется как провал напряжения на линии.

1. Проводите термовизионную диагностику распределительного щита не реже одного раза в год для выявления скрытого перегрева контактов.
2. Контролируйте момент затяжки клемм при каждом техническом обслуживании – ослабление контактов критично влияет на напряжение.
3. Заменяйте автоматы, отработавшие более 10 лет, независимо от их внешнего состояния.
4. Используйте фазные индикаторы и логгеры напряжения для оперативного обнаружения провалов по фазам.
5. Исключайте использование щитов с самодельными соединениями и кустарной коммутацией.

Чем отличаются провалы напряжения в однофазной и трёхфазной системах

В трёхфазных системах провалы могут быть симметричными и несимметричными. Симметричный провал означает равномерное снижение напряжения на всех трёх фазах, часто вследствие крупной аварии на подстанции или массового пуска мощного оборудования. Несимметричный провал – результат обрыва одной из фаз, перекоса нагрузки или повреждения фазы, и сопровождается искажением фазных углов и разбалансом токов.

Ключевое отличие – характер воздействия на нагрузку. В трёхфазной системе при асимметричном провале возрастает ток в обмотках двигателей, что вызывает перегрев, вибрации и снижение ресурса оборудования. Часто срабатывает защита от фазового перекоса. В однофазной системе реакция зависит от глубины и продолжительности провала: кратковременный спад на 20% и более уже может привести к сбоям в работе электроники.

Для диагностики в трёхфазных системах рекомендуется использовать устройства регистрации качества электроэнергии с функцией фиксации амплитуд и фазовых углов. В однофазных – достаточно вольтметра с регистрацией минимальных значений за период. Защита в трёхфазной сети должна включать устройства контроля фаз, реле напряжения и систем автоматического отключения.

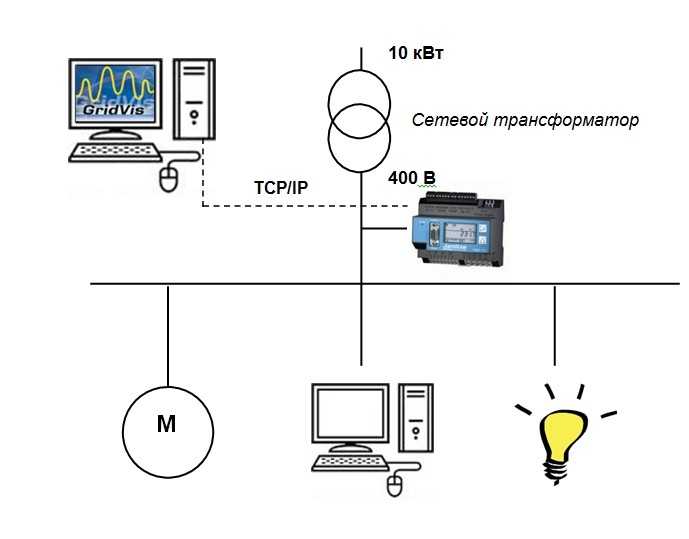

Какие приборы можно использовать для диагностики провалов напряжения

Осциллограф с функцией записи событий позволяет визуализировать форму сигнала в реальном времени. Это важно для определения характера провала – однофазный, симметричный или несинусоидальный. Оснащённый функцией триггера по уровню напряжения, осциллограф мгновенно фиксирует момент начала отклонения.

Логгеры напряжения используются для долговременного мониторинга. Они удобны для установки в распределительных щитах и способны непрерывно регистрировать параметры сети в течение нескольких недель. Современные модели оснащены внутренней памятью и интерфейсом USB или Wi-Fi для выгрузки данных.

Цифровые мультиметры с функцией MIN/MAX и удержанием пиков значений могут зафиксировать кратковременные провалы, если длительность превышает порог чувствительности прибора. Они менее точны, но подходят для оперативной проверки подозрительных участков цепи.

Использование интеллектуальных реле напряжения с функцией памяти событий также позволяет выявлять нестабильность питания. Такие устройства сигнализируют о провале и сохраняют информацию о минимальном зарегистрированном напряжении и времени срабатывания.
