Рабочий ноль (N) – это проводник, замыкающий электрическую цепь на источник питания после прохождения тока через нагрузку. В системах с заземленной нейтралью он выполняет критическую функцию возврата тока, обеспечивая стабильную работу оборудования и защиту от сбоев. Нарушение целостности нулевого проводника может привести к перекосу фаз и выходу из строя бытовой техники.
В однофазной сети 220 В рабочий ноль необходим для формирования полного электрического контура между фазой (L) и нейтралью. При этом потенциал на нулевом проводе должен оставаться близким к нулю в отношении земли. В трехфазных системах без перекоса нагрузок сумма токов по всем фазам возвращается по нулевому проводу. При несимметричной нагрузке этот ток становится отличным от нуля, и корректное функционирование рабочего нуля критично для устранения помех и перегрузок.

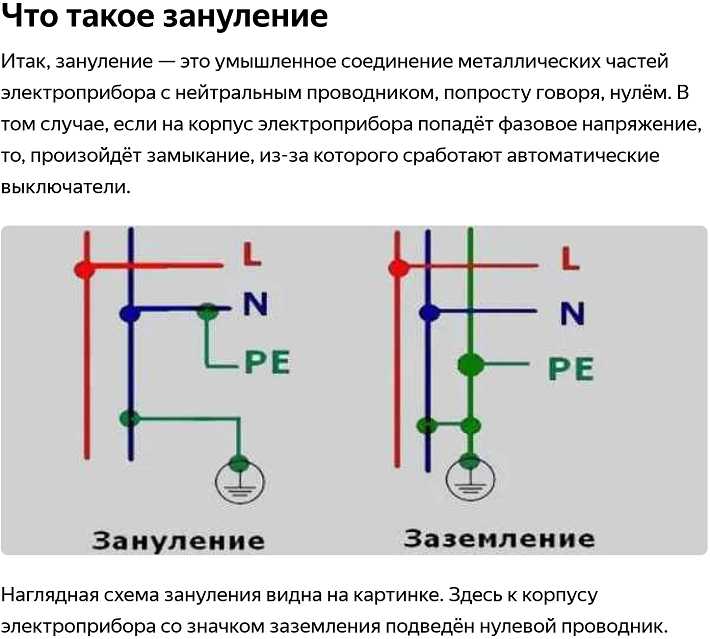

Важно строго разделять рабочий ноль и защитный проводник (PE). Их объединение допустимо только в определённых точках, например, в главной распределительной щитовой, при системе TN-C. В остальных случаях совмещение проводников создаёт потенциальную угрозу поражения электрическим током. Специалисты рекомендуют визуально маркировать нулевой провод синим цветом и регулярно проверять его целостность, особенно в старых электросетях.
При проектировании электроснабжения жилых и производственных объектов необходимо учитывать расчёт допустимого тока для рабочего нуля, тип нагрузки, схему заземления и качество контактов. Пренебрежение этими параметрами ведёт к нагреву проводника, скачкам напряжения и аварийным ситуациям. Корректно спроектированный и проверенный рабочий ноль – залог безопасности и устойчивости всей электрической системы.
Чем отличается рабочий ноль от защитного проводника
Рабочий ноль (N) и защитный проводник (PE) выполняют принципиально разные функции в электрических системах. Их путаница может привести к сбоям, поражению электрическим током и пожару.
- Рабочий ноль (N) служит для замыкания цепи в однофазной системе, возвращая ток от потребителя обратно к источнику. Он проводит ток в штатном режиме.
- Защитный проводник (PE) не участвует в рабочем токе. Его задача – мгновенно отвести ток утечки при повреждении изоляции на корпус оборудования, замыкая цепь на землю.
Ключевые различия:
- Рабочий ноль – токопроводящий элемент; защитный – нет, за исключением аварийной ситуации.
- Сопротивление PE должно быть минимальным для быстрого срабатывания автоматов защиты. Сопротивление N подбирается исходя из допустимой потери напряжения.
- PE всегда заземляется. N может иметь потенциал относительно земли при нарушении изоляции или обрыве.
- Категорически запрещено объединять N и PE после вводного щитка в системах TN-S и TN-C-S. Это нарушает селективность защиты и повышает риск поражения током.
Рекомендации:
- Использовать проводники разного цвета: синий – для N, жёлто-зелёный – для PE.
- Не использовать рабочий ноль в качестве заземления, даже временно.
- Проверять целостность PE в цепях с УЗО. Повреждённый PE делает устройство бесполезным.
- Монтаж электросети должен обеспечивать физическое разделение N и PE с момента распределительного щитка.
Для чего нужен рабочий ноль в однофазной цепи

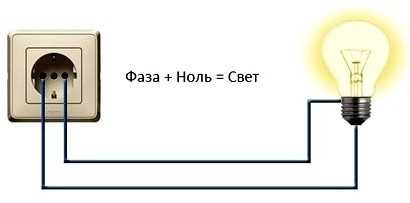

В однофазной электрической цепи рабочий ноль (N) выполняет ключевую функцию – он обеспечивает замкнутость контура тока. Без него невозможна нормальная работа большинства бытовых и промышленных электроприборов.
- Создание замкнутого контура: ток движется от фазного проводника к нагрузке и возвращается по рабочему нулю. При разрыве нулевого проводника цепь размыкается, и устройство перестаёт функционировать.
- Обеспечение номинального напряжения: между фазой и нулём формируется стандартное напряжение 220 В. При смещении нулевой точки возможны скачки до 380 В, что приводит к выходу техники из строя.
- Стабилизация работы устройств: в цепях с несимметричной нагрузкой рабочий ноль предотвращает перекос фаз и неравномерное распределение напряжения между потребителями.
- Контроль утечек: наличие рабочего нуля необходимо для корректной работы устройств защитного отключения (УЗО), которые фиксируют разницу токов между фазой и нулём.
Рекомендуется регулярно проверять целостность нулевого проводника и качество контактов в соединениях. В сетях TN-C рабочий ноль объединён с защитным, что требует повышенного внимания при любых работах с проводкой.
Как определить рабочий ноль в распределительной коробке
Перед началом работы обесточьте цепь и проверьте отсутствие напряжения индикаторной отверткой или мультиметром. При наличии напряжения работа в коробке недопустима.
Снимите крышку распределительной коробки и визуально осмотрите соединения. Рабочий ноль, как правило, имеет синий изоляционный цвет согласно ПУЭ. Однако цветовая маркировка может быть нарушена – полагаться только на неё нельзя.

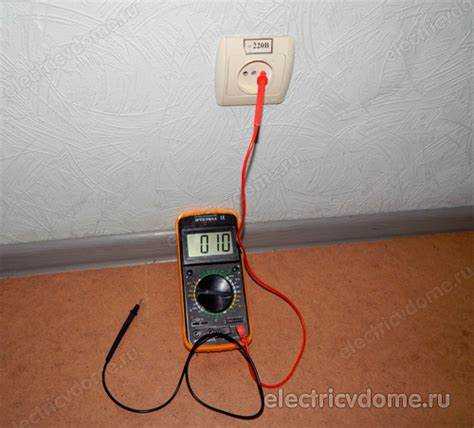

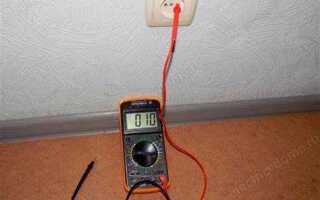

Включите питание и измерьте напряжение между предполагаемым нулем и фазным проводом. Рабочий ноль покажет стабильные 220 В между собой и фазой. При измерении между нулем и защитным заземлением должно быть минимальное напряжение (менее 5 В), при условии корректной схемы подключения.
Если в коробке присутствует несколько синих проводов, для определения рабочего нуля необходимо выявить, какой из них связан с нагрузкой. Для этого поочерёдно отсоединяйте синие провода и контролируйте, при каком из отключений прекращается работа розетки или светильника. Именно этот провод и является рабочим нулем.
Мультиметр в режиме прозвонки поможет уточнить соединения: подключите один щуп к предполагаемому нулю в коробке, второй – к нулевому контакту розетки или выключателя. Наличие сигнала подтверждает непрерывность цепи и принадлежность провода к нагрузке.
После идентификации рабочего нуля обязательно промаркируйте его, чтобы исключить ошибки в будущем. Соблюдайте технику безопасности и при отсутствии навыков доверяйте работы квалифицированному электрику.
Почему пропажа нуля опасна для бытовых приборов
В трёхфазной системе с распределённой нейтралью, используемой в жилых домах, рабочий ноль обеспечивает симметрию фазных напряжений. При его обрыве между фазами и нулём возникает неравномерное распределение напряжения: на одном потребителе может оказаться 300 В, а на другом – 100 В, вместо номинальных 230 В.
Большинство бытовых приборов рассчитаны на строго фиксированное напряжение. Электронная техника, например телевизоры и компьютеры, не имеет достаточного запаса по входному напряжению – при превышении 250 В выходят из строя стабилизаторы питания, пробиваются конденсаторы, сгорают микросхемы. Холодильники и стиральные машины страдают от межобмоточных пробоев двигателя и выхода из строя управляющей электроники.
В квартирах с многоточечным подключением розеток к одной нулевой шине повреждение может проявляться локально – один прибор работает корректно, а соседний получает перенапряжение. Самое опасное – это отсутствие очевидных признаков проблемы до момента поломки. Автоматические выключатели не реагируют на обрыв нуля, поскольку ток не превышает номинал.
Для защиты целесообразно устанавливать УЗМ (устройства защиты от повышенного/пониженного напряжения) на вводе. Эти реле отключают нагрузку при напряжении выше 260 В или ниже 180 В. Также рекомендуется использовать стабилизаторы с отсечкой и индикацией аварийных режимов. В частных домах стоит предусмотреть автоматический контроль наличия нуля и фаз.
Как выполняется подключение нулевого проводника в щите
Рабочий ноль (N) подводится в щит напрямую от вводного автомата или счётчика, если он расположен перед щитом. Провода выбираются по сечению, соответствующему расчетной нагрузке: например, медный провод сечением 6 мм² при токе до 40 А.
Подключение осуществляется к нулевой шине (N-шина), установленной на изоляторе. Категорически недопустимо подключать N-провод к корпусу щита – это нарушает требования ПУЭ и может привести к поражению током.
Каждый нулевой провод от групповых автоматов присоединяется к шине отдельно. Запрещено объединение нескольких жил в один контакт. Для зажима применяются шины с винтовыми или пружинными клеммами. Контакт должен быть надёжным, без перегрева – крутящий момент затяжки контролируется согласно спецификации производителя шины.
При трёхфазных вводах рабочий ноль должен быть одного потенциала с нейтралью трансформатора. Для TN-C-S систем важно, чтобы нулевая шина была изолирована от корпуса и соединялась с ним только в одной точке – на вводе, где осуществляется повторное заземление.
После подключения проверяется отсутствие напряжения между нулевой шиной и заземляющей – значение должно быть близко к нулю (до 1 В). Это подтверждает отсутствие обрыва или ошибок в соединении.
Можно ли соединять рабочий и защитный ноль
Рабочий ноль (N) и защитный ноль (PE) выполняют разные функции и имеют различные требования к безопасности. Соединение этих проводников в бытовых и промышленных установках запрещено за исключением определённых точек схемы – главного распределительного щита (ГРЩ) или вводного распределительного устройства.
В местах подключения электроустановок защитный ноль должен оставаться отдельным для обеспечения эффективного срабатывания защитных устройств (автоматов, УЗО). Совмещение N и PE вне ГРЩ может привести к возникновению токов утечки, снижению надёжности защитных устройств и повышению риска поражения электрическим током.
В системе TN-C-S на входе здания рабочий и защитный ноль объединяются в одну PEN-шину, но далее должны разводиться в отдельные проводники. Это обеспечивает балансировку потенциалов и надёжное функционирование защитных систем.
В системах TN-S и TT соединение N и PE запрещено во всех точках, кроме ГРЩ. Нарушение этого правила ведёт к неправильной работе защитных цепей, возможному появлению шагового напряжения и увеличивает опасность для обслуживающего персонала.
Резюмируя, соединять рабочий и защитный ноль допускается только в специально отведённых местах – главном распределительном щите или вводном устройстве. Во всех остальных случаях их необходимо держать изолированными для сохранения безопасности и корректной работы защитного оборудования.
Что делать, если на рабочем нуле есть напряжение
Дальнейшие действия: проверка состояния нулевой шины в распределительном щите и всех соединений на предмет коррозии, нагара или ослабленных контактов. Если выявлен обрыв или дефект изоляции, следует заменить поврежденный участок кабеля.
Обязательно проверить правильность подключения PEN-провода (если используется объединённый защитный и рабочий ноль). В распределительной системе TN-C-S нарушение в PEN может вызвать появление напряжения на рабочем нуле, что опасно для бытовых приборов и безопасности людей.
Запрещено использовать рабочий ноль как защитный проводник или наоборот. При сомнениях в исправности нулевого провода вызовите квалифицированного электрика для диагностики и ремонта.
Для повышения безопасности рекомендуется установка устройств защитного отключения (УЗО) и регулярный контроль состояния электропроводки.
Какие ошибки при работе с нулем встречаются чаще всего
Основная ошибка – неправильное соединение рабочего нуля с защитным проводником (PE). Это приводит к тому, что защитная функция устройства защиты не срабатывает, создавая риск поражения током. Нельзя использовать нулевой проводник как защитный, даже если нагрузка незначительна.
Часто встречается обрыв нулевого провода внутри распределительной сети. Это вызывает смещение потенциала, повышение напряжения на корпусах оборудования и повреждение техники. Важно регулярно проверять целостность нуля с помощью тестеров и тепловизоров.
Ошибка – подключение нулевого провода к заземляющим шинам в многоквартирных зданиях без учета разделения PEN-проводника. Такое соединение может привести к токам утечки через конструкции и повышенному износу оборудования.
Недостаточное сечение нулевого провода – частая причина перегрева и снижения надежности. Расчет сечения должен быть не меньше, чем у фазных проводников, учитывая суммарный ток нагрузки.
Некорректное крепление и затяжка контактов нуля вызывают появление искр и нагрев, что со временем приводит к разрушению изоляции. Рекомендуется применять специализированные клеммники и проверять моменты затяжки при монтаже.
Вопрос-ответ:
Что такое рабочий ноль в электрической системе и как он отличается от защитного нуля?
Рабочий ноль — это проводник, который служит для замыкания цепи и возврата тока в источник питания. Он всегда находится под потенциалом близким к нулю по отношению к земле. В отличие от защитного нуля, который предназначен для безопасности и предотвращения поражения электрическим током при неисправностях, рабочий ноль участвует в нормальном процессе передачи электроэнергии и обеспечивает работу электроприборов.
Зачем в электросети нужен рабочий ноль, если есть фаза и земля?
Рабочий ноль выполняет функцию обратного проводника для тока, проходящего по фазе. Без него цепь не замыкается, и электрические приборы не смогут работать. Земля же используется преимущественно для безопасности — она отводит ток при аварийных ситуациях, но не участвует в основном токовом ходе в нормальном режиме.
Какие последствия могут возникнуть при обрыве рабочего нуля в домашней электросети?
Обрыв рабочего нуля может привести к повышению напряжения на корпусах бытовой техники и электроприборах, что создаёт риск поражения током и выхода оборудования из строя. При отсутствии нулевого проводника фаза может оказаться на элементах, которые должны быть безопасными для прикосновения. Это одна из распространённых причин электротравм и пожаров.
Как правильно подключить рабочий ноль в розетках и распределительных щитах?
Рабочий ноль нужно подключать к специальным клеммам, обозначенным символом «N» или «0». В распределительном щите нулевой проводник соединяют с нулевой шиной, которая объединяет все нулевые линии от разных потребителей. Важно, чтобы соединения были прочными и надёжными, без признаков коррозии или ослабления контактов, поскольку плохой контакт может привести к перебоям в работе и опасным ситуациям.
Можно ли использовать рабочий ноль в качестве защитного проводника, и чем это грозит?
Использование рабочего нуля как защитного проводника запрещено стандартами безопасности. Такая практика увеличивает риск поражения током, поскольку при повреждении нуля защитная функция нарушается. Если нулевой провод оборвётся, корпус электроприбора может оказаться под напряжением, что опасно для человека. Поэтому для защитного заземления должен использоваться отдельный проводник.
Что такое рабочий ноль в электрической системе и какую функцию он выполняет?
Рабочий ноль — это проводник, который служит для замыкания электрической цепи и обеспечения безопасного возврата тока к источнику питания. Его основная задача — поддерживать стабильное напряжение на нагрузке и гарантировать правильную работу электроприборов. Благодаря рабочему нулю ток возвращается в распределительный щит, что позволяет системе функционировать корректно и безопасно.
