Расключение электрического щитка – это поэтапное подключение автоматов, устройств защитного отключения (УЗО), дифференциальных автоматов, шин и питающих линий внутри корпуса щита. Эта процедура требует строгого соблюдения проекта, корректной маркировки кабелей и выбора компонентов, соответствующих нагрузке и типу сети.

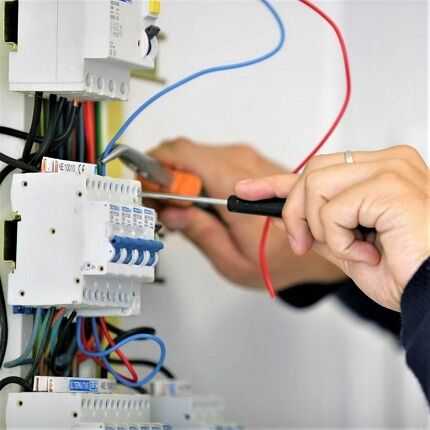

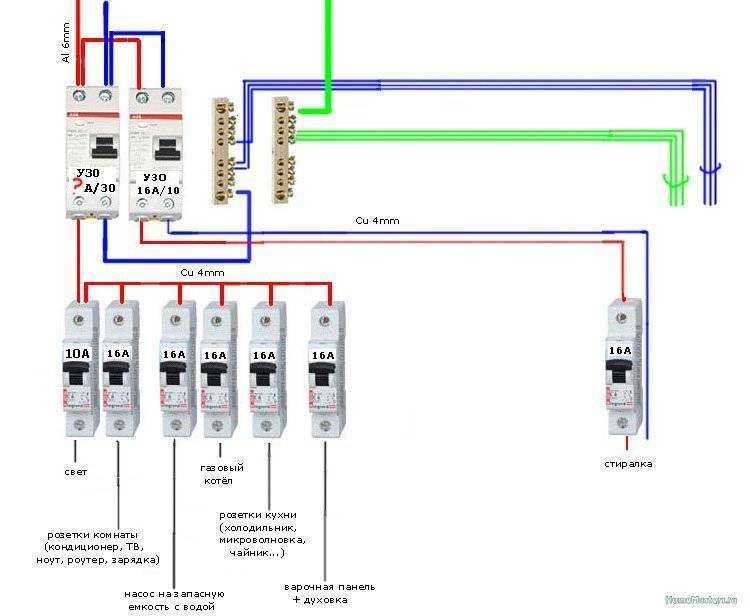

В жилых помещениях стандартная схема включает вводной автомат номиналом от 25 до 63 А, УЗО на групповые линии с током утечки 30 мА, автоматы на освещение – 10 А, розеточные группы – 16 А. Для подключения варочной панели или духового шкафа – отдельные линии с автоматами на 25–32 А. При этом важно учитывать тип кабеля (обычно – ВВГнг-LS), его сечение (от 1,5 до 6 мм²) и метод прокладки.

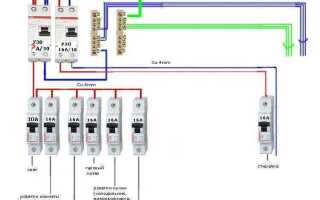

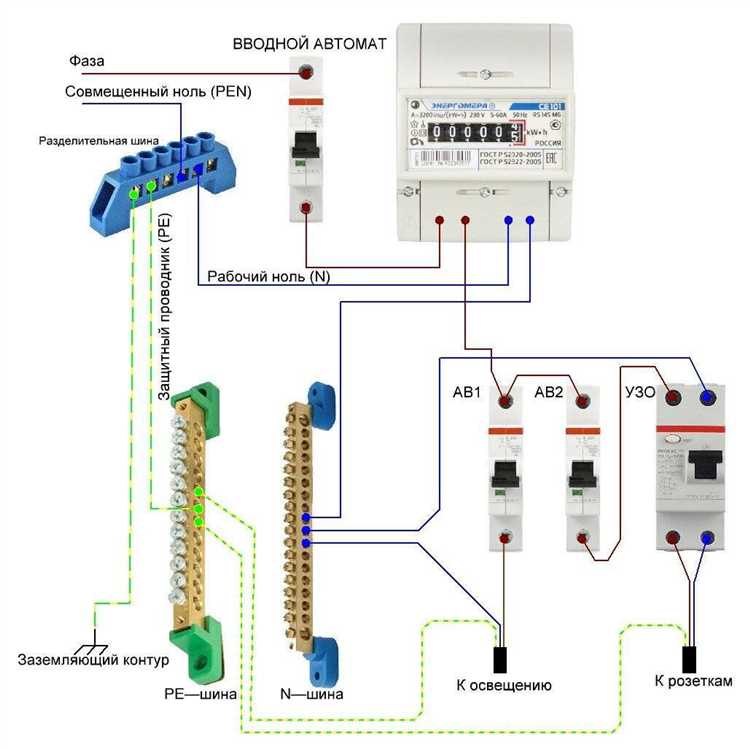

Распределение нулевых и заземляющих проводников осуществляется по соответствующим шинам N и PE. Недопустимо объединять их в одно клеммное соединение при наличии УЗО. Контакты затягиваются моментом, рекомендованным производителем, что предотвращает нагрев и выход из строя.
Щит монтируется на высоте 1,4–1,7 м от пола. При расключении важно обеспечить удобный доступ к элементам и правильную разводку, исключающую пересечения проводов. Применение модульных клемм и гофротруб облегчает обслуживание и модернизацию.
Перед вводом в эксплуатацию щит проверяется мультиметром и тестером УЗО. Производится контроль полярности, заземления и корректности срабатывания защитной автоматики. Нарушение порядка подключения может привести к ложным срабатываниям или отказу защиты при коротком замыкании.
Выбор схемы подключения: однофазная или трёхфазная
При расключении щитка необходимо учитывать тип электроснабжения объекта. В частных домах и квартирах часто используется однофазная сеть 220 В, где нагрузка распределяется по группам с учётом максимальной мощности до 7–10 кВт. Для однофазной схемы достаточно вводного автомата на 32–50 А, УЗО с номиналом от 30 мА и распределения потребителей по автоматам 10–16 А.
Если объект подключён к трёхфазной сети 380 В, это позволяет равномерно распределить нагрузку по фазам и подключать мощное оборудование – электрокотлы, индукционные плиты, компрессоры. В этом случае щиток оснащается трёхфазным вводным автоматом (обычно 25–40 А на фазу), трёхфазным УЗО и автоматами с балансировкой фаз. Для корректного распределения важно измерить токи по каждой фазе и перераспределить нагрузку при перекосе выше 20%.
Трёхфазная схема требует отдельного внимания к сечению проводов: вводной кабель – не менее 5×6 мм² для меди при нагрузке до 15 кВт. При однофазном подключении достаточно 3×6 мм². Заземление при трёхфазной схеме обязано быть выполнено по системе TN-C-S или TN-S с выведенным PEN-проводником и повторным заземлением.
Выбор между схемами зависит от мощности потребителей, характера нагрузки и условий подключения к электросети. Ошибочный выбор может привести к перегрузкам, неравномерному распределению и выходу из строя автоматики. При сомнениях рекомендуется согласовать проект с электроснабжающей организацией.
Подбор автоматов по мощности и назначению линий
Автоматические выключатели подбираются исходя из расчетной мощности потребителей и типа линии. Ключевой параметр – номинальный ток автомата, который должен превышать рабочий ток линии, но быть ниже тока, способного повредить проводку.
Для розеточных групп в жилых помещениях чаще всего используется автомат на 16 А. При условии, что используется медный кабель сечением 2,5 мм², это обеспечивает безопасную эксплуатацию линии с нагрузкой до 3,5 кВт.
Освещение подключается через автоматы на 10 А при кабеле 1,5 мм². Такая конфигурация допускает нагрузку до 2,2 кВт, чего достаточно для большинства сценариев освещения.
Для варочных панелей, духовых шкафов и водонагревателей требуются отдельные линии. Здесь применимы автоматы на 25–32 А, в зависимости от мощности оборудования. Кабель при этом – не менее 4 мм² для 25 А и 6 мм² для 32 А. Подключение выполняется напрямую, без розеток.
Кондиционеры, стиральные машины, посудомоечные машины – отдельные линии с автоматами на 16–20 А. При выборе учитывается пусковой ток: если он высокий, предпочтительны автоматы с характеристикой C вместо B.
Для силовых линий в мастерских или гаражах возможна установка автоматов на 40 А и выше. При этом необходимо учитывать не только мощность оборудования, но и длину линии, падение напряжения и способ прокладки кабеля. Подбор осуществляется с использованием расчета по формуле I = P / (U × cosφ), где P – мощность в ваттах, U – напряжение (обычно 220 или 380 В), cosφ – коэффициент мощности (обычно 0,9–1).
Недопустимо использовать автомат с заведомо завышенным номиналом для компенсации постоянных перегрузок. Это приводит к риску перегрева проводки и пожару. Сначала необходимо устранить источник перегрузки или изменить сечение кабеля.
Автоматы с характеристикой B используются для освещения и розеток в квартирах, C – для оборудования с индуктивной нагрузкой. Характеристика D – только в промышленных сетях с высокими пусковыми токами.

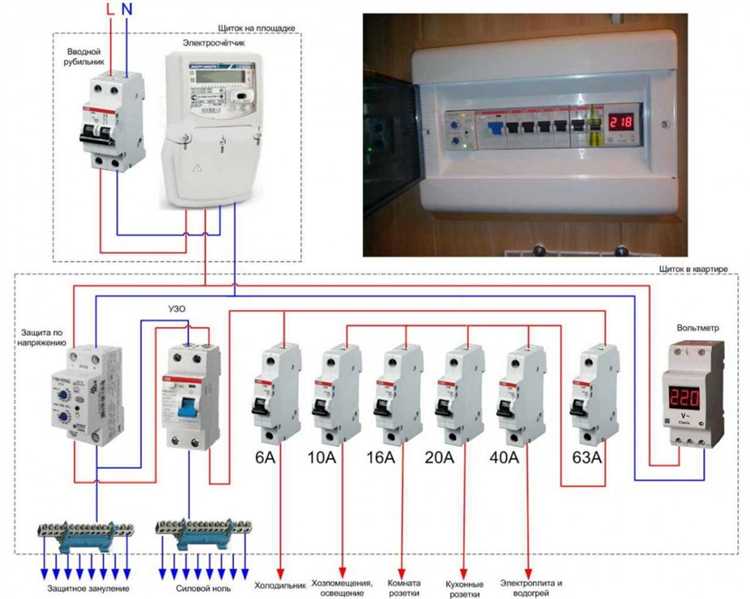

Разделение групп потребителей: освещение, розетки, техника

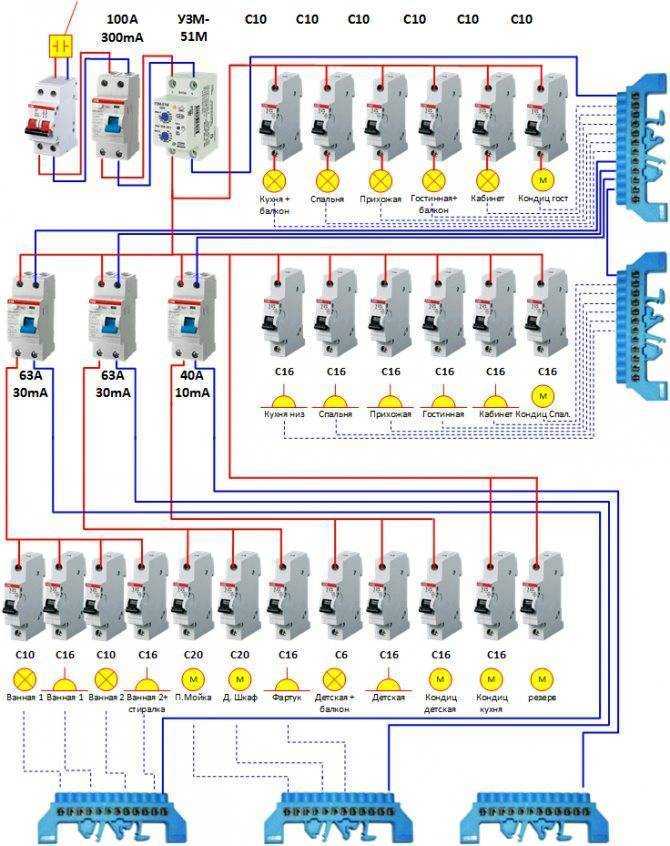

Грамотное разделение потребителей в электрическом щитке повышает безопасность и упрощает обслуживание. Каждая группа подключается к отдельному автоматическому выключателю с учётом характеристик нагрузки.
- Освещение – маломощная нагрузка, требующая автоматов на 6–10 А. Отдельная группа на каждое помещение снижает риск полной потери света при неисправности. Рекомендуется использовать медный кабель сечением 1,5 мм².
- Розетки – подключаются через автоматы на 16 А, кабель – 2,5 мм². Группировка производится по логике использования: кухня, спальня, коридор и т.д. Нельзя объединять розетки влажных зон с другими комнатами.
- Стационарная техника – отдельные линии на мощные приборы (духовка, бойлер, варочная панель, кондиционер). Автомат подбирается по паспорту устройства. Для устройств мощностью свыше 2 кВт кабель не менее 3×2,5 мм², желательно с УЗО на 30 мА.
Не рекомендуется объединять освещение и розетки в одну группу. Каждая линия маркируется в щите для удобства диагностики и ремонта. При проектировании учитывается суммарная мощность и возможность одновременной работы приборов.
Монтаж DIN-реек, клеммников и шин в корпусе щита
Перед установкой DIN-реек необходимо проверить соответствие размеров корпуса щита проектной документации. DIN-рейки крепятся строго горизонтально, с использованием винтов или защёлок, предусмотренных производителем корпуса. Оптимальное расстояние между рейками – не менее 125 мм для обеспечения доступа к устройствам и прокладки проводов.
Клеммники устанавливаются на DIN-рейки в строгой последовательности, согласно схеме подключения. Для фазных и нулевых цепей применяются клеммы с маркировкой, устойчивые к нагреву и рассчитанные на токовую нагрузку не ниже 1,2 от расчетной. Обязательно использовать торцевые изоляторы и ограничители для фиксации клеммных блоков, особенно в вибронагруженных условиях.

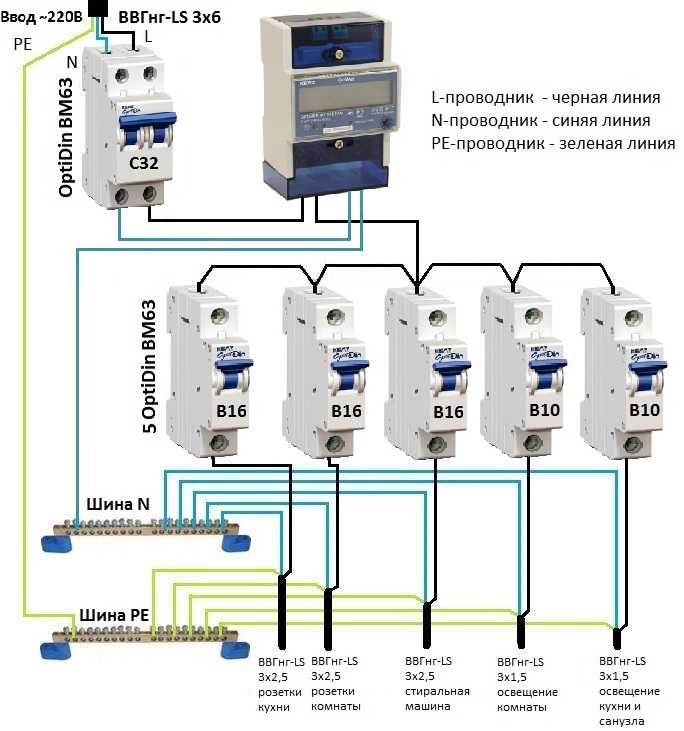

Шины заземления и нуля (PE и N) монтируются на изолированных стойках или специальных пластиковых держателях, исключающих контакт с корпусом. При установке шин следует обеспечить минимальную длину проводников от клемм до шины – не более 250 мм, с радиусом изгиба жил не менее 10 диаметров кабеля. Подключение выполняется медными жилами с наконечниками, обжатие которых подтверждено протоколом испытаний.
Каждая точка крепления шин и реек должна обеспечивать электрический и механический контакт с допустимым моментом затяжки, указанным в паспорте оборудования. Использование самодельных или несовместимых элементов исключено – это нарушает требования ПУЭ и снижает надёжность сборки.

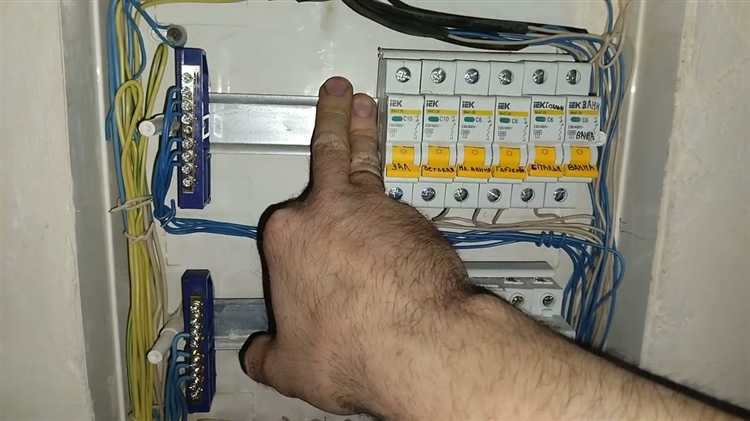

Прокладка и маркировка проводов внутри щитка
Провода внутри щитка должны прокладываться по кратчайшему пути с учетом минимального пересечения и натяжения. Для питания модульных автоматов применяются гибкие или жесткие медные жилы сечением не менее 2,5 мм² для розеточных и 1,5 мм² для осветительных групп. Питающие магистрали прокладываются по краю корпуса, а отходящие линии – вертикально и горизонтально с радиусом изгиба не менее 10 диаметров провода.
Провода фиксируются пластиковыми стяжками, монтажными хомутами или клеммными планками. Крепление выполняется с зазором, исключающим перегибы и термическое напряжение. Перемычки между автоматами выполняются специальными гребенчатыми шинами или одножильным проводом с наконечниками НШВИ. Категорически запрещено скручивание и пайка – только обжатие гильзами.
Маркировка осуществляется термоусадочными трубками с надписями или пластиковыми бирками, закреплёнными у места подключения. Все провода подписываются согласно схеме: фазные обозначаются латиницей L, нулевые – N, заземление – PE. Отходящие линии маркируются по назначению: L1 – кухня, L2 – гостиная и т.д. Для надписей используют несмываемый маркер или заводские надписи. Наличие маркировки обязательно при сдаче объекта и обслуживании.
Фазные провода выполняются в изоляции коричневого, черного или серого цвета, нулевые – синие, заземляющие – жёлто-зелёные. Несоблюдение цветовой маркировки создает риск ошибок при обслуживании. При наличии нестандартной цветовой гаммы цвета обязательно дублируются бирками.
Отдельное внимание уделяется симметрии и порядку в щите. Провода не должны перекрывать доступ к клеммам, иметь лишнюю длину или пересекать соседние линии. Нарушение структуры укладки приводит к перегреву, сложностям в диагностике и ремонте.
Проверка собранного щита на корректность и безопасность
После монтажа электрического щитка необходимо провести комплексную проверку для подтверждения правильности сборки и обеспечения безопасности эксплуатации. В первую очередь проверяют целостность и правильность подключения всех автоматических выключателей, УЗО и предохранителей, соответствие номинальных характеристик установленному нагрузочному режиму.
Следует убедиться в надежности контактов: все клеммы должны быть плотно зажаты, без признаков перегрева или окисления. Важно проверить маркировку и соответствие фазных и нулевых проводников, исключить перепутывание, которое может привести к неправильной работе защитных устройств.
Проверка изоляции проводится с помощью мегаомметра, сопротивление изоляции должно соответствовать требованиям ГОСТ и составлять не менее 1 МОм на каждом участке. Особое внимание уделяют отсутствию замыканий между фазами, нулем и заземлением.
Испытание работы защитных устройств, в частности УЗО, проводят путем имитации утечки тока. Устройство должно сработать в пределах 30 мс при токе срабатывания, указанном в технической документации. Проверка автоматических выключателей включает в себя тестирование отключения при заданных токах нагрузки и кратковременных перегрузках.
Мониторинг температуры компонентов при включенной нагрузке выявляет возможные точки перегрева, что является признаком ненадежных соединений или перегрузки цепей. Рекомендуется использовать тепловизор или контактный термометр.
Завершающий этап – визуальный осмотр на предмет отсутствия повреждений изоляции, механических деформаций и правильного расположения кабелей с соблюдением правил крепления и прокладки. Все элементы щитка должны обеспечивать удобство доступа для обслуживания и соответствовать нормам электробезопасности.
Вопрос-ответ:
Что включает в себя процесс расключения электрического щитка?
Расключение электрического щитка предполагает правильное подключение всех проводов и автоматов внутри распределительного устройства. Это включает подсоединение входящих и исходящих кабелей к соответствующим клеммам, установку и закрепление автоматических выключателей, а также обеспечение надежного контакта между элементами. Важно следить за правильной маркировкой и последовательностью соединений, чтобы избежать коротких замыканий и обеспечить стабильную работу электрооборудования.
Какие особенности нужно учитывать при расключении щитка в частном доме?
В частном доме особое внимание уделяется разделению цепей на группы, чтобы облегчить управление освещением, розетками и бытовыми приборами. При этом стоит учитывать нагрузку на каждую линию, чтобы подобрать подходящие автоматы по току и типу срабатывания. Кроме того, важно правильно выбрать и установить устройство защитного отключения (УЗО) или дифференциальный автомат, чтобы повысить безопасность эксплуатации. Прокладка проводов внутри щитка должна быть аккуратной, с соблюдением норм электромонтажа.
Почему важно соблюдать правильную последовательность при расключении проводов в щитке?
Соблюдение правильной последовательности подключения проводов предотвращает ошибки, которые могут привести к короткому замыканию, неправильной работе автоматов и, как следствие, выходу из строя оборудования или угрозе безопасности. Например, фаза должна быть подключена к соответствующему автомату, ноль — к нулевой шине, а заземление — к заземляющей шине. Несоблюдение этих правил может привести к перебоям в электроснабжении и повышенному риску поражения током.
Какие инструменты и материалы необходимы для правильного расключения электрического щитка?
Для работы с щитком нужны качественные отвертки с изолированными ручками, плоскогубцы, кусачки для проводов, индикатор напряжения и мультиметр для проверки контактов и наличия напряжения. Также понадобится изолента, маркировочные наклейки или термоусадочные трубки для обозначения проводов. Материалы включают автоматические выключатели, шины нуля и заземления, кабели и клеммы подходящего сечения. Все компоненты должны соответствовать стандартам и быть предназначены для данного типа электроустановки.
Какие ошибки чаще всего допускают при расключении электрического щитка и как их избежать?
Одной из распространенных ошибок является неправильное подключение фазных проводов, что может привести к срабатыванию автоматов или повреждению техники. Также встречается плохое закрепление проводов, из-за чего контакты ослабевают и возникают искрения. Еще часто забывают маркировать кабели, что усложняет обслуживание в будущем. Чтобы избежать этих проблем, нужно тщательно проверять схемы подключения, использовать надежные инструменты, фиксировать провода с достаточной плотностью и не экономить на качестве комплектующих.
