Резиновая краска представляет собой полимерное покрытие на водной основе, в составе которого акриловые смолы, латекс, пигменты и модификаторы адгезии. Она разработана для создания прочного, эластичного слоя, устойчивого к механическим нагрузкам, влаге, УФ-излучению и перепадам температур.
При нанесении на бетон резиновая краска проникает в поры материала и формирует на поверхности тонкую, но плотную пленку. Эта пленка не трескается при деформации основания, защищает от проникновения воды и предотвращает разрушение бетона под действием внешней среды. Рабочий диапазон температур эксплуатации – от -50°C до +60°C, что делает покрытие универсальным для внешних и внутренних работ.

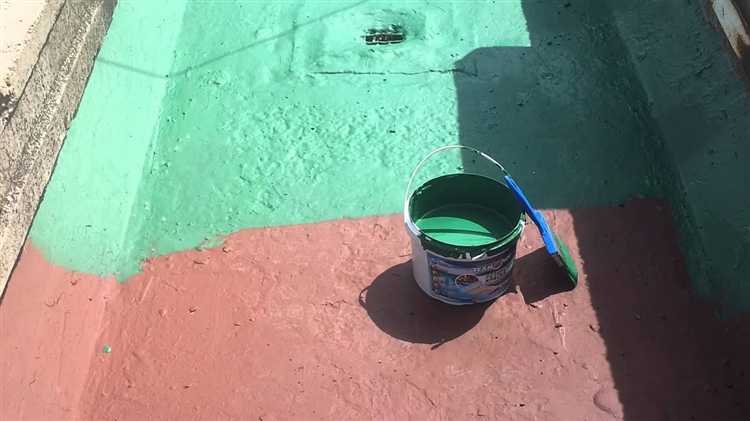

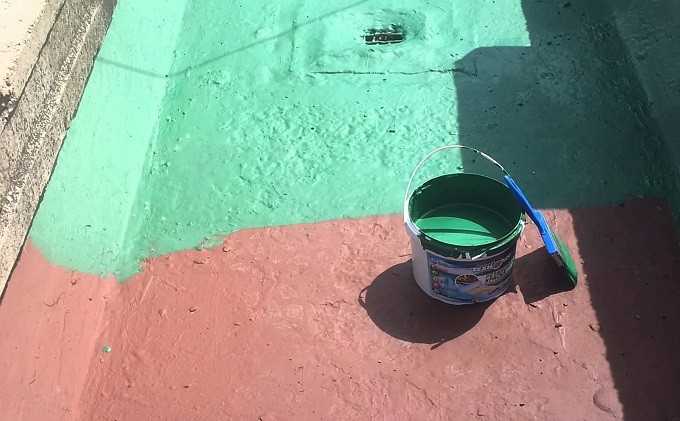

Краска особенно актуальна для полов в гаражах, парковках, производственных помещениях, а также для лестниц, фасадов, цоколей и бетонных заборов. Важно, чтобы основание было очищено от пыли, масла и отслаивающихся фрагментов, иначе адгезия будет нарушена. Оптимальная влажность бетона перед нанесением – не более 8%.
Для достижения максимальной износостойкости рекомендуется наносить материал в два слоя с промежуточной сушкой не менее 2 часов. Расход составляет от 250 до 400 г/м² на один слой в зависимости от пористости бетона. Полное отверждение происходит в течение 24–48 часов. После этого покрытие выдерживает как статические, так и динамические нагрузки.
Из чего состоит резиновая краска и как это влияет на её свойства
- Акриловые полимеры. Основной связующий компонент. Обеспечивает прочное сцепление с бетонной основой, стойкость к растрескиванию и долговечность покрытия. Использование модифицированных акрилатов улучшает эластичность и повышает адгезию даже к пористым поверхностям.
- Микронизированный каучук. Входит в состав в виде мелкодисперсной фракции. Придаёт покрытию резиноподобную структуру, за счёт чего оно становится гибким, не растрескивается при деформациях основания и выдерживает механическое воздействие.
- Пигменты и наполнители. Используются оксиды железа, титана и хрома. Обеспечивают устойчивый цвет и повышают укрывистость. Наполнители (мел, тальк, диоксид кремния) стабилизируют вязкость и улучшают распределение краски по поверхности.
- Функциональные добавки. Включают антисептики, стабилизаторы пены, УФ-фильтры и пластификаторы. Благодаря им покрытие защищено от грибка, сохраняет эластичность при минусовых температурах и не выцветает на солнце.
- Вода. Служит дисперсионной средой. После высыхания не остаётся в составе, не влияет на эксплуатационные характеристики, но определяет удобство нанесения.
Сбалансированный состав позволяет использовать резиновую краску на горизонтальных и вертикальных бетонных поверхностях в условиях переменной влажности и температур от –50 до +60 °C. Важно выбирать продукцию с указанным содержанием полимеров не менее 45% – это напрямую влияет на долговечность и устойчивость к истиранию.
Как резиновая краска взаимодействует с бетонной поверхностью
Резиновая краска проникает в верхние поры бетона на глубину до 1 мм, обеспечивая прочное сцепление без дополнительной грунтовки при условии достаточной влажности основания не более 5%. Наличие микропористой структуры позволяет составу закрепляться механически, минимизируя риск отслаивания при деформациях основания.
После высыхания полимерная плёнка образует эластичный слой толщиной от 100 до 300 мкм в зависимости от метода нанесения. Он компенсирует незначительные подвижки бетона, устойчив к образованию трещин до 0,5 мм и сохраняет адгезию при температурных колебаниях от –50 до +80 °C.
При нанесении на неподготовленную поверхность с пылью или цементным молочком снижается контактное сцепление, что приводит к растрескиванию покрытия уже в первый сезон эксплуатации. Рекомендуется предварительная обработка: шлифовка, обеспыливание и обезжиривание с использованием водных или спиртовых растворов.
Реакция между краской и щелочной средой цементного камня стабилизируется за счёт нейтрализации щёлочей, входящих в состав акриловых или полиуретановых дисперсий. Это предотвращает разрушение полимерной основы и продлевает срок службы покрытия до 10 лет при умеренной нагрузке.
Наносить резиновую краску следует не ранее чем через 28 суток после заливки бетона, иначе остаточная влага и выделяющийся гидроксид кальция нарушат структуру пленки. Для свежих оснований рекомендованы специализированные составы с повышенной паропроницаемостью.
Подготовка бетонного основания перед нанесением резиновой краски
Оценка состояния поверхности проводится визуально и с помощью простых инструментов. Проверяют наличие трещин, отслоений, масляных пятен и цементного молочка. Влажность основания не должна превышать 4% – проверяется карбидным методом или влагомером.
Очистка поверхности выполняется механическим способом. Используют шлифовальные машины, пескоструй или водоструйное оборудование высокого давления (не менее 150 бар). Удаляют пыль промышленным пылесосом. Масляные и битумные загрязнения выжигаются или удаляются растворителями с последующей нейтрализацией.
Устранение дефектов проводится после очистки. Трещины шириной более 0,3 мм расшиваются и заполняются ремонтными составами на цементной или эпоксидной основе. Рыхлые участки удаляются, углубления выравниваются шпатлевкой по бетону с адгезией не ниже 1,5 МПа.
Грунтование необходимо для улучшения сцепления краски с бетоном и стабилизации впитывающей способности. Используют двухкомпонентные полиуретановые или акриловые грунтовки глубоко проникающего действия. Наносят кистью, валиком или безвоздушным распылением при температуре от +10 до +30 °C. Время выдержки до последующего покрытия – от 4 до 24 часов, в зависимости от состава.
Важно: наносить резиновую краску допускается только на полностью подготовленную и сухую поверхность, иначе адгезия будет нарушена, и покрытие быстро разрушится.
Технология нанесения резиновой краски на горизонтальные поверхности
Подготовка основания начинается с удаления пыли, масляных пятен, цементного молочка и отслаивающихся участков. Оптимальная влажность бетона – не более 5%. При необходимости используется промышленный пылесос и нейтральные обезжиривающие составы. Поверхность не должна быть глянцевой – допускается лёгкое шлифование для повышения адгезии.

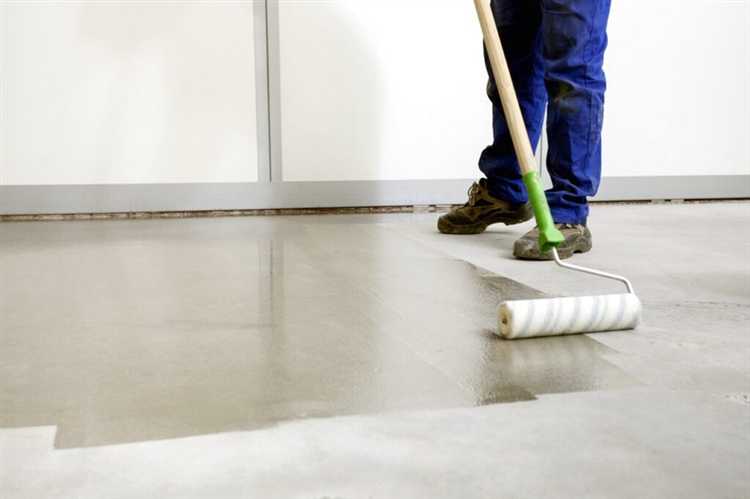

Грунтование выполняется при температуре от +10 °C до +30 °C. Используется совместимая грунтовка на акриловой или латексной основе. Наносится в один слой валиком с коротким ворсом. Время высыхания – не менее 4 часов при относительной влажности воздуха до 70%.
Перемешивание резиновой краски производится строительным миксером на малых оборотах в течение 3–5 минут. Допускается добавление до 10% воды для корректировки вязкости. Разбавление растворителями запрещено.

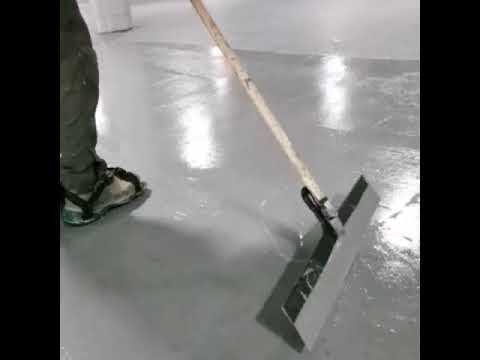

Нанесение первого слоя осуществляется валиком или безвоздушным распылением. Толщина мокрого слоя – до 1 мм. Работы выполняются при отсутствии прямых солнечных лучей и сквозняков. Средний расход – 300–500 г/м² в зависимости от пористости бетона.
Межслойная сушка – 6–8 часов при температуре не ниже +15 °C. Поверхность не должна подвергаться нагрузке до полного высыхания.
Второй слой наносится перпендикулярно первому. Это обеспечивает равномерное покрытие без пропусков. Для участков с высокой эксплуатационной нагрузкой допустимо нанесение третьего слоя.
Полное отверждение происходит в течение 72 часов. В этот период поверхность защищают от механического воздействия и попадания влаги.
Важно: не выполнять работы при угрозе дождя и резкого понижения температуры. Нарушение условий сушки приводит к отслаиванию покрытия и снижению срока службы.
Применение резиновой краски на фасадах и вертикальных бетонных конструкциях
Резиновая краска применяется на фасадах зданий и вертикальных бетонных элементах для защиты от атмосферных воздействий и предотвращения образования микротрещин. Благодаря высокой эластичности и адгезии к минеральным поверхностям, она надежно фиксируется даже на старом бетоне при правильной подготовке основания.
- Перед нанесением поверхность очищается от пыли, грибка, отслаивающихся покрытий. Используется щетка с жесткой щетиной или аппарат высокого давления.
- Для увеличения сцепления рекомендуется применять грунтовку на акриловой основе с проникающим действием.
- Нанесение выполняется валиком, кистью или методом безвоздушного распыления при температуре от +10°C до +30°C и влажности не выше 70%.
- Толщина одного слоя – не более 0,5 мм. Для обеспечения прочного и эластичного покрытия наносят минимум два слоя с интервалом в 2–4 часа.
- Расход краски в среднем составляет 300–400 г/м² при двухслойном нанесении, в зависимости от пористости бетона.
- После высыхания покрытие выдерживает температурные колебания от -50°C до +60°C, не растрескивается и не отслаивается даже на неровных участках фасада.
- Покрытие обладает гидрофобными свойствами, не пропускает воду, но позволяет стенам «дышать», предотвращая накопление влаги внутри конструкции.
- Срок службы на фасадах – до 10 лет при условии соблюдения технологии нанесения и эксплуатации в умеренном климате.
Резиновую краску не используют на поверхностях с постоянной влажностью или выцветанием от агрессивных химических сред. Для таких зон требуется дополнительная защита или подбор специализированных составов.
Устойчивость резиновой краски к климатическим воздействиям
Резиновая краска для бетона демонстрирует высокую стойкость к воздействию ультрафиолета, что снижает риск выгорания и потери цвета даже при длительном воздействии солнечных лучей. За счет эластичной структуры она эффективно противостоит микротрещинам, возникающим при температурных колебаниях от –40 до +80 °C, сохраняя целостность покрытия.
Водонепроницаемость резиновой краски предотвращает проникновение влаги в бетон, что критично при морозно-оттепельных циклах. При правильном нанесении и толщине слоя не менее 150 мкм покрытие выдерживает до 100 циклов замораживания и размораживания без потери адгезии и разрушения поверхности.
Химическая стойкость позволяет краске сохранять свойства при воздействии атмосферных загрязнений, солевых растворов и слабых кислот, часто встречающихся в городских условиях. Для обеспечения максимальной защиты рекомендуется наносить краску на тщательно подготовленную, сухую поверхность с предварительным грунтованием.
В регионах с повышенной влажностью и сильными ветрами дополнительно рекомендуется использование резиновой краски с увеличенным содержанием эластомеров, что улучшает сопротивление механическому износу и разрыву при ветровых нагрузках.
Сравнение резиновой краски с акриловыми и эпоксидными составами для бетона
Резиновая краска обеспечивает высокую эластичность и устойчивость к механическим нагрузкам, что особенно важно для поверхностей с трещинами или деформациями. Коэффициент растяжения резиновой краски достигает 300%, что значительно превышает показатели акриловых и эпоксидных покрытий.
Акриловые краски характеризуются быстрым высыханием (около 30 минут) и хорошей адгезией к бетону, однако при низких температурах могут потерять эластичность и трескаться. Их паропроницаемость выше, чем у эпоксидных составов, что позволяет поверхности «дышать», но снижает защиту от влаги.
Эпоксидные покрытия создают прочный, химически стойкий слой с высокой сопротивляемостью к истиранию и воздействию агрессивных сред. Время высыхания составляет от 12 до 24 часов. Главный недостаток – низкая эластичность, что ведет к растрескиванию при движениях основания или температурных расширениях.
Для наружных бетонных конструкций с возможными деформациями резиновая краска предпочтительнее благодаря высокой гибкости и водонепроницаемости. Для внутренних помещений с интенсивной эксплуатацией, где требуется стойкость к химикатам и износу, лучше подходят эпоксидные покрытия.
Акриловые составы подойдут для быстрого обновления декоративного слоя при умеренных нагрузках и отсутствии резких перепадов температуры. При выборе стоит учитывать условия эксплуатации: резиновая краска оптимальна для защиты и долговечности в сложных климатических условиях, эпоксидная – для максимальной прочности, акриловая – для эстетики и простоты нанесения.
Частые ошибки при использовании резиновой краски и как их избежать
Одна из распространённых ошибок – нанесение резиновой краски на влажную или плохо подготовленную поверхность. Влага снижает адгезию и приводит к отслоению покрытия. Рекомендуется тщательно просушить бетон минимум 48 часов и очистить его от пыли, масел и остатков старых покрытий.
Недостаточная очистка поверхности от загрязнений приводит к снижению долговечности покрытия. Перед окрашиванием бетон следует обработать жесткой щеткой и, при необходимости, обезжирить специальными средствами.
Использование резиновой краски при температуре ниже +5 °C или выше +30 °C уменьшает её эластичность и ускоряет появление трещин. Оптимальный диапазон температур для нанесения – +15…+25 °C, с влажностью воздуха не выше 70%.
Толстый слой краски не повышает её защитных свойств, а вызывает образование пузырей и отслаивание. Рекомендуется наносить краску в 2–3 тонких слоя с промежуточной сушкой 4–6 часов.
Пренебрежение грунтовкой снижает адгезию и приводит к неравномерному распределению краски. Для бетонных оснований используется акриловая или латексная грунтовка, подходящая под резиновую краску.
Неудовлетворительная вентиляция при сушке увеличивает время высыхания и повышает риск образования дефектов. Помещение должно обеспечивать приток свежего воздуха, но избегать сквозняков.
Вопрос-ответ:
Какие главные особенности резиновой краски для бетона выделяют её среди других видов покрытий?
Резиновая краска обладает высокой эластичностью, что позволяет ей выдерживать расширение и сжатие бетонной поверхности без растрескивания. Она устойчива к влаге и химическим веществам, а также хорошо защищает бетон от негативного воздействия окружающей среды. Такие свойства делают её удобным выбором для покрытия пола, стен и фасадов.
В каких случаях лучше всего использовать резиновую краску на бетонных поверхностях?
Резиновая краска подходит для участков, где требуется защита от влаги, например, в подвалах, гаражах или на открытых площадках. Её применяют для покрытия трещиноватых или слегка повреждённых бетонных оснований, так как эластичность помогает скрыть дефекты и предотвратить их дальнейшее развитие. Также краска удобна для нанесения на поверхности с высокой нагрузкой, где нужна долговременная защита.
Какие подготовительные работы необходимо выполнить перед нанесением резиновой краски на бетон?
Перед окраской бетонную поверхность требуется тщательно очистить от пыли, грязи и масел. При наличии трещин или сколов их желательно заделать специальным ремонтым составом. Также рекомендуется проверить уровень влажности бетона — поверхность должна быть сухой. При необходимости наносится грунтовка, которая улучшает адгезию краски с основанием и повышает стойкость покрытия.
Как правильно ухаживать за бетонной поверхностью, покрытой резиновой краской, чтобы сохранить её свойства надолго?
Для сохранения покрытия важно избегать сильных механических воздействий и регулярного контакта с агрессивными химикатами. Периодически поверхность можно очищать мягкой щёткой или тряпкой с нейтральным моющим средством. Если на краске появляются повреждения, их лучше своевременно ремонтировать, чтобы избежать проникновения влаги под покрытие и снижения защитных характеристик.
Загрузка...
