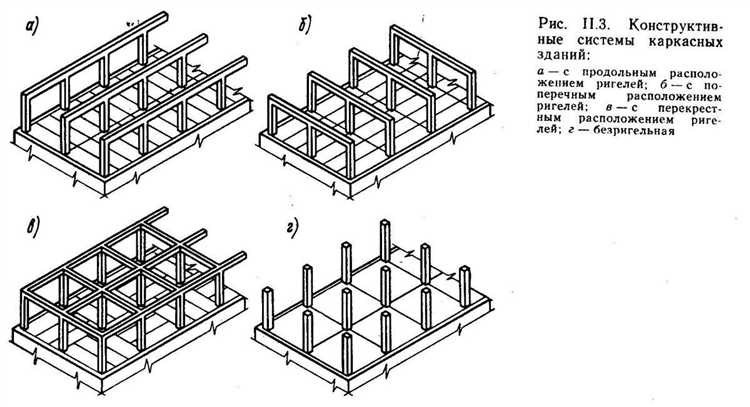

Что такое ригель в строительстве

Ригель – это горизонтальный несущий элемент, обеспечивающий жесткость и равномерное распределение нагрузок в конструкциях зданий и сооружений. Его основная функция заключается в восприятии изгибающих моментов и поперечных сил, возникающих между колоннами, а также в передаче этих усилий на опорные элементы каркаса. Ригели являются ключевыми компонентами в системах сечений рам и перекрытий, особенно в многоэтажных зданиях, промышленных и гражданских объектах.

Наиболее часто ригели применяются в железобетонных и металлических каркасах. В железобетонных конструкциях они армируются с учетом расчетных нагрузок, включая постоянные (вес перекрытий, инженерных систем) и временные (люди, оборудование). При проектировании важно учитывать прогиб ригеля, который не должен превышать предельных значений по нормативам, иначе возрастает риск появления трещин в отделке и конструктивных деформаций.

При использовании стальных ригелей важную роль играют тип профиля (двутавр, швеллер, коробчатое сечение) и способ соединения с другими элементами – сварка, болтовые соединения, фланцевые узлы. Каждый из этих факторов напрямую влияет на несущую способность и монтажную технологичность конструкции. В зданиях с большими пролетами ригели выполняют также функцию связующего звена между балками, усиливая общую пространственную устойчивость каркаса.

Выбор типа ригеля и материала его изготовления должен основываться на расчете по предельным состояниям, учитывающем как эксплуатационные нагрузки, так и сейсмическую активность региона, ветровые и температурные воздействия. Ошибки на стадии проектирования могут привести к перерасходу материалов или, наоборот, к недопустимому снижению надежности конструкции.

Чем ригель отличается от балки и колонны: конструктивные особенности

Балки, как правило, используются для пролётов между опорами без формирования пространственного каркаса. Они воспринимают изгибающие моменты, но не обеспечивают общей жёсткости сооружения. Ригель же формирует устойчивость всей конструкции, передавая горизонтальные усилия, включая ветровые и сейсмические, на колонны.

Колонна – вертикальный несущий элемент, воспринимающий в первую очередь осевую нагрузку от ригелей и перекрытий. В отличие от ригеля, колонна работает на сжатие и редко на изгиб. Она не передаёт нагрузку на другие элементы, а аккумулирует её и передаёт вниз к фундаменту.

Конструктивно ригель армируется с учётом жёсткой заделки в колонны, особенно в железобетонных системах. Его сечение подбирается с учётом не только изгиба, но и поперечных сил, особенно в зонах опирания. Для балок чаще применяется шарнирное опирание, упрощающее расчёты и монтаж. Колонны проектируются с минимальным эксцентриситетом нагрузки, что требует точности в сопряжении с ригелями.

Выбор между ригелем, балкой и колонной зависит от архитектурного замысла, пролётов, предполагаемых нагрузок и типа сооружения. Применение ригелей особенно оправдано в каркасных зданиях, где требуется высокая пространственная жёсткость и устойчивость всей системы.

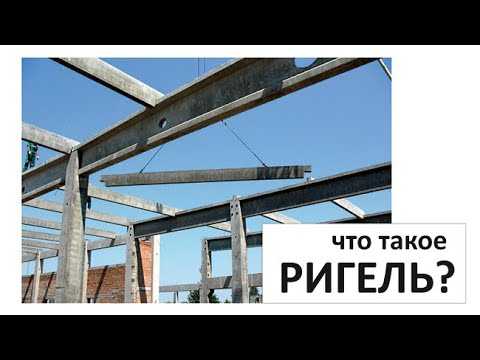

Где применяется ригель в монолитном и сборном строительстве

В монолитном строительстве ригель используется для жесткой связи вертикальных опор – колонн – и равномерного распределения нагрузки от перекрытий. Наиболее распространено применение ригелей в каркасно-монолитных зданиях от 5 до 25 этажей. Они формируют пространственную жесткость конструкции, передавая нагрузку от плит перекрытий на колонны. В монолитных паркингах ригели служат основой для плит безкапительных перекрытий, где они компенсируют изгибающий момент от транспортной нагрузки.

Ригели в монолите заливаются совместно с колоннами и плитами в рамках опалубочной системы. Их ширина и высота рассчитываются исходя из пролета между колоннами и эксплуатационной нагрузки. Обычно применяются сечениями 300×500 мм, 400×600 мм и выше – в зависимости от архитектурного решения и конструктивной схемы.

В сборном строительстве ригель – это готовый железобетонный элемент, устанавливаемый на колонны с помощью монтажных соединений. Он применяется преимущественно в производственных зданиях, складах и ангарах, где используется система сборных рам. В таких конструкциях ригели обеспечивают опору для плит покрытия и противостоят горизонтальным нагрузкам от ветра и оборудования. Для ускорения монтажа ригели часто комплектуются закладными деталями для сварного соединения с колоннами.

В многоэтажных зданиях сборного типа ригели используют в сочетании с крупнопанельными стенами и балками, формируя устойчивые пространственные каркасы. При этом обеспечивается точная геометрия узлов и прочностная совместимость с другими элементами, включая анкеровку арматуры и защиту от коррозии.

Для сравнения характеристик ригелей в двух типах строительства приведены ключевые параметры:

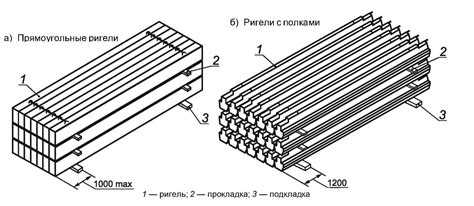

Как рассчитывается несущая способность ригеля

Расчёт несущей способности ригеля начинается с определения нагрузок: постоянной (вес конструкции, облицовка, перекрытия) и временной (полезная нагрузка, снег, ветер). Эти значения суммируются с учётом коэффициентов надёжности по нагрузке в соответствии с СП 20.13330.2016.

Далее рассчитываются внутренние усилия: изгибающий момент и поперечная сила. Для ригелей, работающих на изгиб, основным критерием является прочность при изгибающем моменте. Расчёт ведётся по формуле: M ≤ R_b · W, где M – расчётный момент, R_b – расчётное сопротивление бетона на сжатие, W – момент сопротивления сечения. Для стального ригеля применяется аналогичная формула, но с учётом расчётного сопротивления стали R_y.

При наличии армирования учитываются площади и расположение арматуры. Расчётное сопротивление арматуры R_s подбирается в зависимости от её класса. Проверяется условие: M ≤ R_s · A_s · z, где A_s – площадь арматуры, z – плечо внутренней пары сил, обычно принимаемое как 0,9h₀, где h₀ – рабочая высота сечения.

Поперечная сила V проверяется по формуле: V ≤ R_b · b · h₀ или с учётом косвенного армирования – V ≤ R_sw · A_sw / s · z, где A_sw – площадь поперечной арматуры на шаг s.

Для предотвращения прогиба проверяется жёсткость ригеля. Расчётный прогиб не должен превышать предельного значения, указанного в СП 63.13330.2018. Прогиб рассчитывается по методике второго предела прочности с учётом ползучести и трещинообразования.

При расчёте необходимо учитывать конструктивные особенности: длину пролёта, тип опирания, наличие отверстий, а также работу ригеля в составе рамной схемы или настила. Расчёты проводятся как в обычном, так и в предельном состоянии с учётом коэффициентов надёжности по нагрузке и материалам.

Какие материалы используют для изготовления ригелей

Железобетон – основной материал для ригелей в монолитных и сборных каркасах. Применяют тяжелый бетон классов не ниже B25 с арматурой A400 или A500. Важны прочность на изгиб и устойчивость к нагрузкам в узлах сопряжения с колоннами.

Сталь используется при необходимости перекрытия больших пролетов и уменьшения массы конструкций. Применяют прокатные двутавры, сварные балки из листовой стали толщиной от 8 мм, а также коробчатые профили. Класс стали – не ниже С255, для ответственных объектов – С345 и выше.

Дерево применимо в малоэтажном и деревянном домостроении. Используют клееную древесину хвойных пород, высушенную до 12–15% влажности. Нагрузку учитывают по расчетной прочности, чаще всего применяют балки сечением не менее 150×200 мм.

Композитные материалы (например, углепластик или стеклопластик) применяют в инженерных сооружениях с особыми требованиями к весу и стойкости к агрессивной среде. Их используют ограниченно – преимущественно в мостостроении и промышленных объектах.

Выбор материала определяется не только нагрузками, но и условиями эксплуатации, требованиями к огнестойкости, скорости монтажа и допустимой деформацией.

Как ригель влияет на жесткость и устойчивость каркаса

Ригель работает как горизонтальный силовой элемент, перераспределяющий нагрузку между вертикальными стойками и повышающий пространственную жесткость конструкции. Он предотвращает смещения и деформации, особенно в зонах концентрации нагрузок – у проемов, в местах соединений перекрытий и колонн.

При расчетах прочности учитывается модуль упругости материала ригеля, его момент инерции и длина пролета. Например, стальной ригель с моментом инерции 5000 см⁴ при пролете 6 метров обеспечивает прогиб менее L/300 при нормативной нагрузке, что соответствует требованиям СП 63.13330.2018.

В каркасных системах ригели принимают изгибающие и поперечные усилия, снижая требования к колоннам по устойчивости. Это позволяет использовать менее массивные стойки без ущерба для общей надежности. При этом важно обеспечивать жесткость узлов соединения – шарнирные крепления снижают эффективность ригеля как элемента пространственной связи.

При проектировании рекомендуется использовать сдвоенные ригели или усиливать профиль в точках максимального момента. Для монолитных конструкций эффективны бетонные ригели с армированием в зонах растяжения. Их точное армирование по расчетной схеме критично для обеспечения расчетной жесткости.

Отсутствие или неправильный подбор ригеля ведет к увеличению горизонтальных перемещений, снижению устойчивости к ветровым и сейсмическим воздействиям. Жесткий ригель предотвращает образование механических шарниров и «раскрытие» каркаса при циклических нагрузках.

Ошибки при проектировании и установке ригелей

Неправильное проектирование и монтаж ригелей приводит к снижению несущей способности и повышенному риску деформаций конструкции. Основные ошибки и рекомендации:

• Недооценка нагрузок: часто проектировщики занижают расчетные нагрузки, что ведет к выбору ригеля с недостаточным сечением. Следует учитывать все виды нагрузок: постоянные, временные, ветровые, сейсмические, а также воздействие на ригели смежных элементов.
• Неверный выбор материала: применение ригелей из неподходящих марок стали или бетона снижает долговечность и устойчивость. Рекомендуется использовать материалы с характеристиками, соответствующими проектным требованиям и нормативам.
• Ошибки при расчетах: игнорирование влияния концентраций напряжений в местах опирания и соединения ригелей вызывает появление трещин и местные разрушения. Необходимо проводить детальный анализ напряженно-деформированного состояния с учетом всех граничных условий.
• Неправильное опирание ригелей: отсутствие или неверный монтаж подкладок, уплотнителей и элементов крепления вызывает неравномерное распределение нагрузок и локальные перегрузки. Опоры должны обеспечивать жесткость и исключать возможность смещений ригелей при эксплуатации.
• Нарушение технологии монтажа: несоблюдение последовательности установки, неправильное закрепление и отсутствие временных поддержек ведут к смещениям и деформациям. Следует строго соблюдать проектные схемы монтажа и использовать специализированное оборудование.
• Недостаточный контроль качества сварных и болтовых соединений: дефекты сварки или неплотное затягивание болтов уменьшают прочность узлов и увеличивают риск аварийных ситуаций. Рекомендуется проведение неразрушающего контроля и обязательное соблюдение нормативных требований к соединениям.
• Игнорирование температурных и деформационных швов: отсутствие компенсационных швов вызывает появление внутренних напряжений и растрескивание ригелей. Проектировщики должны предусматривать необходимые швы с учетом температурных и усадочных изменений.

Вопрос-ответ:

Что такое ригель в строительстве и какую роль он выполняет?

Ригель — это горизонтальный элемент каркасной конструкции здания, который соединяет вертикальные стойки или колонны. Его основная задача — воспринимать и передавать нагрузки, распределяя вес между опорами, а также обеспечивать жесткость и устойчивость конструкции, препятствуя деформациям.

Какие материалы обычно применяются для изготовления ригелей и почему?

Ригели изготавливают из различных материалов: стали, железобетона, дерева и иногда из алюминия. Выбор зависит от типа здания, проектных требований и условий эксплуатации. Сталь и железобетон популярны за счет высокой прочности и долговечности, в то время как деревянные ригели применяют в легких конструкциях или при возведении частных домов.

Как ригель влияет на общую устойчивость здания при воздействии ветровых и сейсмических нагрузок?

Ригель помогает равномерно распределять горизонтальные нагрузки, такие как ветер или землетрясения, между стойками каркаса. Он предотвращает чрезмерные смещения и изгибы, укрепляя каркас и снижая риск разрушений. За счет этого здание сохраняет свою форму и целостность при неблагоприятных воздействиях.

Можно ли использовать ригели в строительстве многоэтажных зданий, и какие особенности при этом нужно учитывать?

Да, ригели широко применяются в многоэтажном строительстве. При этом важно учитывать их прочность и жесткость, чтобы выдерживать большие нагрузки от верхних этажей. Кроме того, следует правильно проектировать соединения с колоннами и предусматривать возможность компенсации температурных расширений и усадки материалов, чтобы избежать трещин и деформаций.
