ТЭН (трубчатый электронагреватель) является ключевым элементом в конструкции бойлера, обеспечивая преобразование электрической энергии в тепловую. Основная задача ТЭНа – нагрев воды до заданной температуры с минимальными теплопотерями и максимальной эффективностью.
Конструкция ТЭНа представляет собой металлическую трубку, внутри которой расположен спиралевидный нихромовый проводник, заключённый в диэлектрический наполнитель – обычно оксид магния. Внешняя оболочка чаще всего изготавливается из меди или нержавеющей стали, что определяет устойчивость элемента к коррозии и накипи.

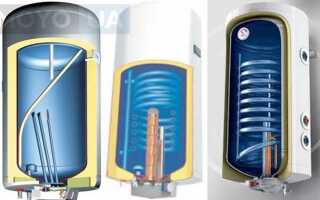

Существует два основных типа ТЭНов в бойлерах: мокрые и сухие. Мокрый ТЭН напрямую контактирует с водой, обеспечивая быстрый нагрев, но требует регулярной очистки от накипи. Сухой ТЭН изолирован в герметичной колбе и не соприкасается с водой, что снижает износ и увеличивает срок службы, однако уступает в скорости нагрева.
Выбор типа ТЭНа зависит от качества водопроводной воды, частоты использования бойлера и потребности в энергосбережении. При высоком содержании солей предпочтительнее использовать сухие нагреватели, чтобы снизить риски выхода из строя. Важно учитывать мощность ТЭНа: для бытовых бойлеров оптимальны значения от 1,2 до 2 кВт, обеспечивающие баланс между скоростью нагрева и нагрузкой на электросеть.
Регулярная диагностика и чистка ТЭНа позволяют продлить срок службы бойлера и предотвратить перегрев. Рекомендуется проверять состояние нагревательного элемента не реже одного раза в год, особенно в регионах с жёсткой водой.
Для чего нужен тэн в бойлере и как он работает
Внутри тэна размещена нихромовая спираль, обладающая высоким удельным сопротивлением. При прохождении электрического тока спираль нагревается, передавая тепло наполнителю – обычно это магнезит, который равномерно распределяет температуру по всей длине тэна и предотвращает его перегрев. Наружная оболочка из меди или нержавеющей стали обеспечивает устойчивость к коррозии и контакт с водой.
После включения бойлера термостат подаёт питание на тэн, который начинает прогрев воды. Процесс контролируется датчиком температуры, отключающим нагрев по достижении заданного значения. Для стабильной работы тэна важно поддерживать его чистоту: накипь снижает теплопередачу и ускоряет износ.
Рекомендация: регулярно очищайте тэн от накипи, особенно в регионах с жёсткой водой, и проверяйте магниевый анод, чтобы продлить срок службы нагревателя.

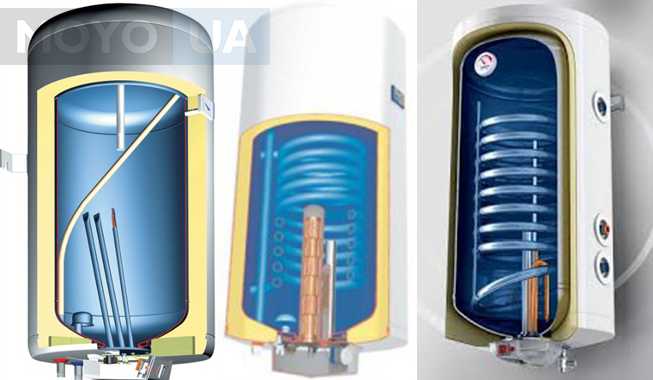

Разновидности тэнов: погружные и сухие – в чём разница
Погружной тэн контактирует непосредственно с водой, что обеспечивает высокий коэффициент теплопередачи. Это упрощает конструкцию и снижает стоимость устройства. Однако такой элемент подвержен накипи, особенно при жёсткой воде. Накипь снижает эффективность нагрева и увеличивает потребление энергии. Для очистки требуется демонтаж, что затрудняет обслуживание.
Сухой тэн изолирован от воды герметичной трубкой и помещён в специальную керамическую колбу. Нагрев происходит через теплопередачу от колбы к воде. Преимущество – отсутствие прямого контакта с жидкостью, что минимизирует образование накипи и упрощает обслуживание. Ресурс работы выше, риск пробоя – ниже. Однако стоимость таких тэнов выше, а передача тепла – менее эффективна, что может увеличить время нагрева.
Рекомендации: при регулярной эксплуатации с мягкой водой достаточно погружного тэна. Для регионов с высокой жёсткостью воды и приоритетом долговечности – предпочтительнее сухой тэн. Учитывайте совместимость с бойлером: конструктивная замена тэна требует точного соответствия по размеру и типу крепления.
Материалы изготовления тэнов и их влияние на срок службы
- Нихром (никель + хром) – широко применяется благодаря высокой устойчивости к перегреву и окислению. При правильной эксплуатации срок службы достигает 7–10 лет. Подходит для воды с любым уровнем минерализации.
- Нержавеющая сталь – дешевле, но подвержена коррозии при контакте с жёсткой водой. ТЭНы из нержавейки требуют регулярной очистки от накипи. Ресурс – около 3–5 лет.
- Медная оболочка – обеспечивает быстрый нагрев и равномерное распределение температуры. Чувствительна к агрессивным соединениям в воде. Средний срок службы – 4–6 лет при наличии анода и своевременном обслуживании.
- Керамические тэны – изолированная спираль исключает контакт с водой. Нет накипи, не требуется частая очистка. Срок службы превышает 10 лет, но чувствительны к резким перепадам температуры.
Для увеличения ресурса тэна рекомендуется:
- Выбирать материалы, соответствующие жёсткости и составу воды в регионе.

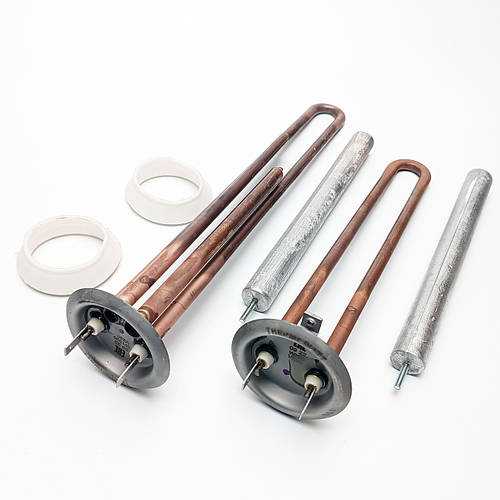

- Устанавливать магниевый анод и менять его не реже одного раза в 1–2 года.
- Регулярно проводить обслуживание – промывку и очистку от накипи.
Правильный подбор материала тэна и соблюдение условий эксплуатации напрямую влияют на надёжность бойлера и безопасность его использования.

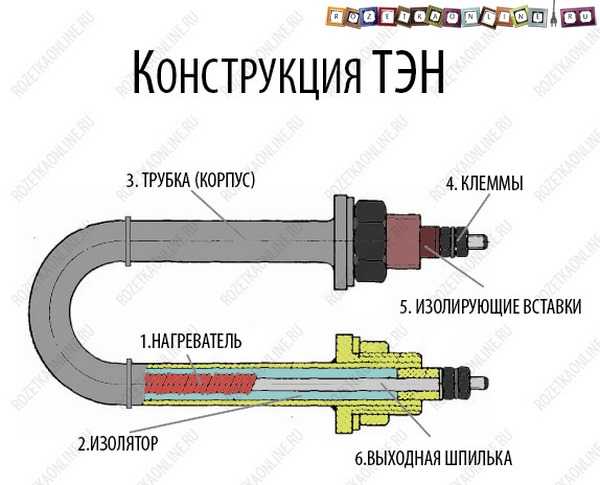

Конструкция тэна: основные элементы и их функции
ТЭН (трубчатый электронагреватель) состоит из металлической трубки, внутри которой расположен нихромовый нагревательный спиральный проводник. Спираль уложена по оси трубки и изолирована от стенок сыпучим диэлектриком – чаще всего оксидом магния с высокой теплопроводностью и термостойкостью. Такой наполнитель обеспечивает передачу тепла от спирали к оболочке при сохранении электрической изоляции.
Оболочка тэна изготавливается из нержавеющей стали или меди. Медные трубки обеспечивают высокую теплопередачу, но подвержены коррозии в агрессивной воде. Нержавеющая сталь более устойчива, особенно при наличии жесткости воды, но медленнее прогревается.

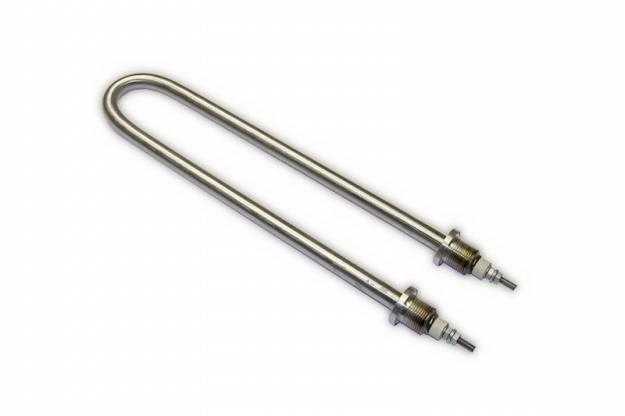

Форма тэна может быть U-образной, двойной П-образной или спиральной. Конфигурация влияет на распределение тепла и скорость нагрева. Для вертикальных бойлеров предпочтительны горизонтально ориентированные тэны, минимизирующие зону образования накипи.
Некоторые модели оснащаются термопредохранителем, встроенным в корпус тэна. Он отключает нагрев при перегреве, предотвращая выход устройства из строя. Рекомендуется выбирать тэны с термозащитой для повышения надежности.
Признаки неисправности тэна и способы диагностики
Один из основных признаков неисправности тэна – отсутствие нагрева воды при включённом бойлере. Если индикаторы на панели управления работают, а температура воды остаётся низкой даже через 1–2 часа после включения, вероятен обрыв цепи нагревателя.
Неестественные звуки во время работы – ещё один сигнал. Гул, потрескивание или свист указывают на образование накипи на поверхности тэна. Это ухудшает теплопередачу и может привести к перегреву и выходу из строя.
Срабатывание УЗО или автоматического выключателя при включении бойлера свидетельствует о пробое изоляции тэна на корпус. Влажность внутри корпуса и следы коррозии на фланце также могут указывать на нарушение герметичности.
Диагностика начинается с визуального осмотра. Сняв крышку бойлера и отключив его от сети, проверьте контакты и целостность проводов. Следующий шаг – замер сопротивления тэна мультиметром. Для тэна мощностью 2 кВт нормальное сопротивление составляет около 26 Ом (±10%). Значение «0» говорит о коротком замыкании, «бесконечность» – об обрыве цепи.
Дополнительно проводится проверка на пробой изоляции. Установите мультиметр в режим прозвонки и измерьте сопротивление между клеммами тэна и металлическим корпусом бойлера. Любое значение, кроме бесконечности, свидетельствует о пробое.
Если на поверхности тэна видны плотные отложения накипи, рекомендуется его извлечение и чистка. После демонтажа следует осмотреть уплотнительное кольцо и заменить его при признаках износа.

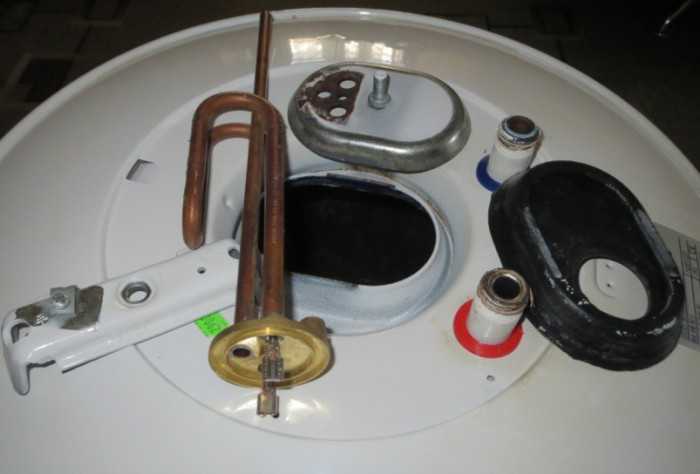

Замена тэна в бойлере: пошаговая инструкция
1. Отключение питания и слива воды. Перед началом работы обязательно отключите бойлер от электросети. Закройте подачу холодной воды и слейте воду через сливной клапан или сливной шланг, чтобы избежать подтеканий и повреждений при демонтаже тэна.
2. Снятие декоративной крышки и защитного кожуха. Обычно крышка крепится на защёлках или винтах. Снимите её аккуратно, чтобы не повредить пластиковые детали и проводку.
3. Отсоединение электрических проводов. Запомните или сфотографируйте расположение проводов на тэне. Аккуратно отсоедините клеммы, избегая повреждений изоляции и контактов.
4. Откручивание тэна. Используйте гаечный ключ соответствующего размера (чаще всего 1″ дюйм). Поворачивайте против часовой стрелки, приложив усилие, но без рывков, чтобы не повредить резьбу или корпус бойлера.
5. Очистка посадочного места. Удалите старую резьбовую уплотнительную прокладку или ленту ФУМ. Осмотрите резьбу на предмет коррозии и при необходимости обработайте её мелкой наждачной бумагой.
6. Установка нового тэна. Нанесите новую уплотнительную ленту ФУМ или замените прокладку на резиновую, подходящую по диаметру. Вкрутите тэн вручную, затем затяните гаечным ключом с контролируемым усилием – не более 15-20 Нм, чтобы избежать деформаций.
7. Подключение электропроводки. Подсоедините провода согласно схеме, убедитесь в плотности контактов и отсутствии оголённых участков. При необходимости замените изношенные клеммы.
8. Сборка и проверка герметичности. Установите защитный кожух и крышку. Откройте подачу воды и заполните бойлер, следя за отсутствием протечек вокруг тэна.
9. Включение и тестирование. Включите питание бойлера и убедитесь, что тэн нагревается без посторонних звуков и запахов. Проверьте работу термостата и защитных систем.

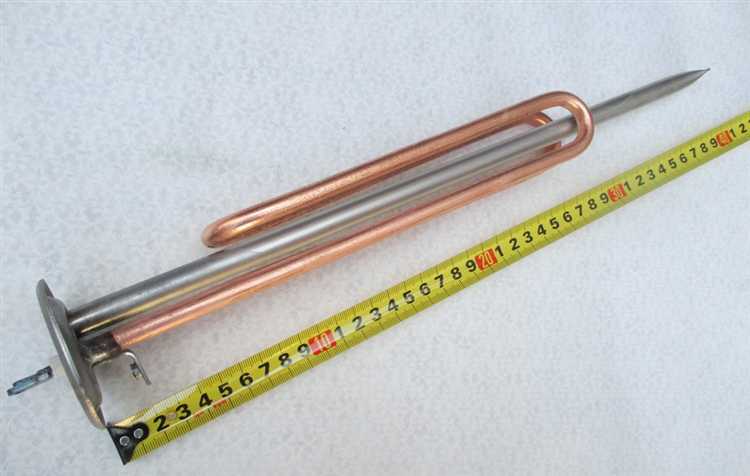

Как выбрать тэн при покупке нового или замене старого

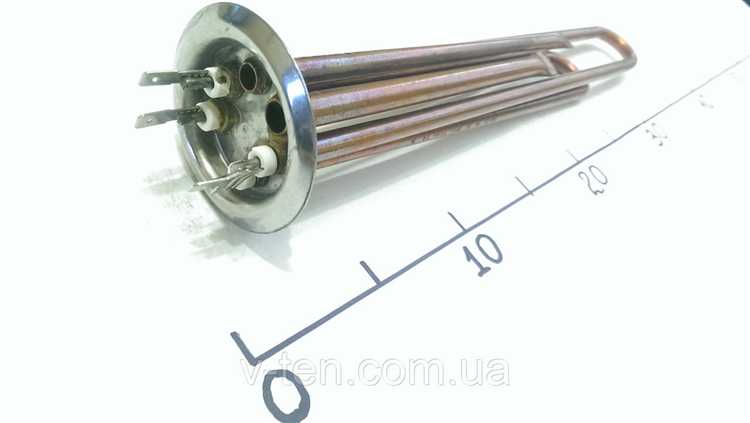

Для правильного выбора тэна необходимо учитывать его мощность, тип крепления и материал нагревательного элемента. Мощность должна соответствовать объему бойлера: для 50-литровых моделей обычно подходят тэны мощностью 1,5–2 кВт, для 80–100 литров – 2–2,5 кВт. Недостаточная мощность увеличит время нагрева воды, а избыточная может привести к преждевременному износу оборудования.
Тип крепления определяется по месту установки: резьбовой тэн подходит для бойлеров с соответствующим патрубком, фланцевый – для моделей с фланцем. Подбирать тэн нужно строго под оригинальные размеры крепежа, чтобы избежать протечек и повреждений.
Материал нагревательного элемента влияет на срок службы и устойчивость к коррозии. Медные тэны хорошо проводят тепло и устойчивы к накипи, но не подходят для агрессивной воды с высоким содержанием солей. Нержавеющая сталь и инколой выдерживают жесткие условия эксплуатации, но обладают чуть меньшей теплопроводностью.
Важно учитывать наличие термодатчика: если бойлер им оснащён, новый тэн должен иметь отверстие для его установки. При замене старого тэна стоит проверять его характеристики и подбирать идентичные или улучшенные параметры, ориентируясь на рекомендации производителя бойлера.
Обязательно проверяйте напряжение питания и соответствие тэна электрическим параметрам вашего бойлера, чтобы избежать перегрева и выхода из строя.
Вопрос-ответ:
Для чего в бойлере используется ТЭН?
ТЭН служит для нагрева воды внутри бойлера. Он преобразует электрическую энергию в тепло, обеспечивая подачу горячей воды для бытовых нужд.
Как устроен ТЭН, применяемый в бойлерах?
ТЭН представляет собой металлическую трубку с нагревательным элементом внутри. Внутри находится спираль из специального сплава, которая при прохождении электрического тока нагревается. Трубка заполнена теплоотводящим материалом, защищающим спираль и равномерно распределяющим тепло.
Какие виды ТЭНов бывают и чем они отличаются?
Существуют сухие и мокрые ТЭНы. Мокрые погружаются прямо в воду, что позволяет быстро нагревать жидкость, но требует качественного антикоррозийного покрытия. Сухие ТЭНы заключены в металлический кожух и не контактируют с водой напрямую, что уменьшает риск выхода из строя и увеличивает срок службы.
Что происходит, если ТЭН в бойлере выходит из строя?
При неисправности ТЭНа вода перестает нагреваться, что делает бойлер бесполезным. Кроме того, поврежденный нагреватель может привести к повышенному расходу электроэнергии или даже к короткому замыканию, что требует срочной замены элемента.
Как правильно ухаживать за ТЭНом в бойлере, чтобы продлить его работу?
Регулярная очистка от накипи помогает сохранить эффективность нагревателя. Использование фильтров для смягчения воды и проверка состояния анода в бойлере также снижают риск повреждения ТЭНа. При появлении первых признаков ухудшения работы стоит обратиться к специалисту для диагностики.
Для чего в бойлере используется ТЭН?
ТЭН в бойлере служит для нагрева воды. Он преобразует электрическую энергию в тепловую, что позволяет быстро и равномерно поднимать температуру воды до нужного уровня.
