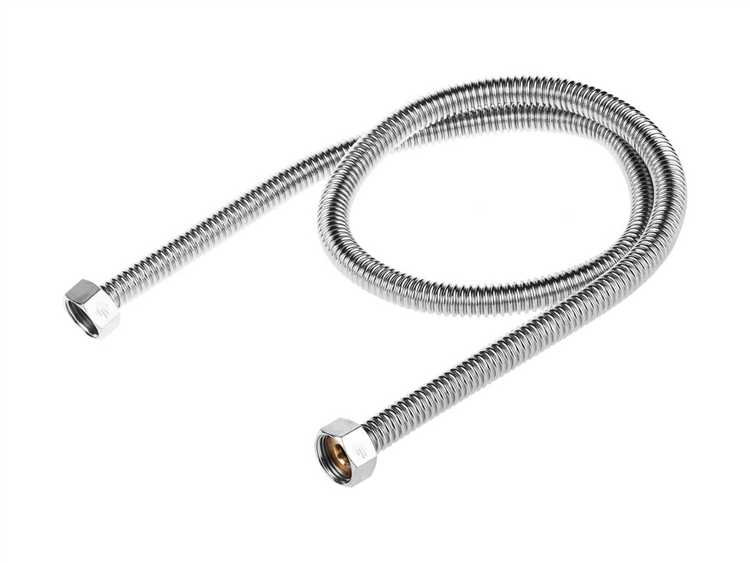

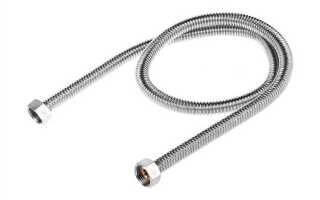

Что такое сильфонная подводка для воды

Сильфонная подводка для воды представляет собой гибкий металлический рукав, выполненный из нержавеющей стали с гофрированной структурой. Основная особенность конструкции – наличие сильфона, который обеспечивает высокую гибкость и устойчивость к гидроударам. Наружный диаметр таких подводок чаще всего варьируется от 10 до 25 мм, а длина – от 200 мм до 1500 мм, что позволяет использовать их в условиях ограниченного пространства и при сложной геометрии разводки.

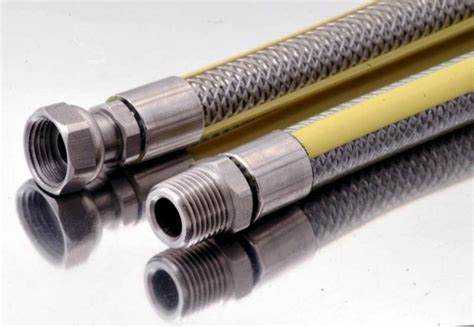

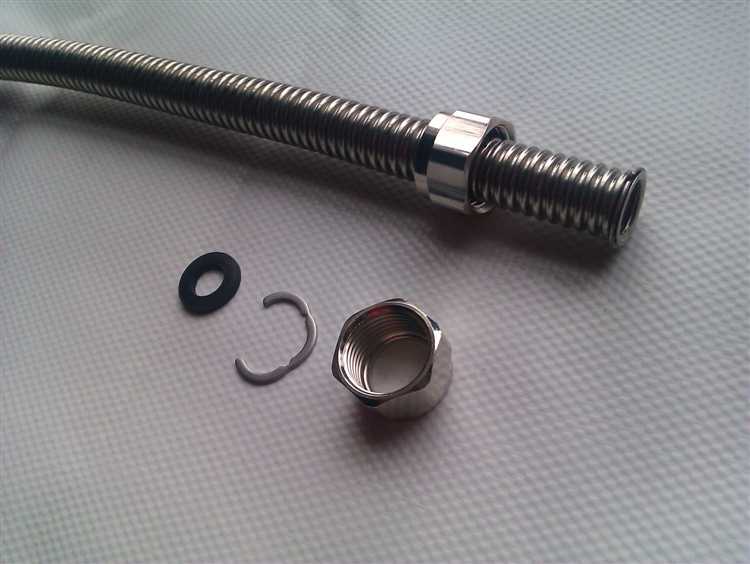

Конструктивно подводка состоит из внутреннего гофрированного шланга и накидных гаек или штуцеров на концах, изготовленных из латуни или нержавеющей стали. Стыковка с сантехническими приборами обеспечивается за счёт уплотнительных колец и высокоточной резьбы. Ресурс эксплуатации превышает 10 лет при условии соблюдения допустимого давления до 16 бар и температур от -50 °C до +250 °C.

Сильфонные подводки рекомендованы для подключения водонагревателей, котлов, смесителей и бытовой техники, особенно в случаях, когда требуется компенсация вибраций или перемещений. В отличие от резиновых или армированных аналогов, они не подвержены старению и не теряют герметичности со временем. При выборе следует учитывать класс прочности, тип соединений и наличие сертификатов соответствия.

Из каких материалов изготавливают сильфонную подводку для воды

Сильфонная подводка для воды изготавливается преимущественно из нержавеющей стали, однако конструкция включает несколько компонентов, каждый из которых выполняет важную функцию и изготавливается из специализированных материалов.

• Гофрированный сильфон – производится из нержавеющей стали марок AISI 304, AISI 316 или AISI 321. AISI 304 используется чаще всего благодаря устойчивости к коррозии и температурным перепадам. AISI 316 применяется в системах с повышенными санитарными требованиями или в агрессивной среде. AISI 321 – термостойкий вариант, подходящий для горячего водоснабжения.

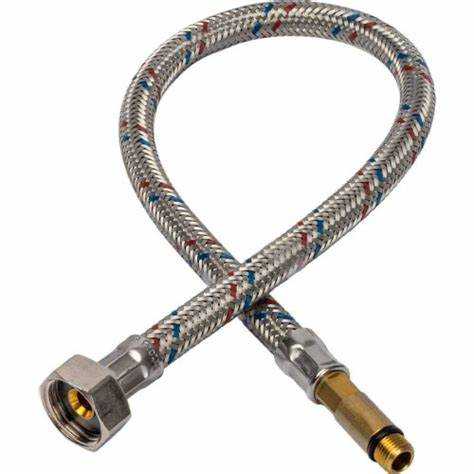

• Оплетка – также изготавливается из нержавеющей стали, чаще всего AISI 304. Оплетка защищает сильфон от механических повреждений и ограничивает его растяжение при давлении.
• Фитинги (гайки, штуцеры) – могут быть выполнены из латуни (с антикоррозийным покрытием), нержавеющей стали или никелированной стали. Латунь предпочтительна за счёт хорошей герметичности и устойчивости к износу при многократных соединениях.
• Уплотнительные элементы – чаще всего применяются прокладки из фторопласта (PTFE), силикона или EPDM. Фторопласт выдерживает высокие температуры и не реагирует с большинством химикатов, силикон применяется в системах с питьевой водой, а EPDM подходит для горячей и холодной воды при умеренных давлениях.

Для длительной и безопасной эксплуатации рекомендуется выбирать подводку с сильфоном и оплёткой из AISI 304, латунными никелированными фитингами и прокладками из фторопласта. Эти материалы обеспечивают оптимальное соотношение прочности, гибкости и устойчивости к агрессивной водной среде.

Как устроен сильфон в конструкции гибкой подводки

Сильфон в гибкой подводке представляет собой герметичную гофрированную трубку из нержавеющей стали марки AISI 304 или AISI 316. Гофры изготавливаются методом гидроформовки или механической формовки, что обеспечивает эластичность и устойчивость к многократным изгибам без разрушения структуры металла.

Толщина стенки сильфона варьируется от 0,2 до 0,4 мм, что позволяет сохранить прочность при рабочем давлении до 10 атмосфер и температуре до +110 °C. При этом сильфон компенсирует температурные расширения и колебания давления, предотвращая разгерметизацию соединений.

Гофры расположены с определённым шагом и высотой, что влияет на гибкость и допустимый радиус изгиба. Чем меньше шаг и выше гофра, тем гибче изделие, но тем ниже его стойкость к гидроударам. Оптимальный вариант – умеренный шаг с одновитковыми гофрами, обеспечивающими баланс между гибкостью и долговечностью.

Сильфонная часть соединяется с фитингами с помощью аргонодуговой сварки, что исключает утечки на швах. Для защиты от механических повреждений внешняя часть подводки может иметь оплётку из нержавеющей проволоки, однако в некоторых моделях сильфон остаётся открытым для облегчения монтажа в ограниченном пространстве.

Рекомендация: при выборе подводки обращайте внимание на высоту и равномерность гофр – деформации указывают на снижение герметичности и прочности конструкции.

Чем сильфонная подводка отличается от резиноармированной

Для стационарных систем с повышенными требованиями к температуре и давлению предпочтительна сильфонная подводка. В случаях, когда важна простота монтажа и низкая стоимость, допустимо применение резиноармированной. Однако в зонах с нестабильным давлением или агрессивной средой использование резиноармированной подводки крайне не рекомендуется.

На какие параметры давления и температуры рассчитана сильфонная подводка

Сильфонная подводка для воды рассчитана на рабочее давление до 10 атмосфер, что соответствует 1 МПа. Некоторые модели промышленного назначения выдерживают до 16 атмосфер, однако в бытовых условиях такие параметры избыточны. При выборе подводки важно учитывать давление в системе водоснабжения – в многоквартирных домах оно обычно не превышает 6 атмосфер, но возможны кратковременные скачки до 8–9 атмосфер.

Температурный диапазон эксплуатации сильфонных подводок варьируется от –50 °C до +250 °C. Такие характеристики обеспечиваются использованием нержавеющей стали марки AISI 304 или AISI 316, обладающей высокой термостойкостью. При подаче горячей воды с температурой выше +100 °C необходимо убедиться, что уплотнительные элементы (чаще всего из фторкаучука или силикона) рассчитаны на соответствующую нагрузку. Использование сильфонной подводки при температуре выше рекомендованной приводит к разрушению уплотнений и утечкам.

Для стабильной и безопасной работы необходимо выбирать подводку с запасом прочности минимум 30% по давлению и температуре относительно реальных условий эксплуатации. Это особенно актуально для систем с водонагревателями, где возможны резкие перепады параметров.

Как выбрать длину и диаметр сильфонной подводки под конкретную задачу

Длина подводки должна обеспечивать свободное подключение без натяжения и изгибов с радиусом менее 50 мм. При выборе ориентируйтесь на расстояние между точками подключения, добавляя запас 20–30 мм. Например, при межосевом расстоянии 320 мм рекомендуется использовать подводку длиной 350 мм.

Нельзя выбирать подводку с избыточной длиной: провисание приводит к вибрациям и ускоренному износу сильфона. Изгиб подводки должен быть плавным, без резких углов – минимальный радиус изгиба указывается производителем и зависит от диаметра.

Диаметр выбирается по пропускной способности. Для бытовых смесителей и стиральных машин подходит внутренний диаметр 8–10 мм. Для душевых кабин и бойлеров – 12 мм и более. При недостаточном диаметре падает давление, возрастает шум и нагрузка на соединения.

Наружный диаметр влияет на устойчивость к внешнему повреждению. В условиях ограниченного пространства выбирают минимально допустимый вариант, но с учетом требуемого внутреннего диаметра и толщины стенок. Для подключения приборов с высоким расходом воды применяются подводки с увеличенной толщиной стенки и внутренним диаметром от 15 мм.

Всегда учитывайте тип резьбы: ½ дюйма – стандарт для смесителей, ¾ – для бойлеров и фильтров. Соединения должны быть совместимы по диаметру и типу (наружная/внутренняя резьба).

Какие типы присоединительных фитингов используются в сильфонных подводках

В сильфонных подводках для воды применяются фитинги, обеспечивающие надежное герметичное соединение и компенсирующие вибрации и тепловые расширения. Основные типы присоединительных фитингов включают:

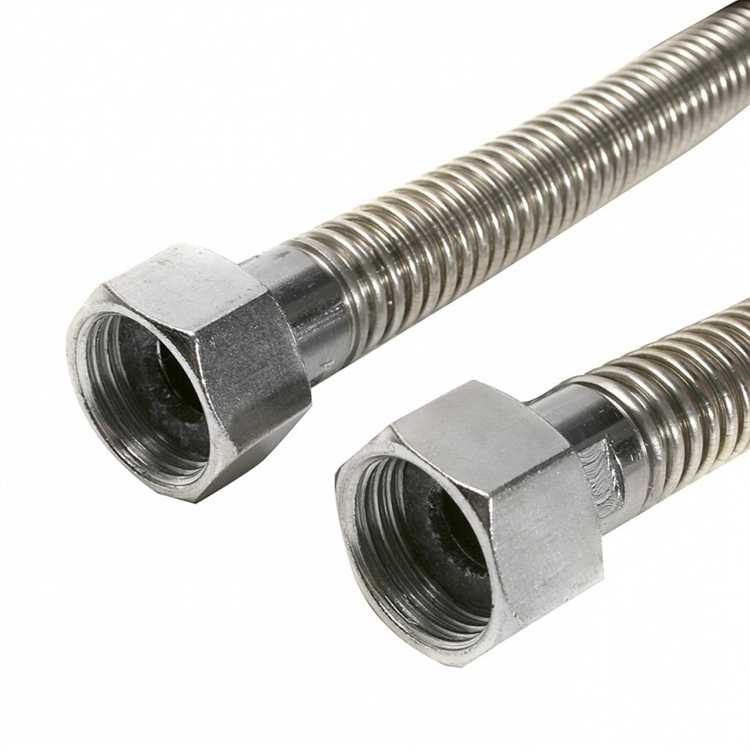

• Гайки с внутренней резьбой (ВР) – используются для подключения к резьбовым штуцерам трубопровода. Чаще всего применяются стандартные метрические резьбы М22х1.5 или G3/4″. Рекомендуется использовать с уплотнительными прокладками из паронита или фторопласта для предотвращения протечек.
• Штуцеры с наружной резьбой (НР) – обеспечивают соединение с резьбовыми элементами трубопровода или арматуры. Наиболее востребованы размеры 1/2″, 3/4″, 1″. Для повышения надежности уплотнения используют герметики на основе силикона или ФУМ-ленты.
• Цанговые зажимы – применяются для подсоединения гибких сильфонных шлангов к металлическим трубам без резьбы. Цанга плотно фиксирует трубу, предотвращая соскальзывание и утечки под давлением до 16 бар.
• Фланцевые соединения – используются на крупных диаметрах сильфонных подводок (от 50 мм и выше). Обеспечивают разъемное, но прочное соединение с трубопроводом. Применяются уплотнительные прокладки из резины или паронита, выдерживающие температуру до 120 °C.
• Пресс-фитинги – современные решения для быстрого монтажа без сварки или резьбы. Имеют специальные зажимные кольца, обеспечивающие герметичность и высокую прочность соединения. Рекомендуются для систем с рабочим давлением до 10 бар.

Выбор фитинга зависит от условий эксплуатации, диаметра и материала трубопровода, а также требуемой герметичности. При монтаже важно использовать правильные инструменты и уплотнительные материалы, чтобы избежать повреждения сильфонной подводки и обеспечить долговечность соединения.

Как монтировать сильфонную подводку без риска повреждения

Перед установкой сильфонной подводки тщательно проверьте комплектность и отсутствие деформаций на сильфоне. Для монтажа используйте только соответствующие инструменты – разводные ключи с защитными накладками или специальные ключи для фитингов.

Перед подключением демонтируйте защитные колпачки, не повредив уплотнительные элементы. При вкручивании фитингов соблюдайте момент затяжки, рекомендованный производителем, обычно 15–20 Нм, чтобы избежать деформации сильфона или резьбы.

Устанавливайте подводку без изгибов с радиусом не менее 4 диаметров трубы. Не допускайте перекручивания сильфона, что приводит к микротрещинам и ускоренному износу. При необходимости используйте гибкие компенсаторы или дополнительные крепления.

При монтаже в узких пространствах избегайте чрезмерного давления на корпус и сильфон. Для контроля герметичности используйте воду под давлением, соответствующим рабочему уровню, избегая резких перепадов.

После установки обеспечьте виброизоляцию и защиту от механических ударов, используя монтажные кронштейны или демпфирующие накладки. Регулярно проверяйте целостность и отсутствие подтеков в первые недели эксплуатации.

В каких случаях сильфонная подводка не подходит для подключения воды

Сильфонная подводка не рекомендуется для систем с рабочим давлением выше 1,6 МПа, так как превышение этого параметра увеличивает риск разрыва или деформации металлической гофры. При постоянных гидроударах и пульсациях давления сильфон теряет герметичность и сокращает срок службы.

При агрессивных химических средах, например, в водах с высоким содержанием хлора или кислот, металл сильфона подвергается коррозии. В таких условиях предпочтительнее использовать материалы с антикоррозионным покрытием или композитные трубопроводы.

Сильфонные подводки не подходят для подключения горячей воды с температурой выше 110 °C, так как металл и уплотнители теряют эластичность и прочность. Для систем с высокотемпературной водой лучше применять подводки из специализированных жаропрочных материалов.

Также нецелесообразно использовать сильфон в местах с частыми механическими нагрузками и вибрацией, которые могут вызвать усталостные повреждения металла. В таких случаях следует применять армированные гибкие шланги или компенсаторы с демпфирующими элементами.

Вопрос-ответ:

Как устроена сильфонная подводка для воды и из каких основных частей она состоит?

Сильфонная подводка представляет собой гибкую трубку с внутренним волнистым металлическим элементом — сильфоном, который обеспечивает эластичность. Снаружи сильфон покрыт защитным оплеточным материалом, чаще всего из нержавеющей стали, для повышения прочности и защиты от механических повреждений. На концах подводки расположены фитинги, которые служат для подключения к водопроводной системе и сантехническому оборудованию.

В каких ситуациях лучше всего использовать сильфонную подводку для подачи воды?

Сильфонная подводка подходит для случаев, когда требуется компенсировать небольшие смещения или вибрации в системе, например, при подключении стиральных машин, водонагревателей или смесителей. Ее гибкость помогает избежать повреждений труб и соединений, особенно в ограниченных пространствах или при сложной разводке водоснабжения.

Какие преимущества у сильфонной подводки по сравнению с обычными гибкими шлангами?

Главное отличие — высокая устойчивость к перепадам давления и температур благодаря металлическому сильфону. Такая конструкция меньше подвержена разрывам и протечкам, выдерживает большую механическую нагрузку. Также сильфонные подводки обычно долговечнее, они не теряют эластичности и не разбухают под воздействием воды.

Как правильно выбрать сильфонную подводку для конкретной бытовой задачи?

Необходимо учитывать диаметр подводки, который должен соответствовать диаметру труб и оборудования. Также обращают внимание на длину шланга — она должна быть достаточной для удобного подключения без натяжения. Важно проверить максимальное давление и температуру, которые выдерживает сильфон, чтобы они соответствовали параметрам вашей системы водоснабжения.

Какие меры безопасности и эксплуатации стоит соблюдать при использовании сильфонной подводки?

Не рекомендуется перегибать подводку под острым углом, чтобы не повредить металлический сильфон. Следует избегать воздействия химически агрессивных веществ и резких перепадов температуры за пределами заявленных характеристик. Регулярно проверяйте состояние подводки на предмет износа и повреждений, особенно в местах соединений. При замене оборудования или ремонте всегда перекрывайте подачу воды.

Как устроена сильфонная подводка для воды и из каких материалов она изготавливается?

Сильфонная подводка представляет собой гибкую трубу, состоящую из нескольких слоев. Внутренний слой обычно изготавливается из устойчивого к воздействию воды и температуры материала, например, из пищевого полиэтилена или резины. Снаружи труба покрыта металлической гофрированной оболочкой — сильфоном, которая придает конструкции прочность и гибкость. Такая комбинация обеспечивает надежность соединения и способность компенсировать небольшие смещения, вибрации и деформации, что важно для систем водоснабжения. Концы подводки оснащены фитингами для удобного подключения к водопроводным трубам и сантехническим приборам.

В каких случаях лучше использовать сильфонную подводку для воды вместо жестких труб?

Сильфонная подводка предпочтительна в ситуациях, когда необходима гибкость и простота монтажа. Она хорошо подходит для подключения сантехнических приборов в ограниченных пространствах, где жесткие трубы сложно или неудобно прокладывать. Кроме того, сильфон способен компенсировать небольшие движения и вибрации, возникающие в системе, что снижает риск повреждений и протечек. Такой тип подводки часто применяют при замене старых труб или ремонте, так как монтаж занимает меньше времени и не требует точной подгонки. Однако при больших нагрузках или в местах с высоким давлением стоит выбирать усиленные варианты или другие решения.
