Стойка – это вертикальный конструктивный элемент, предназначенный для восприятия и передачи нагрузки от перекрытий, кровли или других частей здания на фундамент. Чаще всего она входит в состав каркасных и каркасно-щитовых конструкций. Применяется в жилом, промышленном и временном строительстве, а также при возведении опалубки и различных инженерных конструкций.
Материал стойки подбирается в зависимости от назначения и условий эксплуатации. Для деревянных домов используют брус или строганную доску сечением от 50×100 мм и выше. В металлических каркасах чаще применяются профильные трубы сечением 60×60 мм и более, а также двутавры и швеллеры. В монолитном строительстве стойки выполняют функцию опор для опалубки и изготавливаются из стали или алюминия с телескопической регулировкой по высоте.
При проектировании важно учитывать расчётную нагрузку, шаг установки и тип соединения стойки с другими элементами. Ошибки в этих параметрах могут привести к деформации конструкции или разрушению. Расчётное сечение и высота стойки определяются исходя из нагрузок, действующих на неё: собственного веса перекрытий, временной нагрузки от оборудования и людей, а также возможных ветровых и снеговых нагрузок.
Для повышения жёсткости стойки часто объединяются с ригелями и распорками, образуя пространственные каркасы. Это особенно актуально при строительстве многоэтажных зданий, ангаров и быстровозводимых конструкций. Использование заводских стоек с сертифицированными характеристиками позволяет упростить расчёты и ускорить монтаж.
Назначение стойки в несущих и ограждающих конструкциях
В ограждающих конструкциях стойки играют роль каркаса для крепления облицовочных, теплоизоляционных и герметизирующих материалов. Например, в вентфасадах металлические стойки фиксируют облицовочные панели и выдерживают ветровую нагрузку. В сэндвич-панельных стенах стойки позволяют распределить усилия на соединительные элементы и предотвратить деформации.
Для несущих стоек важна точность расчётов по прочности и устойчивости. Используют сталь, железобетон, древесину с обязательным учетом продольной гибкости, расчётной длины и сечений. При выборе сечения и материала ограждающих стоек приоритет отдают теплоизоляционным характеристикам, коррозионной стойкости и монтажной совместимости с облицовкой.
В многопролётных каркасах стойки располагаются с шагом, определяемым типом перекрытия и расчётными нагрузками. Для стеновых систем с утеплением применяют стойки с терморазрывом, чтобы снизить теплопотери. При монтаже учитывается необходимость компенсационных зазоров, чтобы исключить линейные деформации от температурного расширения и усадки материалов.
Материалы, применяемые для изготовления стоек
Выбор материала для стоек зависит от расчетной нагрузки, условий эксплуатации и требований к сроку службы конструкции. Применяются следующие типы материалов:
- Сталь. Чаще всего используют прокат из углеродистой стали марок Ст3, 09Г2С, реже – легированные сплавы при повышенных требованиях к прочности и коррозионной стойкости. Применяются двутавры, швеллеры, профильные трубы. Горячекатаные изделия выдерживают высокие нагрузки, применимы для несущих конструкций каркасов зданий, ангаров, мостов.
- Железобетон. Применяется в капитальном строительстве при возведении зданий с высокой этажностью. Изготавливаются на месте или поставляются в виде сборных элементов. Используются армирующие стержни класса A500C или АIII. Важна точность соблюдения технологии заливки и ухода за бетоном.
- Дерево. Применяется в частном строительстве, при возведении временных конструкций и в малоэтажном домостроении. Используются брусья из хвойных пород (сосна, ель), предварительно обработанные антисептиками и антипиренами. Ограничения: подверженность биопоражению, сравнительно низкая несущая способность.
- Алюминиевые сплавы. Уместны там, где важен малый вес: навесные конструкции, временные подмости, экспозиционные стенды. Изготавливаются в виде профильных труб с анодированием или порошковым покрытием. Устойчивы к коррозии, но дороже стали.
- Полимеры и композиты. Используются редко, преимущественно в агрессивных средах или в проектах с особыми требованиями к диэлектрическим свойствам. Пример – стеклопластиковые стойки, устойчивые к кислотам и щелочам, не проводящие ток.
При проектировании стоек учитываются не только механические характеристики материала, но и коэффициенты продольного изгиба, устойчивость к циклическим нагрузкам, температурные деформации. Для стальных и железобетонных стоек обязательна проверка на потерю устойчивости по расчетной длине. Для деревянных – учет влажности и направления волокон.
Отличие вертикальных стоек от стоек с уклоном
Вертикальные стойки устанавливаются строго перпендикулярно основанию и применяются для передачи нагрузки по оси, без горизонтального смещения. Они используются в каркасах стен, перегородок и опорах, где требуется стабильное вертикальное распределение усилий.
Стойки с уклоном монтируются под углом к основанию и работают в условиях комбинированных нагрузок – сжимающих и изгибающих. Такие элементы применяются в стропильных системах, распорках и подкосах, где необходимо увеличить пространственную жёсткость конструкции и перераспределить усилия.
При расчётах вертикальных стоек учитывается в первую очередь осевая нагрузка. У стоек с уклоном дополнительно анализируются моменты и поперечные силы. Угол наклона влияет на воспринимаемую нагрузку и должен подбираться с учётом расчётной схемы.
Для вертикальных элементов критичны параметры гибкости и предельной длины. У наклонных – важна точка опоры, качество соединений и наличие растяжек или упоров. Ошибки при установке наклонных стоек приводят к потере устойчивости всей системы.
При монтаже вертикальные стойки требуют точной разметки и проверки отвеса. У наклонных – особое внимание уделяется надёжности узлов крепления и контролю за углом установки. Допускаются временные подкосы до фиксации основного каркаса.
Расчет допустимой нагрузки на строительную стойку
Допустимая нагрузка на стойку определяется с учётом прочности материала, сечения, длины и способа опирания. Для металлических стоек важны предел текучести, класс профиля и коэффициент гибкости. Например, для трубы из стали С255 с длиной 3 м и наружным диаметром 76 мм, стенкой 3,5 мм, при шарнирном закреплении, расчёт ведётся по формуле критической силы Эйлера с поправкой на продольный изгиб.
Для деревянных стоек используют нормативные значения предельных напряжений по СНиП II-25-80, корректируя их на длину, влажность и тип сечения. Например, для стойки сечением 100×100 мм из хвойной древесины 1-го сорта при длине 2,5 м и сжатии вдоль волокон допустимая нагрузка составит около 20–25 кН при центральной нагрузке.
Железобетонные стойки рассчитываются по предельным усилиям на сжатие с учётом армирования. При использовании арматуры класса А500 и бетона B25 стойка сечением 200×200 мм и длиной 3 м выдерживает порядка 400–500 кН при центральной нагрузке. Дополнительные расчёты требуются при наличии изгибающего момента или эксцентриситета.
Всегда учитываются коэффициенты запаса и надежности, установленные нормативами. При проектировании необходимо использовать актуальные данные СП и ГОСТ. Погрешности при оценке жёсткости и прочности приводят к недопустимым деформациям или потере устойчивости конструкции.
Применение стоек в опалубочных системах
Стойки в опалубке служат для вертикальной поддержки горизонтальных элементов, таких как перекрытия и ригели, до момента набора прочности бетоном. Они воспринимают нагрузку от массы конструкции, веса бетона, арматуры и рабочего персонала.
- Регулируемые телескопические стойки используются чаще всего. Диапазон высоты варьируется от 1,7 до 5,5 м. Стандартная несущая способность – 20–30 кН.
- Стальные стойки применяются при высоких нагрузках. Они устойчивы к деформациям, но требуют защиты от коррозии.
- Алюминиевые стойки легче, удобны при частой перестановке, однако уступают в прочности.
Для точного распределения усилий стойки устанавливают с шагом 1–1,5 м, в зависимости от толщины перекрытия и применяемой опалубки. Важна настройка высоты – отклонение не должно превышать 2 мм, иначе возможен провал или перекос перекрытия.
Перед монтажом проверяют ровность основания. Под пятки стоек обязательно укладывают доски или стальные пластины, особенно на грунтовом основании. После заливки бетона стойки не снимаются раньше 7 суток при обычных температурах и не менее 14 – при отрицательных. Точный срок зависит от марки бетона и температуры.
Повторное использование возможно только после проверки резьбы, целостности труб и фиксаторов. Нельзя применять стойки с вмятинами, трещинами или повреждённой резьбой.
Особенности монтажа стоек при сборке каркасов
При установке стоек важно соблюдать вертикальность с точностью не менее 2 мм на высоту 3 метра. Для проверки используют строительный уровень или отвес. Вертикальное положение стоек гарантирует правильное распределение нагрузок и предотвращает деформации конструкции.
Монтаж начинается с закрепления нижних опор стоек на фундаменте или направляющих. Крепеж должен обеспечивать жёсткое сцепление, исключающее смещение при нагрузках. Обычно применяют анкерные болты с шагом крепления не более 1,5 метра.
Перед установкой необходимо обработать участки стоек антикоррозийными составами, особенно если материал – металл. Это продлит срок службы и повысит устойчивость конструкции к воздействию влаги и химических веществ.
При сборке каркаса из деревянных стоек важно использовать крепеж с защитой от коррозии и гниения. Рекомендуется дополнительно применять гидроизоляционные прокладки между стойкой и основанием, чтобы избежать накопления влаги.
Расстояние между стойками рассчитывается в зависимости от нагрузки и типа обшивки, чаще всего оно варьируется от 600 до 1200 мм. Несоблюдение шага приводит к снижению прочности и увеличению вероятности прогиба.
При монтаже стоек на высоту свыше 4 метров целесообразно использовать временные укосины для предотвращения смещения до фиксации верхних ригелей. После закрепления основных элементов укосины снимают.
Рекомендуется выполнять последовательный монтаж: сначала устанавливаются угловые стойки, затем промежуточные, что обеспечивает правильное натяжение и выравнивание конструкции.

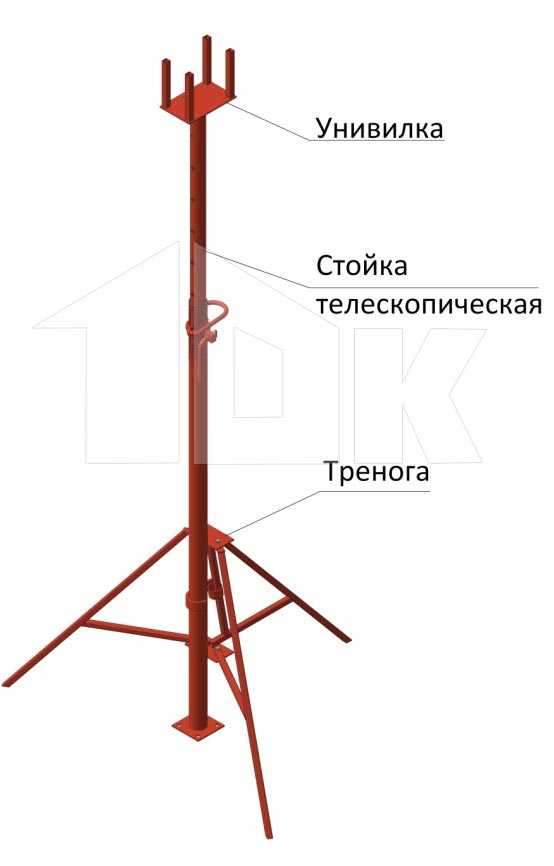

Регулируемые телескопические стойки: когда и зачем использовать
Регулируемые телескопические стойки применяются для временной опоры при бетонных работах, монтаже перекрытий и стен. Их конструкция позволяет изменять высоту в пределах от 1,6 до 3,2 метров (в зависимости от модели), что обеспечивает точную подгонку под проектные параметры.
Основное преимущество – возможность быстро адаптировать высоту без дополнительных инструментов, что ускоряет процесс установки опалубки и снижает риск деформаций конструкции. Стойки выдерживают нагрузку до 3 тонн, что подходит для большинства стандартных строительных задач.
Использование таких стоек оправдано при необходимости частой перенастройки высоты, например, при работе с многоуровневыми перекрытиями или в условиях ограниченного пространства, где традиционные несъемные стойки не подходят.
Рекомендации по применению включают обязательную проверку устойчивости после регулировки и установку подкладок для равномерного распределения нагрузки на основание. Важно избегать превышения максимальной рабочей нагрузки и повреждений резьбовых соединений при настройке.
В проектах с нестандартной высотой потолков или при нестабильном основании регулируемые телескопические стойки обеспечивают надежность и безопасность, снижая трудозатраты на монтаж и демонтаж временных опор.
Требования к проверке и замене стоек на строительной площадке
Проверка стоек должна проводиться регулярно, не реже одного раза в смену, с особым вниманием к целостности и геометрии элементов. При осмотре необходимо выявлять трещины, деформации, коррозию металлических деталей и повреждения деревянных частей. Любые следы изгиба, вмятин или расслоений считаются основанием для замены.
Стоит проверять надежность креплений и состояние регулирующих механизмов. Если винтовые домкраты имеют заедания или люфты, их эксплуатация запрещена. Штыри и фиксаторы должны надежно удерживать элементы без смещений.
При обнаружении стойки с дефектами допускается только полная замена. Ремонтные работы допускаются только при наличии официальных инструкций производителя и соответствующей квалификации персонала. Использование самодельных или временных решений не допускается.
Замена должна производиться с соблюдением техники безопасности: установка новых стоек выполняется при снятом или минимально нагруженном строительном элементе. Работы проводят при отсутствии ветра свыше 5 м/с и без дождя, чтобы исключить риск повреждения конструкции и травм персонала.
После установки новая стойка подлежит обязательной проверке геометрии и нагрузочной способности согласно нормативам СП и ГОСТ. Результаты осмотра фиксируются в журнале контроля состояния строительных конструкций.
Вопрос-ответ:
Что такое стойка в строительстве и для чего она служит?
Стойка — это вертикальный элемент конструкции, который используется для поддержания нагрузки от других частей здания или сооружения. Она принимает на себя вес перекрытий, балок или других элементов, передавая нагрузку на фундамент или нижние части конструкции. Благодаря стойкам достигается прочность и устойчивость строения.
Какие материалы применяются для изготовления строительных стоек?
Стойки делают из разных материалов, в зависимости от задач и условий строительства. Чаще всего используют дерево, сталь или бетон. Деревянные стойки применяют в лёгких или временных сооружениях, металлические — в более сложных конструкциях, где нужна высокая прочность, а бетонные — для несущих элементов в капитальных зданиях.
Как правильно устанавливать стойки при возведении каркасных домов?
Установка стоек начинается с разметки места их расположения на фундаменте или основании. Затем стойки закрепляют вертикально с помощью специальных креплений или распорок, чтобы исключить наклон. Важно проверить вертикальность уровнем и фиксировать стойки так, чтобы они не смещались во время монтажа перекрытий и стен.
Можно ли использовать стойки повторно в строительстве?
Повторное использование стоек возможно, если материал и состояние позволяют выдерживать нагрузку без потери прочности. Например, деревянные стойки можно проверить на наличие трещин, гнили и других повреждений, а металлические — на деформации и коррозию. Если стойка сохраняет свои характеристики, её применяют повторно, что снижает затраты и уменьшает отходы.
В чем разница между стойкой и столбом в строительстве?
Стойка обычно представляет собой более лёгкий и тонкий элемент, который выполняет функцию поддержки в каркасных или временных конструкциях. Столб же чаще делают массивнее и используют в капитальных зданиях для передачи больших нагрузок. Также столбы часто служат основой для фундамента, а стойки — частью каркаса между этажами или в стенах.
Что такое стойка в строительстве и для чего она применяется?
Стойка — это вертикальный элемент, который используют для поддержания и удержания различных конструкций на время монтажа или возведения здания. Она помогает выдерживать нагрузку и сохранять правильное положение элементов, например, перекрытий или опалубки, чтобы конструкция не деформировалась и была безопасной до окончательного закрепления.
Какие виды стоек существуют и чем они отличаются друг от друга?
Существуют несколько типов стоек, которые различаются по материалу и конструкции. Чаще всего используют металлические телескопические стойки — они регулируются по высоте и подходят для разных условий. Также бывают деревянные стойки, которые применяют при менее сложных задачах или в условиях, где металл использовать нежелательно. Главное отличие — возможность регулировки высоты и грузоподъемность: металлические стойки обычно прочнее и надежнее, а деревянные — проще и дешевле.
