Что является обязательной составной частью электрической установки

Что является обязательной составной частью электрической установки

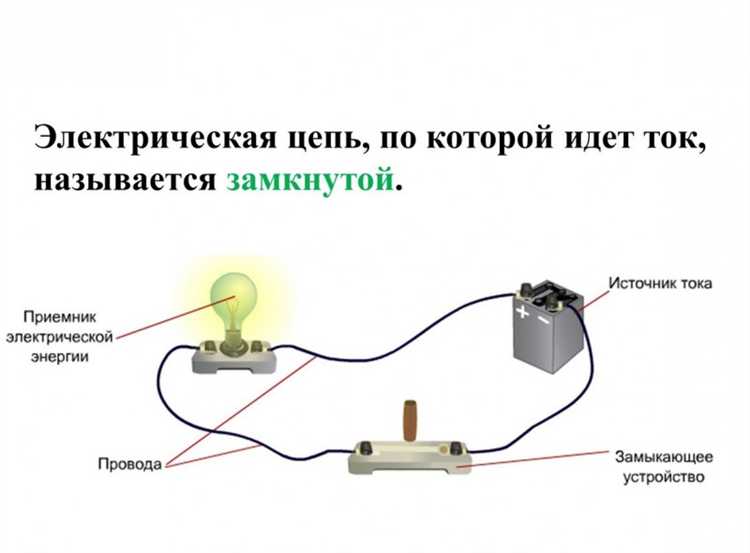

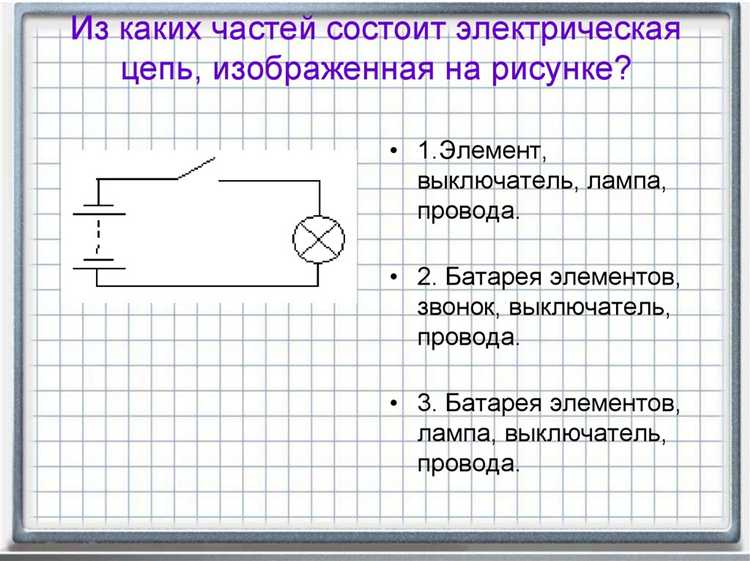

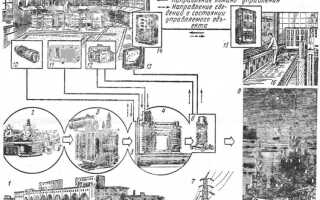

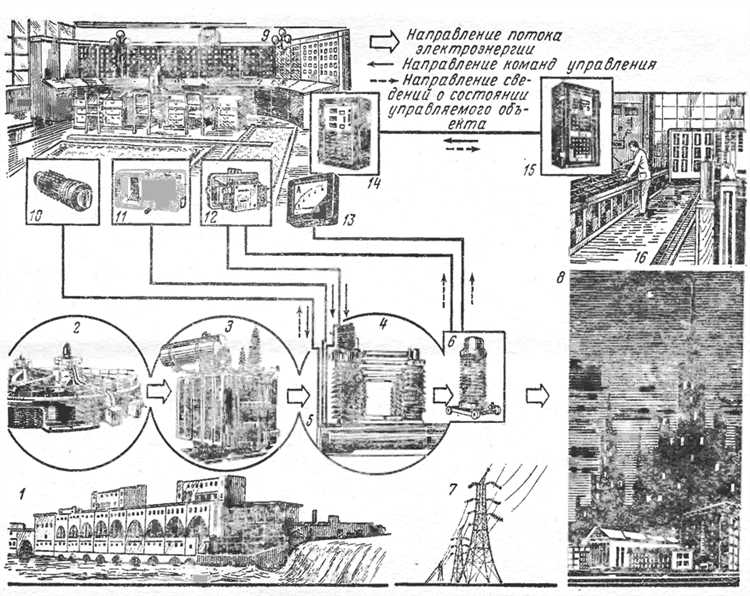

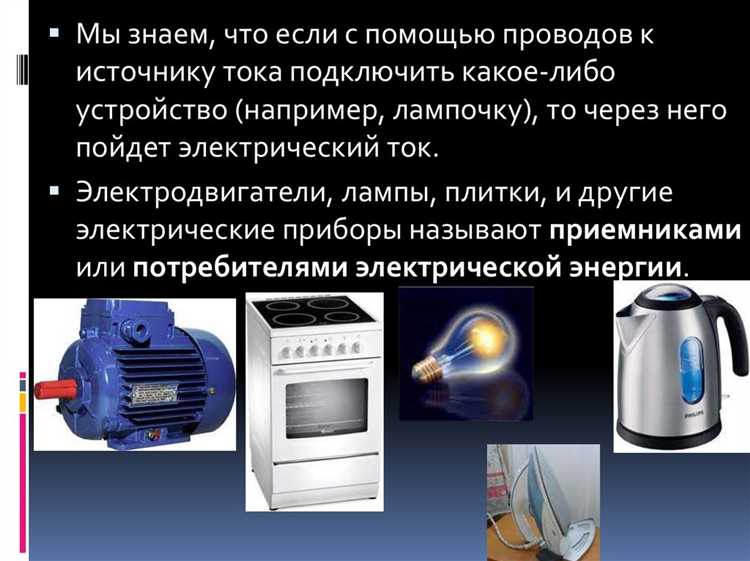

Электрическая установка состоит из комплекса компонентов, каждый из которых выполняет строго определённые задачи. Основные элементы включают источники питания, распределительные щиты, автоматические выключатели, защитные устройства и проводники. Их правильный подбор и монтаж обеспечивают безопасную эксплуатацию и минимизируют риск аварий.

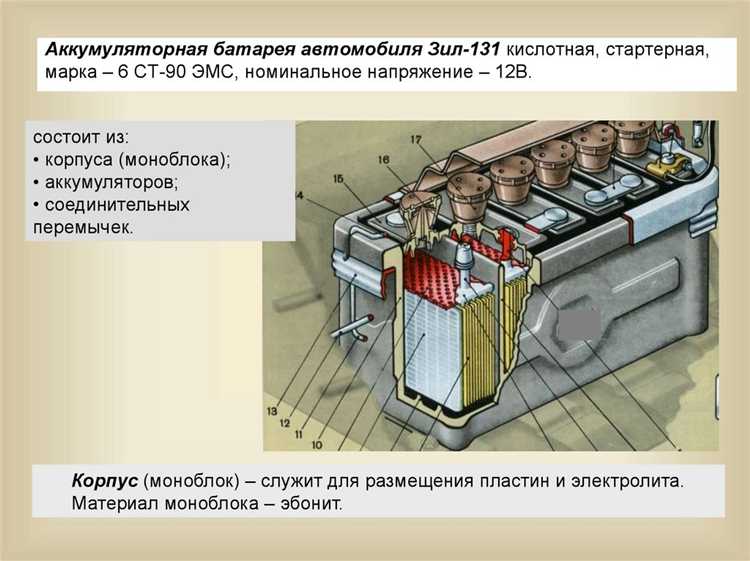

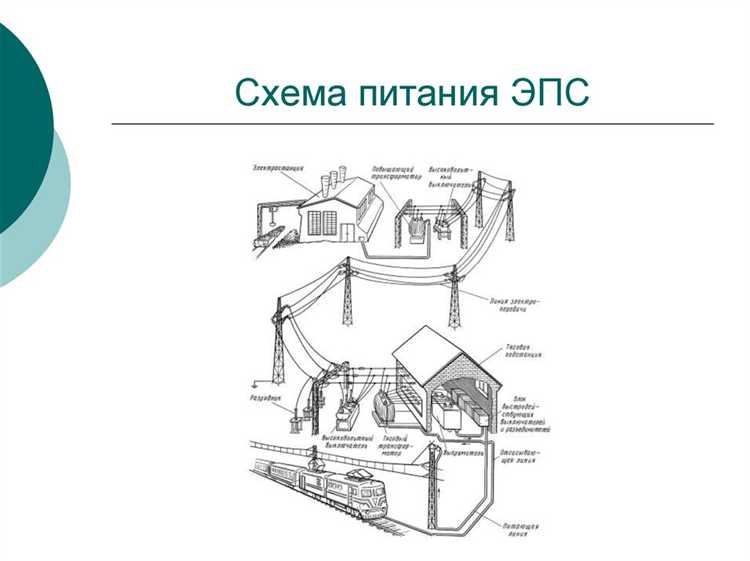

Источники питания представляют собой первичные или вторичные источники электроэнергии, от которых зависит стабильность и качество подачи тока. Важно учитывать номинальное напряжение и ток, чтобы избежать перегрузок и снижения эффективности системы.

Распределительные щиты предназначены для централизованного управления электрическими цепями. Они обеспечивают защиту от коротких замыканий и перегрузок, распределяют нагрузку и упрощают техническое обслуживание.

Автоматические выключатели и предохранители отвечают за мгновенное отключение питания при возникновении неисправностей. Их характеристики должны соответствовать требованиям сети и типу нагрузки, чтобы обеспечить своевременную защиту оборудования и пользователей.

Проводники и кабели служат для передачи электроэнергии между элементами установки. Выбор сечения и материала проводников основывается на расчетах токовой нагрузки и условиях прокладки, что критично для предотвращения перегрева и потерь энергии.

Роль и назначение автоматических выключателей в защите цепей

Роль и назначение автоматических выключателей в защите цепей

Автоматические выключатели предназначены для оперативного размыкания электрической цепи при перегрузках и коротких замыканиях. Их задача – предотвращение повреждений оборудования и обеспечение безопасности эксплуатации.

Основные функции автоматических выключателей:

  • Защита от перегрузок: выключатель отключает цепь при токах, превышающих номинальное значение, что предотвращает перегрев проводников и потенциальные возгорания.
  • Защита от коротких замыканий: моментальное прерывание цепи при значительном росте тока, предотвращая разрушение оборудования и проводки.
  • Обеспечение селективности: автоматический выключатель подбирается так, чтобы отключать только поврежденный участок, минимизируя влияние на остальную сеть.
  • Повторное включение и ручное управление: возможность восстановления цепи после устранения неисправности без замены элементов.

Рекомендуемые критерии выбора автоматического выключателя:

  1. Номинальный ток должен соответствовать расчетному току нагрузки с запасом 10–20% для учета пусковых токов.
  2. Характеристика отключения (тип B, C, D) выбирается в зависимости от характера нагрузки – бытовые приборы, двигатели или трансформаторы.
  3. Координация с другими устройствами защиты для обеспечения селективности и безопасности.
  4. Учет условий эксплуатации: влажность, пыль, температура – влияет на тип корпуса и дополнительные защиты.

Правильный монтаж и регулярное тестирование автоматических выключателей критичны для их надежной работы. Несоблюдение параметров или пренебрежение обслуживанием ведет к снижению защитных функций и увеличивает риск аварий.

Типы и применение предохранителей в бытовых и промышленных установках

Предохранители обеспечивают защиту электрических цепей от перегрузок и коротких замыканий, предотвращая повреждения оборудования и пожары. В бытовых и промышленных установках применяются различные типы предохранителей, отличающиеся по характеристикам и способам монтажа.

  • Плавкие предохранители с плавкой вставкой – используются в бытовых сетях с напряжением до 250 В и токами до 63 А. Быстро реагируют на перегрузку, защищая домашние приборы. Применяются в распределительных щитах и бытовых электрощитках.
  • Плавкие предохранители NH (нормальные цилиндрические предохранители) – рассчитаны на токи от 16 А до 630 А и напряжение до 1000 В. Используются в промышленности для защиты силового оборудования и трансформаторов. Отличаются простой заменой и надежностью.
  • Предохранители с автоматическим восстановлением (PTC-резисторы) – применяются в бытовой технике и электронике, где необходима повторная защита от перегрева без замены. Ограничивают ток, восстанавливая рабочее состояние после остывания.
  • Силовые предохранители с быстродействием – используются в промышленных системах с двигателями и мощными электроустановками для предотвращения серьезных аварий при коротких замыканиях. Имеют высокую номинальную способность отключения.
  • Плавкие предохранители с задержкой (медленные предохранители) – подходят для оборудования с большими пусковыми токами, например, электродвигателей и трансформаторов. Позволяют избежать ложных срабатываний при кратковременных перегрузках.

Выбор предохранителя зависит от следующих параметров:

  1. Номинальное напряжение и ток цепи.
  2. Тип нагрузки и характер токов (пусковые, постоянные, импульсные).
  3. Способ монтажа (встроенный в щит, в держатель, на DIN-рейку).
  4. Необходимость быстродействия или задержки срабатывания.
  5. Возможность автоматического восстановления или замены.

Для бытовых установок рекомендуется применять плавкие предохранители с номиналом на 20–30% выше расчетного тока нагрузки, чтобы избежать срабатывания при кратковременных перегрузках. В промышленности необходимо использовать предохранители, согласованные с параметрами оборудования и схемами защиты, с учетом коэффициентов селективности и времени отключения.

Правильный подбор и установка предохранителей обеспечивают долговечность оборудования, безопасность эксплуатации и минимизируют простои в работе.

Функции и виды заземляющих устройств в электроустановках

Функции и виды заземляющих устройств в электроустановках

Заземляющие устройства обеспечивают безопасность эксплуатации электроустановок, гарантируя отвод токов утечки и короткого замыкания в землю. Главная функция – снижение потенциала металлических частей оборудования до безопасного уровня, предотвращая поражение электрическим током и защищая электроаппаратуру от повреждений.

Основные виды заземляющих устройств включают контурное, линейное и функциональное заземление. Контурное заземление выполняет роль основного защитного элемента, создавая сопротивление заземления не более 4 Ом, что соответствует требованиям ПУЭ для жилых и промышленных объектов.

Линейное заземление используется для защиты отдельных участков, например, молниезащиты и экранов кабелей, обеспечивая быстрое снижение потенциала в случае пробоя изоляции. Функциональное заземление применяют для работы приборов, требующих стабильного потенциала, например, в системах связи и автоматики.

Материал и конструкция заземлителей выбираются с учетом коррозионной стойкости и электропроводности: стальные, медные или оцинкованные электроды. Для снижения сопротивления контура применяется увеличение длины заземлителей, использование нескольких вертикальных электродов, соединённых горизонтальными перемычками.

Правильное выполнение заземляющих устройств требует регулярного контроля сопротивления заземления с помощью измерительных приборов не реже одного раза в год и при значительных изменениях грунтовых условий.

Особенности выбора и установки электросчетчиков

Особенности выбора и установки электросчетчиков

Выбор типа счетчика зависит от особенностей системы учета: индукционные модели подходят для простых условий, электронные – для точного измерения и дистанционного сбора данных. При наличии нагрузки с высокой динамикой потребления следует отдавать предпочтение электронным счетчикам с функцией импульсного выхода и возможностью интеграции в автоматизированные системы учета.

Монтаж счетчика должен обеспечивать надежный контакт с проводниками и защиту от механических повреждений и воздействия окружающей среды. Установка производится в доступном месте, защищенном от влаги и прямого солнечного излучения. Следует строго соблюдать требования ПУЭ и инструкции производителя по способу крепления и подключению, включая правильное направление подключения фаз и нуля.

При установке необходимо обеспечить возможность пломбирования, чтобы исключить несанкционированное вмешательство. Контрольные клеммы и места подключения должны быть изолированы и иметь четкую маркировку. Важно учитывать требования к заземлению корпуса счетчика, особенно в трехфазных сетях с нейтралью, для предотвращения ложных показаний и повышения безопасности.

Назначение и виды распределительных щитов

Назначение и виды распределительных щитов

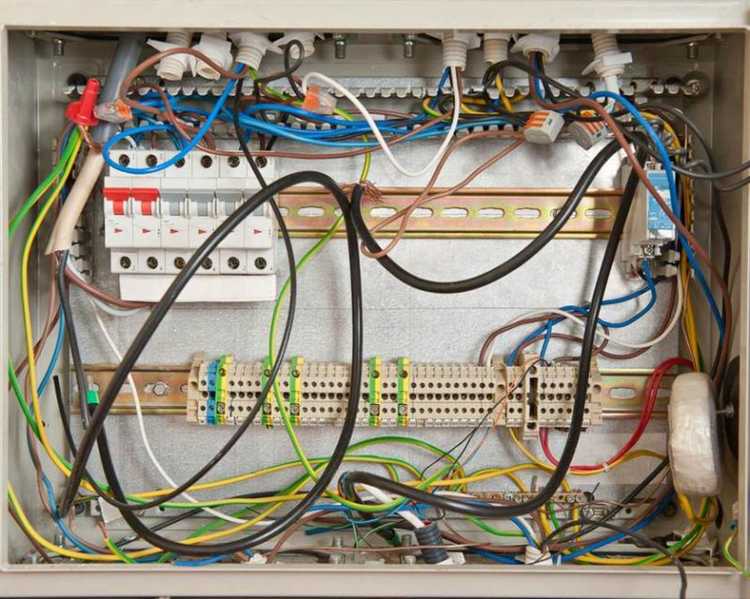

Распределительный щит служит центром управления и распределения электроэнергии в электрической установке. Его основная функция – обеспечить надежное подключение, защиту и контроль электрических цепей, снижая риск коротких замыканий и перегрузок.

По конструкции и назначению распределительные щиты делятся на:

Вводные щиты – устанавливаются на границе ввода электроэнергии в объект. Обеспечивают защиту от аварийных режимов на внешних линиях и удобный доступ для обслуживания.

Щиты этажные – распределяют питание по отдельным зонам или этажам здания, что упрощает эксплуатацию и локализацию неисправностей.

Щиты групповые – предназначены для управления группами потребителей с общими характеристиками по нагрузке или функционалу, например, освещение, силовые цепи, кондиционирование.

Щиты управления – включают устройства автоматизации и контроля, обеспечивают коммутацию и защиту оборудования с функциями дистанционного управления и мониторинга.

При выборе распределительного щита важно учитывать рабочее напряжение, токи нагрузки и условия эксплуатации (влажность, пыль, температура). Правильно подобранный щит снижает эксплуатационные риски и упрощает техническое обслуживание.

Роль и устройство устройств защитного отключения (УЗО)

Роль и устройство устройств защитного отключения (УЗО)

Устройство защитного отключения реагирует на утечку тока на землю и мгновенно разрывает цепь, предотвращая поражение электрическим током и возгорание. УЗО срабатывает при обнаружении разности токов между фазным и нулевым проводниками, превышающей порог чувствительности.

Основными элементами УЗО являются:

1. Трансформатор тока – замкнутое магнитопроводное кольцо, через которое проходят фазный и нулевой проводники. При нормальной работе суммарный ток равен нулю, и в обмотке не возникает ЭДС. При утечке появляется ток небаланса, индуцирующий сигнал на срабатывание.

2. Дифференциальное реле – регистрирует сигнал от трансформатора и активирует отключающий механизм при превышении заданного порога, обычно 10, 30 или 100 мА.

3. Механизм отключения – электромагнит или электромеханический расцепитель, размыкающий контакты и обесточивающий цепь за доли секунды.

Рекомендуется установка УЗО с номинальным током утечки 30 мА для групп розеток в жилых помещениях. Для ванных комнат обязательна повышенная чувствительность – 10 мА. УЗО с порогом 100–300 мА применяются для противопожарной защиты на вводе.

УЗО не защищает от коротких замыканий и перегрузки. Его установка должна сочетаться с автоматическими выключателями, рассчитанными по току нагрузки и характеристике срабатывания. Монтаж выполняется после вводного автомата, но до групповых автоматов, если используется общее УЗО, либо в каждую группу – при модульной защите.

Проверка УЗО осуществляется кнопкой «Тест» не реже одного раза в месяц. При отсутствии срабатывания устройство подлежит замене. Нарушение нейтральных соединений или заземления приводит к ложным срабатываниям или потере функции защиты.

Принцип работы и назначение трансформаторов тока и напряжения

Назначение трансформаторов тока – обеспечение безопасного и точного измерения тока, а также передача сигнала на защитные устройства. Для правильной работы необходимо соблюдать номинальное соотношение токов и класс точности. При выборе учитываются токовая нагрузка, род сети (однофазная или трёхфазная), тип защиты и условия установки.

Трансформаторы напряжения (ТН) предназначены для понижения высокого напряжения до стандартизированного уровня (обычно 100 В или 100/√3 В для фазного подключения) с последующей подачей на измерительную аппаратуру или устройства защиты. Работают по тому же принципу, что и силовые трансформаторы, но рассчитаны на работу в режиме холостого хода – подключение нагрузки осуществляется только через высокоомные цепи.

Основная задача ТН – изоляция измерительных цепей от высокого напряжения и обеспечение точности передаваемого сигнала. При выборе необходимо учитывать номинальное напряжение, коэффициент трансформации, класс точности и категорию изоляции. Установка должна исключать попадание токов замыкания на вторичную сторону, для чего используется заземление одной из обмоток.

Рекомендации: вторичные цепи трансформаторов необходимо защищать предохранителями или автоматами, а также регулярно проверять целостность и точность. Нарушение условий эксплуатации приводит к искажению измерений или выходу оборудования из строя.

Важность и функции изоляционных материалов в монтаже

Важность и функции изоляционных материалов в монтаже

Изоляционные материалы предотвращают утечку тока и снижают риск коротких замыканий. В электромонтаже применяются ленты, трубки, лаки, компаунды и листовые изоляторы, каждый из которых подбирается с учётом напряжения, температуры и среды эксплуатации.

Для низковольтных сетей до 1000 В используют ПВХ-ленты и термоусадочные трубки с рабочим диапазоном температур от -40 до +90 °C. В условиях повышенной влажности эффективны силиконовые изоляции, обладающие водоотталкивающими свойствами и стойкостью к грибку.

В распределительных щитах и трансформаторных шкафах применяют стеклотканевые материалы с пропиткой, выдерживающие температуры до 180 °C. Такие изоляторы защищают не только от пробоя, но и от воспламенения при перегрузках.

Для изоляции соединений в силовых кабельных линиях используются холодная и термоусадочная муфты, обеспечивающие герметичность и устойчивость к агрессивной среде. При выборе муфты учитывают сечение проводника, тип изоляции кабеля и климатическую зону установки.

Недостаточная или неправильно подобранная изоляция приводит к преждевременному старению кабелей, коронированию, пробоям и отключениям. Рекомендуется соблюдать стандарты ГОСТ 13781.0–86, ГОСТ Р 50030.1–2000 и учитывать класс напряжения оборудования.

Контроль качества изоляции проводится мегаомметром с пробным напряжением, соответствующим нормативам: для 0,4 кВ – не менее 1000 В, для 6–10 кВ – от 2500 до 5000 В. Измеренное сопротивление должно соответствовать паспортным данным, иначе требуется замена или дополнительная герметизация.
