Основная изоляция – это изоляционный материал, предусмотренный для обеспечения электрической безопасности при нормальных условиях эксплуатации. Она предназначена для предотвращения прямого контакта с токоведущими частями и играет ключевую роль в формировании защитной конструкции электрооборудования.
В соответствии с международными стандартами, такими как IEC 60364 и ГОСТ 30331.1, основная изоляция должна выдерживать испытательное напряжение, соответствующее уровню предполагаемой эксплуатации. Например, для оборудования с номинальным напряжением 230 В испытательное напряжение основной изоляции составляет не менее 2 кВ в течение 1 минуты.
Наличие основной изоляции не освобождает от применения дополнительных защитных мер, особенно в условиях повышенной опасности. В случае повреждения основной изоляции без дополнительных средств защиты (например, автоматического отключения питания или дополнительной изоляции) может возникнуть угроза поражения электрическим током.
При проектировании электротехнических устройств необходимо учитывать минимальную толщину изоляционного слоя, тип используемого материала (ПВХ, полиэтилен, фторопласт и др.), а также его устойчивость к старению, влаге и температурным воздействиям. Эти параметры напрямую влияют на срок службы и надежность оборудования.
Назначение основной изоляции в системах электробезопасности

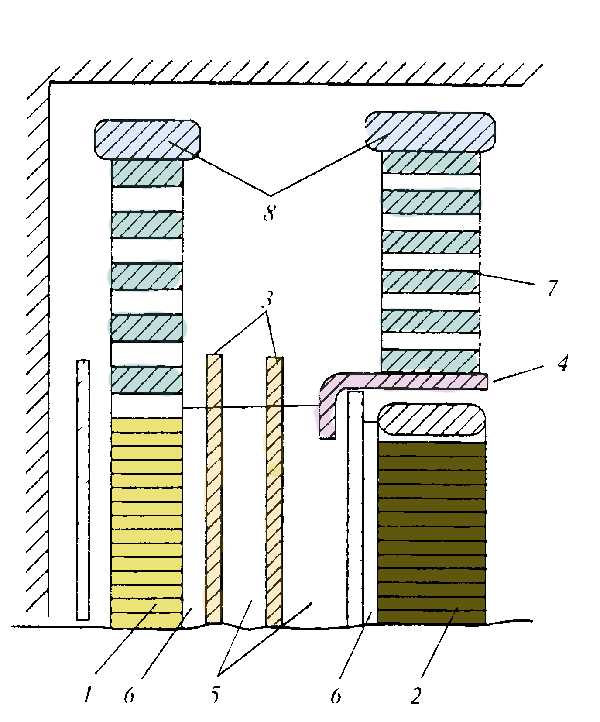

Основная изоляция предназначена для предотвращения прямого контакта человека с токоведущими частями оборудования, находящимися под рабочим напряжением. Она представляет собой первый рубеж защиты и применяется ко всем элементам, через которые проходит электрический ток: жилам кабелей, обмоткам трансформаторов, токоведущим дорожкам на платах.
Эффективность основной изоляции определяется её электрической прочностью, термостойкостью и устойчивостью к старению. Например, для сетей до 1 кВ изоляция должна выдерживать испытательное напряжение не менее 2,5 кВ в течение 1 минуты без пробоя. В производственных условиях применяются материалы с классами изоляции не ниже B (до 130 °C), обеспечивая устойчивость к перегреву и токам короткого замыкания.
Выбор типа основной изоляции должен учитывать характеристики среды эксплуатации: влажность, наличие агрессивных веществ, механические нагрузки. В распределительных шкафах используются термостойкие полимеры, а для наружных установок – изоляционные покрытия с повышенной устойчивостью к ультрафиолету и озону.
Основная изоляция не предназначена для обеспечения защиты при повреждении. Поэтому она обязательно дополняется другими мерами: автоматическим отключением питания, защитным заземлением или дополнительной изоляцией. Нарушение её целостности резко повышает риск поражения электрическим током, особенно при отсутствии устройств защитного отключения (УЗО).
При монтаже и обслуживании электросетей необходимо контролировать целостность основной изоляции с помощью мегаомметров. Сопротивление изоляции для нового оборудования должно составлять не менее 1 МОм на каждый вольт номинального напряжения, что соответствует требованиям ПУЭ и ГОСТ 6433.1.
Отличие основной изоляции от дополнительной и усиленной
Дополнительная изоляция используется исключительно как резервная мера. Её назначение – обеспечение безопасности при повреждении основной изоляции. Она не рассчитана на постоянное напряжение и должна быть установлена отдельно, без физических и электрических связей с основной изоляцией.
Усиленная изоляция – это однородный слой или система изоляции, обеспечивающая уровень защиты, эквивалентный совокупному действию основной и дополнительной изоляции. Она применяется в устройствах, где невозможно реализовать двойную изоляцию по конструктивным причинам. Пример – пластиковый корпус трансформатора без доступа к токоведущим частям.
При выборе между этими типами необходимо учитывать уровень напряжения, предполагаемую среду эксплуатации и требования стандартов безопасности (например, ГОСТ IEC 61140-2012). Усиленная изоляция требует строгого контроля качества материалов и технологии нанесения, поскольку выход из строя не компенсируется резервным слоем.
Материалы, применяемые для основной изоляции
Полиэтилен (PE) используется в электротехнике благодаря высокой диэлектрической прочности (свыше 30 кВ/мм) и низкой диэлектрической проницаемости. Он устойчив к влаге, не подвержен коронному разряду и применяется в высоковольтных кабелях и трансформаторах.
Поливинилхлорид (ПВХ) популярен в бытовой и промышленной проводке. Обладает хорошей гибкостью, стойкостью к УФ-излучению и температурным колебаниям от −40 °C до +70 °C. Содержание хлора ограничивает горючесть, но требует стабилизаторов для долгосрочной надежности.

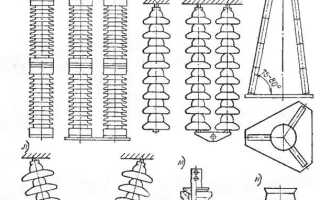

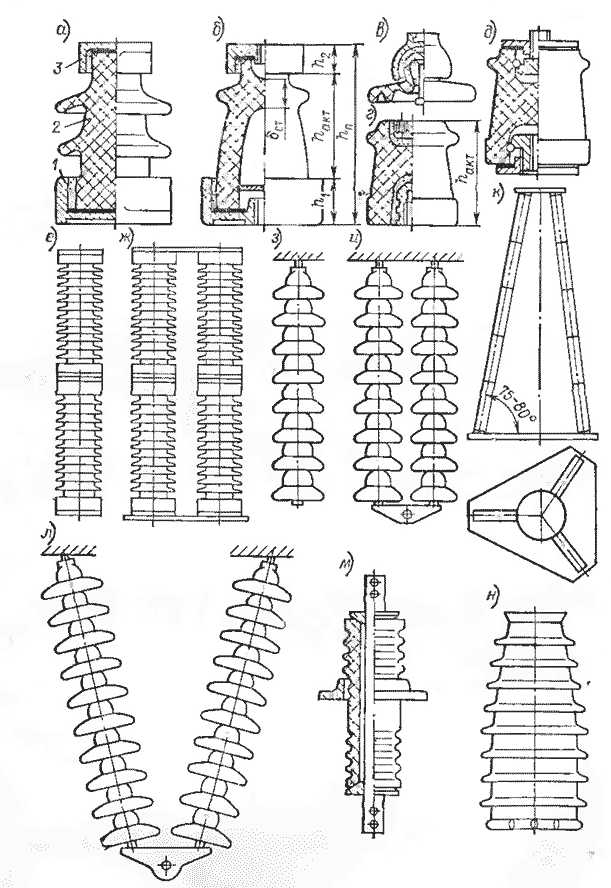

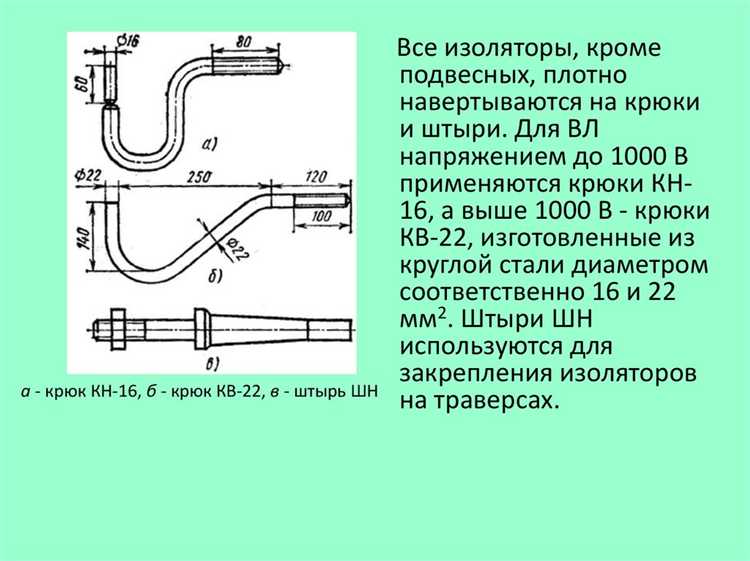

Керамика применяется в изоляторах для воздушных линий и высоковольтных вводов. Выдерживает температуры выше 1000 °C, инертна к химическим веществам и сохраняет свойства при длительных механических нагрузках. Идеальна для эксплуатации в агрессивных средах и при высоком напряжении.
Слюда востребована в электрических машинах и кабелях специального назначения. Устойчивость к перегреву (до 900 °C), абсолютная негорючесть и отличные диэлектрические характеристики делают её критически важной в условиях термической перегрузки.
Эпоксидные компаунды применяются для заливки и герметизации. Обеспечивают механическую прочность, влагозащиту и стабильные диэлектрические свойства при температурах до 150 °C. Используются в трансформаторах, датчиках и электронных модулях.
Силиконовые эластомеры применяются в оборудовании, подверженном вибрациям и перепадам температуры. Сохраняют эластичность от −60 °C до +200 °C. Обладают устойчивостью к озону, УФ-излучению и химически агрессивным средам.
Фторопласт (ПТФЭ) используется в ответственных изоляционных узлах, включая авиационные и космические системы. Диэлектрическая прочность превышает 60 кВ/мм, материал инертен и термостойкий до +260 °C. Практически не стареет и не впитывает влагу.
Выбор изоляционного материала должен учитывать не только электрические характеристики, но и условия эксплуатации: влажность, температурные колебания, механическое воздействие и требования к негорючести.
Требования стандартов к основной изоляции в электротехнических изделиях
Основная изоляция должна соответствовать установленным требованиям для обеспечения безопасности пользователя и предотвращения электрического пробоя. Стандарты, такие как МЭК 60601, МЭК 61010, МЭК 60335 и ГОСТ IEC 61140, определяют конкретные критерии к ее характеристикам и испытаниям.
- Минимальное электрическое сопротивление основной изоляции не должно быть менее 1 МОм при испытательном напряжении 500 В постоянного тока.
- Толщина изоляционного слоя – не менее 0,4 мм для твердых материалов, если не предусмотрены усиленные меры защиты.
- Испытание на пробой должно проводиться при напряжении, превышающем рабочее в 2–3 раза. Например, для сетевого напряжения 230 В – испытание не менее 1500 В переменного тока в течение 1 минуты.
- Материалы изоляции должны быть термически стойкими в рабочем диапазоне температур изделия, как минимум на 20 °C выше максимально допустимой температуры эксплуатации.
- Изоляция должна сохранять свойства после испытаний на старение: тепловое, влажностное, электрическое. Например, по МЭК 60216 материалы должны выдерживать 5000 часов при заявленной температуре без потери электрических свойств.
- Поверхностное и объемное сопротивление должны соответствовать значениям, указанным в МЭК 60093: не менее 10¹² Ом для объемного, 10⁹ Ом – для поверхностного сопротивления.
При проектировании важно учитывать категории перенапряжений и уровни загрязнения (IEC 60664), определяющие длину пути утечки и воздушного зазора. Для категории перенапряжения II и уровня загрязнения 2 при напряжении 250 В воздушный зазор должен быть не менее 1,5 мм, путь утечки – 2,5 мм.
Применение нестандартизированных материалов требует обязательной сертификации изоляции как составной части изделия, включая подтверждение устойчивости к воздействию влаги, УФ-излучения и механических нагрузок.
Примеры повреждений основной изоляции и их последствия
Повреждение основной изоляции может возникнуть из-за механических воздействий, перегрева, воздействия влаги, химических реагентов или электрических перегрузок. Ниже приведены конкретные случаи повреждений с описанием последствий и рекомендациями по предотвращению.
| Сценарий повреждения | Последствия | Рекомендации |
|---|---|---|
| Повреждение изоляции силового кабеля в результате перегиба при монтаже | Развитие частичных разрядов, короткое замыкание, выход оборудования из строя | Использовать кабели с допустимым радиусом изгиба, проводить визуальный контроль после монтажа |
| Нарушение целостности изоляции трансформатора из-за внутреннего перегрева | Пробой обмотки, пожароопасная ситуация, остановка энергоснабжения | Контроль температурного режима, своевременная замена масла и термодатчиков |
| Поглощение влаги изоляцией воздушного выключателя при хранении на открытом воздухе | Снижение диэлектрической прочности, пробой при первом включении | Хранение в закрытых помещениях с контролем влажности, дегидратация перед вводом в эксплуатацию |
| Повреждение лаковой изоляции обмотки электродвигателя при попадании абразивной пыли | Местное пробитие, разрушение витков, искрение, разрушение подшипников | Использование фильтров, регулярная очистка и ревизия вентиляционных каналов |
| Коррозионное разрушение изоляции на плате из-за кислотных паров в химической лаборатории | Миграция токопроводящих путей, отказ управляющей электроники | Использование защитных корпусов, герметизация, установка в удалённых от реагентов зонах |
Проверка и контроль состояния основной изоляции в эксплуатации
Контроль основной изоляции осуществляется через регулярные измерения сопротивления изоляции мегомметром с напряжением не ниже 1000 В. Нормативное значение сопротивления для электроустановок до 1 кВ – не менее 0,5 МОм. Для высоковольтных цепей – от 1 МОм и выше в зависимости от класса напряжения.
Обязательной процедурой является частотный контроль тангенса угла потерь (tgδ), особенно на трансформаторах и вводах. Допустимое значение tgδ при 50 Гц не должно превышать 1% для новых объектов и 2% – в эксплуатации. Превышение указывает на увлажнение или старение изоляции.
Используется метод диагностики частичных разрядов с регистрацией их амплитуды и частоты. При появлении импульсов выше 100 пКл в изоляции оборудования среднего напряжения требуется немедленное техническое обслуживание.
Термографическая съемка позволяет выявлять локальные перегревы в местах ухудшения контакта или деградации изоляции. Отклонение температуры более чем на 20°C от фона – признак критического состояния.
Рекомендуется использовать системы онлайн-мониторинга с датчиками влажности, температуры и электрического поля. Эти данные интегрируются в SCADA-систему и позволяют автоматически выявлять отклонения в изоляции без остановки оборудования.
Периодичность проверок определяется категорией оборудования. Для высоковольтных объектов – не реже одного раза в год, для низковольтных – каждые 3 года, при повышенных нагрузках и в агрессивных средах – ежеквартально.
