Правильная подготовка тетивы – ключевой этап при сборке деревянной лестницы. Пазы обеспечивают точную посадку ступеней и гарантируют прочность всей конструкции. Ошибки на этом этапе могут привести к расшатыванию или деформации лестницы.
Для разметки пазов потребуется угольник, рулетка и карандаш. Ширина паза должна соответствовать толщине проступи, обычно это 30–40 мм. Глубина выбирается из расчёта, чтобы ступень была надёжно зафиксирована, но не ослабляла тетиву – как правило, 15–20 мм. Разметку следует начинать от нижнего края тетивы, учитывая угол наклона лестницы и равномерный шаг ступеней.
Для выборки пазов применяют ручной фрезер или циркулярную пилу с последующей зачисткой стамеской. При использовании фрезера важно настроить глубину подачи и контролировать движение по направляющей. Если применяется циркулярная пила, делают серию параллельных пропилов внутри разметки, а затем удаляют остаток древесины стамеской.
Перед установкой ступеней рекомендуется обработать пазы клеем и дополнительно зафиксировать соединения саморезами или нагелями. Это предотвратит скрипы и продлит срок службы лестницы.
Вот готовый фрагмент в HTML-формате:
htmlEdit

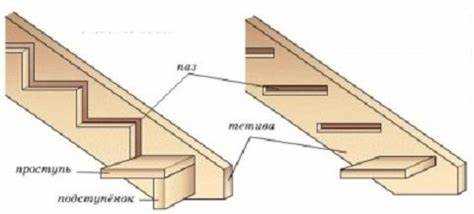

Выбор и подготовка инструмента для выборки пазов
Для точной и быстрой выборки пазов в тетиве потребуется несколько инструментов. Основной – фрезер с параллельным упором. Оптимальная мощность – от 1200 Вт. Используйте прямую пазовую фрезу с диаметром, соответствующим ширине паза. Стандартный диаметр – 12–14 мм.
Если фрезера нет, подойдет ручная дисковая пила в сочетании с долотом для зачистки. Выставьте глубину пропила равной глубине паза, делайте несколько проходов с шагом 3–4 мм, затем вычистите остатки древесины.
Перед работой убедитесь в остроте режущего инструмента. Тупая фреза или диск оставляют обугленные следы и рваные края. Проверить остроту можно на обрезке той же древесины.
Для разметки используйте разметочный угольник и острый карандаш или нож. Линия должна быть тонкой и четкой – это упростит контроль при выборке.
Перед началом работ закрепите тетиву струбцинами на устойчивой поверхности. Это исключит смещение заготовки и обеспечит точность.
Вот готовый фрагмент текста в нужном формате:
htmlEdit

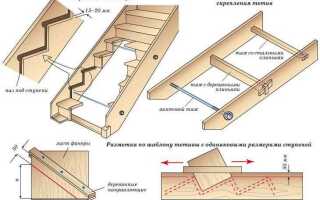

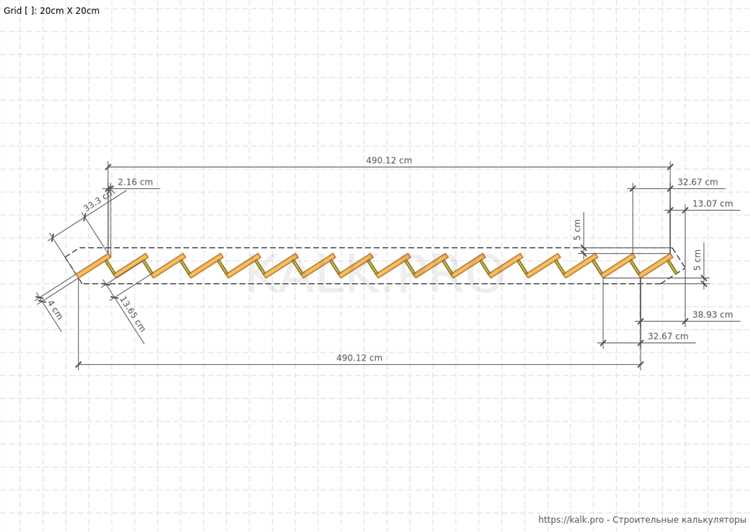

Разметка мест под пазы на тетиве
Для точной установки ступеней требуется тщательно разметить места под пазы на тетиве. Ошибки на этом этапе приведут к перекосу конструкции или зазорам.
Последовательность разметки:
- Определите угол наклона лестницы. Измерьте проекцию высоты и длины пролёта, рассчитайте угол наклона с помощью строительного калькулятора или по формуле тригонометрии.
- Рассчитайте высоту подступенка и глубину проступи. При классическом уклоне (около 30-37°) оптимальная высота подступенка – 160–190 мм, глубина проступи – 250–300 мм.
- Подготовьте шаблон ступени. Вырежьте из фанеры прямоугольник с рассчитанными размерами, включая глубину паза (обычно 15–20 мм).
- Закрепите тетиву на ровной поверхности. Используйте струбцины, чтобы избежать смещения во время разметки.
- Отмерьте нулевую отметку (уровень первой ступени). От неё отложите равномерные отрезки по высоте подступенка вдоль линии наклона. Используйте разметочный шнур или рейку с нанесёнными метками.
- На каждой отметке с помощью шаблона отчерчивайте контуры пазов. Контролируйте параллельность линий относительно ребра тетивы и наклонной оси.
- Проверьте точность разметки. Используйте угольник, чтобы убедиться, что вертикальные линии пазов строго перпендикулярны линии наклона, а горизонтальные – параллельны основанию ступени.
Перед фрезеровкой или пропилом проверьте соответствие разметки проектным размерам. Любое отклонение скорректируйте сразу.
Вот готовый фрагмент для вашей статьи:
htmlEdit

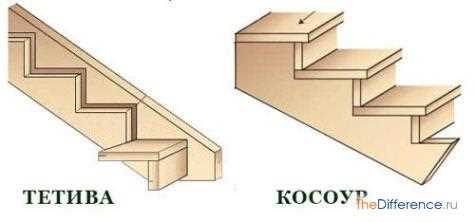

Определение глубины и ширины пазов для конкретных ступеней
Размер паза зависит от толщины и ширины ступени, а также от требований к жёсткости конструкции. Стандартная толщина ступеней для деревянных лестниц обычно составляет 35–40 мм, ширина – от 250 до 320 мм.
Глубина паза выбирается так, чтобы ступень надежно фиксировалась в тетиве, но не ослабляла её прочность. Оптимальное значение – 15–20 мм. При меньшей глубине фиксация будет недостаточной, при большей – тетива может потерять жёсткость.
Ширина паза должна точно соответствовать толщине ступени с учётом допустимого монтажного зазора 0,1–0,3 мм. Пример: для ступени толщиной 38 мм паз выполняется шириной 38,1–38,3 мм. Это позволяет установить ступень с минимальным люфтом и без излишнего натяга.
При изготовлении пазов важно учитывать возможные колебания размеров древесины из-за изменений влажности. Для мягких пород (сосна, ель) рекомендуется выбирать зазор ближе к верхней границе. Для твёрдых пород (бук, дуб) – минимально возможный.
Контроль глубины и ширины пазов осуществляется с помощью шаблонов или калиброванных мер. После фрезеровки или пропила каждый паз проверяется по месту пробной установкой ступени.
Вот готовый раздел для вашей статьи в HTML-формате:
htmlEdit
Фиксация тетивы для предотвращения смещения при работе
Перед началом выборки пазов тетиву необходимо жёстко зафиксировать. Любое смещение приведёт к нарушению геометрии ступеней.
Самый надёжный способ – зажать тетиву в столярные струбцины. Используйте не менее двух широких струбцин: одну устанавливают ближе к началу детали, вторую – у зоны обработки. Если длина тетивы значительная, добавьте третью струбцину посередине.
Поверхность рабочего стола должна быть ровной. Если тетива прогибается, подложите деревянные прокладки. Перед фиксацией проверьте прямолинейность по уровню или натянутому шнуру.
Не работайте с тетивой, закреплённой только упорами или направляющими без зажатия. При работе фрезером или пилой возможно вибрационное смещение даже при плотной посадке упоров.
Если паз выполняется с помощью ручного фрезера, используйте направляющую шину, закреплённую отдельно. Фиксация шины не заменяет фиксацию самой тетивы.
Проверяйте надёжность крепления после каждой операции или при перестановке инструмента. Ослабление струбцин может произойти из-за вибраций или неравномерной нагрузки.
Вот готовый фрагмент:
htmlEdit
Выборка пазов ручным фрезером
Для выборки пазов в тетиве рекомендуется использовать погружной или копировальный ручной фрезер с возможностью точной настройки глубины. Рабочая мощность фрезера – не менее 1200 Вт, чтобы инструмент справлялся с твёрдыми породами древесины без снижения оборотов.
Оптимальный диаметр прямой пазовой фрезы – 12–14 мм. Длина рабочей части фрезы должна превышать глубину паза минимум на 5 мм для свободного отвода стружки. При необходимости фрезерования широкого паза применяют фрезу с меньшим диаметром и выполняют проходы с постепенным смещением направляющей.
Для обеспечения точности используют направляющую шину или самодельный шаблон из фанеры толщиной 8–10 мм. Шаблон фиксируют на тетиве струбцинами. Перед основной работой проверяют шаблон на обрезке той же древесины, контролируя ширину и глубину паза.
Фрезеруют паз за несколько проходов, снимая не более 3–4 мм материала за один проход. Это снижает риск вырыва волокон и продлевает срок службы фрезы. После каждого прохода очищают паз от стружки с помощью пылесоса или кисти.
При работе важно следить за равномерностью подачи инструмента. Рывки или резкие остановки приводят к неровным краям паза. Плавное движение и стабильная скорость подачи обеспечивают ровные стенки и одинаковую глубину по всей длине паза.
Если хочешь, могу подготовить аналогичные фрагменты для других разделов этой темы.
Вот готовый фрагмент на вашу тему:
htmlEdit
Контроль точности размеров и геометрии пазов
Глубина паза задаётся конструктивом: обычно 10–15 мм, чтобы ступень плотно опиралась и не выкрашивалась при нагрузке. Для проверки глубины используйте глубиномер штангенциркуля. Измеряйте глубину в трёх точках по длине паза: в начале, середине и конце. Разница более 0,2 мм свидетельствует о необходимости корректировки.
Расположение пазов относительно друг друга контролируется с помощью рулетки и шнура-причалки. Измеряйте расстояние между осями соседних пазов, а также от края тетивы до каждого паза. Несоосность более 1–2 мм приведёт к перекосу марша.
Плоскость дна паза проверяется на прогиб линейкой с точностью до 0,1 мм. Любые бугры или волны необходимо удалить стамеской или шлифовкой.
После контрольных измерений рекомендуется провести пробную установку нескольких ступеней без клея, чтобы убедиться в точной подгонке всех пазов.
Вот готовый фрагмент в запрошенном формате:
htmlEdit
Обработка кромок пазов перед установкой ступеней
Правильная подготовка кромок пазов снижает риск сколов, упрощает установку ступеней и повышает прочность соединения. После выборки паза необходимо провести несколько операций.
- Очистите поверхность пазов от пыли и мелкой стружки. Используйте пылесос или мягкую щетку.
- Проверьте геометрию пазов. Прямолинейность боковых стенок контролируется металлической линейкой или угольником.
- При необходимости доработайте края острым стамесочным инструментом, убирая неровности и заусенцы.
- Для снятия фаски с внешней кромки используйте фасочный рубанок или мелкозернистую наждачную губку. Достаточно фаски 0,5–1 мм.
- Не снимайте фаску с внутренней кромки, примыкающей к спинке ступени, чтобы обеспечить плотный контакт по всей длине соединения.
- При использовании клея рекомендуется слегка зашлифовать стенки паза зерном P120–P150 для повышения адгезии.
- После всех операций удалите пыль сухой тканью или продуйте сжатым воздухом.
Тщательная обработка кромок позволяет обеспечить точную посадку ступеней и долговечность лестничной конструкции.
Если нужно – могу подготовить аналогичные блоки для других разделов статьи.
Вопрос-ответ:
Какие инструменты понадобятся для вырезания пазов в тетиве?
Для вырезания пазов чаще всего используют циркулярную пилу или ручную дисковую пилу, стамеску и молоток. Также пригодится угольник или шаблон для разметки, чтобы выдержать одинаковый размер и глубину пазов. Если нужно получить особо аккуратный край, можно воспользоваться фрезером с направляющей.
Как правильно разметить пазы на тетиве?
Сначала определяют расположение каждой ступени, учитывая высоту подъема и длину проступи. После этого с помощью угольника или шаблона размечают контуры пазов. Важно проверить симметрию разметки на обеих тетивах, чтобы ступени потом не перекосились. Рекомендуется также отметить глубину паза, чтобы не прорезать древесину слишком глубоко.
На какую глубину нужно делать пазы под ступени?
Глубина паза зависит от толщины ступени и требований к прочности конструкции. Обычно пазы делают глубиной 10–15 мм, чтобы ступень плотно входила в тетиву и не шаталась. При этом в тетиве должно оставаться достаточно материала для прочности — не менее 2/3 её толщины.
Можно ли сделать пазы без специального электроинструмента?
Да, пазы можно вырезать вручную с помощью ножовки, стамески и молотка. Сначала выполняются пропилы по краям будущего паза, затем удаляется древесина внутри с помощью стамески. Такой способ требует больше времени и аккуратности, но вполне подходит для домашних условий, если нет циркулярной пилы или фрезера.
Нужно ли дополнительно закреплять ступени в пазах?
Да, для надежной фиксации ступени обычно дополнительно крепят в пазах с помощью клея по дереву и шурупов или саморезов. Клей обеспечивает прочное соединение, а шурупы предотвращают возможные подвижки при нагрузке. Важно предварительно засверлить отверстия, чтобы не расколоть древесину.
Какие инструменты лучше всего использовать для вырезания пазов в тетиве?
Для этой задачи подойдут несколько инструментов. Наиболее точные результаты дает ручной фрезер с направляющей шиной — он позволяет задать глубину и ширину паза и добиться аккуратного края. Также можно использовать циркулярную пилу с направляющей, однако придется дополнительно дорабатывать края стамеской. Если планируете работать вручную, подойдут стамеска и молоток, но этот способ требует больше времени и аккуратности. Выбор инструмента зависит от того, сколько пазов нужно сделать и насколько аккуратный результат вам нужен.
