Складные ножки позволяют быстро трансформировать стол – убрать его в нишу, перевезти или временно освободить пространство. Это особенно актуально для мастерских, гаражей, балконов и небольших квартир. Сделать такие ножки можно самостоятельно, используя доступные материалы и простые крепёжные элементы.
Оптимальный материал для ножек – стальная труба диаметром 25–32 мм с толщиной стенки не менее 1,5 мм. Алюминиевые аналоги легче, но требуют дополнительного усиления в местах крепления. Дерево подойдёт только для малонагруженных конструкций, например, складного кофейного столика.
Петли – ключевой элемент. Лучше всего подходят мебельные или калиточные петли с усиленным шарниром. Их ширина должна соответствовать диаметру ножки, а сам корпус – выдерживать вес стола. Для фиксации в открытом положении можно использовать подпружиненные фиксаторы, поворотные защёлки или обычные болты с барашком.
Крепить ножки следует к подстолью саморезами по металлу или болтами с гайками через усиленные закладные. Рекомендуется предусмотреть наклон ножек внутрь на 2–3°, чтобы конструкция была устойчивее при боковой нагрузке.
Выбор подходящего механизма складывания: шарнир, петля или телескоп
Тип механизма напрямую влияет на устойчивость, удобство и срок службы складных ножек. При выборе учитывайте предполагаемую нагрузку, частоту использования и габариты стола.
Шарнирное соединение – простейший вариант. Подходит для легких столов, например, кофейных или приставных. Угол складывания ограничен, обычно до 90 градусов. Крепится болтом или винтом к ножке и раме. При нагрузке свыше 20–25 кг конструкция начинает люфтить. Не требует сложной установки, но нуждается в регулярной подтяжке соединений.
Петля мебельная (обычно карточная или рояльная) обеспечивает плотное прилегание ножки к раме. Эффективна при нагрузках до 40–50 кг. Используется в рабочих столах и столах для шитья. Ширина петли должна соответствовать ширине ножки: при 40 мм ножке – минимум 35 мм петли. Угол складывания – до 180 градусов. Монтаж требует точной разметки, иначе возможен перекос.

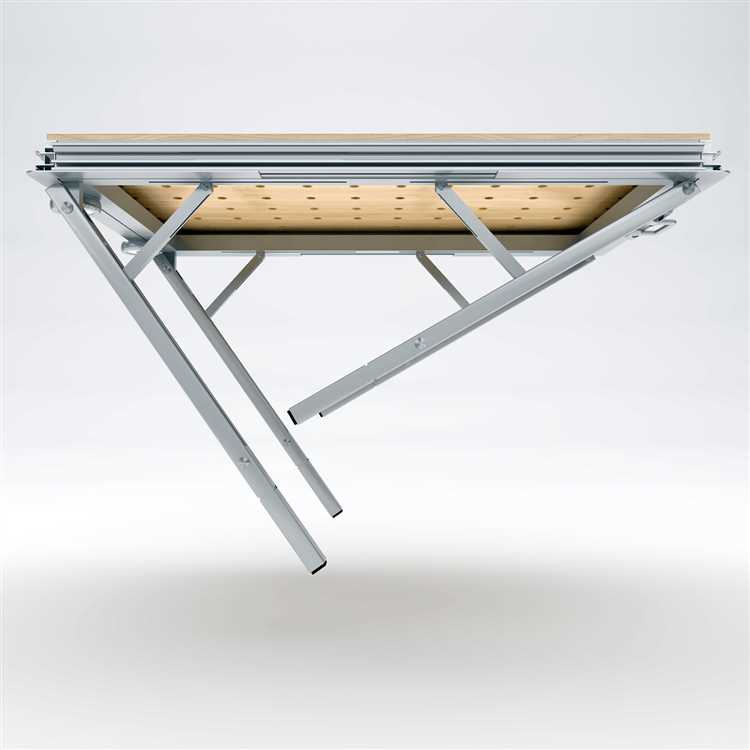

Телескопический механизм применяется для регулировки высоты и плавного складывания. Предпочтителен в мобильных или многофункциональных конструкциях. Выдерживает нагрузки до 80 кг и более при условии качественного исполнения. Основной недостаток – сложность установки: требуется точное совмещение направляющих и фиксаторов. Рекомендуется использовать механизмы с фиксацией в двух точках, чтобы избежать самопроизвольного складывания.
Для рабочих столов оптимален телескоп или усиленная петля. Для лёгких конструкций подойдут шарниры. Важно заранее протестировать узел на стенде или макете, чтобы исключить люфты и перекосы.
Материалы для ножек: металл, дерево или комбинированный вариант
Для складных ножек чаще всего используют сталь, алюминий, фанеру, массив бука или берёзы, а также комбинации этих материалов. Выбор зависит от назначения стола, веса столешницы и требований к мобильности.
Металлические ножки из стальных труб (обычно Ø20–30 мм, стенка 1,5–2 мм) обеспечивают жёсткость конструкции. Сталь подходит для мастерских, столов с тяжёлой столешницей, уличного использования. Недостаток – вес. Алюминиевые профили легче, но уступают стали по прочности. Для усиления соединений требуется установка стальных закладных элементов или накладок.

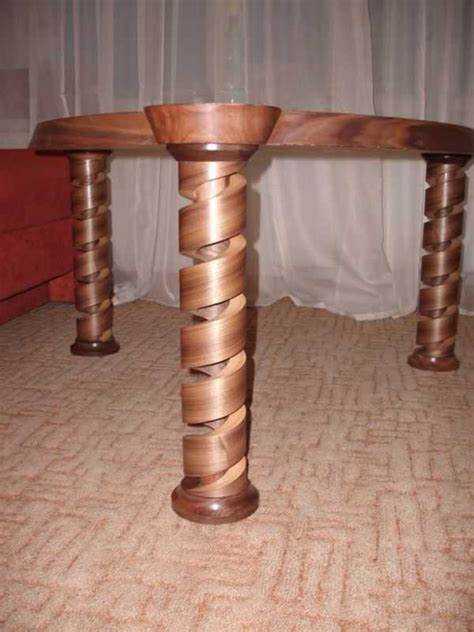

Деревянные ножки из массива целесообразны при необходимости сохранить внешний вид в интерьере. Лучше всего подходят бук, ясень, берёза – они прочнее сосны и не склонны к сколам. Сечение ножки – не менее 40×40 мм. Фанера (не ниже ФК, толщина 18–21 мм) также может использоваться для ножек в складной конструкции, особенно при раскройке на станке с ЧПУ. Важно учитывать направление волокон при формировании шарнирных элементов.
Комбинированные варианты включают металлический каркас с деревянными вставками или фанерные панели с металлическими креплениями. Это позволяет снизить вес, сохранить прочность и добиться более аккуратного внешнего вида. Пример: несущая часть из стали, декоративная облицовка из фанеры или ЛДСП.
При проектировании важно учитывать нагрузку: ножка должна выдерживать не менее 50–70 кг на точку опоры с учётом запаса. Необходимо предусмотреть надёжное крепление к столешнице и устойчивость при складывании. Компромисс между весом, прочностью и удобством складывания достигается чаще всего именно в комбинированных решениях.
Как рассчитать высоту и угол наклона складных ножек
Для расчёта высоты ножек необходимо учитывать желаемую высоту рабочей поверхности и толщину столешницы. Если итоговая высота стола должна быть 750 мм, а толщина столешницы – 30 мм, то длина ножек в разложенном состоянии должна составлять 720 мм.
При использовании складного механизма с углом складывания ножек внутрь (чаще всего 10–20°), следует учитывать изменение вертикальной проекции ножек. Если ножка при складывании уходит внутрь под углом 15°, её фактическая длина остаётся прежней, но вертикальная высота уменьшается. Для компенсации этого смещения ножку нужно делать чуть длиннее, чтобы в разложенном состоянии она точно достигала нужной высоты.
Формула расчёта длины ножки с учётом наклона: L = H / cos(θ), где L – длина ножки, H – требуемая вертикальная высота, θ – угол отклонения от вертикали. Например, при высоте 720 мм и угле 15°, длина ножки: L = 720 / cos(15°) ≈ 745 мм.
При проектировании шарнирного соединения важно обеспечить, чтобы в сложенном состоянии ножка не выступала за пределы столешницы и не мешала складыванию. Ось вращения следует располагать на 20–30 мм ниже плоскости столешницы, чтобы ножка могла лечь вдоль неё без зазоров.
Оптимальный угол между ножкой и столешницей в сложенном состоянии – 90°, но в некоторых конструкциях применяется отвод до 100–105° для плотного прилегания. Конкретный угол зависит от используемого механизма и толщины ножки. Перед сборкой рекомендуется сделать модель из фанеры или картона и проверить геометрию на макете.
Чертёж складных ножек: как избежать ошибок на этапе проектирования
Перед началом изготовления складных ножек необходимо точно определить все параметры конструкции. Ошибки на этапе чертежа приведут к перекосам, люфтам или невозможности складывания.
- Укажите точную высоту стола в разложенном состоянии. Стандарт – 720–750 мм, но подбирайте под конкретного пользователя.
- Заложите длину ножек в сложенном состоянии. Учитывайте, куда именно они будут убираться – внутрь каркаса или под столешницу.
- Определите точку вращения. Шарнир должен находиться на оси, позволяющей ножке складываться без задевания опорных элементов.
- Нанесите размеры крепёжных площадок. Не делайте их «на глаз» – соблюдайте симметрию относительно центра тяжести столешницы.
- Рассчитайте угол раскрытия. Для устойчивости он должен быть от 70 до 90 градусов – зависит от длины ножки и ширины опоры.
- Добавьте ограничители хода. Они исключают перераскладывание ножек и повышают надёжность при нагрузке.
Перед резкой деталей проверьте чертёж в масштабе 1:1. Лучше сделать пробный макет из картона или фанеры – он покажет проблемы, которые не видно на бумаге.
- Нарисуйте каждую ножку в двух положениях: сложенном и рабочем.
- Проверьте пересечения траекторий движения всех элементов.
- Уточните толщину материала – она влияет на крепёж и подвижность механизма.
- Заложите люфт на шарнирах не более 1 мм, чтобы избежать расшатывания.
Работающий чертёж – это не просто схема, а полный набор координат и расчётов, которые позволяют сразу перейти к изготовлению без доработок в процессе.
Как установить складной механизм на деревянную столешницу
Для надёжной установки складных ножек на деревянную столешницу потребуется точная разметка, качественная фурнитура и жёсткая фиксация элементов. Важно обеспечить, чтобы механизм складывался без перекосов и люфтов.
- Выберите тип складного механизма: боковой (вдоль кромки) или центральный (внутрь). Чаще используют боковые петли с фиксатором в открытом положении.
- Определите зоны крепления. Отступ от края столешницы – не менее 40 мм, чтобы избежать растрескивания древесины. Расстояние между ножками должно соответствовать их конструкции и весу стола.
- Закрепите металлические крепёжные пластины на ножках. Используйте стальные уголки или крепления, идущие в комплекте. Предварительно просверлите отверстия диаметром на 0,5 мм меньше самореза.
- Разметьте отверстия на столешнице, приложив сложенные ножки в рабочем положении. Проверьте, чтобы механизм не упирался в торец столешницы при складывании.
- Закрепите петли к столешнице. Для мягких пород древесины используйте саморезы 4×20 мм с пресс-шайбой. Для твёрдых – просверлите направляющие отверстия и используйте саморезы с потайной головкой.
- Проверьте механизм: сложите и разложите ножки несколько раз. Не должно быть заеданий. При необходимости отрегулируйте угол установки.
- Для увеличения надёжности соединений примените клей ПВА D3 в места примыкания металлических деталей к дереву. Это снизит риск расшатывания со временем.
Не перегружайте стол при использовании складного механизма. Оптимальная нагрузка – до 30 кг при стандартных ножках из стали толщиной 2 мм.

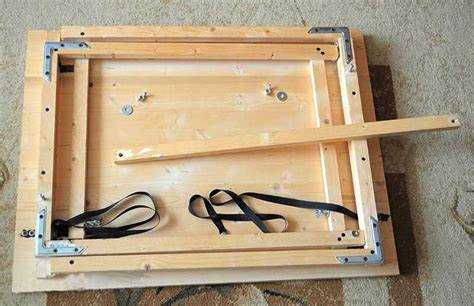

Усиление конструкции: где и как разместить дополнительные ребра жёсткости
Для увеличения прочности складных ножек и уменьшения их люфта критично правильно разместить ребра жёсткости. Основные зоны усиления – горизонтальные и диагональные элементы между ножками и столешницей.
Ребра жёсткости размещают по следующему принципу: под столешницей устанавливают продольные планки длиной не менее 60% ширины столешницы. Они соединяют крепёжные точки ножек, снижая нагрузку на отдельные узлы. Используйте доски с сечением не менее 30×40 мм для деревянных конструкций, металл толщиной от 2 мм для металлических.
Диагональные ребра ставят по углам между ножками, образуя треугольники – самые стабильные фигуры в конструкции. Их длина должна быть равна расстоянию между верхним и нижним креплениями ножек, чтобы полностью закрыть пространство и исключить боковое смещение.
На шарнирных соединениях добавляют короткие горизонтальные планки длиной 15–20 см, которые фиксируют положение ножек при раскладывании и предотвращают излишний люфт.
Крепление ребер проводят на саморезы по дереву или болты с шайбами и гайками для металла. В местах пересечений деталей стоит использовать шайбы для равномерного распределения нагрузки. Для облегчения сборки рекомендуется предварительно просверлить отверстия на 1–2 мм меньше диаметра крепежа.
Не рекомендуется размещать ребра исключительно по внешним сторонам ножек – это уменьшит жёсткость из-за отсутствия поддержки с внутренней стороны. Оптимально комбинировать внутренние и внешние ребра, особенно на ножках из тонкого материала.
Обработка и покраска ножек: чем покрыть, чтобы избежать коррозии и сколов
Перед покраской ножек обязательно удалите ржавчину и старое покрытие – лучше всего использовать металлическую щетку или шлифовальную машинку с наждачной бумагой зернистостью 120-150. После очистки поверхность нужно обезжирить, например, с помощью ацетона или спирта, чтобы краска легла ровно и не отслаивалась.
Для защиты от коррозии рекомендуется применять грунтовку на основе цинка или эпоксидную грунтовку. Цинковая грунтовка обеспечивает антикоррозионный барьер, особенно актуальна для стальных ножек, и выдерживает внешние нагрузки. Эпоксидная грунтовка более универсальна и хорошо сцепляется с разными типами металла.
После высыхания грунтовки переходите к покраске. Лучший выбор – полиуретановые или акриловые эмали. Полиуретановые краски отличаются высокой эластичностью и устойчивостью к механическим повреждениям, они предотвращают появление сколов при ударах и трениях. Акриловые краски быстрее сохнут и меньше пахнут, но уступают полиуретановым по долговечности.
Для дополнительной защиты наносите два слоя краски с промежуточной сушкой не менее 4 часов. Последний слой можно покрыть прозрачным лаком на полиуретановой основе – он улучшит стойкость к истиранию и создаст водоотталкивающий эффект.
Если ножки будут использоваться на улице, обратите внимание на специализированные порошковые покрытия. Их наносят электростатическим методом и запекают при высокой температуре, что гарантирует максимальную защиту от коррозии и устойчивость к механическим повреждениям.
Проверка устойчивости: как протестировать ножки перед регулярным использованием
Перед тем как закрепить складные ножки и начать эксплуатировать стол, важно убедиться в их надежности и устойчивости. Для этого выполните несколько последовательных тестов.
Статическая нагрузка. Поставьте стол на ровную поверхность и аккуратно приложите нагрузку, имитирующую эксплуатацию: например, 30–50 кг равномерно по центру столешницы. Следите за тем, чтобы ножки не деформировались и не изменяли положение. Проверка должна длиться не менее 5 минут.
Проверка фиксации. Разложите и сложите ножки несколько раз подряд (минимум 20 циклов). После этого убедитесь, что механизм фиксируется плотно, без люфтов и скрипов. Наличие свободного хода у фиксаторов недопустимо, так как оно снижает устойчивость.
Тест на боковые колебания. Аккуратно покачайте стол по диагонали, прикладывая усилие около 10–15 кг. Если стол начинает шататься или ножки меняют положение, требуется регулировка креплений или замена элементов.
Проверка всех крепежных точек – обязательный этап. Все болты и винты должны быть затянуты с рекомендуемым усилием (обычно 3–5 Н·м для мебельных крепежей). Используйте динамометрический ключ для точности.
Если после всех тестов ножки не показывают признаков ослабления или деформации, можно переходить к регулярному использованию.
Вопрос-ответ:
Какие материалы лучше использовать для изготовления складных ножек для стола своими руками?
Для создания складных ножек подходят несколько вариантов материалов. Чаще всего выбирают дерево, металл или комбинированные варианты — деревянные ножки с металлическими креплениями. Дерево легко обрабатывать и выглядит эстетично, но требует хорошей обработки для защиты от влаги и износа. Металл долговечнее и прочнее, но нуждается в специальных инструментах для резки и сверления. Если предполагается лёгкость и мобильность конструкции, можно рассмотреть алюминиевые профили — они лёгкие и устойчивы к коррозии.
Как обеспечить надежное крепление складных ножек, чтобы стол не шатался?
Надежность крепления зависит от нескольких факторов. Во-первых, важно выбрать качественные петли или специальные механизмы для складных конструкций, которые выдерживают вес стола и нагрузки при использовании. Во-вторых, крепежные элементы — болты, винты, шайбы — должны быть подобраны по размеру и прочности. При монтаже необходимо строго соблюдать угол и плотность прилегания ножек к столешнице, чтобы избежать люфта. Часто советуют дополнительно закрепить ножки распорками или фиксирующими замками, которые фиксируют положение ножек в разложенном состоянии.
Какие инструменты потребуются для самостоятельного изготовления складных ножек для стола?
Для работы понадобятся основные столярные или слесарные инструменты: электродрель или шуруповерт для сверления отверстий и вкручивания крепежа, лобзик или пила для резки материала, отвертки для закрепления петель и замков, рулетка и угольник для точных замеров и разметки. Если используется металл, пригодится болгарка или металлическая пила. Также полезно иметь наждачную бумагу или шлифовальную машинку для обработки кромок и сглаживания поверхности. Все инструменты должны быть исправны и соответствовать материалу, чтобы обеспечить аккуратный и безопасный результат.
Можно ли сделать складные ножки для стола так, чтобы они были полностью убираемыми и не мешали при хранении?
Да, такая конструкция вполне возможна. Для этого используют специальные шарниры и крепления, которые позволяют ножкам полностью сложиться и прижаться к нижней стороне столешницы. Часто делают систему с откидывающимися ножками, которые фиксируются в положении «убрано» с помощью защёлок или магнитов. Важно предусмотреть достаточно места под столешницей, чтобы сложенные ножки не мешали и не создавали выступающих деталей. Такой подход удобен для столов, которые нужно часто переносить или хранить в ограниченном пространстве.
