Выбор системы теплого пола требует точного расчета мощности и правильного подбора материалов с учетом площади помещения и типа покрытия. Наиболее распространены электрические и водяные системы, каждая из которых имеет свои технические особенности и этапы монтажа.
Перед началом установки необходимо подготовить основание – выровнять поверхность и обеспечить теплоизоляцию не менее 30 мм толщиной, чтобы минимизировать теплопотери. Водяные теплые полы требуют укладки труб с шагом 10-15 см для равномерного прогрева, а электрические – правильного размещения нагревательных элементов согласно техническому паспорту.
Ключевой этап – подключение к электросети или системе отопления с обязательной установкой терморегуляторов. Их настройка позволяет контролировать температуру и снижать энергозатраты. Следуя пошаговой инструкции, можно добиться эффективного и долговечного результата без привлечения специалистов.
Выбор типа теплого пола и подготовка основания
Выбор типа теплого пола зависит от назначения помещения и особенностей конструкции дома. Электрические кабельные системы подходят для небольших комнат и помещений с ограниченной высотой стяжки – толщина нагревательного слоя составляет 3-5 мм. Водяные теплые полы оптимальны для больших площадей и помещений с постоянным отоплением, так как их монтаж требует подготовки трубопроводов и подключения к котлу.
Для деревянных оснований предпочтительнее использовать инфракрасные пленочные или тонкие кабельные маты, которые не создают дополнительной нагрузки и позволяют сохранить прочность пола. Бетонное основание подходит для укладки как кабельных, так и водяных систем с заливкой стяжки толщиной не менее 50 мм для равномерного распределения тепла.
Подготовка основания начинается с тщательной очистки и выравнивания поверхности. Максимально допустимый перепад по уровню – 3 мм на 2 метра. Если отклонения больше, выполняется черновая стяжка или наливной пол. Поверхность должна быть сухой: влажность бетона не выше 4%. При укладке на грунт обязательна гидроизоляция с использованием полиэтиленовой пленки толщиной не менее 200 мкм.
Далее укладывается теплоизоляционный слой: экструдированный пенополистирол толщиной 20-50 мм для бетонных полов или специальные теплоизоляционные маты для деревянных перекрытий. Это снижает потери тепла и повышает эффективность системы. Для водяных теплых полов поверх теплоизоляции укладывается демпферная лента по периметру стен, компенсирующая тепловое расширение стяжки.
После подготовки основания проверяется ровность и жёсткость поверхности. Только после этого приступают к монтажу выбранной системы теплого пола.
Расчет и закупка материалов для монтажа теплого пола
Для точного расчета материалов необходимо знать площадь помещения, тип теплого пола и особенности монтажа. Начинайте с измерения площади комнаты, исключив площадь встроенной мебели и сантехники.
- Определите длину и шаг укладки труб или кабеля в зависимости от рекомендованных параметров для выбранной системы (обычно 10-20 см для водяных и 10-15 см для электрических).
- Вычислите длину труб или кабеля: площадь комнаты делится на шаг укладки, умножается на длину каждой петли с учетом конфигурации пола.
- Добавьте 10-15% запаса на резку и возможные ошибки монтажа.
Для гидравлической системы необходимы:
- Трубы из сшитого полиэтилена или металлопластика – рассчитывайте исходя из длины труб с запасом.
- Теплоизоляционные плиты с низким сопротивлением теплопередаче – укладываются под трубы для минимизации потерь.
- Фиксаторы для труб и монтажная сетка для ровного закрепления контура.
- Коллектор с терморегуляторами, запорной арматурой и датчиками температуры.
Для электрического теплого пола необходимы:
- Нагревательный кабель или мат с известной мощностью на метр (обычно 10-20 Вт/м²).
- Терморегулятор с датчиком температуры и монтажная коробка.
- Подложка или теплоизоляция, если это предусмотрено проектом.
- Крепежные элементы для равномерного распределения кабеля.
Дополнительно купите:
- Сухую стяжку или самовыравнивающую смесь для заливки.
- Гидроизоляционную пленку, если монтаж предполагается на бетонном основании.
- Кабель для подключения к электросети с запасом по длине.
Закупку лучше разделить на этапы: сначала приобрести основные материалы для монтажа труб или кабеля, затем – комплектующие для подключения и финишные материалы. При покупке обращайте внимание на сертификаты и гарантийные сроки производителя.
Монтаж теплоизоляции и укладка нагревательного элемента
Перед укладкой теплоизоляции необходимо очистить и выровнять основание. Рекомендуется использовать пенополистирол экструдированный толщиной не менее 30 мм с плотностью от 35 кг/м³ для минимизации теплопотерь. Плиты укладывают вплотную, без зазоров, чтобы избежать «мостиков холода». Швы между плитами обрабатывают монтажной пеной или клеем для герметичности.
На теплоизоляцию настилают отражающую фольгированную пленку, которая повышает эффективность нагрева за счет отражения тепла вверх. Фольгу фиксируют с помощью скотча или степлера, чтобы избежать смещения при укладке нагревательного кабеля.
Нагревательный элемент размещают строго по заранее разработанной схеме с шагом кабеля 10–15 см, в зависимости от требуемой мощности (обычно 150–200 Вт/м²). Кабель раскладывают равномерно, избегая пересечений и перегибов. Запрещается укладывать кабель под тяжелые предметы и в местах будущих сверлений.
Крепление нагревательного кабеля проводят с помощью монтажной ленты или специальной сетки, обеспечивающей надежную фиксацию без повреждения изоляции. Контролируют натяжение кабеля, оно должно быть свободным, без растяжения.
Для электросоединений и терморегуляторов используют только герметичные соединители и распределительные коробки, соответствующие нормам IP54 и выше. После укладки кабеля проверяют сопротивление изоляции мультиметром – значение должно соответствовать технической документации производителя.
Подключение теплого пола к электросети или системе отопления
Подключение теплого пола зависит от типа системы: электрической или водяной. При электрическом варианте важно соблюдение норм безопасности и правильный выбор элементов подключения.
- Подключение электрического теплого пола:
- Используйте отдельный автоматический выключатель с номиналом, соответствующим мощности пола (обычно 16-25 А).
- Обязательна установка УЗО (устройство защитного отключения) с током срабатывания 30 мА для защиты от утечек тока.
- Подключение терморегулятора производится согласно схеме производителя – обычно к кабелю питания и датчику температуры пола.
- Кабель питания должен иметь сечение, рассчитанное на максимальную нагрузку системы, например, для мощности 1500 Вт – 2,5 мм² медного провода.
- Запрещается подключать теплый пол через удлинители или розетки общего назначения.

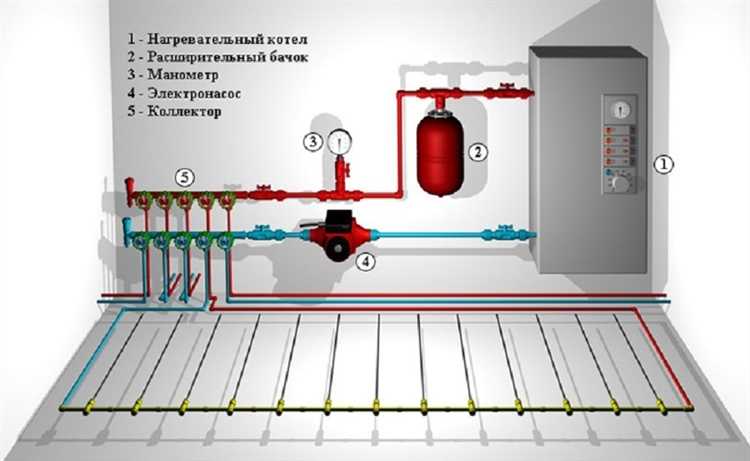

- Подключение водяного теплого пола к системе отопления:
- Установите коллектор с расходомерами и регулирующими вентилями для точной настройки температуры и расхода теплоносителя.
- Обеспечьте возможность подключения к существующему котлу или бойлеру через байпас с балансировочным клапаном.
- Установите циркуляционный насос с необходимой производительностью, учитывая длину и диаметр трубопровода.
- Подключение труб водяного пола выполняется из кислородонепроницаемых материалов (PEX, EVOH), что предотвращает коррозию.
- Для автоматического управления температурой используйте комнатный термостат, связанный с коллекторным узлом.
Перед началом работ необходимо отключить электропитание или систему отопления и проверить целостность всех компонентов. После подключения проведите тестовый прогрев пола без укладки напольного покрытия – не менее 24 часов, чтобы исключить ошибки монтажа и утечки.

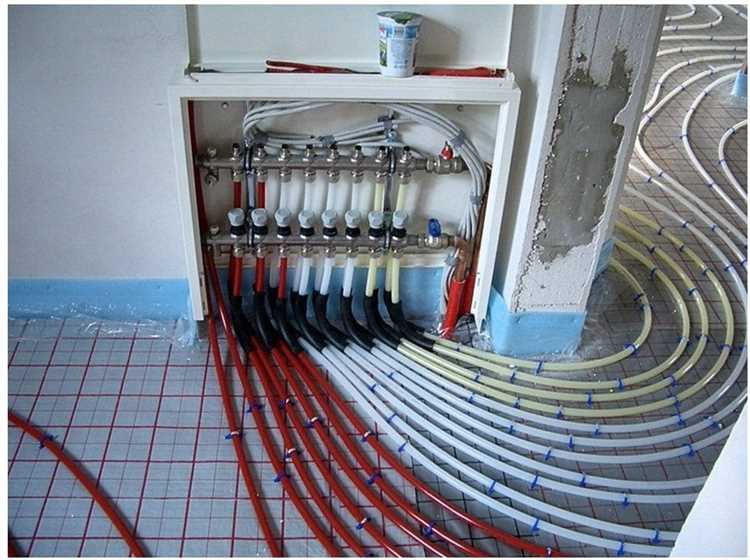

Проверка работоспособности системы перед заливкой стяжки
Перед заливкой стяжки необходимо убедиться в отсутствии протечек и корректной работе отопительного контура. Для этого давление в системе должно быть не менее 3 бар. Подключите насос и заполните трубы водой, внимательно осмотрите все соединения на предмет подтеков.
Обязательный этап – проведение гидравлического испытания. Оно длится минимум 2 часа при рабочем давлении, превышающем проектное на 0,5–1 бар. В течение этого времени давление не должно снижаться более чем на 0,1 бар.
После успешного испытания проверьте равномерность прогрева труб с помощью инфракрасного термометра или тепловизора. Температура на поверхности должна быть однородной, без холодных участков, что свидетельствует об отсутствии воздушных пробок.
В случае обнаружения снижения давления или зон с пониженной температурой устраните неисправности – подтяните фитинги, удалите воздух через спускные клапаны. Только после повторного подтверждения стабильности параметров можно приступать к заливке стяжки.

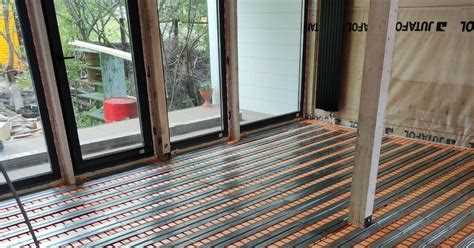

Заливка стяжки и завершение отделочных работ
Перед заливкой стяжки необходимо проверить монтаж теплого пола: трубы или кабели должны быть надежно закреплены, соединения герметичны, а система – промыта и протестирована под давлением не менее 3 бар. Температура в помещении должна быть не ниже +5°C.
Для стяжки используют цементно-песчаный раствор с маркой не ниже М300 и водоцементным соотношением 0,5–0,6. Толщина слоя над трубами или нагревательным элементом должна быть от 30 до 50 мм, чтобы обеспечить защиту и равномерное распределение тепла.
Заливку начинают с одного угла помещения, равномерно распределяя раствор по поверхности с помощью правила. Для предотвращения трещин в больших помещениях стяжку делят на участки не более 20 м² с использованием деформационных швов.
После заливки поверхность выравнивают, удаляют излишки раствора и оставляют сохнуть при температуре 18–22°C и влажности 50–70%. Начальная прочность достигается через 3–5 дней, полную – через 28 дней. В течение первых 7 дней необходимо избегать резких перепадов температуры и сквозняков.
Отделочные работы можно начинать после полного высыхания стяжки. Перед укладкой напольного покрытия рекомендуется проверить уровень влажности стяжки: для плитки – не более 3%, для ламината и паркета – не выше 1,5%.
Перед установкой плинтусов и других декоративных элементов убедитесь в отсутствии деформаций и трещин в стяжке. Рекомендуется применять специальные компенсаторы и изоляционные материалы для предотвращения передачи вибраций и звуков.
Вопрос-ответ:
Как подготовить основание пола перед монтажом теплого пола в частном доме?
Основание необходимо тщательно очистить от пыли, грязи и мелких камней. Поверхность должна быть ровной, чтобы избежать неровностей и повреждений труб или кабелей теплого пола. Если пол бетонный, его стоит проверить на наличие трещин и при необходимости заделать их. Иногда требуется сделать слой гидроизоляции, особенно если дом расположен в местах с повышенной влажностью. Только после подготовки основания можно приступать к укладке теплоизоляционного материала и монтажу самого теплого пола.
Какие материалы лучше использовать для теплоизоляции при установке теплого пола?
Чаще всего применяют пенополистирол или экструдированный пенополистирол, так как они обладают хорошими теплоизоляционными свойствами и высокой прочностью. Толщина утеплителя выбирается в зависимости от типа пола и климатических условий, обычно от 20 до 50 мм. Кроме того, важно, чтобы материал был устойчив к влаге и не деформировался под нагрузкой. Некоторые используют вспененный полиэтилен, но он менее прочен и подходит только для определенных условий.
Как правильно распределить трубы водяного теплого пола, чтобы обеспечить равномерный прогрев помещения?
Трубы укладывают с шагом от 10 до 20 см, в зависимости от требуемой мощности отопления. Чем меньше шаг, тем более равномерным будет прогрев, но и затрат на материалы больше. Важно размещать трубы так, чтобы холодные зоны не оставались, особенно возле окон и наружных стен. Обычно монтаж начинается от коллектора, петли располагают равномерно, делая петли ближе к стенам чуть плотнее. При укладке нужно избегать пересечений и перегибов труб, а также крепить их к теплоизоляции специальными клипсами или сеткой для надежной фиксации.
Какие шаги следует выполнить после укладки теплого пола перед его запуском?
После монтажа труб или нагревательных элементов важно проверить систему на герметичность, заполнив ее водой под давлением. Если утечек нет, можно приступать к заливке стяжки, которая должна высохнуть не менее 3–4 недель для достижения прочности. Перед тем как включать теплый пол, систему нужно прогреть постепенно, повышая температуру понемногу, чтобы избежать трещин в стяжке. Важно также правильно подключить терморегуляторы и проверить их работу. Только после всех этих этапов теплый пол готов к постоянной эксплуатации.
