Старые советские дрели отличались высокой надежностью, но при этом имели специфическую конструкцию. Снятие патрона – задача неочевидная, особенно если отсутствует документация. В большинстве случаев используется конус Морзе или резьбовое соединение, и от правильного распознавания зависит весь процесс демонтажа.
Определение типа крепления – первый и обязательный шаг. У дрелей с коническим соединением патрон держится за счёт трения. Чтобы его снять, потребуется выбить патрон, зафиксировав шпиндель. При резьбовом типе крепления патрон обычно накручен на шпиндель с левой или правой резьбой. Внутри патрона часто присутствует фиксирующий винт, который нужно выкрутить, предварительно заглянув внутрь корпуса через полностью раскрытые кулачки.
Для съёма понадобится минимум инструментов: шестигранный ключ, гаечный ключ, молоток и ударная отвертка. Резьбовые патроны демонтируются с усилием против часовой стрелки. Если винт внутри – с левой резьбой, то откручивать его нужно по часовой. Конический патрон выбивается осторожными ударами молотка через деревянную прокладку, чтобы не повредить вал.
Коррозия и закисание – распространённая проблема. Используйте проникающую смазку (например, WD-40) за несколько часов до начала работ. При необходимости можно прогреть патрон строительным феном до температуры 80–100 °C, чтобы металл расширился и ослабил зажим.

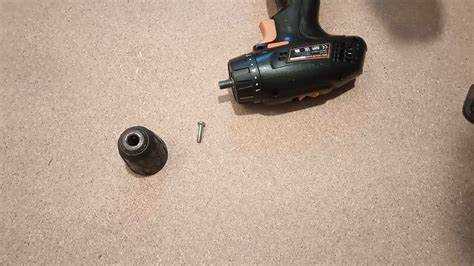

Определение типа крепления патрона на советской дрели
Чтобы безопасно снять патрон с советской дрели, необходимо точно определить тип его крепления. Наиболее распространённые варианты – резьбовое соединение с фиксирующим винтом и конический хвостовик (конус Морзе).
Резьбовое соединение можно определить по наличию стопорного винта внутри патрона. Для проверки нужно максимально раскрыть кулачки и внимательно осмотреть внутреннюю часть. Если виден винт с обратной резьбой (часто с правым шлицем и левой резьбой), значит, патрон накручен на резьбу шпинделя. Винт следует выкрутить строго по часовой стрелке.
Конический патрон не имеет винта. Для его идентификации нужно снять патрон и осмотреть отверстие: если оно гладкое и слегка сужается, вероятен конус Морзе (чаще всего тип МК-1 или МК-2). Дополнительно, на боковой поверхности патрона или шпинделя иногда выбиты маркировки типа “B12”, “MK1”, “1-13 мм” – они указывают на стандарт конического соединения.
Некоторые советские модели также используют гибридное крепление – резьба с посадкой по конусу. В таких случаях важно сочетать оба метода определения: проверить наличие винта и оценить форму посадочной части. Без точной диагностики высок риск повредить шпиндель или патрон при демонтаже.

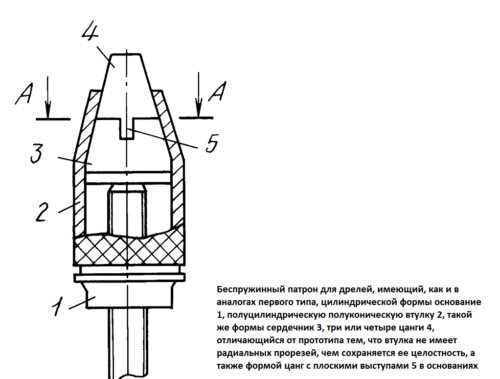

Проверка наличия фиксирующего винта внутри патрона
Перед демонтажем патрона необходимо убедиться, оснащён ли он фиксирующим винтом. Этот винт предотвращает самопроизвольное откручивание патрона при реверсивном вращении. Он располагается внутри патрона, на дне, между кулачками.
- Разожмите кулачки патрона до максимального раскрытия с помощью поворота внешней обоймы против часовой стрелки.
- Внутри откроется доступ к винту, если он установлен. Обычно винт имеет левую резьбу – откручивается по часовой стрелке.
- Осмотрите винт на наличие повреждений или следов фиксатора резьбы. Часто используется плоская или крестовая шлицевая головка.
- Если винт зафиксирован герметиком, предварительно прогрейте его промышленным феном до 150–200 °C, чтобы ослабить соединение.
- Аккуратно выкрутите винт подходящей отверткой, избегая срыва шлица. При его отсутствии переходите к откручиванию самого патрона.
Игнорирование винта может привести к повреждению резьбы шпинделя или необходимости снимать патрон с остатками винта внутри.

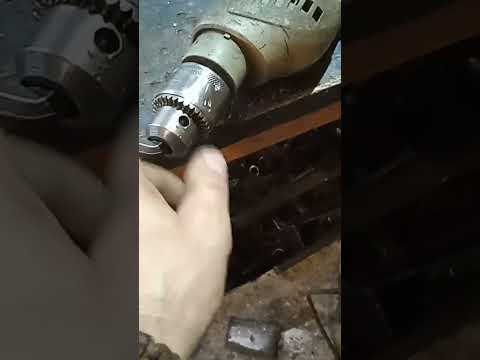

Подбор инструмента для демонтажа патрона без повреждений
Для снятия патрона с советской дрели необходим инструмент, обеспечивающий точное усилие без риска деформации резьбы и корпуса. В первую очередь требуется разводной ключ с гладкими губками шириной до 30 мм – он минимизирует повреждение металла при захвате. Лучше использовать модели с лазерной гравировкой шкалы и прецизионной настройкой, чтобы избежать перекоса при откручивании патрона.
Также пригодится шестигранный ключ соответствующего диаметра (обычно 6 или 8 мм), если внутри патрона предусмотрен фиксирующий винт. Он может быть с левой резьбой, поэтому перед откручиванием необходимо внимательно осмотреть шлиц и проверить направление.
Для фиксации шпинделя рекомендуется использовать трубный зажим с мягкими накладками или деревянные вкладыши в тисках. Это позволяет избежать повреждения внешнего покрытия и перекоса вала. Категорически не рекомендуется использовать газовый ключ – он оставляет вмятины на корпусе и может нарушить геометрию патрона.
Если патрон прикипел, перед демонтажем полезно нанести проникающую смазку типа WD-40 и выждать 10–15 минут. Только после этого следует использовать силовой инструмент. Электроинструменты (ударные отвертки, гайковерты) применять не стоит – они могут повредить резьбу внутри шпинделя.
Снятие патрона с конусного крепления вручную
Советские дрели часто оснащались патронами с коническим посадочным соединением, обычно типа Морзе. Для начала необходимо зафиксировать шпиндель. Если дрель с редуктором – удерживайте его через вентиляционные отверстия прочной отверткой или вставьте деревянный клин в шестерни через открытый корпус.
Осмотрите основание патрона: на конусном креплении нет резьбы и стопорных винтов. Возьмите латунный или алюминиевый прут диаметром 10–12 мм и длиной около 15 см. Упирайте его торцом в заднюю часть патрона, ближе к основанию, под небольшим углом. Постучите молотком средней тяжести (300–500 г), чередуя стороны. Патрон должен постепенно сойти с конуса. Работайте аккуратно, избегая перекосов и ударов в боковую поверхность.
Если посадка окислилась, нанесите проникающую смазку (WD-40 или аналог) на границу патрона и шпинделя, оставьте на 10–15 минут, затем повторите попытку. Не используйте газовые горелки – перегрев может повредить закалку шпинделя и патрона.
После демонтажа протрите конус и патрон от остатков масла и загрязнений. Если на конусе есть заусенцы или ржавчина, аккуратно пройдитесь мелкой наждачной бумагой (P800–P1000), не снимая металл – только окислы.

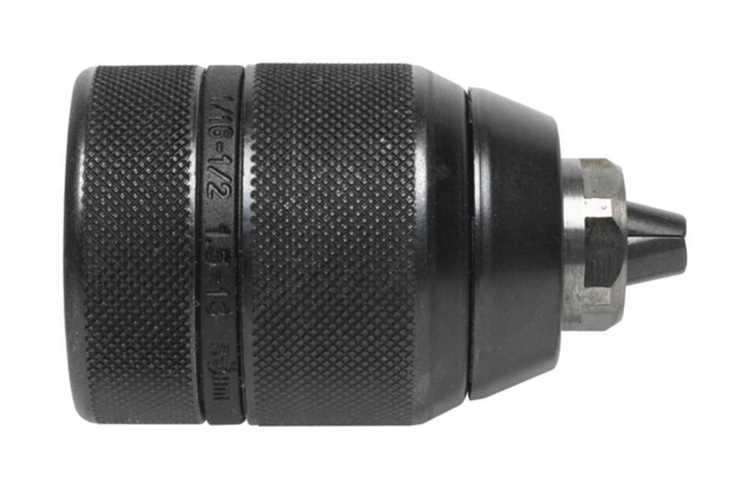

Разборка патрона, закреплённого на резьбе

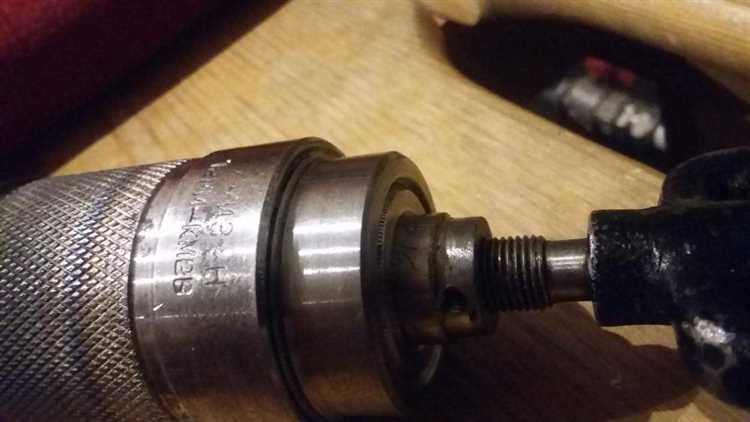

Для снятия патрона с резьбовым креплением на советской дрели необходимо учитывать наличие фиксирующего винта внутри патрона. Он может иметь левую резьбу, что важно при откручивании.
- Полностью раскройте кулачки патрона, чтобы получить доступ к фиксирующему винту внутри.
- С помощью отвертки выкрутите винт. В большинстве случаев он имеет обратную (левую) резьбу – откручивается по часовой стрелке.
- После извлечения винта зафиксируйте вал дрели. Это можно сделать через вентиляционные отверстия корпуса, зажав ротор мягким фиксатором или вставив шестигранник в шпиндель при наличии паза.
- Открутите патрон против часовой стрелки. Если он сильно затянут, используйте газовый ключ, обернув корпус патрона плотной тканью для предотвращения повреждений.
- При закисании резьбы нанесите проникающую смазку (WD-40 или аналог), подождите 10–15 минут, повторите попытку откручивания.
После снятия проверьте состояние резьбы шпинделя и патрона. При наличии повреждений следует зачистить резьбу или заменить изношенные элементы.
Использование тисков и ключей при закисании соединения
При закисании патрона советской дрели фиксируйте корпус дрели в тисках, чтобы исключить вращение и повредить внутренние детали. Мягкие накладки из резины или ткани предотвратят царапины на корпусе. Для откручивания используйте гаечный ключ с подходящим размером рожковой или разводной головки.
Перед работой очистите резьбу от грязи и нанесите проникающую смазку (например, WD-40). Дайте ей подействовать не менее 15 минут. При необходимости повторите обработку.
Для увеличения рычага ключа можно надеть на ручку металлическую трубу длиной 20–30 см. Это повысит момент откручивания без применения чрезмерной силы.
Если патрон не сдвигается, применяйте короткие, резкие рывки, а не плавное вращение, чтобы разрушить коррозионные соединения. Избегайте чрезмерного усилия, чтобы не сорвать грани гайки и не повредить резьбу.
После снятия патрона осмотрите резьбовое соединение на предмет повреждений и очистите его от остатков смазки и коррозии перед повторной сборкой.

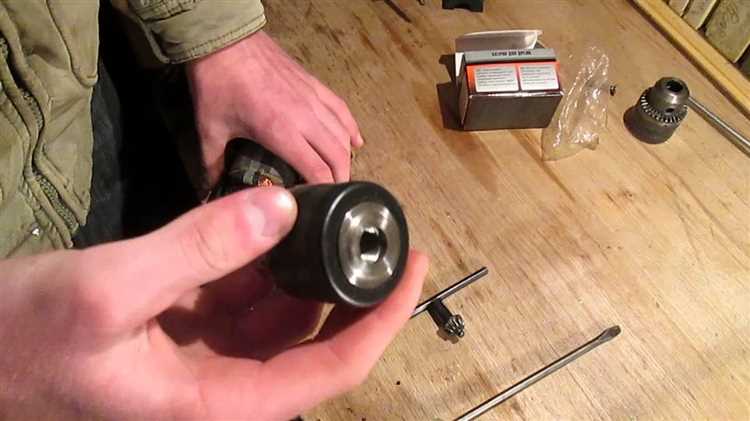

Очистка и осмотр посадочного места после снятия патрона
После демонтажа патрона необходимо тщательно очистить посадочное место от загрязнений и остатков смазки. Для этого примените щетку с жесткой щетиной или металлическую щетку, чтобы удалить нагар, пыль и мелкие частицы ржавчины. При наличии масляных загрязнений используйте обезжириватель или растворитель на основе спирта, наносите его с помощью тряпки или ватного тампона.
Осмотрите внутренний хвостовик шпинделя на предмет износа и деформаций. Обратите внимание на наличие заусенцев и сколов, которые могут привести к неправильной центровке патрона и вибрации при работе. В случае обнаружения дефектов рекомендуется обработать поверхность мелкой наждачной бумагой зернистостью 400–600 или шлифовальной пастой, обеспечивая ровное и гладкое прилегание.
Проверьте состояние резьбы (если патрон крепится на резьбовом соединении) – резьба должна быть целой, без срезанных или поврежденных витков. При необходимости нанесите тонкий слой графитовой или литиевой смазки, чтобы обеспечить плавное и надежное крепление нового патрона.
Завершающим этапом очистки служит удаление пыли и остатков смазочных материалов с помощью сухой ткани или сжатого воздуха. Это предотвращает накопление загрязнений при дальнейшей эксплуатации дрели и снижает риск преждевременного износа посадочного места.

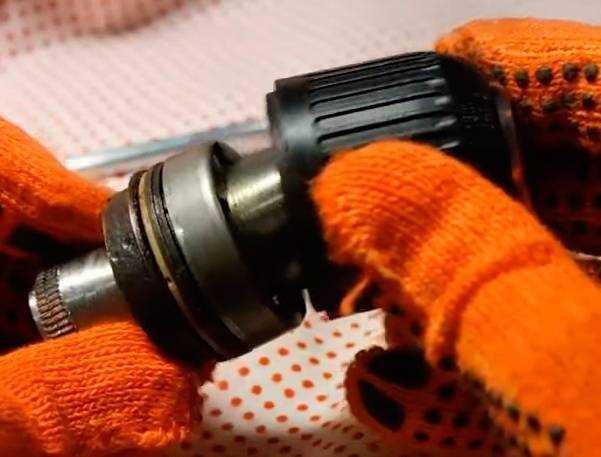

Подготовка дрели к установке нового или восстановленного патрона
Перед установкой патрона отключите дрель от сети или извлеките аккумулятор. Очистите шпиндель и внутреннюю полость корпуса от пыли, масла и металлической стружки с помощью сухой ветоши и щетки с жёсткой щетиной. Осмотрите резьбу шпинделя: при наличии загрязнений удалите их, а при повреждениях – аккуратно зачистите мелкой наждачной бумагой (зернистость 400-600). Обязательно проверьте состояние фиксирующего винта патрона, если он предусмотрен, и при необходимости замените на новый с аналогичными параметрами.
Перед монтажом патрона нанесите тонкий слой графитовой или литиевой смазки на резьбу шпинделя, чтобы предотвратить заедание и облегчить последующую разборку. Смазку наносите экономно, избегая излишков, чтобы не попасть внутрь механизмов дрели.
Проверьте правильность центровки шпинделя и отсутствие люфта. При заметном люфте устраните его регулировкой подшипников или заменой изношенных деталей. Наличие люфта приведет к быстрому износу патрона и ухудшению точности сверления.
Убедитесь, что патрон соответствует диаметру и типу шпинделя (например, М10х1 или М12х1,25). Несоответствие резьбы может привести к повреждению и неправильной фиксации. При использовании восстановленного патрона проверьте целостность зажимных кулачков и их подвижность, чтобы обеспечить надёжное удержание сверла.
Вопрос-ответ:
Какие инструменты понадобятся, чтобы снять патрон с советской дрели?
Для снятия патрона обычно нужны ключ для патрона или две подходящие разводные пассатижи, а также отвертка. Иногда пригодится молоток и кернер, если патрон закис. Важно выбрать инструмент, который не повредит металлические детали дрели.
Как понять, в какую сторону откручивать патрон на советской дрели?
Большинство советских дрелей имеют стандартную резьбу, то есть патрон откручивается против часовой стрелки. Чтобы проверить, можно попробовать повернуть патрон рукой или с помощью ключа в ту же сторону. Если он не откручивается, возможно, есть защёлка или фиксатор.
Можно ли снять патрон с дрели, не разбирая корпус?
В некоторых моделях советских дрелей патрон крепится непосредственно на вал и доступен снаружи, поэтому его можно снять без разборки корпуса. Для этого нужно зафиксировать вал, чтобы он не вращался, и аккуратно открутить патрон. Если доступ затруднён, придётся частично разбирать инструмент.
Что делать, если патрон сильно прикипел и не откручивается обычными методами?
Если патрон закис, стоит попробовать обработать резьбу проникающей смазкой, дать ей время подействовать, затем аккуратно постучать по корпусу вокруг патрона, чтобы ослабить заедание. При необходимости используют рычаг, но с осторожностью, чтобы не повредить детали. В крайнем случае может понадобиться разборка и использование специальных средств.
После снятия патрона как правильно установить новый на советскую дрель?
Новый патрон устанавливают, накручивая его на вал по часовой стрелке до упора. Перед установкой желательно очистить резьбу и нанести небольшое количество смазки, чтобы обеспечить плавное крепление и облегчить последующее снятие. После установки проверяют надежность фиксации и плавность вращения.
Как безопасно снять патрон с советской дрели без специальных инструментов?
Чтобы снять патрон с советской дрели без дополнительных приспособлений, сначала отключите устройство от электросети. Затем зажмите патрон рукой или с помощью тряпки, чтобы улучшить хват, и попытайтесь провернуть его против часовой стрелки. Если патрон закручен очень плотно, можно слегка постучать по его корпусу деревянной ручкой молотка, чтобы ослабить заусенцы или грязь. В некоторых моделях есть фиксирующий винт внутри патрона, который необходимо открутить отверткой перед демонтажем. Будьте аккуратны, чтобы не повредить резьбу и не пораниться.
