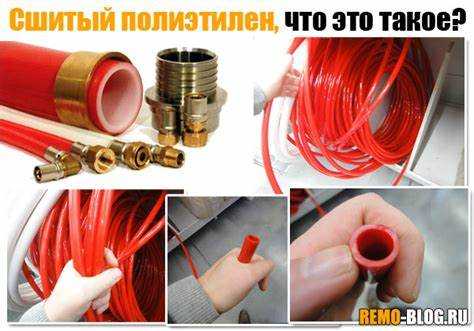

Что такое сшитый полиэтилен в сантехнике

Сшитый полиэтилен (PEX) используется в системах водоснабжения и отопления с конца 1960-х годов. Он производится методом термической или химической обработки полиэтилена высокой плотности (PEHD), в результате чего формируется трёхмерная структура молекулярных связей. Это повышает термическую устойчивость материала, его гибкость и сопротивление внутреннему давлению.

В бытовой сантехнике чаще всего применяются трубы PEX-a, PEX-b и PEX-c. Наиболее эластичный и устойчивый к гидроударам – PEX-a, изготовленный по методу пероксидного сшивания. PEX-b производится методом силановой модификации и отличается большей жёсткостью. PEX-c – результат электронной обработки, используется реже из-за ограниченной гибкости и повышенной хрупкости при низких температурах.

Для подключения PEX-труб применяются обжимные, пресс-фитинги или гильзовые соединения. Последние предпочтительнее при монтаже скрытых систем, так как обеспечивают герметичность без применения резиновых уплотнителей. Оптимальный выбор – латунные или PPSU фитинги, устойчивые к коррозии и воздействию горячей воды.

Сшитый полиэтилен выдерживает температуру до 95 °C при постоянной нагрузке и давление до 10 бар, что делает его пригодным для систем горячего водоснабжения. Срок службы превышает 50 лет при соблюдении условий эксплуатации. Материал не подвержен зарастанию стенок, что исключает снижение пропускной способности со временем.

С точки зрения монтажа, PEX позволяет прокладывать длинные участки без соединений благодаря гибкости – трубы могут изгибаться радиусом до 5 диаметров. Это особенно удобно при устройстве «тёплого пола» и разводке водопровода в сложных конфигурациях помещений. Отсутствие сварки и пайки сокращает время установки и снижает риск ошибок.

Сшитый полиэтилен в сантехнике: особенности и преимущества

Сшитый полиэтилен (PEX) применяется в системах водоснабжения и отопления благодаря высокой стойкости к температурным и механическим нагрузкам. Сшивка молекулярной структуры придаёт материалу долговечность и устойчивость к деформации при нагреве.

• Диапазон рабочих температур: от -50 до +95 °C, кратковременно до +110 °C.
• Давление до 10 бар без потери прочностных характеристик при длительной эксплуатации.
• Срок службы до 50 лет при соблюдении температурно-давленческих режимов.

Существует три типа сшивки:

1. PEX-a (пероксидная) – высокая эластичность, легко восстанавливает форму после замятия, допускается гибка без фитингов.
2. PEX-b (силановая) – механическая прочность выше, чем у PEX-a, но менее гибкий, чаще требует дополнительных соединений.
3. PEX-c (электронно-лучевая) – жёсткий материал, менее чувствителен к химическому воздействию, но хуже поддаётся изгибу.

При монтаже рекомендуется:

• Использовать обжимные или пресс-фитинги с латунными либо бронзовыми элементами, совместимыми по коэффициенту теплового расширения.
• Не допускать перегиба с радиусом менее 5 диаметров трубы.
• Защищать трубопровод от УФ-излучения при открытой прокладке.
• Учитывать температурное удлинение: при +80 °C удлинение составляет ~1,5 мм на погонный метр.

Среди преимуществ перед металлопластиком и полипропиленом:

• Отсутствие коррозии и накипи.
• Низкое гидравлическое сопротивление.
• Снижение уровня шума при прохождении воды.
• Устойчивость к гидроударам.

Монтаж труб PEX возможен без сварки, с минимальными временными затратами. В условиях ограниченного доступа или скрытой укладки это снижает риск протечек и упрощает обслуживание.

Какие виды сшитого полиэтилена применяются в водоснабжении

В системах водоснабжения используются три типа сшитого полиэтилена: PE-Xa, PE-Xb и PE-Xc. Все они обозначаются как PE-X, но различаются по способу сшивки и эксплуатационным характеристикам.

PE-Xa получают методом пероксидной сшивки. Уровень сшивки достигает 75–85%, что обеспечивает высокую эластичность и устойчивость к гидроударам. Такой материал подходит для прокладки без фитингов на изгибах и часто используется в системах горячего водоснабжения и отопления. Рабочая температура – до 95 °C, кратковременно – до 110 °C.

PE-Xb производится методом силанольной сшивки. Степень сшивки составляет около 65–70%. Этот материал менее гибкий, но устойчив к растрескиванию под напряжением и химически инертен. Применяется в системах холодного и горячего водоснабжения, особенно при скрытой прокладке. Необходимость в дозревании после экструзии требует контроля условий хранения и монтажа.

PE-Xc получают электронно-лучевой обработкой. Уровень сшивки – 60–70%. Материал менее пластичен, чем PE-Xa, и чувствителен к механическим нагрузкам, особенно при низких температурах. Применяется в водоснабжении реже, в основном при высокой радиационной стойкости или ограниченном доступе к химическим агентам.

Для бытового водоснабжения наиболее оптимален PE-Xa при необходимости частых изгибов и высокой температурной нагрузки. При скрытой укладке без сильных изгибов предпочтителен PE-Xb. Выбор зависит от условий эксплуатации, способа прокладки и требований к долговечности соединений.

Чем отличается маркировка PEX-a, PEX-b и PEX-c при выборе труб

Маркировки PEX-a, PEX-b и PEX-c обозначают способ сшивки полиэтилена, что напрямую влияет на свойства труб. Каждый метод имеет свои технические особенности и ограничения в применении.

PEX-a производится методом пероксидной сшивки. Степень сшивки достигает до 85%, что обеспечивает максимальную эластичность и устойчивость к трещинообразованию. Трубы PEX-a легко гнутся, выдерживают многократное изгибание без потери формы и используются в системах, где возможны перепады температур и сложные монтажные участки. Устойчивость к гидроударам выше, чем у других типов.

PEX-b создается методом силановой (или влажной) сшивки. Степень сшивки – около 65–70%. Эти трубы менее эластичны, но прочнее по структуре. Они чувствительны к радиусу изгиба, что требует соблюдения монтажных правил. Применяются в системах отопления и водоснабжения с предсказуемой нагрузкой. Менее подвержены линейному удлинению при нагреве, но хуже восстанавливают форму после деформации.

PEX-c получают с помощью электронной облучательной сшивки. Уровень сшивки – до 70%, однако распределение связей в структуре полиэтилена менее равномерное. Эти трубы уступают по эластичности PEX-a и уступают по прочности PEX-b. Допустимы к применению в системах с невысокими требованиями к механическим нагрузкам. При резких изгибах возможны микротрещины.

Выбор между PEX-a, PEX-b и PEX-c должен учитывать конкретные условия эксплуатации:

• Для теплого пола и систем с частыми изгибами предпочтителен PEX-a.
• Для стояков и длинных прямолинейных участков подойдет PEX-b.
• PEX-c может использоваться при ограниченном бюджете и простых схемах разводки.

Как сшитый полиэтилен реагирует на перепады давления и температуры

Сшитый полиэтилен (PEX) сохраняет стабильную геометрию труб при скачках давления до 10 бар и кратковременном воздействии температуры до +110 °C. Это достигается за счёт трёхмерной структуры молекулярных связей, образованных в процессе сшивки (тип A, B или C), где степень сшивки варьируется от 65 до 89 %.

Материал компенсирует температурные удлинения за счёт высокой эластичности. При нагреве до +95 °C линейное расширение составляет около 1,5 мм/м на 10 °C, что требует закладки температурных компенсаторов при протяжённых участках разводки. В отличие от металлопластиковых труб, PEX не трескается при замерзании воды внутри – труба расширяется и восстанавливает форму после оттаивания.

При перепадах давления в диапазоне от 2 до 6 бар система остаётся герметичной при условии использования надёжных соединений – пресс-фитингов из латуни или PPSU. Повышение давления выше рабочего уровня возможно кратковременно без разрушения стенок: труба выдерживает до 15 бар при температуре +20 °C, но продолжительная эксплуатация при таких нагрузках не допускается.

Рекомендации: при проектировании систем из PEX необходимо учитывать температурный график и давление, характерные для конкретного источника тепла или водоснабжения. Установка редукторов давления и обратных клапанов обязательна при подключении к централизованным системам с нестабильными параметрами.

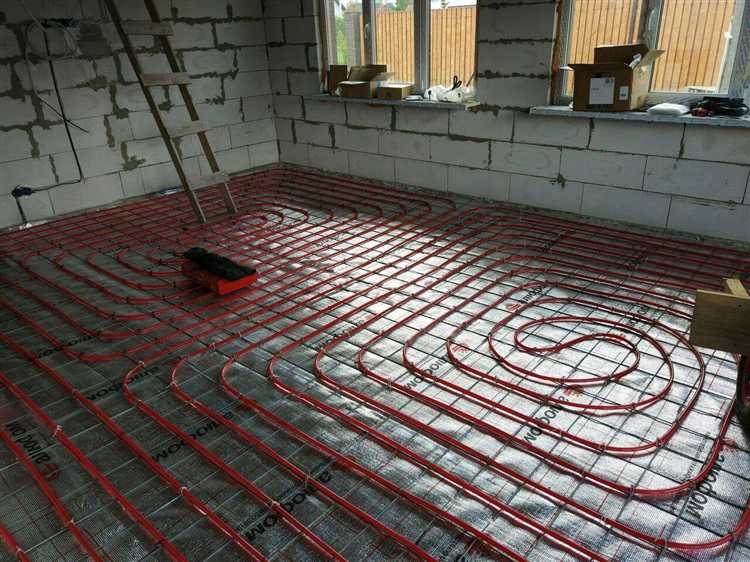

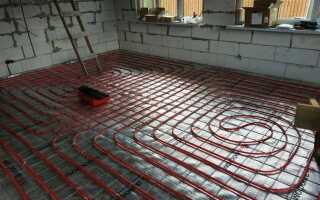

Подходит ли сшитый полиэтилен для скрытого монтажа в стенах и стяжке

Трубы из сшитого полиэтилена (PEX) устойчивы к высоким температурам – до +95 °C при рабочем давлении 6 бар, что соответствует требованиям скрытой прокладки в системах отопления и водоснабжения. Они сохраняют форму после изгиба, не трескаются при незначительных подвижках конструкции, что особенно важно при усадке здания.

Для монтажа в стяжке применяются трубы в защитной гофре, которая предотвращает механическое повреждение и компенсирует тепловое расширение. Диаметр гофры должен превышать диаметр трубы минимум на 5–7 мм. Без гофры укладка допускается только при наличии изоляционного слоя и компенсационных петель.

Соединения в скрытых участках должны быть цельными – допускается только бесфитинговый монтаж с использованием гильзового или пресс-соединения, сертифицированного под DIN 16892/16893 или аналогичные европейские нормы. Все соединения должны быть выведены в ревизионные ниши.

Температура укладки должна быть не ниже +5 °C, чтобы избежать микротрещин. После монтажа проводится обязательная опрессовка с фиксированной выдержкой давления не менее 1,5 от рабочего в течение 30 минут, с последующей проверкой на герметичность.

Использование труб PEX-a и PEX-b различается: PEX-a более эластичен и восстанавливает форму при деформациях, что предпочтительнее для стяжек. PEX-b дешевле, но хуже переносит перегибы и требует точного соблюдения радиуса изгиба.

Перед заливкой бетоном труба должна быть зафиксирована к основанию через каждые 40–50 см пластиковыми клипсами или армированной сеткой с мягкой проволокой. Допустимый радиус изгиба – не менее 5 наружных диаметров трубы.

Срок службы при соблюдении технологии превышает 50 лет, при этом материал инертен к коррозии и не образует накипь, что критично при закрытых системах отопления.

Какова долговечность соединений на пресс-фитингах со сшитым полиэтиленом

Пресс-фитинги, применяемые с трубами из сшитого полиэтилена (PE-X), рассчитаны на срок службы не менее 50 лет при соблюдении параметров эксплуатации: температура до 95 °C и давление до 10 бар. Это подтверждается протоколами испытаний согласно стандартам ISO 15875 и DIN 16892/16893.

Ключевое преимущество – отсутствие разборных элементов. После обжима соединение становится неразъемным, исключая риск ослабления со временем. Обжим осуществляется с точным контролем усилия, что обеспечивает равномерное сжатие гильзы и надёжную герметизацию.

Для максимальной надёжности важно использовать совместимые компоненты от одного производителя. Нарушение этого требования – частая причина протечек в долгосрочной перспективе. Также критично соблюдение технологии монтажа: калибровка трубы, правильная глубина вставки, контрольный визуальный шов на гильзе.

Соединения на пресс-фитингах устойчивы к гидроударам и термическим деформациям. В отличие от резьбовых и компрессионных узлов, здесь отсутствуют уплотнительные прокладки, теряющие эластичность со временем.

Монтаж в скрытых зонах допустим только при документальном подтверждении герметичности после опрессовки. Стандарты требуют проведения испытаний давлением не менее 1,5 рабочего в течение 30 минут с визуальным осмотром.

При правильной установке и отсутствии механических повреждений срок службы соединения сопоставим со сроком эксплуатации самой трубы. Повторное обслуживание или подтяжка не требуется.

Влияние качества воды на срок службы труб из сшитого полиэтилена

Сшитый полиэтилен (PEX) устойчив к коррозии, не подвержен зарастанию отложениями и отличается низкой теплопроводностью, однако химический состав воды напрямую влияет на срок его службы. Главные факторы – уровень pH, содержание растворённого железа, марганца, хлора и жесткость.

При повышенной концентрации свободного хлора (более 0,5 мг/л) возможно ускоренное старение материала из-за окислительного воздействия на молекулярные связи полиэтилена. Особенно уязвимы участки труб, подвергающиеся постоянному температурному и гидравлическому воздействию. Для централизованных сетей с высоким содержанием хлора рекомендуется применять трубы класса PEX-b с антиоксидантной защитой.

Жесткая вода (превышение 7–8 ммоль/л) способствует накоплению минеральных отложений на внутренних поверхностях соединительных элементов, что повышает локальное давление и ускоряет износ фитингов. При использовании воды с высоким содержанием кальция и магния желательно установить умягчитель на входе в систему.

Растворённое железо выше 0,3 мг/л и марганец свыше 0,05 мг/л могут вызывать потемнение воды, образование отложений и снижение пропускной способности системы. При таких условиях рекомендуется фильтрация до подачи воды в трубопровод.

Оптимальный диапазон pH для эксплуатации труб из сшитого полиэтилена – от 6,5 до 8,5. Вода с pH ниже 6,5 может вызывать деградацию антидиффузионного слоя и повышенное внутреннее давление из-за образования агрессивных кислотных соединений.

Для увеличения срока службы рекомендуется регулярно проводить анализ воды, особенно при подключении к локальным источникам. Установка фильтров механической и химической очистки в сочетании с контролем температурного режима (не выше 95 °C) позволяет эксплуатировать трубы более 50 лет без потери характеристик.

Как монтируются трубы из сшитого полиэтилена в домашних условиях

Монтаж труб из сшитого полиэтилена (PEX) выполняется с использованием обжимных или пресс-фитингов. Для работы потребуется труборез, калибратор, обжимной или пресс-инструмент, а также сами фитинги соответствующего диаметра.

Перед установкой трубу обрезают строго перпендикулярно. Неровный срез вызывает нарушение герметичности. После обрезки обязательно калибруют и фаскообразуют торец, особенно при использовании фитингов типа «евроконус» – это предотвращает деформацию уплотнительного кольца.

Обжимной монтаж включает надевание обжимного кольца на трубу, установку фитинга внутрь и сжатие кольца ручным или электрическим инструментом. При использовании пресс-фитингов труба насаживается на фитинг, после чего гильза обжимается пресс-инструментом с насадками нужного профиля (TH, U, H и др.). После обжима повторная разборка невозможна, что исключает риск самопроизвольного расстыковки.

Крепление труб к стенам осуществляется при помощи пластиковых или металлических клипс с учетом температурного расширения. Рекомендуемый шаг крепления – не более 60 см при горизонтальной прокладке и до 100 см при вертикальной. На изгибах и поворотах используют специальные направляющие элементы или гофру, чтобы не допустить перегиба трубы.

Соединения обязательно проверяются опрессовкой. Давление опрессовки – не менее 1,5 от рабочего, обычно 6 бар при рабочем давлении 4 бар. Водоснабжение можно запускать только после успешной проверки и отсутствия утечек.

Сравнение стоимости установки сшитого полиэтилена и металлопластика

При выборе между сшитым полиэтиленом (PEX) и металлопластиковыми трубами важно учитывать не только цену материала, но и затраты на монтаж, фитинги и инструмент.

• Стоимость труб:
  • PEX – от 40 до 70 руб/м в зависимости от производителя и типа (PEX-a, PEX-b);
  • Металлопластик – от 55 до 100 руб/м.
• Фитинги:
  • Для PEX – пресс-фитинги от 80 до 250 руб за штуку;
  • Для металлопластика – компрессионные фитинги от 90 до 300 руб.
• Инструмент:
  • Для PEX требуется пресс-инструмент (в аренду от 500 руб/сутки или покупка от 10 000 руб);
  • Для металлопластика достаточно ручного обжимного ключа (от 1000 до 3000 руб).
• Монтаж:
  • PEX позволяет укладывать трубы без изгибов на поворотах за счёт гибкости, что снижает количество фитингов;
  • Металлопластик менее гибкий, требует больше соединений, повышается трудоёмкость и стоимость работы.

Суммарно установка системы из PEX обходится дешевле при масштабных работах за счёт снижения количества фитингов и более быстрой укладки. Однако для небольших участков металлопластик может быть выгоднее при наличии уже подходящего инструмента.
