В ситуациях, когда требуется стабильная подача газа при высоком расходе – например, при продолжительной сварке или использовании газового отопительного оборудования – становится актуальным соединение двух баллонов с одним редуктором. Это позволяет увеличить общий объем доступного топлива без необходимости частой замены баллонов.
Для соединения двух баллонов применяют специальные коллекторы или тройники, рассчитанные на рабочее давление до 16 бар. При выборе соединительной арматуры важно учитывать совместимость с типом используемого газа (пропан, бутан, ацетилен и др.), а также наличие обратных клапанов, предотвращающих переток между баллонами. Обязательным элементом схемы является редуктор высокого давления – он устанавливается после точки слияния потоков газа.
Соединение должно обеспечивать герметичность и выдерживать рабочие температуры от –40 до +50 °C. Резьбовые соединения уплотняются с использованием паронитовых прокладок или фум-ленты, предназначенной для газовых систем. Все работы проводят на открытом воздухе или в хорошо проветриваемом помещении с исключением источников открытого огня.
Перед запуском системы каждый компонент – включая шланги, фитинги, запорную арматуру и редуктор – проверяется на утечки с применением мыльного раствора. При обнаружении пузырей соединение немедленно демонтируется и переуплотняется. Использование несертифицированных переходников строго недопустимо, так как они не гарантируют надежности под давлением.
Выбор подходящего тройника для соединения баллонов
Для безопасного и эффективного подключения двух газовых баллонов к одному редуктору необходим правильно подобранный тройник. Основной критерий – соответствие резьбы штуцеров типу вентилей на баллонах и редукторе. Для бытовых пропановых баллонов с вентилем типа ВБ-2 используется внутренняя левая резьба G3/4″, поэтому тройник должен иметь два ответвления с наружной резьбой G3/4″ LH и одну выходную часть с внутренней резьбой того же стандарта.
Материал – латунь или сталь с антикоррозионным покрытием. Алюминиевые изделия не рекомендуются из-за низкой устойчивости к механическим нагрузкам. Толщина стенки не менее 3 мм снижает риск деформации при затяжке. Герметичность соединений обеспечивается использованием паронитовых или фторопластовых прокладок, либо фум-ленты, если это допускается конструкцией соединения.
Угол ответвлений также важен: тройники с углом 120° позволяют равномерно распределить нагрузку от шлангов и избежать перегибов. При выборе необходимо учитывать максимально допустимое рабочее давление – не ниже 16 бар для бытового пропана-бутана. Для подключения через гибкие рукава с накидными гайками тройник должен иметь конусные штуцеры, соответствующие ГОСТ 17375-2001.
Избегайте универсальных тройников без маркировки – отсутствие информации о параметрах недопустимо. На корпусе должны быть указаны данные о типе резьбы, материале, рабочем давлении и температурном диапазоне. Надёжные производители: «ТехноГаз», «Газприбор», «Сантехкомплект».

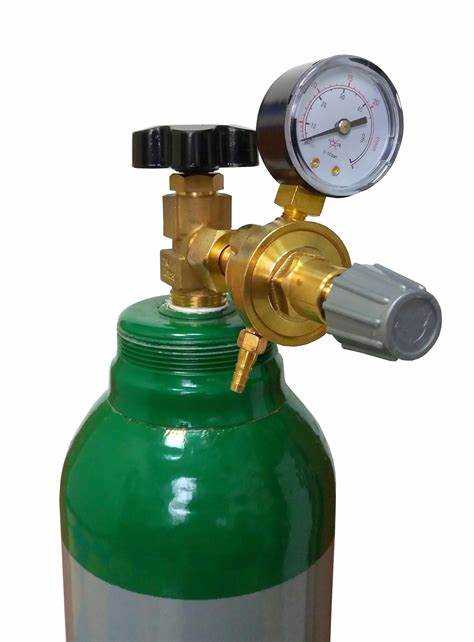

Типы резьбы на баллонах и редукторе: как правильно подобрать переходники
- На пропановых баллонах – левая резьба G.3/4″ (также обозначается как W21.8×1/14LH);
- На бытовых редукторах для пропана – аналогичная левая резьба G.3/4″;
- На аргоновых и кислородных баллонах – правая резьба G.3/4″ или G.5/8″, в зависимости от давления и страны-производителя;
- На редукторах для кислорода – G.3/4″ правая или специальная коническая BSP резьба;
- Импортное оборудование часто использует резьбы типа CGA (например, CGA 540, CGA 580) – они не совместимы с ГОСТ без адаптера.
Для безопасного подключения двух баллонов с разными типами резьбы к одному редуктору необходимо использовать специальные переходники. Основные рекомендации по подбору:
- Определите точный тип резьбы на каждом баллоне с помощью резьбомера или по маркировке на воротнике баллона;
- Проверьте, левая или правая резьба используется – левый ход применяется для горючих газов, правый – для инертных и окислителей;
- Убедитесь, что редуктор имеет подходящую резьбу или возможность установки адаптера;
- Используйте только заводские переходники, прошедшие сертификацию для работы с газом нужного типа и давления;
- Избегайте самодельных соединений – различия в угле нарезки и шаге резьбы могут привести к утечкам и авариям.
Для подключения импортных баллонов или оборудования важно заранее определить стандарты, по которым изготовлены их резьбовые части. В случае несовпадения – заказывайте переходник с указанием точных параметров обеих сторон: типа резьбы, направления, диаметра и шага.
Особенности установки обратных клапанов при параллельном соединении
При параллельной схеме подключения двух газовых баллонов к одному редуктору установка обратных клапанов обязательна для предотвращения перетока газа между баллонами. Без них более полный баллон будет вытеснять газ в менее полный, что приводит к повышенному давлению и риску утечки через предохранительный клапан.
Обратные клапаны монтируются на каждой газовой магистрали между баллоном и тройником перед редуктором. Используются модели, рассчитанные на рабочее давление не ниже 16 бар и с минимальным сопротивлением потоку, не более 0,1 бар, чтобы не влиять на стабильность подачи газа.
Желательно выбирать клапаны с латунным корпусом и тефлоновой прокладкой, поскольку они обеспечивают герметичность и устойчивость к воздействию пропана. Диаметр условного прохода клапана должен соответствовать внутреннему диаметру газового шланга – чаще всего 8 мм.
Направление установки контролируется по стрелке на корпусе. Нарушение ориентации приведёт к полной блокировке подачи газа. После монтажа выполняется проверка герметичности мыльным раствором при открытых вентилях баллонов и закрытом редукторе.
Использование соединений с обратными клапанами без резьбовых уплотнителей недопустимо. Применяются только фум-лента или анаэробный герметик, устойчивые к углеводородным смесям.
Порядок подключения газовых шлангов к баллонам и редуктору
Перед подключением убедитесь, что оба баллона оснащены исправными вентилями с выходом под резьбу G3/4″ или аналогичную, соответствующую вашему типу оборудования. Используйте только сертифицированные шланги высокого давления с маркировкой давления не ниже 30 бар.
Установите тройник с соответствующими переходниками между баллонами и редуктором. Шланги соединяются следующим образом: один конец каждого шланга накручивается на выход вентиля баллона с применением уплотнительных прокладок из паронита или фторопласта, второй конец – на боковые выходы тройника. Центральный выход тройника подсоединяется к входу редуктора.
Все соединения должны быть выполнены гаечным ключом с контролем момента затяжки. После подключения откройте вентили баллонов поочерёдно и проверьте соединения на утечку с мыльным раствором. При появлении пузырей повторно затяните резьбу или замените уплотнитель. Использование фум-ленты не допускается.
Не допускается изгиб или натяжение шлангов. Минимальный радиус изгиба – 5 см. Длина каждого шланга должна обеспечивать свободное размещение баллонов без натяжения и перекручивания. Все соединения должны быть доступны для осмотра и обслуживания.
После успешного подключения и проверки герметичности включите редуктор и проконтролируйте давление на манометре. Резкое падение давления указывает на утечку или неисправность одного из элементов системы.
Проверка герметичности системы после соединения
После установки тройника и подключения обоих баллонов к редуктору необходимо проверить каждый участок соединения: выходы баллонов, резьбы фитингов, стыки шлангов и сам редуктор. Проверка проводится при закрытых вентиляционных клапанах на приборах потребления и полностью открытых вентилях баллонов.
Используется раствор мыла и воды в соотношении 1:5. Смесь наносится кистью или губкой на каждое соединение. Образование пузырей указывает на утечку. Важно уделить внимание не только резьбам, но и корпусу редуктора, особенно в местах заводских швов.
Нельзя использовать открытый огонь для поиска утечки. При обнаружении пузырения соединение немедленно перекрывается, резьба очищается от загрязнений и уплотнитель заменяется. Повторная проверка проводится только после устранения дефекта и повторной сборки.
Даже при отсутствии визуальных признаков утечки рекомендуется провести контрольное измерение давления на выходе редуктора через 10 минут. Падение давления свидетельствует о скрытой негерметичности.
Требования к хранению и размещению баллонов при совместной работе
Баллоны необходимо размещать в хорошо проветриваемом помещении или на открытом воздухе, исключая сквозняки и застой воздуха. Расстояние между баллонами должно быть не менее 0,5 метра для предотвращения перегрева и обеспечения доступа к вентилям. Редуктор устанавливается на центральном баллоне с жёстким креплением для минимизации вибраций и предотвращения механических повреждений.
Запрещается хранить баллоны рядом с источниками открытого огня, нагревательными приборами и электрооборудованием, способным вызвать искру. Температура хранения должна находиться в диапазоне от -20°C до +45°C, без резких перепадов, исключая воздействие прямых солнечных лучей.
Баллоны устанавливаются в вертикальном положении с надежной фиксацией к стенам или специализированным стойкам. Не допускается размещение баллонов на скользких или неровных поверхностях, чтобы избежать падения и повреждений. При работе с двумя баллонами один из них должен иметь запорное устройство с легкодоступным управлением для оперативного перекрытия газа.
Регулярно проверяйте целостность соединений и отсутствие утечек с помощью мыльного раствора или специальных детекторов. При длительном хранении и простое баллоны должны быть отключены от редуктора, а вентили закрыты. При совместной эксплуатации двух баллонов обеспечьте равномерное давление в системе, чтобы избежать перегрузки редуктора и снизить риск аварийных ситуаций.
Вопрос-ответ:
Можно ли использовать один редуктор для подключения сразу двух газовых баллонов?
Да, существует возможность подключения двух баллонов к одному редуктору. Для этого применяют специальные устройства — газовые коллекторы или переходники, которые обеспечивают безопасное и равномерное распределение газа от обоих баллонов к редуктору.
Как правильно соединить два газовых баллона с одним редуктором, чтобы избежать утечек?
Для надежного соединения нужно использовать герметичные и сертифицированные переходники или коллекторы, а также уплотнительные прокладки из подходящего материала. Все соединения следует тщательно проверить на герметичность с помощью мыльного раствора или специальных приборов перед началом эксплуатации.
Какие меры безопасности необходимо соблюдать при соединении двух баллонов с одним редуктором?
Во-первых, оборудование должно соответствовать нормативам и быть предназначено для такой схемы. Во-вторых, нельзя использовать поврежденные или изношенные комплектующие. Рекомендуется проводить регулярный осмотр соединений, обеспечивать правильное крепление баллонов и избегать воздействия высоких температур и открытого огня рядом с местом подключения.
Как влияет соединение двух баллонов с одним редуктором на работу оборудования и расход газа?
Такое подключение позволяет увеличить запас газа без необходимости частой замены баллонов. Расход регулируется одним редуктором, поэтому оборудование работает стабильно. Однако необходимо учитывать, что давление в системе должно оставаться в пределах, рекомендованных производителем редуктора и баллонов.
Какие типы соединений подходят для подключения двух газовых баллонов к одному редуктору?
Чаще всего применяют газовые коллекторы с несколькими выходами или специальные тройники с запорными кранами. Эти элементы позволяют переключать подачу газа между баллонами или использовать оба одновременно. Важно выбирать соединения из материалов, устойчивых к коррозии и воздействию газа.
Можно ли одновременно использовать один редуктор для двух газовых баллонов и как правильно их соединить?
Да, возможно подключить два баллона к одному редуктору с помощью специального переходника или коллектора. При этом важно убедиться, что все соединения герметичны и рассчитаны на рабочее давление газа. Обычно применяется тройник с запорными вентилями, чтобы можно было при необходимости отключать один из баллонов без остановки подачи газа из другого. Также стоит соблюдать рекомендации производителя оборудования и следить за исправностью всех деталей, чтобы избежать утечек.
