Торшер с двумя лампочками требует грамотного подключения, особенно если каждая из них управляется отдельно. Для правильной схемы необходимо учитывать тип выключателя (одноклавишный или двухклавишный), количество проводов в арматуре и распределение фазной и нулевой жил. Пренебрежение этими факторами может привести к короткому замыканию или неработоспособности светильника.
Типовая проводка торшера с двумя патронами включает три основных провода: фазный (L), нулевой (N) и возврат фазы ко второй лампе при раздельном включении. Питание подаётся через сетевой шнур, который также должен иметь маркировку по цветам: коричневый – фаза, синий – ноль, чёрный или белый – фаза на вторую лампу. Использование многожильных проводов требует обязательного применения наконечников под винтовые зажимы.
В месте соединения рекомендуется использовать клеммные колодки WAGO или пайку с термоусадочной изоляцией. Скрутки без фиксации недопустимы – они нестабильны при длительной эксплуатации. Если в схеме участвует общий выключатель, фазный провод делится на два выхода: на первую и вторую лампу. Ноль подаётся напрямую на оба патрона, а не через выключатель. Это повышает безопасность и упрощает диагностику неисправностей.
Перед началом работ необходимо отключить питание, прозвонить жилы и убедиться в отсутствии напряжения. Для этого подойдёт мультиметр в режиме измерения переменного напряжения. После соединения проводов каждый патрон следует проверить отдельно – при правильной схеме каждая лампочка должна включаться независимо либо синхронно, в зависимости от конфигурации выключателя.

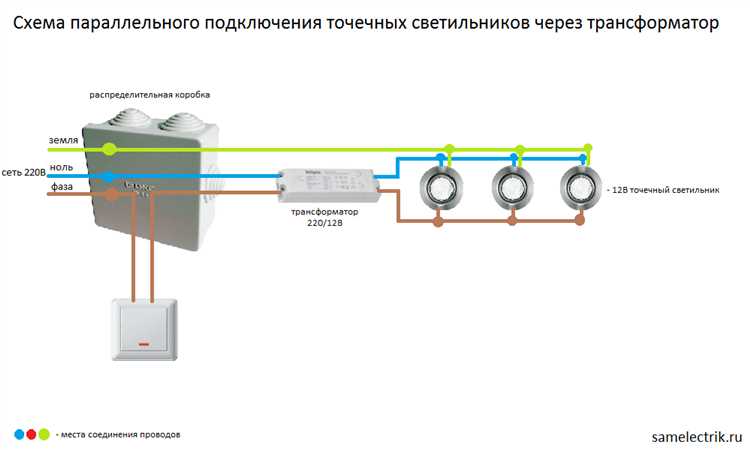

Определение фазного, нулевого и заземляющего проводов в торшере
Перед началом работ отключите питание на щитке. Под крышкой основания торшера обычно находятся три провода: коричневый (или черный), синий и жёлто-зелёный. Коричневый – предполагаемый фазный, синий – нулевой, жёлто-зелёный – заземление. Однако полагаться только на цвет нельзя – необходима проверка.
Используйте бесконтактный индикатор напряжения или мультиметр. При использовании индикатора подайте питание и поднесите его к каждому проводу. Реакция на один из них укажет на фазу. Для мультиметра выставьте режим измерения переменного напряжения и замерьте между предполагаемой фазой и предполагаемым нулём – должно быть около 220 В. Между фазой и заземлением – также около 220 В. Между нулём и заземлением – близко к нулю.
Если торшер старый и провода выцвели или не маркированы, ориентируйтесь на замеры. Никогда не соединяйте заземляющий провод с нулём. При отсутствии заземления подключение производится только к фазе и нулю, при этом металлические части корпуса должны быть изолированы от токоведущих элементов.
Проверку обязательно повторите после сборки, особенно если внутри торшера есть металлические соединения или переключатели. Неправильное определение проводов может привести к поражению током или короткому замыканию.

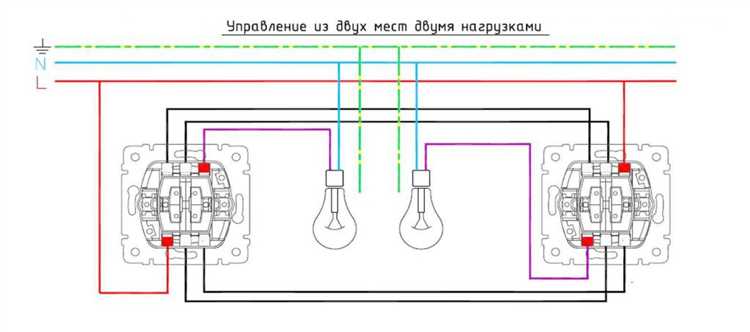

Схема подключения двух ламп к одному выключателю
Для подключения двух ламп к одному выключателю необходимо использовать параллельную схему. Такой способ обеспечивает одновременное включение обеих ламп при замыкании контактов выключателя.
Фаза от питающего кабеля (обычно коричневый или красный провод) подаётся на вход выключателя. С выхода выключателя фаза идёт на общий соединительный узел, откуда распределяется на фазовые контакты обеих патронов.
Нулевой провод (синий) от распределительной коробки напрямую соединяется с нулевыми контактами обоих патронов. Таким образом, каждая лампа получает питание при замыкании фазы выключателем.
Все соединения выполняются в распределительной коробке или внутри корпуса торшера с использованием клеммных колодок или пайки с последующей изоляцией термоусадкой или изолентой. Скрутки без надёжной фиксации недопустимы из-за риска нагрева и обрыва контакта.
Важно: проводка должна соответствовать сечению не менее 0,75 мм² при использовании медных проводов. При эксплуатации торшера с лампами суммарной мощностью до 200 Вт этого достаточно.
Проверку целостности соединений и правильности фазировки рекомендуется выполнять с помощью индикаторной отвёртки или мультиметра до подачи напряжения.

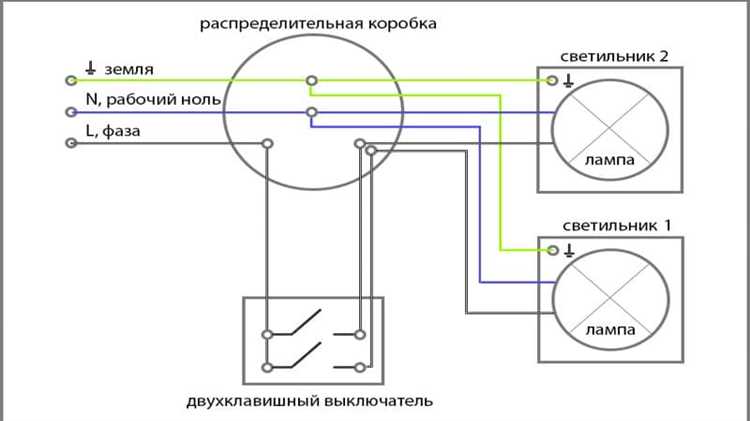

Разделка и подготовка проводов для скрутки или клеммников
Перед подключением проводов в торшере с двумя лампочками важно правильно подготовить жилы, чтобы обеспечить надежный контакт и избежать перегрева. Работы проводятся только при отключенном питании.
- Используйте кабельный нож или стриппер для снятия внешней изоляции. Надрез делается аккуратно, чтобы не повредить изоляцию жил внутри.
- Для скрутки необходимо зачистить жилы на длину 12–15 мм. Для клеммников типа WAGO – 10–12 мм. Конкретная длина указывается на корпусе клеммника или в инструкции.
- Если провод многожильный, аккуратно скрутите жилы между собой, не допуская распушения. Это снизит риск короткого замыкания при вводе в клемму.
- При подключении многожильного провода к винтовым клеммам обязательно используйте наконечники НШВИ соответствующего сечения, чтобы избежать обрыва отдельных жил.
- Не используйте скрутку из алюминиевых и медных проводов вместе – это приведёт к электрохимической коррозии. Для таких соединений применяйте переходные клеммники с разделяющей прокладкой.
- Не допускается повторное использование жил, покрытых следами окисления или потемневших от нагрева. Повреждённые участки обрезаются до чистого металла.
- После зачистки убедитесь, что изоляция не заходит в зону контакта и медь не оголена за пределами клеммы.
Тщательная подготовка проводов – ключ к безопасной и долговечной работе светильника.

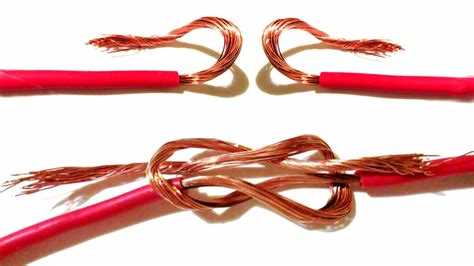

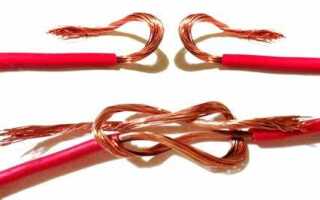

Выбор способа соединения: скрутка, пайка или клеммные колодки
Скрутка подходит только в том случае, если торшер временно используется или планируется последующий демонтаж. Такой способ не обеспечивает надёжного контакта на продолжительное время. Под нагрузкой контакт может нагреваться, окисляться, что приводит к потере проводимости и риску возгорания. Допускается только для одножильных медных проводов и исключительно с последующей изоляцией ПВХ-лентой или термоусадкой. Для алюминия скрутка недопустима.
Пайка обеспечивает стабильный контакт и защиту от окисления. При правильной технике соединение прослужит десятилетиями. Для торшеров с частым включением-выключением пайка предпочтительнее скрутки, особенно при использовании тонких многожильных проводов. Используется канифоль или флюс, мощный паяльник не менее 60 Вт. После пайки обязательно применять термоусадочную трубку – изолента со временем теряет эластичность. Минус – трудоёмкость и невозможность быстрой замены провода без демонтажа соединения.
Клеммные колодки – оптимальный выбор для большинства бытовых торшеров. Они позволяют быстро и безопасно соединить как одножильные, так и многожильные медные провода. Лучше использовать винтовые или пружинные клеммы с корпусом из негорючего поликарбоната. Рекомендуется выбирать изделия с токовой нагрузкой от 10 А и рабочим напряжением не ниже 250 В. При монтаже исключить попадание изоляции под контакт. Для многожильных проводов использовать наконечники типа НШВИ – это предотвратит обрыв жилы при затяжке винта.
Изоляция соединений с учётом нагрева и безопасности
При соединении проводов в торшере с двумя лампочками критически важно учитывать тепловую нагрузку на изоляционные материалы. Особенно это актуально при использовании ламп накаливания мощностью 40–60 Вт, каждая из которых может нагревать окружающее пространство до 70–90 °C.
Для изоляции соединений внутри корпуса торшера запрещено применять изоленту ПВХ, так как её рабочая температура ограничена +70 °C. Под воздействием тепла она размягчается, что ведёт к ослаблению фиксации и риску короткого замыкания.
Рекомендуемые материалы для изоляции соединений:
- Термоусадочные трубки с коэффициентом усадки 2:1 или 3:1. Предпочтительно выбирать варианты с термостойкостью не менее +125 °C и внутренним клеевым слоем для герметизации.
- Керамические клеммы или клеммники с жаропрочной основой (например, фарфор), выдерживающие температуру до +250 °C.
Недопустимо соединять провода методом скрутки без последующей пайки и надёжной изоляции. Если используется пайка, то необходимо применять припой с температурой плавления не ниже +183 °C и обязательным последующим термоусаживанием.
Внутри плафона или вблизи патронов запрещено размещение пластиковых клемм, не рассчитанных на нагрев выше +85 °C. Такие элементы деформируются и теряют контакт, что приводит к искрению.
Минимальное расстояние от места соединения до нагревающихся элементов должно составлять не менее 2 см. Провода лучше прокладывать вдоль металлического каркаса, используя термостойкие держатели или втулки из керамики.
Соблюдение указанных параметров критично для предотвращения возгорания и обеспечения длительной эксплуатации светильника.

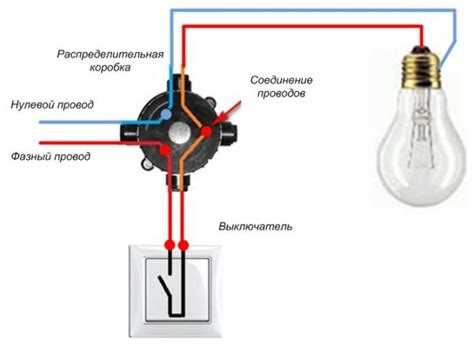

Проверка работы торшера после соединения и устранение неполадок
Если обе лампы не светятся, необходимо убедиться в исправности патронов и целостности лампочек, а также проверить наличие напряжения на входных клеммах при включенном выключателе. Для этого используйте мультиметр в режиме измерения переменного напряжения.
При мерцании или нестабильном свете ламп важно проверить качество контактных соединений. Осмотрите места скруток или пайки: отсутствие плотного контакта или наличие коррозии приводит к повышенному сопротивлению и нестабильной работе. Рекомендуется дополнительно обработать контакты контактной смазкой или перепаять соединения.
Если одна лампа горит, а другая нет, проверьте исправность выключателя, управляющего второй лампочкой, а также целостность проводов, идущих к ней. Для исключения замыканий осмотрите изоляцию на предмет повреждений и при необходимости замените поврежденные участки.
При отсутствии видимых причин неисправности протестируйте каждую лампу отдельно, подключая напрямую к источнику питания с соблюдением полярности и параметров напряжения. Это позволит локализовать проблему – в лампочке, патроне или электросети.
Вопрос-ответ:
Как правильно подключить провода к каждой лампочке в торшере с двумя лампочками?
Для подключения проводов к каждой лампочке в торшере нужно определить фазный и нулевой провод. Обычно фазный провод подключается к контактам, к которым идут выключатели, а нулевой — напрямую к патронам ламп. Важно соблюдать полярность и не допускать короткого замыкания между проводами. Для соединения проводов лучше использовать клеммники или специальные изолированные соединители.
Можно ли использовать скрутки для соединения проводов в торшере с двумя лампочками, и насколько это безопасно?
Скрутки допустимы только при надежной изоляции и правильной фиксации проводов, однако такой способ не является самым безопасным и долговечным. Со временем скрутка может ослабнуть, вызвать искрение и даже короткое замыкание. Рекомендуется применять винтовые клеммники или специальные зажимы, которые обеспечивают более стабильный контакт и защиту от случайных замыканий.
Как определить, какой провод подходит к выключателю в торшере с двумя лампочками?
Для определения провода, который должен быть подключен к выключателю, необходимо проверить напряжение с помощью тестера или индикаторной отвертки. Фазный провод всегда идет на выключатель, чтобы разрывать цепь и отключать питание ламп. Нулевой провод обычно подключается напрямую к патронам ламп, минуя выключатель.
Что делать, если одна из ламп в торшере не загорается после подключения проводов?
Если одна лампа не загорается, сначала проверьте целостность самой лампочки и исправность патрона. Затем осмотрите соединения проводов на наличие ослабленных контактов или повреждений. Убедитесь, что фазный провод действительно подключен к выключателю, и что выключатель исправен. При необходимости воспользуйтесь тестером, чтобы проверить наличие напряжения на контактах лампы.
Как безопасно проложить провода внутри основания торшера с двумя лампочками, чтобы избежать перегрева и повреждений?
Для прокладки проводов внутри основания торшера следует использовать провода с изоляцией, выдерживающей температуру, характерную для работы ламп. Необходимо избегать сдавливания и заломов проводов, а также не допускать контакта с металлическими частями без изоляции. Рекомендуется закрепить провода пластиковыми или резиновыми держателями и оставить небольшой запас длины для удобства обслуживания и замены.
Как правильно подключить провода к двум лампочкам в торшере, чтобы они работали независимо друг от друга?
Для того чтобы две лампочки в торшере работали независимо, необходимо провести параллельное соединение проводов. Каждый провод от источника питания подключается к соответствующему контакту каждой лампы. Важно убедиться, что каждый выключатель управляет только своей лампочкой — для этого к каждому переключателю подводится отдельный провод, и они не объединяются между собой. При таком способе одна лампа может включаться или выключаться независимо от другой.
