Соединение самонесущего изолированного провода (СИП) в воздушном пространстве требует применения специализированной арматуры, обеспечивающей надежный электрический контакт и механическую прочность. Неправильное соединение может привести к перегреву, утечкам тока и поломке линии под действием ветровых и снеговых нагрузок.
Для соединения жил СИП используется прокалывающая изоляцию соединительная арматура (ПА – прокалывающие ответвительные зажимы). Основное требование – зажим должен обеспечивать плотное прилегание к токопроводящей жиле без нарушения изоляции основной линии. Прокалывающие зажимы выбираются по сечению соединяемых проводов и типу алюминиевой или комбинированной жилы. Важно обеспечить момент затяжки болта в пределах, указанных производителем – обычно от 10 до 20 Н·м.
Соединение несущих жил осуществляется натяжными зажимами или соединительными гильзами, если провод обрывается и требуется его восстановление. Алюминиевые гильзы обжимаются гидравлическим прессом с контролем давления. После обжима место соединения герметизируется термоусаживаемой муфтой или мастичной изолентой с защитой от ультрафиолета.
Запрещено использовать скрутки, болтовые соединения без сертифицированной арматуры и обжим без термической или атмосферостойкой защиты. Такие соединения не выдерживают длительной эксплуатации на высоте и представляют угрозу возгорания или поражения током.

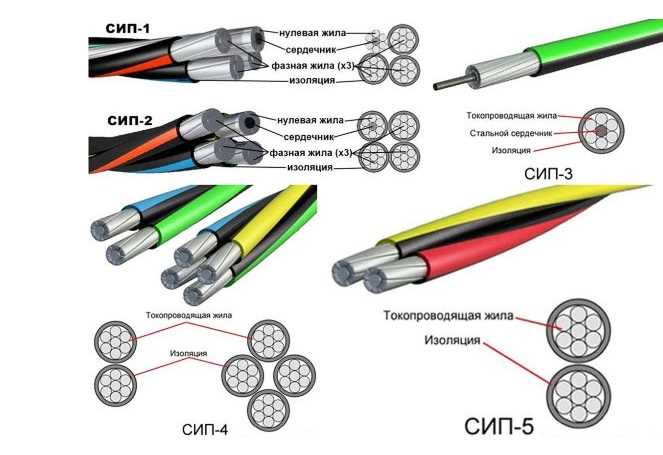

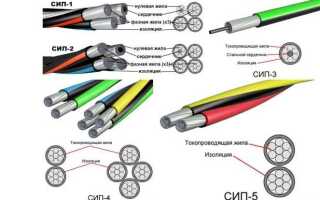

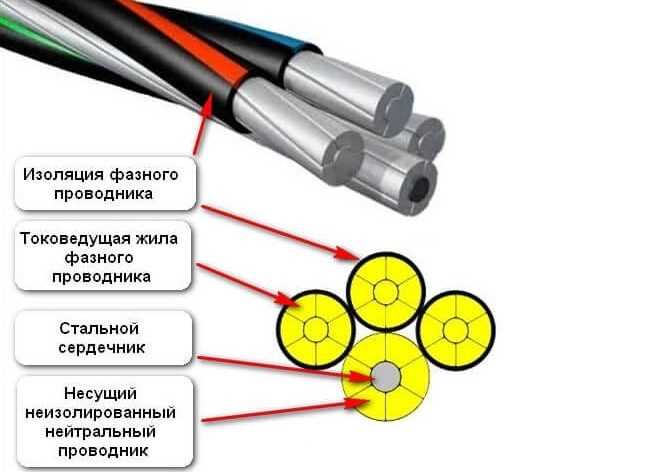

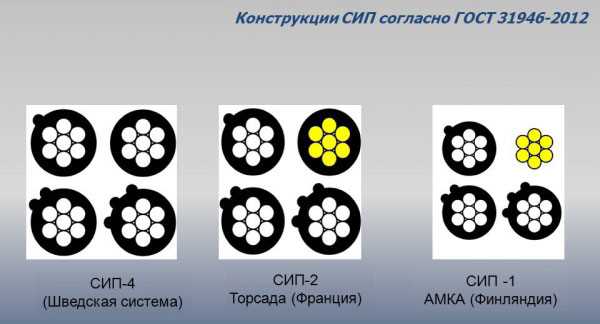

Выбор типа соединительной арматуры для СИП проводов
Соединительная арматура для самонесущих изолированных проводов (СИП) подбирается с учётом типа соединения, сечения жил, материала токопроводящих элементов и условий эксплуатации. Ошибки при выборе приводят к перегреву, искрению и снижению срока службы линии.
Для ответвлений от магистральной линии применяются прокалывающие зажимы. Они обеспечивают электрический контакт без снятия изоляции. Важно учитывать:
- Номинальное сечение основной и ответвляемой жилы – допустимые диапазоны указаны на корпусе зажима.
- Материал проводов – большинство зажимов рассчитаны на алюминий или алюминий с омеднением, медные жилы требуют специальной совместимой арматуры.
- Наличие герметизации – зажимы с изолирующей мастикой устойчивы к влаге и коррозии.
Для соединения двух СИП по длине используют сжимы болтовые или опрессованные. При временных или ремонтных работах целесообразны болтовые соединители с механическим срывом головки, обеспечивающие нужный момент затяжки. Для постоянных соединений – опрессовка алюминиевых гильз с последующей изоляцией термоусадочной трубкой или изолирующим чехлом. Не допускается соединение жил с разным сечением без переходных гильз.
Для подключения СИП к вводам в здание применяют анкерные зажимы. Они должны соответствовать усилию натяжения конкретной марки провода, быть устойчивыми к ультрафиолету и перепадам температур. Анкеры с металлическими скобами предпочтительны при высоких нагрузках и ветровых районах.
Все элементы арматуры должны иметь маркировку, подтверждённую протоколами испытаний. Не допускается использование арматуры без указания диапазона сечений и предельной нагрузки. Надёжность соединений напрямую зависит от правильного выбора компонентов в соответствии с условиями конкретной линии.
Подготовка жил СИП к соединению на высоте
Перед началом работ необходимо обеспечить надежную фиксацию рабочего положения на опоре с использованием сертифицированных страховочных систем. Работы производятся только при отключённом напряжении и наличии допуска к высотным электромонтажным работам.
- Определить тип соединения: болтовой зажим, прокалывающий зажим, опрессовка. От этого зависит необходимый инструмент и подготовка жил.
- Удалить внешнюю оболочку с требуемого участка без повреждения изоляции отдельных жил. Использовать специальные стрипперы для СИП или ножи с ограничителем.
- Очистить изоляцию от загрязнений, наледи и влаги. Для этого применяются спиртовые салфетки или специальные очищающие составы на основе изопропилового спирта.
- При необходимости зачистки токопроводящей жилы (например, при опрессовке), использовать специальные клещи с калиброванными насадками. Глубина зачистки определяется в зависимости от сечения и типа зажима.
- Нанести контактную пасту (обычно алюминиевую с ингибитором окисления) на голую жилу – только при соединениях, требующих этого по инструкции производителя зажима.
Все подготовительные операции должны выполняться в перчатках, устойчивых к порезам и с хорошим сцеплением. Нельзя допускать замятия или перекручивания жил при снятии изоляции – это ослабляет контакт и приводит к перегреву. Подготовка завершается визуальной проверкой целостности жил и соответствия оголённого участка монтажным требованиям.

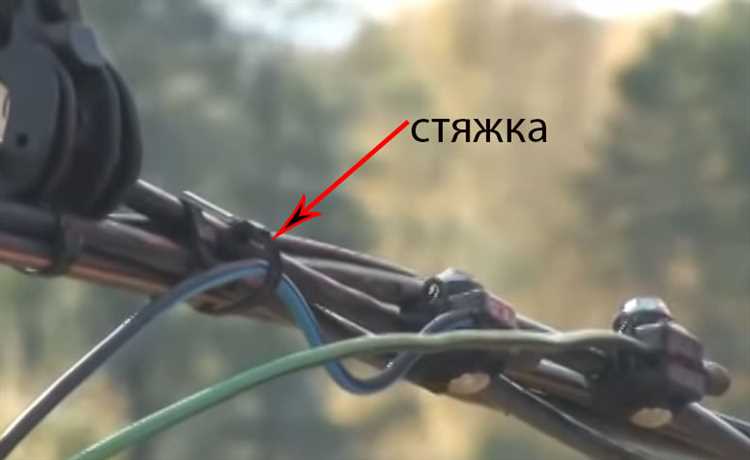

Установка изолирующих прокалывающих зажимов
Перед установкой зажима необходимо убедиться в соответствии его номинала с сечением соединяемых жил. На корпусе зажима указывается допустимый диапазон сечений, обычно от 16 до 95 мм² для магистрального и от 1,5 до 35 мм² для ответвительного провода.
Монтаж выполняется без снятия изоляции. Зажим накладывается на провод, фиксируется крепежным болтом с усилием, указанным производителем. Затяжка производится торцевым ключом с контролем момента – например, 20 Н·м для типового зажима типа P2X. При достижении нужного усилия срывается головка болта, исключая перетяжку.
Вскрытие изоляции происходит за счёт металлических зубьев внутри зажима, которые прокалывают внешнюю оболочку и обеспечивают электрический контакт. Дополнительной герметизации не требуется – корпус зажима заполнен специальным герметиком, защищающим от влаги и коррозии.
После установки зажима необходимо визуально проверить его положение и плотность обхвата провода. Никаких зазоров быть не должно. При сильном изгибе провода монтаж запрещён – возможна утечка тока и нагрев.
Использовать повторно зажимы запрещено. При демонтаже требуется полная замена новым изделием с аналогичными характеристиками.

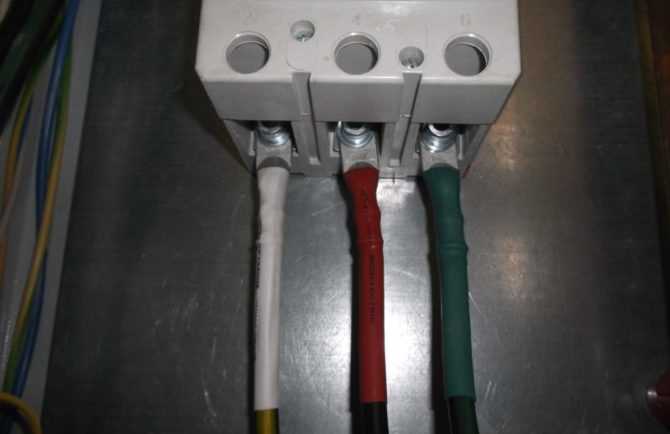

Последовательность затяжки болтов на зажимах
Правильная затяжка болтов на зажимах СИП обеспечивает надежный контакт и предотвращает перегрев соединения. Последовательность действий должна строго соблюдаться, особенно при монтаже в воздухе, где доступ ограничен.
- Проверь комплектность зажима: наличие всех деталей, смазки и правильность подбора под сечение проводов.
- Очисти контактные поверхности проводов от загрязнений. Использование наждачной бумаги недопустимо – только сухая ткань.
- Вставь провода в зажим до упора, следя за тем, чтобы изоляция не попала в зону контакта, если это не предусмотрено конструкцией зажима.
- При наличии двух болтов начни с предварительной (ручной) затяжки одного, затем второго, чтобы зажим не перекосился.
- Основная затяжка выполняется моментным ключом. Сначала затяни болт №1 до момента, рекомендованного производителем (например, 20 Н·м).
- Затяни болт №2 тем же моментом. После этого вернись к болту №1 и подтяни его повторно. Это компенсирует возможную осадку контактной зоны.
- Если зажим оснащён срезными головками, затягивай до их обрыва. Порядок: сначала один болт до среза, затем второй, после чего вернись к первому и убедись, что он срезался полностью.
- Не допускается использование ударного инструмента или дополнительного рычага – это может привести к разрушению зажима или повреждению жил.
После затяжки проверь визуально симметрию корпуса, отсутствие зазоров и равномерность прижатия проводов. При малейшем сомнении зажим следует заменить – повторное использование недопустимо.
Проверка герметичности соединения после монтажа
После установки соединительной муфты или прокалывающего зажима необходимо удостовериться в полной герметичности узла. Для этого первым этапом выполняется визуальный осмотр: не должно быть зазоров между корпусами, следов выдавленного герметика или перекосов крышки. Контактные элементы не должны выступать за пределы корпуса зажима.
Далее применяется метод влагопоглощения: соединение обрабатывается водным раствором с добавлением мыла. При наличии утечек воздуха или влаги на поверхности появятся пузырьки. Проверка проводится при рабочем напряжении отключённого участка линии, в сухую безветренную погоду. Перед нанесением раствора необходимо полностью удалить пыль и загрязнения с корпуса зажима.
Также применяется диэлектрическая проверка. Измеряется сопротивление изоляции между жилой и корпусом соединения при помощи мегомметра на 1000 В. Показатель должен быть не менее 1000 МОм. Если значение ниже – вероятна негерметичность и проникновение влаги внутрь соединения.
После завершения всех проверок место соединения маркируется и фотографируется для технического отчёта. При обнаружении дефектов соединение демонтируется и заменяется новым, повторное использование зажимов не допускается.
Меры безопасности при работе с СИП на опоре
Перед началом работ обязательно отключите питание линии и убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра с высоким уровнем точности.
Используйте диэлектрические перчатки с классом защиты не ниже 1000 В и изолирующие ковры, чтобы минимизировать риск поражения током.
Для подъема на опору применяйте специализированные пояса безопасности с двойным страховочным тросом и креплением к надежной точке крепления на опоре.
Запрещается проводить работы при влажной погоде, высокой ветровой нагрузке или при наличии обледенения на опоре и проводах.
Все инструменты должны иметь изоляционные рукоятки и проверяться на отсутствие повреждений перед использованием.
Работу выполняйте в паре: один специалист поднимается на опору, второй контролирует ситуацию с земли и готов экстренно отключить питание.
Монтаж соединений проводов СИП проводится с использованием специализированных зажимов и пресс-инструмента, исключающих повреждение изоляции и обеспечивающих надежный контакт.
После соединения провода и изоляции следует провести визуальный и механический контроль крепления, чтобы исключить возможное ослабление под нагрузкой.
При выполнении работ избегайте касания металлических частей опоры и элементов крепления, так как на них может наводиться напряжение.
В случае обнаружения повреждений изоляции или других дефектов на СИП необходимо немедленно прекратить работы и уведомить диспетчерскую службу для устранения неисправности.
Использование монтажного инструмента для соединения СИП
Для надежного соединения проводов СИП необходим специализированный инструмент, обеспечивающий качественный контакт и механическую прочность. Основной инструмент – гидравлические или электрические пресс-клещи, оснащенные матрицами, соответствующими диаметру провода.
При работе с пресс-клещами важно подбирать насадки с точным соответствием сечению жил СИП, чтобы обеспечить плотное обжатие без повреждения алюминиевой жилы и изоляции. Недопустимы зазоры или чрезмерное сжатие, приводящие к трещинам или разрывам жил.
Для зачистки изоляции используется специальный снятие изоляции с регулируемой глубиной, предотвращающее повреждение алюминиевого сердечника. Применение универсальных ножей снижает качество соединения из-за риска деформации жил.
Обжимные гильзы для соединения выбираются из алюминиевого сплава с антикоррозионным покрытием. Монтаж проводится в несколько этапов: сначала гильза устанавливается на оголенный участок провода, затем производится обжатие инструментом с контролем усилия. Рекомендуется использовать усилие, указанное производителем инструмента, и проверять качество соединения методом визуального осмотра и измерения сопротивления.
Дополнительно используют клиновые или болтовые соединители, однако монтаж этих элементов также требует применения соответствующих ключей и динамометрических инструментов для правильной затяжки и предотвращения самопроизвольного ослабления.
Контроль качества соединения и визуальный осмотр
Изоляция в месте соединения не должна иметь порезов, трещин и деформаций. Повреждения снижают прочность изоляционного слоя и увеличивают риск короткого замыкания. При использовании муфт убедитесь в полном закрытии корпуса и отсутствии следов коррозии или загрязнений внутри.
Проводники должны быть одинакового сечения и качественно обжатые, без признаков окисления или механических повреждений. Наличие следов нагара или потемнений указывает на перегрев и ненадежное соединение.
Рекомендуется провести тест измерения сопротивления контакта при помощи омметра: значение должно быть минимальным и стабильным, без скачков. Допустимый предел зависит от сечения проводника, но обычно не превышает 1 мОм для воздушных линий низкого напряжения.
Наконец, проверяется крепление всей конструкции к опоре – соединение должно сохранять механическую устойчивость при воздействии ветра и вибраций. Отсутствие люфтов и надежная фиксация обеспечивают долговечность и безопасность линии.
Вопрос-ответ:
Какие инструменты нужны для соединения СИП проводов в воздухе?
Для соединения СИП проводов в воздухе понадобится несколько основных инструментов. Во-первых, потребуется изолированный инструмент для зачистки проводов, чтобы избежать коротких замыканий. Затем нужны специальные зажимы для СИП проводов, которые обеспечат надежное соединение. Также может понадобиться гаечный ключ для затягивания зажимов и нож для подрезки лишней изоляции, если это необходимо.
Как правильно соединить два СИП провода в воздухе?
Для правильного соединения СИП проводов в воздухе, следует начать с подготовки проводов: аккуратно удалить изоляцию на концах проводов, не повреждая жилы. Затем используйте зажимы для СИП проводов, которые соответствуют диаметру вашего кабеля. Зажимы должны быть установлены таким образом, чтобы обеспечить плотный контакт и предотвратить возможность ослабления соединения. После установки зажимов важно проверить соединение на прочность.
Какие правила безопасности нужно соблюдать при соединении СИП проводов на высоте?
При работе с СИП проводами на высоте крайне важно соблюдать несколько правил безопасности. Во-первых, нужно использовать средства индивидуальной защиты, такие как перчатки и каска. Также важно, чтобы работы проводились в соответствии с правилами электробезопасности, например, отключение электроснабжения перед началом работы. Используйте качественные инструменты с изолированными ручками и работайте в команде, чтобы минимизировать риски. Перед подъёмом на высоту следует убедиться, что всё необходимое оборудование и инструменты под рукой.
Что делать, если соединение СИП проводов стало ненадежным после монтажа?
Если соединение СИП проводов оказалось ненадежным после монтажа, первым делом стоит проверить затяжку зажимов. Иногда соединение может ослабнуть со временем, и нужно просто подтянуть зажимы. Если проблема сохраняется, стоит внимательно осмотреть места соединений на наличие повреждений изоляции или самих проводов. В случае необходимости, замените поврежденные элементы, обеспечив должную герметичность и плотность соединений.
Можно ли соединить СИП провод без использования зажимов?
Соединение СИП проводов без использования зажимов не рекомендуется. Зажимы обеспечивают надежную фиксацию проводов, предотвращая их размыкание и обеспечивая безопасность. Без зажимов соединение может быть ненадежным, что может привести к перегреву, коротким замыканиям или даже повреждению всего кабеля. Поэтому использование зажимов — обязательное условие для безопасного соединения СИП проводов.
Как правильно соединить СИП провод в воздухе, чтобы не нарушить его эксплуатационные характеристики?
Для соединения СИП проводов в воздухе нужно придерживаться нескольких важных этапов. Во-первых, важно использовать специализированные соединительные элементы, такие как муфты для СИП или зажимы, которые гарантируют надежное соединение проводов и сохраняют их изоляцию. Второй момент — обязательно соблюдение рекомендаций по натяжению проводов, чтобы избежать их повреждения или растяжения. Также стоит учитывать, что соединение должно быть выполнено так, чтобы не создавалась точка перегрева, что может привести к короткому замыканию или другим неисправностям. Провод должен быть расположен на определенной высоте, учитывая требования безопасности и эксплуатационные нормы. При правильном подходе, соединение СИП проводов в воздухе не повлияет на их работу и долговечность.
Можно ли соединять СИП провода в воздухе без использования специализированных инструментов?
Соединение СИП проводов в воздухе без использования специализированных инструментов нежелательно, так как это может привести к неполному контакту или повреждению проводов. Хотя теоретически можно использовать простые зажимы или методы самодельного соединения, это не обеспечит должного уровня безопасности и долговечности. Без специальных инструментов и элементов можно неравномерно распределить напряжение по соединению, что может повлиять на работоспособность всей линии. Рекомендуется использовать средства для соединения, которые прошли сертификацию и соответствуют стандартам безопасности, чтобы избежать рисков.
