Импульсный режим – это алгоритм регулирования мощности индукционной плиты путём чередования кратковременных включений и выключений индуктора с фиксированной частотой. В отличие от аналогового регулирования, где мощность изменяется за счёт амплитуды тока, здесь сохраняется максимальный ток, а средняя мощность изменяется за счёт ширины импульса (PWM – широтно-импульсная модуляция).
На практике, при установке минимальной мощности на панели управления, индукционная катушка включается на короткий промежуток времени (например, 0,3 секунды), а затем отключается на более длительный интервал (до 1,5–2 секунд). Это создаёт эффект периодического нагрева, который может быть заметен при приготовлении пищи с низкой теплопроводностью, например, при растапливании шоколада или подогреве соусов.
У такого режима есть технические преимущества: он снижает тепловую нагрузку на элементы силовой электроники, уменьшает вероятность перегрева и повышает общий ресурс устройства. Однако в контексте кулинарии импульсное управление может приводить к неравномерному нагреву тонкостенных или мелких кастрюль, особенно при использовании минимальных значений мощности.
Рекомендуется использовать посуду с толстыми многослойными дном, чтобы нивелировать температурные скачки. При приготовлении блюд, требующих стабильного слабого нагрева, целесообразно комбинировать импульсный режим с периодическим перемешиванием или использовать специальные функции поддержания температуры, если они доступны в модели плиты.
Как работает импульсная модуляция мощности в индукционной плите
Импульсная модуляция мощности в индукционной плите реализуется через управление временем включения и выключения высокочастотного инвертора. При этом частота самой несущей (обычно 20–100 кГц) остаётся постоянной, а мощность регулируется изменением длительности импульсов.
Контроллер плиты анализирует температуру нагреваемой посуды с помощью термодатчиков и, в зависимости от заданного уровня мощности, изменяет скважность сигнала. Например, при 50% мощности инвертор включается на 500 мс и выключается на 500 мс в течение каждого секунду. Это создает среднюю подачу энергии без снижения эффективности индукционного нагрева.
Преимущества такого подхода: стабильная частота исключает акустические шумы, улучшает электромагнитную совместимость и снижает нагрузку на силовые элементы. За счёт точной дозировки энергии уменьшается вероятность перегрева, особенно на низких уровнях мощности.
Рекомендация для разработчиков: при проектировании важно использовать ШИМ-контроллеры с высокой точностью временных параметров и предусматривать тепловую защиту IGBT-транзисторов. Наличие обратной связи по температуре позволяет минимизировать инерционность нагрева и обеспечивает быструю реакцию на изменение условий приготовления.
Почему плита щелкает и включается с перерывами при нагреве
Импульсный режим работы индукционной плиты обусловлен спецификой управления мощностью нагрева. В отличие от традиционных нагревательных элементов, индукционные катушки управляются электронным модулем, который периодически включает и выключает подачу энергии. Это необходимо для поддержания заданной температуры без перегрева и избыточного энергопотребления.
Щелчки возникают из-за работы реле или электронных ключей (чаще всего – IGBT-транзисторов), переключающих ток на индукционную катушку. При снижении температуры поверхности ниже установленного уровня, контроллер подаёт импульс, и катушка вновь активируется. Как только тепло превышает заданный предел, происходит отключение. Весь процесс сопровождается слышимыми щелчками и кратковременными паузами в нагреве.
Частота включений зависит от выбранного уровня мощности. На низких значениях (например, уровень 2–3 из 10) длительность паузы между импульсами возрастает, поскольку требуется минимальное тепло. Это нормальное поведение и не свидетельствует о неисправности.
Рекомендация: при необходимости непрерывного нагрева (варка, кипячение) используйте более высокие уровни мощности – в этом режиме цикл включения будет длительнее, а перерывы – короче или полностью исчезнут.
Если щелчки стали слишком громкими или сопровождаются нестабильной работой панели, возможно, требуется диагностика модуля управления или системы охлаждения. Износ вентиляторов и перегрев силовых компонентов могут нарушить корректность работы импульсного режима.
Роль датчиков температуры в импульсном режиме
В импульсном режиме индукционной плиты точность термоконтроля напрямую влияет на стабильность нагрева и безопасность эксплуатации. Датчики температуры фиксируют изменения теплового состояния конфорки и посуды с периодичностью до 10 измерений в секунду, обеспечивая актуальные данные для микроконтроллера.
Чаще всего используются термопары типа K и терморезисторы с отрицательным температурным коэффициентом (NTC). Термопары применяются при температурах выше 300 °C – например, для жарки или обжарки – тогда как NTC-датчики эффективны при более низких диапазонах, включая томление и разогрев.
Контроллер на основе данных с датчиков регулирует длительность импульсов тока, подаваемого на индукционную катушку. При превышении заданного порога, например 250 °C, длительность импульса сокращается до 10–20 мс, что предотвращает перегрев. При снижении температуры ниже 150 °C – наоборот, увеличивается до 50–80 мс для компенсации теплопотерь.
Для минимизации инерционности важно устанавливать датчики максимально близко к поверхности нагрева. Встроенные решения, расположенные непосредственно под стеклокерамикой, обеспечивают отклик менее 300 мс. Удалённые или плохо термоконтактированные датчики могут вызывать запаздывания до 1 секунды, что критично при высокочастотном импульсном управлении.
Рекомендуется использовать цифровые датчики с интерфейсом I²C или SPI, обеспечивающие точность измерения ±0,5 °C. При аналоговых датчиках необходимо предусматривать высокоразрядные АЦП (не менее 12 бит) и фильтрацию сигнала для исключения ложных импульсов.
Влияние импульсного режима на точность поддержания температуры
Импульсный режим работы индукционной плиты основан на циклическом включении и выключении индуктора с высокой частотой, что позволяет регулировать подачу мощности без изменения амплитуды тока. Такой подход обеспечивает эффективное управление тепловыделением, однако влияет на стабильность температурного режима при готовке.
Частота и длительность импульсов определяют уровень тепловой инерции конфорки и посуды. При высокой частоте (более 100 Гц) колебания температуры минимальны, и точность поддержания заданного значения не превышает ±1,5 °C. В то же время на низкой частоте (менее 20 Гц) возникают температурные колебания до ±7 °C, особенно заметные при работе на малой мощности.

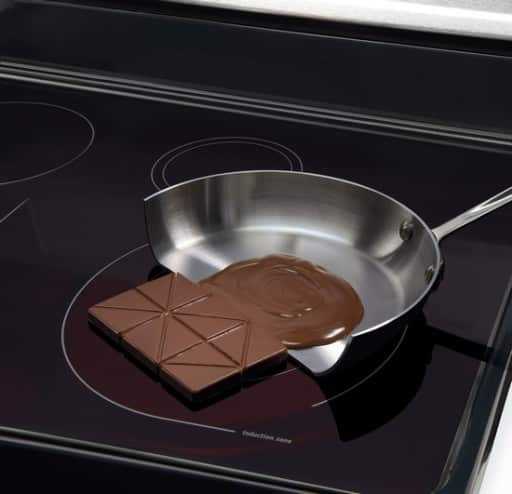

Для термочувствительных процессов, таких как приготовление соусов или плавление шоколада, рекомендуется выбирать плиты с ШИМ-регулированием с высокой частотой переключений и термодатчиком, встроенным в стеклокерамическую поверхность. Такие модели позволяют избежать перегрева за счёт непрерывной коррекции времени включения индуктора по данным термоконтроля.
Также важно учитывать тепловую массу посуды. При использовании кастрюль с тонким дном температура меняется быстрее, усиливая эффект от импульсного режима. Для минимизации отклонений следует применять утолщённую посуду из ферромагнитных сплавов с равномерным распределением тепла.
Оптимизация алгоритма импульсной модуляции – ключевой фактор точного температурного контроля. Продвинутые модели плит анализируют термодинамические свойства нагреваемого содержимого и адаптируют частоту импульсов в реальном времени, что снижает температурные колебания до уровня лабораторной точности.
Изменение шума и вибраций при разных режимах мощности
При снижении мощности индукционной плиты до 30–50% от максимальной наблюдается выраженное увеличение акустического шума, обусловленного прерывистым включением инвертора в импульсном режиме. Частота прерываний составляет 20–40 Гц, что приводит к возникновению низкочастотных вибраций, хорошо различимых на металлической посуде с тонким дном.
В диапазоне 60–80% мощности уровень шума стабилизируется. Частота включений возрастает до 70–100 Гц, благодаря чему звуковые колебания становятся менее заметными, а вибрации – сглаженными. Оптимальная звукоизоляция корпуса минимизирует передачу вибраций на поверхность кухонной мебели.
На полной мощности (90–100%) индукционная плита работает в непрерывном режиме, исключая импульсные колебания. При этом основной источник шума – вентилятор охлаждения, частота которого достигает 3000 об/мин. Его акустическое воздействие превышает 45 дБА, особенно при загрязнении теплоотводящих каналов.
Рекомендации: Использовать посуду с многослойным дном (не менее 3 мм) для снижения вибрационного отклика. Избегать длительной работы на низкой мощности. Обеспечить регулярную очистку вентилятора. При установке учитывать антивибрационные прокладки между плитой и столешницей.
Что делать, если пища пригорает из-за неравномерного нагрева
Неравномерный нагрев на индукционной плите в импульсном режиме часто вызывает локальные перегревы, которые приводят к пригоранию пищи. Для устранения этой проблемы следует применять несколько технических и практических приемов.
- Регулировка мощности и времени импульсов
- Снизьте максимальную мощность плиты, чтобы уменьшить амплитуду температурных пиков.
- Увеличьте частоту импульсов для более плавного и равномерного распределения тепла.
- Используйте функции плавного старта, если они предусмотрены, чтобы избежать резких температурных скачков.
- Выбор посуды
- Используйте посуду с толстым и ровным дном из материалов с высокой теплопроводностью, например, из стали с алюминиевым или медным сердечником.
- Проверяйте, чтобы диаметр дна посуды соответствовал зоне нагрева – слишком маленькая посуда вызывает концентрацию тепла в центре.
- Техническое обслуживание и проверка оборудования
- Очистите поверхность плиты от загрязнений, которые могут создавать «горячие точки» при контакте с посудой.
- Проверьте работу датчиков температуры и систему контроля импульсов, так как сбои в них усиливают неравномерность нагрева.
- Обновите прошивку плиты, если производитель выпускает улучшения для стабилизации нагрева.
- Приготовление и перемешивание
- Регулярно перемешивайте пищу, чтобы избежать локального перегрева на дне.
- Используйте крышку для равномерного распределения тепла внутри посуды.
- При длительном приготовлении применяйте режимы с пониженной мощностью.
Системный подход к настройке параметров импульсного режима, выбору посуды и контролю процесса позволит свести к минимуму пригорание и добиться равномерного нагрева.
Вопрос-ответ:
Что означает импульсный режим работы индукционной плиты?
Импульсный режим предполагает включение и выключение нагревательного элемента с определённой частотой. Вместо постоянной подачи энергии, плита периодически подаёт импульсы тока, что позволяет контролировать температуру с большей точностью и экономить электроэнергию.
Какие преимущества дает использование импульсного режима в сравнении с обычным постоянным нагревом?
Импульсный режим уменьшает перегрев и снижает износ компонентов плиты. Такой способ работы улучшает стабильность поддержания заданной температуры, снижает энергопотребление и повышает безопасность эксплуатации за счёт отсутствия постоянного нагрева.
Как импульсный режим влияет на скорость нагрева посуды на индукционной плите?
Скорость нагрева в импульсном режиме может быть немного ниже по сравнению с непрерывным режимом, так как питание подаётся периодически. Однако благодаря более точному управлению температурой, нагрев становится более равномерным и предотвращается перегрев.
Можно ли использовать импульсный режим для приготовления любых блюд, или есть ограничения?
Импульсный режим хорошо подходит для блюд, требующих точного контроля температуры, например, для тушения или поддержания тепла. Для быстрого кипячения или обжаривания некоторые модели плит могут переключаться в постоянный режим, так как импульсный нагрев может снижать скорость приготовления в этих случаях.
