Резинкострел – это простая механическая игрушка, которая выстреливает канцелярскими резинками. Чтобы собрать его в домашних условиях, не потребуется ничего сложного: понадобится плотный картон (от коробки из-под обуви или бытовой техники), канцелярский нож, клей ПВА или термоклей, резинки и зубочистки. Сборка займет около 30–40 минут, а результатом станет полностью рабочее устройство, которое может стрелять на расстояние до 4–5 метров.
Основа конструкции – это корпус из двух параллельных картонных пластин, между которыми закрепляются оси и спусковой механизм. В качестве пружинящего элемента используется обычная резинка, закреплённая за крючок на носовой части и натягиваемая на спусковую скобу. Главное – точно вырезать детали и тщательно их склеить, чтобы конструкция была симметричной и выдерживала натяжение без деформации.
Для повышения точности и дальности стрельбы рекомендуется использовать резинки средней толщины длиной около 6–8 см. Слишком короткие или тугие резинки быстро растягиваются и снижают эффективность выстрела. Чтобы повысить долговечность конструкции, можно укрепить отдельные элементы бумажными трубочками или деревянными шпажками, особенно в местах повышенной нагрузки – спусковой механизм и точка крепления резинки.
Выбор типа резинкострела и принцип его действия

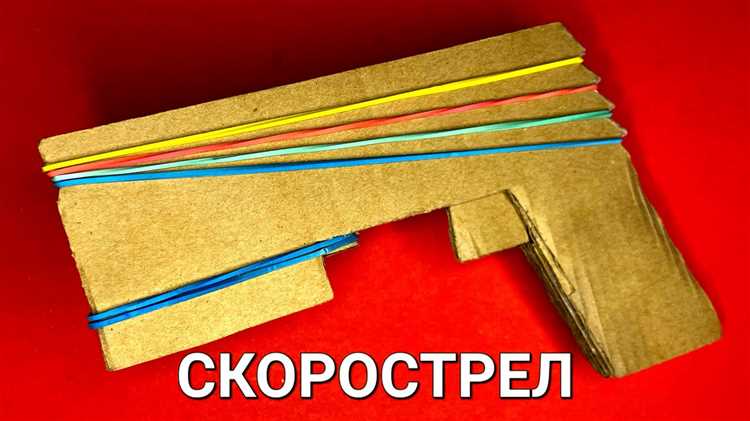

Резинкострелы из картона делятся на два основных типа: с ручной подачей резинок и с механизмом многозарядной стрельбы. Первый вариант проще в изготовлении – резинка натягивается вручную перед каждым выстрелом. Такой тип подходит для начинающих: он не требует сложных деталей, а для запуска достаточно крючка и спускового элемента.

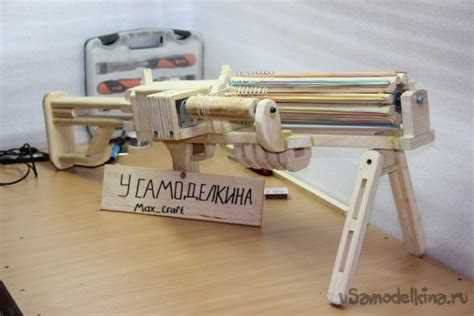

Второй тип – автоматический или полуавтоматический. Он позволяет выстреливать несколько резинок подряд. В основе – вращающийся барабан или линейный магазин. Основной механизм – это вал с насечками или прищепочный замок, который фиксирует каждую резинку и отпускает её поочередно при нажатии на спуск.
Рекомендуемый вариант – модель с вращающимся барабаном на 6–8 резинок. Барабан изготавливается из плотного картона с прорезями под резинки. Для привода используется резиновая тяга и ось на картонной втулке. Поворот барабана осуществляется либо вручную, либо через зубчатую передачу, собранную из картона и зубчатых шайб.
Важно: при выборе типа конструкции учитывай количество резинок, требуемую точность и скорость сборки. Для долговечности механизма фиксируй осевые соединения клеем ПВА и усиливай узлы дополнительными слоями картона.
Материалы и инструменты, необходимые для сборки
Для создания резинкострела из картона потребуется минимум компонентов, но каждый из них должен быть подобран точно:
- Картон: Плотный, гофрированный, толщиной не менее 2 мм. Подходит упаковочный картон от бытовой техники или мебели.
- Канцелярский нож: Острый, с новым лезвием. Ножницы не обеспечат нужной точности.
- Клей ПВА или термоклей: Для прочной фиксации деталей. Термоклей предпочтительнее – быстрее застывает и надёжнее держит.
- Линейка: Металлическая, длиной не менее 30 см, чтобы резать ровные линии и измерять заготовки.
- Карандаш: Простой, твёрдость не ниже HB. Для точной разметки деталей.
- Резинки: Канцелярские, диаметром от 4 до 6 см, средней толщины. Слишком тугие могут повредить конструкцию.
- Зубочистки или шпажки: Используются как оси для подвижных частей. Длина – от 6 до 15 см в зависимости от модели.
- Кусок пенопласта или доска: В качестве подложки при вырезании деталей ножом, чтобы не повредить стол.
Все элементы следует подготовить заранее, чтобы избежать сбоев в процессе сборки.
Разметка и вырезание основных деталей из картона
Для изготовления резинкострела потребуется плотный картон толщиной не менее 2 мм. Лучше использовать картон от упаковок бытовой техники – он жесткий и хорошо держит форму.

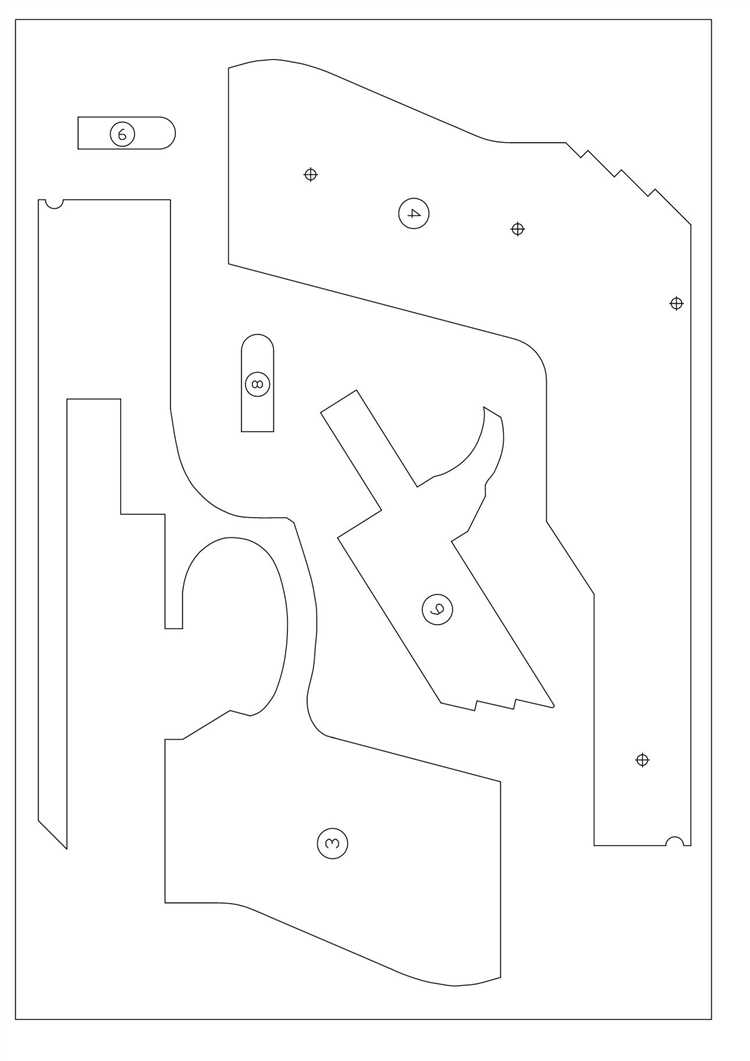

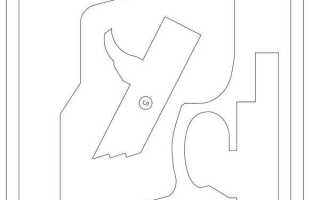

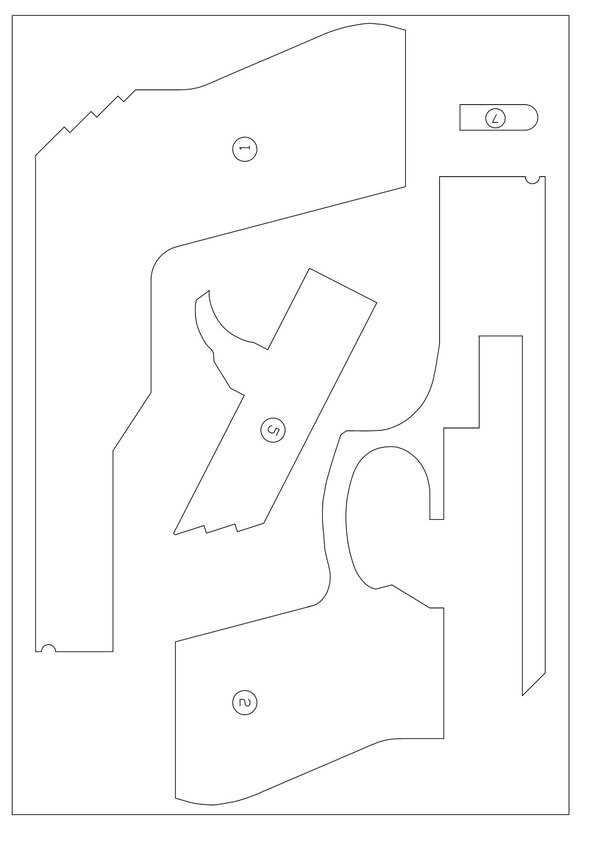

Шаблоны деталей подготавливаются заранее на бумаге или сразу рисуются на картоне. Основные элементы: корпус, спусковой механизм, держатель резинок и рукоять. Длина корпуса – около 20 см, ширина – 4 см. Рукоять – 10 см в высоту и 3 см в ширину, с изгибом под ладонь. Места крепления осей и прорезей отмечаются сразу – это упростит сборку.
Разметку удобно выполнять карандашом с острым грифелем и линейкой. Используйте циркуль для вырезания круглых деталей, например, осей или колёс спускового механизма диаметром 1–1,5 см.
Вырезание проводят канцелярским ножом с металлической линейкой. Нож ведут в два–три прохода, чтобы избежать рваных краёв. Мелкие отверстия для осей протыкают шилом или острым концом ножа, при этом подкладывают плотную доску или ненужную фанеру.
Важно: все одинаковые детали (например, боковые стенки корпуса) вырезаются строго по одному шаблону, чтобы избежать перекосов при сборке.
После вырезания проверьте, как детали сочетаются между собой: особенно важно убедиться, что прорези совпадают, а вращающиеся элементы двигаются свободно, не задевая картонные стенки.
Сборка корпуса и крепление спускового механизма
Вырежьте из плотного картона две одинаковые боковины корпуса по шаблону, длиной 18 см и высотой 6 см, с прямоугольным вырезом в задней части для крепления резинки. Соедините боковины тремя поперечными перемычками (толщина 2 см) – одна спереди, одна в центре и одна у основания выреза. Клеевым пистолетом зафиксируйте все соединения, добиваясь жёсткой конструкции без люфтов.
Для спускового механизма используйте узкую полоску картона (9×1,5 см), в нижней части которой проделайте отверстие под ось. В качестве оси используйте зубочистку или шпажку, закреплённую в стенках корпуса на уровне центральной перемычки. Прорежьте в верхней части спусковой полоски U-образную выемку глубиной 0,5 см – она будет удерживать натянутую резинку.
После установки спусковой пластины проверьте её свободный ход: при нажатии она должна откидываться назад, позволяя резинке соскочить. Для возврата в исходное положение прикрепите сзади тонкую резинку, соединяющую верх спускового элемента с задней частью корпуса.
Изготовление вращающегося барабана для стрельбы
На внешней части круга отметьте равномерно 6 точек по окружности на расстоянии 5 мм от края – это места крепления резинок. Прокалывайте отверстия шилом, а не ножницами, чтобы сохранить плотность материала.
Изготовьте ограничители для резинок: нарежьте 6 прямоугольников из картона размером 10×5 мм, согните пополам и приклейте к барабану напротив каждого отверстия. Они будут удерживать резинки до момента выстрела.
Чтобы барабан вращался, закрепите его на оси между двумя картонными шайбами, обеспечив минимальный зазор. Шайбы должны быть чуть больше отверстия, но меньше диаметра барабана. Зафиксируйте одну шайбу клеем, вторую – плотно прижмите и оставьте подвижной.
Установите барабан в корпус резинкострела так, чтобы ось проходила сквозь боковые стенки. В одной из них используйте втулку из пластиковой трубочки для уменьшения трения. Проверяйте свободный ход барабана после установки.
Проверка работы и устранение возможных неполадок
Перед запуском резинкострела проверь его работоспособность по следующим пунктам:
- Натяни резинку и медленно отпусти спусковой механизм. Убедись, что резинка срывается плавно и летит по прямой траектории.
- Проверь крепления деталей. Шаткость спускового крючка или направляющей – признак слабой фиксации. Используй дополнительный слой клея или усили конструкцию вставками из плотного картона.
- Оцени натяжение резинки. Если резинка слишком слаба – она не полетит. Если слишком тугая – может повредить конструкцию. Оптимальная длина – на 1–2 см меньше расстояния от передней скобы до спускового крючка.
- Проверь ось вращения спускового механизма. Если он заедает, удали лишний клей, проверь отверстие на отсутствие заусенцев, при необходимости расширь его тонким шилом.
- Если резинка срывается самопроизвольно, измени форму зацепа. Он должен быть острым и угловатым, чтобы надежно удерживать резинку до нажатия на курок.
При выявлении перекоса полозьев или канала запуска проверь симметрию всех деталей. Выравнивай элементы ножом или надставляй корректирующие полоски картона.
Периодически заменяй растянутые или потрескавшиеся резинки. Изношенные элементы снижают точность и могут повредить механизм при выстреле.
