Маркировка «КГ» указывает на гибкий силовой кабель с медными жилами, предназначенный для подключения подвижного оборудования и механизмов. Буква «К» обозначает «кабель», а «Г» – «гибкий». Такая конструкция обеспечивает устойчивость к многократным изгибам, вибрации и умеренным механическим нагрузкам, что делает КГ востребованным в условиях интенсивной эксплуатации.
Кабель КГ изготавливается с изоляцией из резины, а оболочка, как правило, выполнена из эластомера на основе синтетического каучука. Это придаёт изделию стойкость к воздействию влаги, масел, ультрафиолетового излучения и температур в диапазоне от –40 °C до +50 °C. Стандартный токопроводящий элемент – многопроволочная медная жила класса 5 по ГОСТ 22483.
Применение КГ-кабеля охватывает широкий спектр задач: он используется для подключения сварочных аппаратов, строительной техники, генераторов и другого оборудования, работающего в полевых условиях. Благодаря высокой гибкости и прочности кабель также активно применяют в шахтах, на судостроительных предприятиях и в карьерах.
Важно учитывать, что кабель КГ не предназначен для стационарной прокладки в земле и не должен использоваться при повышенных требованиях к стойкости к агрессивным средам. Для корректного подбора типа кабеля необходимо учитывать количество жил, сечение, климатическое исполнение и допустимые токовые нагрузки в соответствии с техническими условиями эксплуатации.
Кабель КГ: что означает маркировка и где применяется
КГ – гибкий кабель с медными многопроволочными жилами, предназначенный для подключения подвижного оборудования. Маркировка «КГ» расшифровывается как «Кабель Гибкий». Он рассчитан на работу в условиях частых изгибов, вибраций и перемещений.

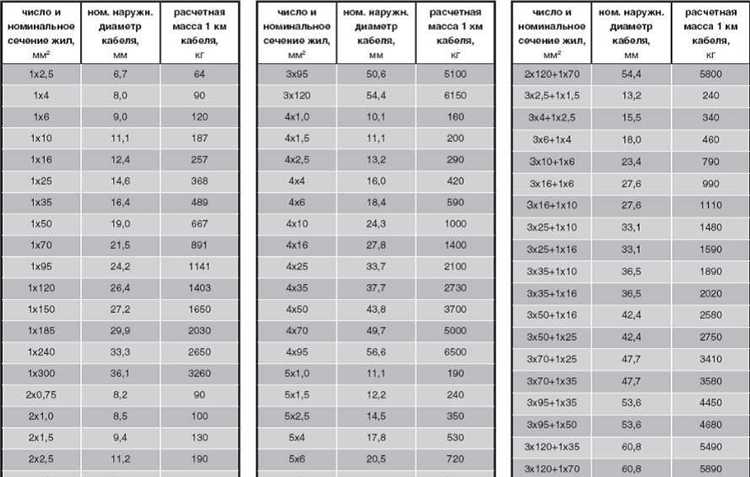

Кабель выпускается с числом жил от 1 до 5, с сечением от 1,5 до 240 мм². Изоляция и оболочка изготавливаются из резины на основе этиленпропиленового каучука или аналогичного материала, устойчивого к механическим нагрузкам и агрессивной среде. Температурный диапазон эксплуатации: от –60°C до +50°C.
В маркировке могут указываться дополнительные характеристики. Например, КГ-ХЛ – для холодного климата, КГ-НГ – с пониженной горючестью. Цифры обозначают количество жил и их сечение, например: КГ 4×25 – кабель с четырьмя жилами по 25 мм².
КГ широко применяется в строительстве, судостроении, промышленности. Он используется для подключения сварочных аппаратов, подъемных кранов, буровых установок, мобильных генераторов. Не предназначен для стационарной прокладки и прокладки в земле без дополнительной защиты.
Рекомендации: при выборе кабеля учитывать токовую нагрузку, гибкость, температурные условия, наличие агрессивной среды. Не допускается эксплуатация с поврежденной оболочкой и без учета допустимого радиуса изгиба.
Что обозначает каждая буква в маркировке кабеля КГ
Маркировка «КГ» расшифровывается следующим образом:
| К | Кабель. Указывает на принадлежность изделия к классу кабельной продукции, предназначенной для передачи электрической энергии. |
| Г | Гибкий. Обозначает повышенную механическую гибкость. Конструкция кабеля включает многопроволочные токопроводящие жилы из меди и эластичную резиновую изоляцию, что позволяет использовать кабель при подвижных соединениях и в условиях частого изгиба. |
Дополнительные символы в маркировке кабеля КГ указывают на его конструктивные или эксплуатационные особенности:
| ХЛ | Холодостойкое исполнение. Применяется в условиях пониженных температур до –60 °C. Оболочка и изоляция выполнены из морозостойкой резины. |
| Т | Тропическое исполнение. Материалы устойчивы к повышенной влажности и биологическим воздействиям в тропических климатических зонах. |
| Э | Экран. Кабель оснащён экранирующим слоем для защиты от электромагнитных помех. |
Знание расшифровки маркировки позволяет точно определить назначение кабеля и правильно выбрать изделие в соответствии с условиями эксплуатации.
Чем КГ отличается от других типов гибких кабелей

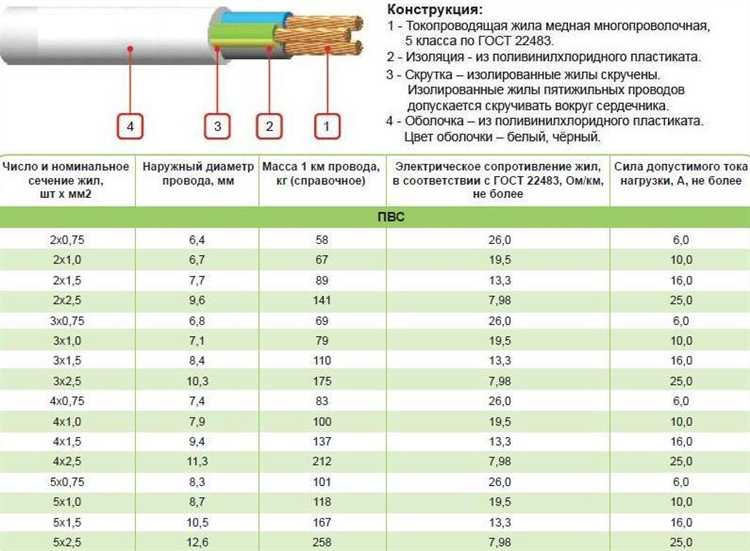

В отличие от ПВС, который применяется преимущественно в бытовых условиях и оборудован ПВХ-изоляцией, КГ способен работать при температурах от -40 до +50 °C, не теряя гибкости. ПВС теряет эластичность уже при -15 °C.
От ШВВП кабель КГ отличается большей механической прочностью и возможностью подключения к подвижному оборудованию. ШВВП подходит только для стационарных соединений в сухих помещениях.
В сравнении с КГХ (морозостойкий аналог), стандартный КГ имеет меньший диапазон температур и уступает по стойкости к озону, но выигрывает в цене и доступности.
Кабель КГЭ – экранированный вариант КГ – применяется в условиях с высоким уровнем электромагнитных помех. Обычный КГ не имеет экрана и не подходит для такой среды.
Для подключения сварочных аппаратов КГ превосходит КГ-СН только по универсальности: КГ-СН узко специализирован и рассчитан на высокие токовые нагрузки, но менее гибок.
Выбор КГ оправдан, когда требуется износостойкий, гибкий и устойчивый к внешним воздействиям кабель для подключения подвижных или временных электроприемников в промышленных и строительных условиях.
Для каких видов оборудования применяется кабель КГ
Кабель КГ используется в цепях питания подвижных и стационарных установок с переменным током напряжением до 660 В и частотой до 400 Гц. Благодаря гибкой многожильной конструкции и резиновой изоляции, он подходит для работы в условиях механических нагрузок и агрессивной среды.
- Сварочные аппараты: применяется для подключения ручных дуговых сварочных установок, особенно на стройплощадках и в условиях ограниченного пространства. Кабель выдерживает частые изгибы и воздействие абразивов.
- Передвижные электростанции: подходит для соединения генераторов с потребителями в мобильных энергетических комплексах, включая аварийное питание и временные электросети.
- Промышленное оборудование: используется для питания передвижных машин, таких как краны, погрузчики, буровые установки, в условиях высоких вибраций и перепадов температур.
- Сельскохозяйственная техника: применяется для подключения мобильных зерносушилок, насосных агрегатов и других машин, эксплуатируемых на открытом воздухе и в пыльной среде.
- Горнодобывающие установки: используется в шахтах и карьерах для питания бурового и дробильного оборудования, работающего в условиях высокой влажности и абразивности.
- Передвижные бытовки и строительные модули: обеспечивает питание временных объектов на стройках и удалённых объектах без стационарной электросети.
Кабель КГ выбирается, когда требуется устойчивость к изгибам, влаге, маслам и температурным колебаниям. Его применение оправдано в подвижных и уличных условиях, где стандартные силовые кабели быстро выходят из строя.
Можно ли использовать КГ на открытом воздухе и при низких температурах
Кабель КГ допускается к использованию на открытом воздухе, но с оговорками. Его оболочка из резины устойчива к воздействию ультрафиолета, влаги и механических нагрузок, однако постоянная эксплуатация под открытым небом без защиты может привести к ускоренному старению материала.
Температурный диапазон эксплуатации кабеля КГ составляет от -40 °C до +50 °C, что позволяет использовать его в условиях умеренного и холодного климата. При этом важно учитывать, что гибкость кабеля сохраняется при температурах до -40 °C только в случае, если он не подвергается постоянным изгибам на морозе.
Если предполагается длительное использование кабеля на улице в зимний период, рекомендуется укладка в защитные короба или трубы. Это снижает риск повреждения изоляции при замерзании и механических воздействиях. Также желательно избегать резких изгибов при минусовых температурах – материал становится менее эластичным и может трескаться при сильной нагрузке.
Кратковременное использование КГ на открытом воздухе допустимо без дополнительной защиты. Для стационарной установки на улице следует рассматривать варианты с более устойчивыми к климатическим условиям оболочками, например, КГ-ХЛ или силовые кабели с полиэтиленовой изоляцией.
Как выбрать сечение жил кабеля КГ для конкретной нагрузки
Выбор сечения жил кабеля КГ напрямую зависит от силы тока, которую должен пропускать кабель, и условий его эксплуатации. Для точного определения сечения необходимо учитывать следующие параметры:
- Токовая нагрузка – максимальный ток нагрузки, измеряемый в амперах (А). Значение должно быть известно или рассчитано по мощности подключаемого оборудования.
- Длина кабеля – влияет на падение напряжения. При больших расстояниях рекомендуется выбирать сечение с запасом, чтобы минимизировать потери.
- Температура окружающей среды – повышенные температуры снижают допустимую нагрузку на жилы, поэтому при эксплуатации в жарких условиях необходимо увеличивать сечение.
- Тип изоляции и условия прокладки – кабель КГ применяется в условиях повышенной механической нагрузки, что требует учитывать дополнительные потери и нагрев.
Основные рекомендации по выбору сечения:
- Для бытовых электроприборов с мощностью до 3 кВт обычно достаточно сечения 1,5 мм².
- Для нагрузки в пределах 3–5 кВт оптимально сечение 2,5 мм².
- Для мощностей свыше 5 кВт рекомендуется использовать сечения 4 мм² и более.
- При длине кабеля свыше 30 метров необходимо увеличить сечение не менее чем на одну ступень выше расчетного.
- Для работы в условиях повышенной температуры (выше +35 °C) коэффициент корректировки сечения составляет около 1,1–1,2.
Невыполнение требований к выбору сечения приводит к перегреву кабеля, снижению срока службы и потенциальной опасности возгорания. При сомнениях рекомендуется использовать кабели с запасом по сечению и обращаться к нормативным документам и специализированным расчетным таблицам.
Допустимая длина линии при использовании кабеля КГ
Допустимая длина линии с кабелем КГ определяется с учетом сечения жил, нагрузки и максимально допустимого падения напряжения. Для жил сечением 1,5 мм² при стандартной нагрузке до 2,5 кВт рекомендуемая длина не превышает 20–25 метров. При увеличении сечения до 2,5 мм² максимальная длина линии может достигать 40–50 метров при тех же условиях.
Расчет длины основывается на ограничении падения напряжения не более 5% от номинального (220 В), что обеспечивает стабильную работу подключенного оборудования. При превышении длины увеличивается сопротивление и тепловые потери, что может привести к перегреву кабеля и снижению эффективности электрооборудования.
Для длинных линий с кабелем КГ рекомендуется применять сечение жил, соответствующее расчетной нагрузке, или использовать дополнительное усиление, например, монтаж параллельных линий. В стационарных условиях при необходимости длины свыше 50 метров лучше использовать кабели с алюминиевыми или медными жилами большего сечения или специальные силовые кабели.
Важно учитывать условия эксплуатации: при прокладке кабеля в помещениях с повышенной влажностью или на улице, где температура может опускаться ниже нормы, длина линии должна быть сокращена для компенсации повышения сопротивления жил.
Как правильно подключать и крепить кабель КГ в электрических цепях
Для подключения кабеля КГ следует использовать клеммные колодки или клеммники с надежным контактом, обеспечивающим минимальное сопротивление и устойчивость к вибрациям. Сечение жил кабеля должно соответствовать нагрузке, указанной в технической документации, чтобы избежать перегрева и потерь энергии.
При подготовке кабеля к подключению необходимо аккуратно снять изоляцию на длину, достаточную для надежного закрепления жилы, не повреждая при этом медный сердечник. Оголённые концы рекомендуется обработать опрессовочными наконечниками для предотвращения окисления и улучшения контакта.
Крепление кабеля КГ производится с помощью пластиковых или металлических крепежных элементов, выдерживающих механические нагрузки и обеспечивающих фиксированное положение без излишнего сжатия. Расстояние между креплениями должно составлять не более 0,5 м для предотвращения провисания и механического повреждения оболочки.
При прокладке кабеля необходимо избегать острых перегибов с радиусом меньше 8 диаметров кабеля, что сохраняет целостность изоляции и предотвращает внутренние повреждения жил. В местах прохождения через стены или панели следует использовать защитные гильзы или трубки, предотвращающие повреждения и обеспечивающие дополнительную механическую защиту.
Запрещается использовать кабель КГ для стационарных установок в местах с постоянной вибрацией без дополнительной защиты и амортизации. Соединения кабеля должны быть герметичными при эксплуатации во влажных или пыльных условиях, что достигается применением специальных уплотнителей или термоусадочных трубок.
Какие стандарты и ТУ регулируют производство кабеля КГ
ГОСТ 1508-78 регламентирует состав жил, тип изоляции, диаметр жил, класс гибкости, минимальный радиус изгиба и требования к маркировке. Для изоляции и оболочки используется резина, отвечающая требованиям ГОСТ 6467-79, что обеспечивает кабелю необходимую механическую и химическую стойкость.
Дополнительно на производство кабеля КГ распространяются технические условия (ТУ), разработанные конкретными заводами-изготовителями. Эти ТУ конкретизируют требования ГОСТа, учитывают особенности сырья и оборудования, применяемого на предприятии, а также специфику применения кабеля.
Для контроля качества кабеля КГ обязательным является проведение электрических и механических испытаний согласно методикам из ГОСТ 23286-78 и ГОСТ 28244-89. Они включают проверку сопротивления изоляции, прочности оболочки, устойчивости к воздействию масел и температурных колебаний.
Производство кабеля должно соответствовать нормам по пожарной безопасности, указанным в ГОСТ Р 53315-2012, обеспечивая негорючесть и низкую дымо- и токсичность при эксплуатации в различных условиях.
Вопрос-ответ:
Что обозначает маркировка кабеля КГ?
Маркировка КГ указывает на тип гибкого силового кабеля с резиновой изоляцией и резиновой оболочкой. Буква «К» означает кабель, а «Г» — гибкий, то есть этот кабель рассчитан на частые сгибания и перемещения.
В каких условиях лучше использовать кабель с маркировкой КГ?
Кабель КГ подходит для эксплуатации в местах с повышенными требованиями к гибкости, например, на строительных площадках, в производственных цехах, а также при подключении переносного электроинструмента. Его резиновая оболочка обеспечивает защиту от механических повреждений и воздействий влаги.
Какие основные технические характеристики кабеля КГ?
Кабель КГ обычно имеет медные жилы с резиновой изоляцией и оболочкой, выдерживает температуру эксплуатации от -40 до +50 градусов Цельсия, рассчитан на напряжение до 380 В. Он отличается устойчивостью к износу и сохраняет гибкость при низких температурах.
Чем кабель КГ отличается от других силовых кабелей с похожей маркировкой?
Главное отличие кабеля КГ в том, что он гибкий и имеет резиновую оболочку, тогда как, например, кабель КВ или КУ — это менее гибкие варианты с другими типами изоляции и оболочки. Это определяет область применения: КГ чаще используют там, где требуется мобильность и частые сгибания.
Можно ли использовать кабель КГ для стационарной проводки в жилых помещениях?
Хотя кабель КГ и обладает необходимой изоляцией, для стационарной проводки в жилых зданиях он применяется редко. Обычно для этого выбирают кабели с ПВХ-изоляцией и оболочкой, которые лучше подходят по нормам пожарной безопасности и долговечности в условиях постоянного монтажа.
