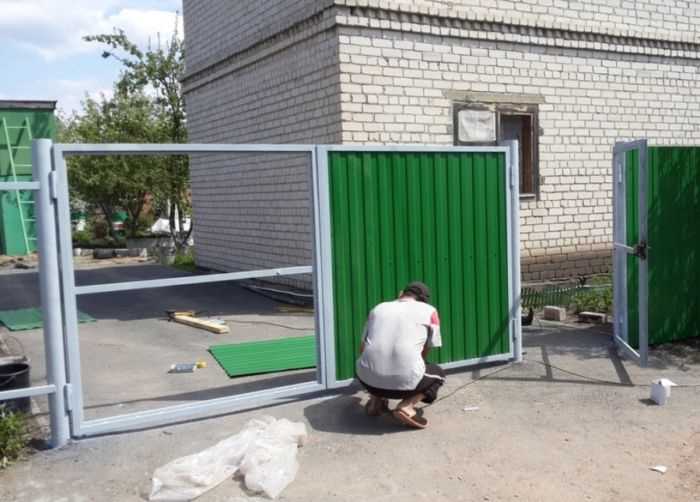

Самостоятельное изготовление ворот – это не просто способ сэкономить, но и возможность создать конструкцию, полностью соответствующую вашим требованиям. Главное – точный расчёт, грамотный выбор материалов и строгая последовательность действий. В этой инструкции рассмотрим создание распашных металлических ворот с элементами усиления и антикоррозийной обработки.
Для стандартного проёма шириной 3–4 метра подойдут профильные трубы сечением 60×40 мм для несущей рамы и 40×20 мм для внутренних элементов. Опоры рекомендуется выполнять из профильной трубы 100×100 мм с толщиной стенки не менее 3 мм. Все соединения – сварные, швы следует зачищать болгаркой с лепестковым кругом.
Перед началом сварки рамы необходимо выполнить точную разметку на ровной поверхности, используя уголки и рулетку. После сборки створок они временно фиксируются струбцинами и проверяются на симметрию диагоналей – разница не должна превышать 3 мм. Только после этого производится окончательная сварка конструкции.
Для навески створок применяются петли с опорным подшипником – они обеспечивают долговечность и плавный ход. Каждую петлю приваривают в двух точках, после чего проваривают полностью. Для защиты металла используется грунт по ржавчине и эмаль типа ПФ-115 в два слоя. Если планируется обшивка профнастилом, его крепят саморезами с прессшайбой через каждые 25–30 см.
Важно: до начала работ следует проверить уровень промерзания грунта и убедиться, что фундамент для опор заложен ниже этой отметки – иначе весной конструкцию может перекосить. Бетонирование опор производится с обязательной установкой анкеров или арматурного каркаса.
Выбор типа ворот и расчет размеров проема

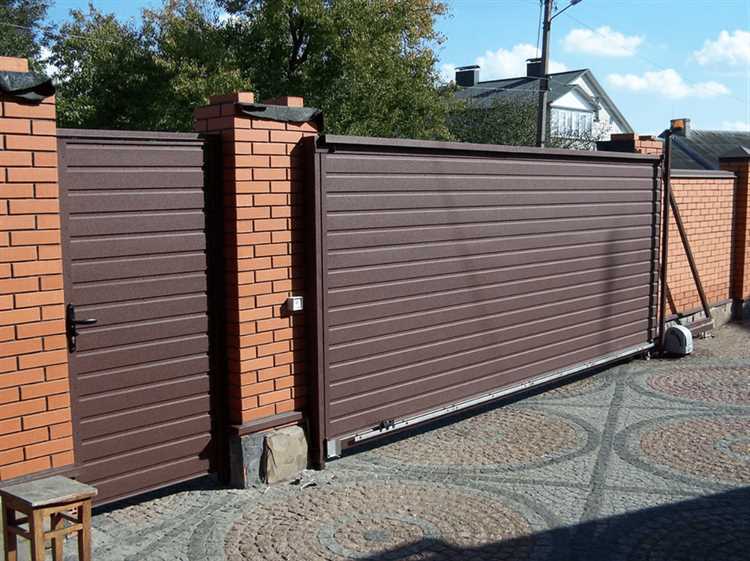

Первоначально необходимо определить тип ворот, подходящий для условий установки. Для ограниченного пространства перед проемом выбирают откатные конструкции. Если место позволяет – предпочтительнее распашные, так как их проще изготовить. Подъемно-поворотные и секционные требуют точной геометрии и сложных механизмов, их целесообразнее использовать в отапливаемых гаражах.
При выборе типа учитывают направление открывания, наличие уклона на участке и материал опор. Для откатных ворот требуется свободная зона сбоку от проема, равная его ширине плюс 30–40 см. Распашные нуждаются в свободном пространстве перед створками минимум на 1 м больше длины створки.
Размер проема определяется по фактическим замерам между опорными столбами. Для стандартного легкового автомобиля ширина должна быть не менее 3 м. При наличии грузового транспорта – от 3,5 до 4,5 м. Высота для въезда с габаритом до 2 м – не менее 2,2 м. При установке автоматики добавляют 10–15 см по высоте.
Дополнительно учитывают запас на зазоры: по 10–15 мм с каждой стороны створки, если планируется установка без уплотнителей. При установке с уплотнителем – оставляют технологические зазоры до 5 мм. Расчет выполняют после установки и выравнивания опор.
Подбор и покупка необходимых материалов и инструментов
Для изготовления металлических распашных ворот потребуются точные расчёты и заранее составленный список. Начать стоит с выбора профиля для каркаса: лучше всего использовать стальную профильную трубу 60×40 мм для несущей рамы и 40×20 мм – для внутренних перемычек. Толщина стенки – не менее 2 мм. Для обшивки подойдёт профнастил марки С8 или С10 с полимерным покрытием, обеспечивающим устойчивость к коррозии.
Петли выбираются под вес конструкции, минимум две на створку. Оптимально – шарнирные усиленные с подшипником, выдерживающие от 300 кг. Замок – накладной или врезной, уличного типа, устойчивый к перепадам температуры. Ригель или засов – обязательный элемент для фиксации второй створки.
Для бетонирования стоек понадобятся две трубы Ø80–100 мм, длиной 3 м (с заглублением не менее 1 м) и цемент марки М400, песок и щебень для раствора. Также следует приобрести арматуру Ø10–12 мм длиной 1–1,5 м для армирования фундамента.
Инструменты, без которых не обойтись:
- Сварочный инвертор с электродами 3 мм;
- Болгарка (УШМ) с отрезными и шлифовальными кругами по металлу;
- Рулетка, угольник, уровень, строительный шнур;
- Перфоратор с буром для установки стоек и анкеров;
- Кисти или краскопульт для антикоррозийной обработки и покраски;
- Дрель с набором свёрл по металлу;
- Молоток, пассатижи, струбцины, стальной маркер.
Все материалы следует закупать с учётом запаса 10–15%. Перед покупкой желательно провести сравнение цен в строительных гипермаркетах и у металлобаз – стоимость профильной трубы и крепежа может отличаться вдвое. Обязательно проверять геометрию труб – искривления значительно усложнят сборку.
Изготовление и сборка рамы ворот в домашних условиях
Для изготовления рамы ворот потребуется профильная труба сечением 60×40 мм для вертикальных и горизонтальных элементов, а также труба 40×20 мм для усиления. Длина и ширина рамы определяются по фактическим размерам проёма с учётом зазоров 10–15 мм на сторону.
- Нарежьте трубы согласно чертежу с помощью торцовочной пилы или болгарки с отрезным кругом. Угол реза – строго 90 градусов.
- Разложите элементы на ровной поверхности. Проверяйте геометрию, используя угольник и диагональные замеры. Разница диагоналей не должна превышать 3 мм.
- Для фиксации формы используйте сварочные магнитные уголки. Сделайте прихватки сваркой в каждом углу, затем проверьте ещё раз диагонали.
- После подтверждения точности обварите все стыки непрерывным швом с двух сторон. Дайте металлу остыть естественным образом, избегая резкого охлаждения.
- Добавьте внутренние перемычки из трубы 40×20 мм. Располагайте их горизонтально или по диагонали для усиления жёсткости, особенно на створках шириной более 1,5 м.
- Удалите шлак и заусенцы с мест сварки. Используйте шлифовальный круг или металлическую щётку.
- Проведите антикоррозийную обработку: обезжирьте поверхность, нанесите грунтовку по металлу, после высыхания – финишную краску.
Готовую раму необходимо хранить на ровной поверхности до установки, чтобы избежать деформации.
Монтаж опорных столбов и подготовка основания
Разметьте место установки столбов, учитывая ширину проёма и технологический зазор не менее 5 см с каждой стороны. Оптимальное расстояние между осями столбов – ширина ворот + 10 см. Используйте шнур и уровень для точной выравнивания по линии.
Буром или ручным ямобуром выполните скважины глубиной 1,2–1,5 м и диаметром не менее 300 мм. Глубина зависит от типа грунта и уровня промерзания в регионе. На дно засыпьте 20 см щебня фракции 20–40 мм для дренажа и утрамбуйте.
Установите опорные столбы строго вертикально, проверяя уровнем в двух плоскостях. В качестве материала рекомендуется использовать профильную трубу 80×80 мм с толщиной стенки от 3 мм. Для тяжелых ворот – 100×100 мм.
Залейте бетон марки не ниже М300, тщательно вибрируя для удаления воздушных карманов. Не допускайте смещения столба при заливке. Фиксируйте временными распорками до полного схватывания бетона – не менее 72 часов при температуре выше +10°C.
После застывания бетона проверьте стабильность опор. Верхние края столбов должны находиться на одном уровне. При необходимости – подрезка или установка накладных элементов для выравнивания.

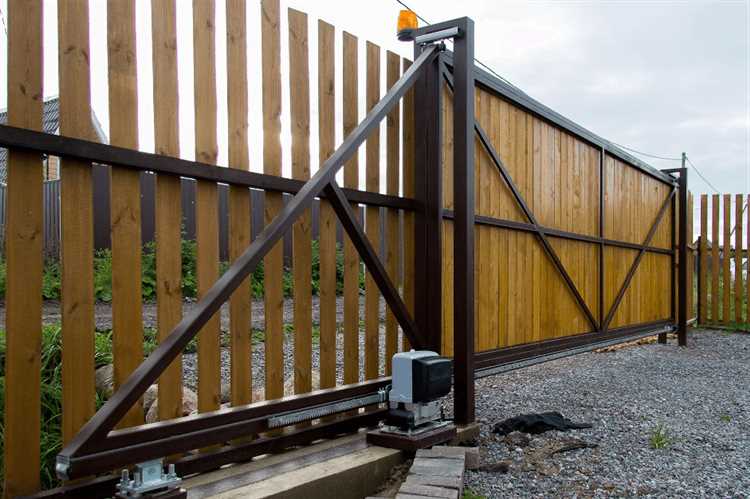

Если предполагается установка откатных ворот, проложите под основанием электрический кабель в защитной гофре и залейте бетонную подушку шириной 300–400 мм и глубиной 200 мм вдоль линии движения створки.
Установка петель и навешивание створок
Для крепления створок используются сварные петли диаметром не менее 20 мм с шариком внутри для плавного хода. Оптимальное количество – две на створку при высоте до 1,5 м, три – при большей высоте.
Разметку под петли проводят после точного выравнивания стоек. Нижнюю петлю устанавливают на расстоянии 20–25 см от нижнего края створки, верхнюю – на 15–20 см от верха. Среднюю размещают строго посередине между ними.
Петли привариваются сначала к опорным столбам. Проверяют вертикальность с помощью строительного уровня. Затем створки укладываются на ровную поверхность, фиксируются струбцинами и привариваются к ним ответные части петель. Обязательно выдерживают зазор 5–7 мм между створкой и столбом.
Навешивание створок производят с помощником. Створка приподнимается домкратом или подставкой, петли соединяются штифтами. Проверяется легкость открывания и отсутствие перекосов. При необходимости корректируют приварку, используя болгарку и сварку.
После навешивания все соединения провариваются окончательно. Проверяется симметрия створок, равномерность зазоров и плотность примыкания. При наличии люфта петли дополняются шайбами или заменяются на регулируемые.
Защита металла от коррозии и покраска конструкции

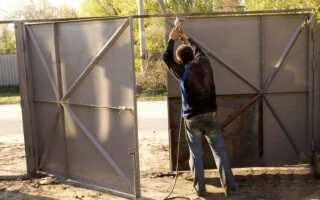

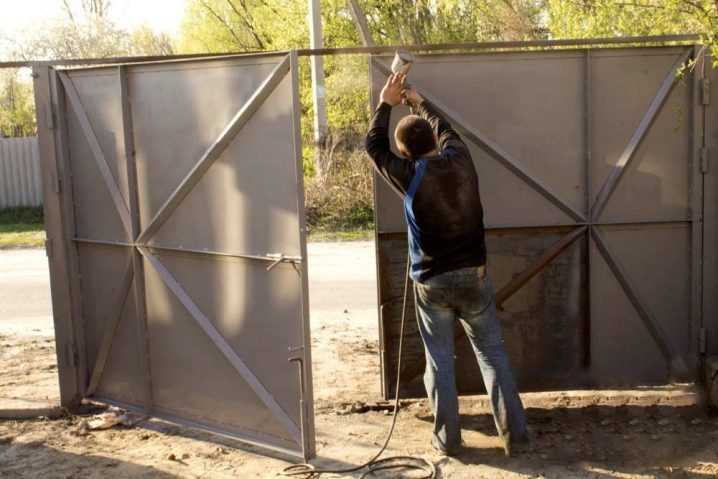

Перед покраской необходимо тщательно очистить металлическую поверхность от ржавчины, грязи и масла. Для удаления ржавчины используйте металлическую щетку или шлифовальную машину с наждачной бумагой зернистостью 80-120. Обезжирьте металл с помощью растворителя на основе уайт-спирита или ацетона.
Обязательно нанесите антикоррозийное средство. Оптимальный вариант – грунтовка по металлу с цинковым содержанием, например, цинкосодержащий праймер, который обеспечивает катодную защиту и продлевает срок службы конструкции. Грунтовку наносите кистью или распылителем в два слоя с интервалом высыхания 2-4 часа.
После высыхания грунтовки приступайте к покраске. Используйте специализированные эмали для наружных металлических изделий на основе алкидных или полиуретановых смол. Они обладают высокой стойкостью к атмосферным воздействиям и ультрафиолету.
Рекомендуется наносить минимум два слоя краски с промежуточной сушкой около 12 часов. Для равномерного покрытия используйте кисть с натуральным ворсом или краскопульт. Толщина слоя должна составлять 40-60 микрон.
Для дополнительной защиты конструкции можно применить прозрачный полиуретановый лак, который создаст устойчивый к царапинам и химии верхний слой. Лак наносится после полного высыхания краски и требует времени полимеризации не менее 24 часов.
В местах сварных швов и стыков уделите особое внимание обработке, так как они наиболее подвержены коррозии. При необходимости используйте уплотнители или герметики для предотвращения попадания влаги внутрь конструкции.
Вопрос-ответ:
Какие материалы лучше всего использовать для изготовления ворот своими руками?
Для создания ворот чаще всего выбирают металл (сталь или алюминий), дерево или комбинацию этих материалов. Металл обеспечивает прочность и долговечность, но требует обработки от коррозии. Дерево придаёт воротам эстетичный вид, но нуждается в регулярной защите от влаги и насекомых. Выбор зависит от условий эксплуатации и внешнего вида, который хотите получить.
Как правильно установить опорные столбы для ворот?
Опорные столбы необходимо установить строго вертикально и надежно закрепить в земле. Обычно для этого роют ямы глубиной около 70–100 см, в зависимости от высоты ворот и типа грунта. После установки столбов их заливают бетоном для устойчивости. Важно проверить уровень и вертикальность перед застыванием бетона, чтобы ворота работали без перекосов.
Какие инструменты понадобятся для сборки ворот своими руками?
Основной набор включает дрель, сварочный аппарат (если работа с металлом), шуруповерт, уровень, рулетку, болгарку для резки металла, молоток и набор ключей. Для работы с деревом потребуются пила и стамеска. Наличие всех инструментов зависит от выбранного материала и конструкции.
Какой вид ворот проще сделать самостоятельно: распашные или откатные?
Распашные ворота считаются более простыми для самостоятельного изготовления. Их конструкция менее сложная, требует меньше механизмов и направляющих. Откатные ворота требуют точной установки рельсов и роликов, а также тщательного выравнивания, что повышает сложность работы и требует больше времени и опыта.
Как защитить ворота от воздействия погодных условий?
Для защиты металлических ворот применяют антикоррозийные грунтовки и краски. Деревянные поверхности покрывают специальными составами — лаками или пропитками, которые предотвращают гниение и повреждения от влаги. Регулярное техническое обслуживание и обновление защитных покрытий помогает сохранить внешний вид и функциональность ворот.
Какие материалы лучше всего использовать для изготовления ворот своими руками?
Для изготовления ворот чаще всего выбирают металл, дерево или комбинированные варианты. Металлические ворота обладают высокой прочностью и долговечностью, особенно если использовать стальной профиль или трубы. Деревянные ворота придают участку уютный и классический вид, но требуют регулярной обработки защитными составами для защиты от влаги и насекомых. Комбинированные варианты, например, металлический каркас с деревянными вставками, позволяют получить устойчивую конструкцию с привлекательным дизайном. При выборе материала также учитывают климатические условия и предполагаемую нагрузку на ворота.
