Что такое вдт в электрике

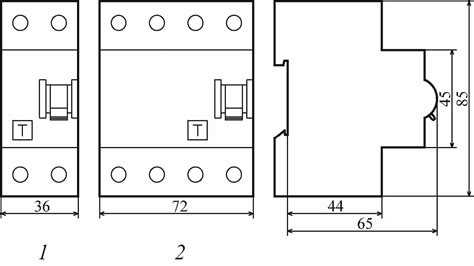

Выключатель дифференциального тока (ВДТ) – это защитное устройство, реагирующее на утечку тока в электрической цепи. Его основная функция – предотвратить поражение человека электрическим током и снизить риск возгорания, вызванного повреждением изоляции. В отличие от автоматических выключателей, ВДТ не защищает от перегрузок и коротких замыканий, а исключительно от токов утечки, превышающих заданный порог.

Стандартное значение чувствительности ВДТ для бытового применения – 30 мА. Это минимальный ток, потенциально опасный для жизни человека. Устройства с чувствительностью 10 мА применяются в ванных комнатах и детских учреждениях, а 100 мА и выше – для противопожарной защиты при подключении вводных линий. Параметры отключения строго регламентированы ГОСТ Р 51326.1-99, в частности, время срабатывания не должно превышать 300 мс при токе утечки в 1 номинал.

Ключевая особенность ВДТ – использование трансформатора тока с магнитопроводом, охватывающим фазный и нулевой проводники. При отсутствии утечки суммарный ток в проводниках равен нулю. При утечке возникает дифференциальный ток, вызывающий намагничивание сердечника и срабатывание расцепителя. Устройство эффективно даже при однополюсной утечке, что делает его незаменимым в сетях TN-S и TT.

Для надежной работы ВДТ важно правильное подключение: нулевой рабочий проводник после устройства не должен иметь соединения с заземляющим контуром. Нарушение этого требования вызывает ложные срабатывания. Также необходимо регулярно проверять исправность устройства нажатием кнопки «Тест», имитирующей утечку – это позволяет контролировать его работоспособность без демонтажа или дополнительного оборудования.

Как работает устройство защитного отключения при утечке тока

Устройство защитного отключения (УЗО) срабатывает при обнаружении дифференциального тока, возникающего из-за утечки электричества на землю через повреждённую изоляцию, корпус прибора или тело человека. В основе работы УЗО – принцип сравнения токов, протекающих по фазному и нулевому проводникам.

Токопроводящие элементы УЗО проходят через общий тороидальный трансформатор тока. Пока сумма токов в фазе и нуле равна, магнитные поля в сердечнике взаимно компенсируются, и устройство остаётся в состоянии покоя. При утечке часть тока уходит в обход – например, через тело человека на землю – и возникает разность токов. Это индуцирует в обмотке трансформатора ток, который срабатывает на пороговом уровне, заданном конструкцией (например, 30 мА для защиты человека от поражения электротоком).

Реле, подключённое к выходу трансформатора, мгновенно размыкает контакты при превышении установленного порога. Время срабатывания УЗО не превышает 25–30 миллисекунд, что критически важно для предотвращения фибрилляции сердца.

Для надёжной работы УЗО важно:

• Использовать устройства с маркировкой «AC», «A» или «B» в зависимости от типа нагрузки (например, «A» – для электроники с импульсными источниками питания).
• Регулярно проверять исправность кнопкой «ТЕСТ» – раз в месяц.
• Устанавливать УЗО с током утечки не выше 30 мА для групп розеток и ванных комнат, 10 мА – для детских помещений.
• Комбинировать с автоматическим выключателем, так как УЗО не защищает от короткого замыкания и перегрузки.

Правильный выбор номинала и типа УЗО с учётом характеристик цепи – ключевой фактор эффективной защиты от поражения электрическим током и возгораний.

Чем отличается ВДТ от автоматического выключателя

ВДТ (устройство защитного отключения) и автоматический выключатель выполняют разные функции в электрической цепи, и путать их недопустимо при проектировании защиты.

• Автоматический выключатель срабатывает при коротком замыкании и перегрузке цепи. Его задача – защитить проводку и оборудование от перегрева и возгорания.
• ВДТ реагирует на утечку тока, возникающую при повреждении изоляции или прикосновении человека к токоведущей части. Он защищает от поражения электрическим током.

Основные технические различия:

1. Порог срабатывания. У автомата он определяется номиналом тока (например, 16 А), у ВДТ – током утечки (например, 30 мА).
2. Принцип действия. Автомат реагирует на тепловую и электромагнитную перегрузку. ВДТ анализирует разницу токов в фазе и нуле.
3. Назначение. Автомат предотвращает аварии, связанные с чрезмерным током. ВДТ обеспечивает защиту жизни человека.
4. Расположение в схеме. Автомат ставится до или после ВДТ, но всегда защищает проводку до своей зоны действия. ВДТ устанавливается ближе к конечному потребителю.

Рекомендации:

• Для комплексной защиты всегда используйте оба устройства в связке.
• Не заменяйте автомат ВДТ и наоборот – это приведёт к отсутствию одной из важных степеней защиты.
• Выбирайте ВДТ по типу утечки (AC, A, B) в зависимости от подключаемой нагрузки.

В каких случаях установка ВДТ обязательна по нормативам

Установка устройств защитного отключения (ВДТ) регламентируется рядом нормативных документов, включая ПУЭ (Правила устройства электроустановок), актуализированную редакцию СП 256.1325800.2016 и СП 76.13330.2016. В них чётко определены ситуации, в которых применение ВДТ обязательно.

Жилые помещения: согласно п. 7.1.83 ПУЭ, ВДТ должно устанавливаться на все группы розеток, к которым могут подключаться переносные электроприёмники с током до 32 А. Это касается всех квартир, жилых домов, общежитий, включая розетки на балконах и в ванных комнатах.

Санузлы и ванные комнаты: ВДТ обязательно для всех цепей, питающих розетки и освещение в помещениях с повышенной влажностью (ПУЭ, п. 7.1.84). Устройство должно срабатывать при токе утечки не более 30 мА.

Детские учреждения: ВДТ требуется для всех розеточных групп в детских садах, школах и медицинских учреждениях, где присутствуют дети. Это указано в СП 31-110-2003, а также СП 256.1325800.2016.

Пожаробезопасность: В зданиях с повышенными требованиями пожарной безопасности (например, деревянные дома, бани, сауны) необходимо устанавливать ВДТ с током утечки до 100 мА, как средство противопожарной защиты (ПУЭ, п. 7.1.79).

Ввод в здание: При наличии системы заземления типа TT ВДТ обязательно должно устанавливаться на вводе, так как такая система не обеспечивает эффективного отключения автоматическими выключателями при утечках на землю (ПУЭ, п. 1.7.59).

Мобильные электроустановки: Временные или переносные электроустановки (например, строительные площадки) также требуют установки ВДТ с током утечки не выше 30 мА, согласно СП 76.13330.2016.

Несоблюдение этих требований грозит отказом в приёмке электроустановки надзорными органами и создаёт угрозу жизни при эксплуатации. Монтаж должен производиться квалифицированным специалистом с учётом селективности и чувствительности ВДТ.

Как правильно выбрать ВДТ по току утечки и номиналу

Выбор устройства защитного отключения (ВДТ) необходимо начинать с точного определения двух параметров: тока утечки и номинального тока. Ошибки в расчетах могут привести к ложным срабатываниям или отказу защиты.

• Ток утечки (I∆n) – чувствительность ВДТ. Для бытовых сетей подходит 30 мА, что обеспечивает защиту от поражения током. Устройства с 10 мА применяются в ванных комнатах, детских или в щитах на розетки, к которым подключаются приборы с доступными токоведущими частями.
• Для противопожарной защиты выбираются ВДТ с током утечки 100 мА или 300 мА. Они не защищают от поражения током, но предотвращают возгорания из-за длительных токов утечки на землю.

Номинальный ток (In) подбирается исходя из тока нагрузки, который будет проходить через устройство. При выборе учитываются вводной автомат, сечение проводников и мощность потребителей.

1. Если автомат стоит на 16 А – выбирается ВДТ с In не менее 16 А. Рекомендуется закладывать запас: для автомата на 16 А – ВДТ на 25 А.
2. При нескольких линиях, питающихся от одного ВДТ, суммируются нагрузки. Например, 3 линии по 10 А – ВДТ минимум на 32 А.
3. Недопустимо выбирать ВДТ с номиналом ниже автомата: при перегрузке ВДТ может выйти из строя из-за превышения допустимого тока.

ВДТ устанавливаются только на рабочую фазу и нейтраль. Наличие заземления не отменяет необходимость в ВДТ. При подборе учитывается тип сети (TN, TT) и класс ВДТ (AC, A, B) в зависимости от характера утечек: переменные, пульсирующие, постоянные токи.

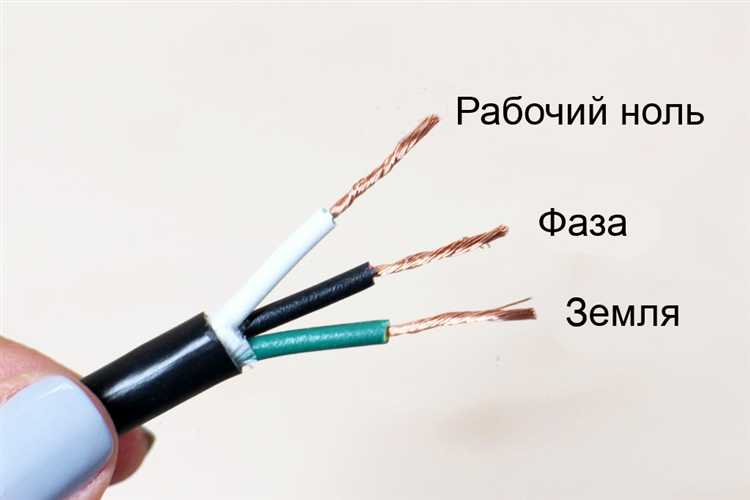

Ошибки при подключении ВДТ и как их избежать

Наиболее критичная ошибка – подключение нуля нагрузки к PEN-проводнику за пределами ВДТ. В этом случае ток утечки не фиксируется, и устройство становится бесполезным. Нулевой провод должен возвращаться строго через соответствующий клеммник ВДТ.

Распространённая проблема – объединение нулевых проводов от разных групп после ВДТ. Это вызывает ложные срабатывания при включении нагрузки. Каждая группа должна иметь свою независимую пару фазного и нулевого проводников, проходящих только через одно устройство.

Нельзя подключать заземление к выходной клемме нуля ВДТ. Такой контакт создаёт путь утечки на землю и приводит к отключению даже при отсутствии неисправности.

Ошибкой считается неправильная полярность подключения: фаза и ноль подключены на противоположные входы и выходы. Это нарушает баланс токов в дифференциальном трансформаторе и приводит к срабатыванию.

Запрещено устанавливать ВДТ на линии с нестабильным нейтралом (например, при TT-системе без заземляющего контура). Это приводит к постоянным ложным срабатываниям и невозможности нормальной работы.

Не следует устанавливать ВДТ до автоматического выключателя. В случае короткого замыкания ВДТ может выйти из строя, так как не рассчитан на отключение больших токов. Сначала должен стоять автомат, затем ВДТ.

Нельзя использовать ВДТ без учёта его номинального тока. Подключение устройства с меньшим током, чем у предшествующего автомата, приведёт к перегреву и выходу из строя. Номинал ВДТ должен быть равным или выше тока автомата.

Для тестирования необходимо использовать только штатную кнопку «Тест». Имитация утечки путём замыкания фазы и земли опасна и не даёт точной диагностики. Регулярное использование кнопки «Тест» (не реже раза в месяц) – единственно надёжный способ проверки работоспособности.

Как проверить работоспособность ВДТ в домашней сети

Для проверки ВДТ (устройства защитного отключения) в бытовой электросети применяют встроенную тестовую кнопку «Тест». Нажатие на неё вызывает искусственное замыкание через небольшое сопротивление, имитируя ток утечки, что должно привести к немедленному отключению питания.

Перед проверкой отключите электроприборы, подключённые к защищаемой линии, чтобы избежать повреждений и ложных срабатываний. Нажмите кнопку «Тест» и убедитесь, что ВДТ срабатывает и размыкает цепь в течение времени, указанного в технических характеристиках (обычно не более 0,03 секунды при токе утечки 30 мА).

Если ВДТ не отключается при нажатии кнопки, это указывает на неисправность или загрязнение механизма и требует замены устройства или профессионального обслуживания.

Для дополнительной проверки применяют специализированные приборы – тестеры ВДТ, которые позволяют измерить фактический ток утечки и время срабатывания с точностью. Такие приборы особенно рекомендуются после монтажных работ или при подозрении на сбои в работе защитного устройства.

Регулярность проверки – не реже одного раза в полгода, особенно в домах с влажными помещениями, где повышена вероятность токов утечки. Также стоит контролировать срабатывание ВДТ после подключения новых электроприборов, чтобы предотвратить потенциальные аварийные ситуации.

Что означает ложное срабатывание ВДТ и как его устранить

Частые источники помех – электродвигатели с частотными преобразователями, сварочное оборудование, LED-освещение с импульсными драйверами. Эти устройства создают пульсирующие токи утечки, которые воспринимаются ВДТ как аварийные.

Для устранения ложных срабатываний рекомендуется применять ВДТ с повышенной устойчивостью к импульсным искажением (тип A или B). Необходима проверка правильности подключения нейтрали и фазы, отсутствие замыканий между ними и на корпус.

Дополнительная мера – установка сетевых фильтров или специализированных устройств подавления помех в цепях питания. Если используется большое количество электронных приборов, стоит рассмотреть ВДТ с регулируемыми параметрами срабатывания.

Периодический тест работоспособности ВДТ при помощи кнопки «Тест» обязательный – позволяет выявить внутренние дефекты. В случае сохранения ложных срабатываний требуется диагностика и замена ВДТ, так как износ компонентов снижает точность срабатывания.

Вопрос-ответ:

Для чего используются устройства защитного отключения (ВДТ) в электрических сетях?

ВДТ предназначены для предотвращения поражения человека электрическим током и защиты оборудования от аварийных ситуаций. Они быстро отключают питание при утечке тока на землю, что снижает риск возгорания и обеспечивает безопасность.

Как принцип действия ВДТ отличается от обычных автоматических выключателей?

Автоматические выключатели защищают проводку от перегрузок и коротких замыканий, реагируя на высокие токи. ВДТ же реагируют на небольшие токи утечки, которые могут возникать при повреждении изоляции или контакте человека с токоведущими частями, и отключают питание значительно быстрее.

Какие факторы влияют на выбор номинального тока и чувствительности ВДТ для бытовой электросети?

Выбор зависит от мощности подключаемых приборов и особенностей электропроводки. Номинальный ток ВДТ должен соответствовать максимальной нагрузке, а чувствительность – быть достаточно высокой для обнаружения утечек, но не слишком низкой, чтобы избежать ложных срабатываний. Обычно для жилых помещений выбирают устройства с током утечки 30 мА.

Можно ли использовать ВДТ в помещениях с повышенной влажностью, и если да, то какие требования существуют?

Да, применение ВДТ в помещениях с высокой влажностью крайне желательно, поскольку риск поражения током там выше. Устройства должны иметь соответствующую степень защиты от влаги и пыли, а их монтаж должен выполняться с соблюдением правил безопасности и рекомендаций производителя.

Какие основные причины срабатывания ВДТ и как можно избежать ложных отключений?

Срабатывание ВДТ происходит при появлении утечки тока, что может быть связано с повреждением изоляции, влажностью или дефектами оборудования. Ложные отключения вызываются помехами, неправильным монтажом или несовместимостью с некоторыми типами нагрузки. Для минимизации таких ситуаций рекомендуется правильный подбор и установка устройств, а также регулярное техническое обслуживание.
