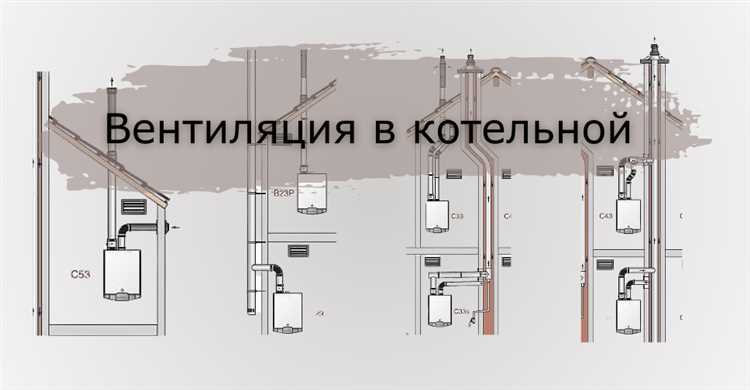

Нарушения в системе вентиляции котельной могут привести к снижению эффективности работы оборудования и повышенному риску отравления угарным газом. Особенно это критично при использовании газовых или твердотопливных котлов. Основная задача – обеспечить приток свежего воздуха и стабильный отток продуктов сгорания без принудительных систем, если это допустимо по СНиП.
Расчёт вентиляции начинается с определения необходимого воздухообмена. Согласно нормативам, для котельной с одним котлом производительностью до 30 кВт минимальный объем воздуха должен составлять не менее трехкратного воздухообмена в час. Если помещение площадью 6 м² с потолками 2,5 м, его объем составит 15 м³, и вентиляция должна обеспечивать подачу и удаление не менее 45 м³ воздуха в час.
Для притока воздуха чаще всего используют вентиляционные каналы сечением не менее 100 см² на каждый кВт мощности котла. Приток размещают в нижней части стены (не выше 30 см от пола) со стороны улицы. Отток – ближе к потолку, на противоположной стене, с выходом выше конька крыши минимум на 0,5 м, чтобы обеспечить естественную тягу.

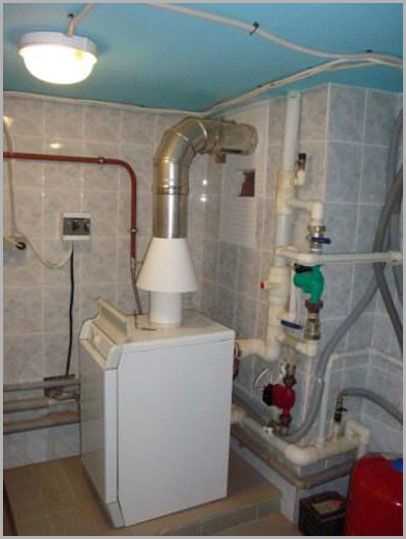

Важно учесть отдельный канал для отвода продуктов сгорания, если котел не оборудован коаксиальным дымоходом. В этом случае установка вытяжной шахты диаметром 120–150 мм с обратным клапаном и защитной решеткой – минимальное требование. Использование вентиляторов допускается только с учётом пожаробезопасности и отключения при остановке котла.
Определение объёма воздухообмена для вашей котельной
Воздухообмен в котельной рассчитывается с учётом мощности установленного оборудования и объёма помещения. Нормативное значение кратности воздухообмена – минимум 3, что означает полную замену воздуха в помещении трижды в течение одного часа.
Для газовых котельных с мощностью до 30 кВт стандартное требование – не менее 30 м³ приточного воздуха в час на каждый установленный котёл. Если мощность превышает 30 кВт, приток воздуха увеличивается пропорционально: 1 м³ воздуха на 1 кВт тепловой мощности плюс дополнительный объём для горения и компенсации утечек.
Объём помещения также влияет на расчёт. Например, при высоте потолков 2,5 м и площади 6 м² общий объём составит 15 м³. С учётом минимальной кратности воздухообмена (3), вытяжной канал должен обеспечивать удаление не менее 45 м³ воздуха в час.
Если котёл с открытой камерой сгорания, необходимо предусмотреть постоянный приток воздуха через решётки в нижней части двери или стены. Сечение решётки – минимум 8 см² на каждый киловатт мощности.
Для приточной вентиляции используйте каналы с регулируемыми заслонками. Диаметр воздуховода выбирается по расчётному объёму воздуха, но не менее 100 мм для притока и 120 мм для вытяжки. Установка обратных клапанов предотвращает обратную тягу.
Выбор типа вентиляции: естественная или принудительная
Тип вентиляции в котельной зависит от объёма помещения, мощности установленного оборудования и конструктивных особенностей здания. Неправильный выбор приведёт к недостаточному воздухообмену и накоплению угарного газа.
- Естественная вентиляция возможна только при соблюдении строгих условий. Подходит для котельных площадью до 15 м² и высотой не менее 2,5 м. Входное отверстие – в нижней части стены (не выше 300 мм от пола), выходное – под потолком противоположной стены или на крыше. Диаметр каналов – не менее 150 мм. Приточный воздух должен поступать напрямую с улицы, без перегородок и изгибов.
- Принудительная вентиляция необходима при:
- использовании оборудования мощностью свыше 30 кВт;
- отсутствии естественной тяги (например, в цокольных помещениях);
- сложной конфигурации здания (длинные каналы, внутренние помещения);
- установке герметичных окон и дверей, исключающих приток воздуха.
Для принудительной вентиляции подбирается вентилятор с производительностью не менее трёхкратного воздухообмена в час. Для котельной объёмом 30 м³ – минимум 90 м³/ч. Важно использовать термостойкие и негорючие материалы, автоматическую систему управления и защиту от обратной тяги.
Естественная вентиляция менее затратна, но нестабильна при колебаниях давления и температуры. Принудительная обеспечивает стабильный режим, особенно при интенсивной работе котла. При проектировании рекомендуется предусмотреть комбинированный вариант с возможностью ручного переключения в аварийном режиме.
Расчёт сечения приточного и вытяжного каналов
Для эффективной вентиляции котельной необходимо обеспечить воздухообмен, соответствующий мощности установленного оборудования. Расчёт сечения каналов выполняется исходя из объёма помещения и требований к кратности воздухообмена.
Приточный канал рассчитывается по формуле: Q = V × n, где:
- Q – объём подаваемого воздуха, м³/ч
- V – объём котельной, м³
- n – кратность воздухообмена (не менее 3 для газовых котлов)
Пример: при размере помещения 4×3×2,5 м (V = 30 м³), при n = 3, получаем Q = 90 м³/ч.
Площадь сечения канала определяется по формуле: S = Q / (3600 × v), где:
- v – скорость воздуха (рекомендуется не более 1 м/с для естественной вентиляции)
В приведённом примере при v = 0,5 м/с: S = 90 / (3600 × 0,5) ≈ 0,05 м². Диаметр круглого канала: d = √(4S/π) ≈ 0,25 м (25 см).
Вытяжной канал должен иметь сечение не меньше приточного. Для естественной вытяжки оптимален диаметр от 250 мм при высоте канала не менее 3 м. В случае установки нескольких котлов – расчёт ведётся индивидуально для каждого агрегата с учётом суммарного воздухообмена.
При использовании вентилятора допустимы скорости воздуха до 3–5 м/с, что позволяет уменьшить сечение канала, однако увеличивает шум и энергопотребление.

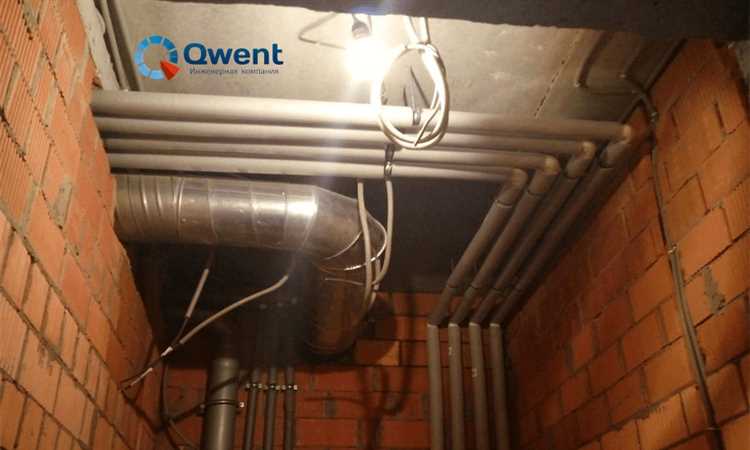

Монтаж каналов следует выполнять без резких изгибов, с минимальной длиной горизонтальных участков. Каналы изготавливаются из оцинкованной стали, внутренние стенки – гладкие, без сужений и выступов.
Размещение вентиляционных отверстий с учётом требований безопасности
В котельной с газовым оборудованием вентиляционные отверстия размещаются с учётом интенсивности воздухообмена, требований СНиП и СП. Минимальный воздухообмен – 3-кратный за час, для этого требуются правильно расположенные каналы притока и вытяжки.

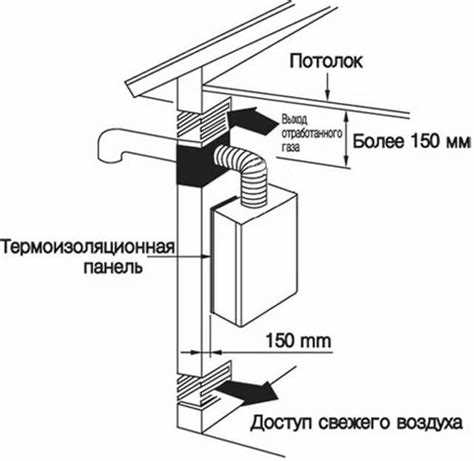

Приточное отверстие располагается в нижней части внешней стены, не выше 300 мм от уровня пола. Это обеспечивает поступление свежего воздуха в зону горелки. Площадь притока рассчитывается из условия: не менее 8 см² на 1 кВт мощности при заборе воздуха изнутри здания и не менее 16 см²/кВт при заборе снаружи.
Между котельной и смежными помещениями обязательно наличие продухов или вентиляционных решёток в нижней части двери (или самой двери) площадью не менее 0,02 м² для компенсации давления и исключения застоя газа.
Нельзя размещать вентиляционные отверстия вблизи дымоходов, электрических щитов и горючих конструкций. Расстояние от вытяжного канала до открытого пламени должно быть не менее 1,5 м. Все материалы воздуховодов – негорючие, с температурной стойкостью не ниже 250 °C.
Контроль тяги осуществляется при помощи ревизионных люков и дефлекторов. Установка обратных клапанов в вытяжке запрещена – они препятствуют естественной циркуляции.

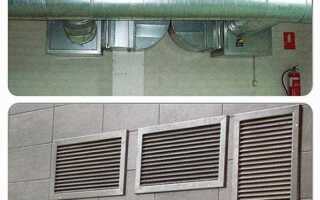

Монтаж вентиляционных каналов и защитных решёток
Вытяжной канал размещают ближе к потолку, на противоположной стене от приточного отверстия. Диаметр канала подбирается исходя из объёма котельной и мощности установленного оборудования, но не менее 120 мм. При длине канала свыше 3 метров рекомендуется установка вентилятора с обратным клапаном для обеспечения стабильного удаления отработанного воздуха.

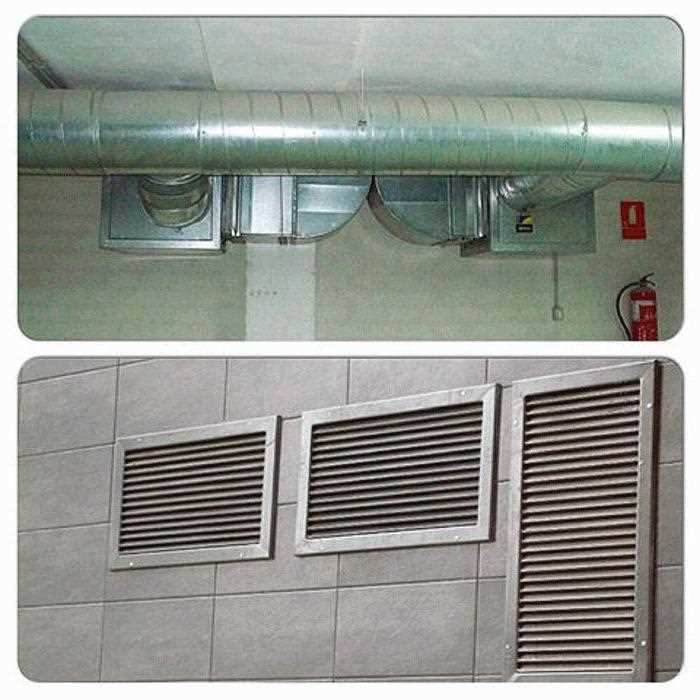

При наличии газового оборудования установка защитных решёток обязательна: отверстия не должны иметь заслонок, препятствующих естественной циркуляции воздуха. Расстояние между решётками и котлом должно быть не менее 1,5 метров.
Проверка тяги и тестирование работы вентиляции
Первый шаг – проверка естественной тяги. Для этого можно использовать бумажный лист или легкий кусок ткани. Поднесите его к вентиляционному отверстию. Если материал будет оттягиваться внутрь канала, тяга в системе достаточная. Если нет, необходимо проверить возможные засоры в воздуховодах или на выходе вентиляции.
Для точной проверки тяги рекомендуется использовать специальный манометр, который устанавливается на выходной части дымохода. Показания устройства должны быть в пределах от 2 до 5 мм водного столба. Меньшие или большие значения указывают на проблемы с вентиляцией, такие как засоры, неправильный уклон трубы или недостаточная площадь воздуховода.
Следующий этап – тестирование работы системы вентиляции в условиях реального функционирования котла. Для этого запустите котел в нормальном режиме и измерьте скорость воздушного потока с помощью анемометра. Важный параметр – скорость потока в месте выхода дымовых газов, которая должна быть не менее 2 м/с.
При тестировании также обращайте внимание на температуру на выходе газов. Если температура слишком высока, это может означать недостаточное охлаждение продуктов сгорания, что также указывает на неполадки в вентиляции.
После проведения всех тестов убедитесь, что приточная и вытяжная вентиляция не перекрыты, не имеют повреждений, и работают на должном уровне. Регулярно проверяйте каналы вентиляции на наличие загрязнений и засоров, особенно в сезон отопления.
Вопрос-ответ:
Как правильно выбрать место для установки вентиляции в котельной?
Для установки вентиляции в котельной важно выбирать место, которое обеспечит эффективный воздухообмен и безопасность. Желательно, чтобы вентиляционные отверстия располагались на разных уровнях: одно – на уровне пола для притока свежего воздуха, другое – на потолке или в верхней части стен для выхода горячих газов и продуктов сгорания. Также следует учитывать, что вентиляция не должна перекрываться с другими системами, такими как дымоход, чтобы избежать скопления вредных веществ.
Какой тип вентиляции лучше выбрать для котельной: естественную или принудительную?
Выбор между естественной и принудительной вентиляцией зависит от размера котельной и ее технических характеристик. Естественная вентиляция подходит для небольших помещений с нормальной циркуляцией воздуха, где разница температур позволяет воздуху естественным образом поступать и выходить. Принудительная вентиляция необходима в случае, если помещение большое или имеются сложности с естественным воздухообменом. Она позволяет контролировать поток воздуха и его мощность, а также предотвращает накопление угарного газа.
Какие требования предъявляются к вентиляции в котельной с газовым оборудованием?
К вентиляции котельной, где используется газовое оборудование, предъявляются строгие требования безопасности. Во-первых, необходимо обеспечить постоянный приток свежего воздуха, чтобы поддерживать нормальный процесс сгорания. Во-вторых, вентиляция должна быть спроектирована таким образом, чтобы предотвращать возможное накопление угарного газа, который может возникать при сгорании газа. Для этого обязательно наличие вытяжной вентиляции, а также достаточное количество притока воздуха. Также не стоит забывать о размещении вентиляционных отверстий на уровне пола и потолка, что способствует правильному воздухообмену.
Можно ли установить вентиляцию в котельной своими руками или нужно обращаться к специалистам?
Установка вентиляции в котельной — задача не из простых, так как она требует знания множества технических нюансов и соблюдения строительных норм. Если у вас есть опыт работы с вентиляционными системами и знания в области безопасности, можно попробовать выполнить работу самостоятельно. Однако для большинства владельцев частных домов или владельцев котельных рекомендуется обратиться к специалистам, так как неправильный монтаж может привести к снижению эффективности работы системы и даже создать угрозу для безопасности.
Как часто нужно проводить обслуживание системы вентиляции в котельной?
Обслуживание вентиляции в котельной необходимо проводить регулярно, хотя бы дважды в год. Это включает проверку чистоты воздуховодов, фильтров, вентиляторов и других компонентов системы. Особенно важно следить за состоянием вытяжных каналов, так как в них могут накапливаться загрязнения, которые препятствуют нормальной тяге. Своевременное обслуживание предотвращает поломки и улучшает эффективность работы системы, а также повышает уровень безопасности в котельной.
Какие материалы понадобятся для устройства вентиляции в котельной?
Для устройства вентиляции в котельной потребуется несколько важных материалов и компонентов. Прежде всего, нужно выбрать трубы для воздуховодов. Их можно сделать из металла или пластика, в зависимости от предпочтений и условий эксплуатации. Также понадобится вентилятор для обеспечения достаточной тяги, решетки для вентиляционных отверстий, а также датчики для контроля температуры и влажности. Нужен будет и фильтр для очистки воздуха, чтобы предотвратить попадание в котельную вредных веществ. Установка этих элементов обеспечит правильную работу вентиляции и поддержание комфортного микроклимата в помещении.
Как рассчитать правильную мощность вентиляции для котельной?
Для расчета мощности вентиляции в котельной нужно учитывать несколько факторов. Во-первых, важен объем помещения. Он определяется по формуле: длина × ширина × высота. Затем, важно оценить мощность отопительного оборудования и их влияние на температуру и влажность в котельной. Также следует учитывать количество людей, которые могут находиться в котельной, а также интенсивность работы котлов и других приборов. Для этого часто используются нормативы, устанавливающие минимальное количество воздуха для каждого устройства. На основании этих данных можно рассчитать необходимую мощность вентиляции, чтобы обеспечить оптимальные условия работы оборудования и безопасность.
