Газобетон активно используется в частном строительстве благодаря низкому весу и простоте обработки. Однако при возведении проёмов, особенно оконных, требуется точный расчёт и надёжная перемычка, способная выдерживать нагрузку вышележащей кладки. Ошибки в устройстве перемычек приводят к появлению трещин и снижению несущей способности стены.
Для самостоятельного изготовления перемычки над окном применяются два подхода: использование готовых армированных блоков U-образной формы или создание монолитной балки с применением опалубки. Первый вариант ускоряет процесс, но требует точной подгонки. Второй – универсален и позволяет адаптироваться к нестандартным размерам проёмов. В обоих случаях обязательным элементом является арматурный каркас диаметром не менее 12 мм, уложенный с соблюдением защитного слоя бетона от 30 мм.
Длина перемычки должна перекрывать проём с запасом по не менее 250 мм с каждой стороны. Для проёма шириной 1,2 метра потребуется перемычка длиной 1,7 метра. Бетон рекомендуется использовать марки не ниже М200, с обязательным вибрированием для устранения пустот. Время выдержки до снятия опалубки – не менее 7 суток при температуре выше +15 °C.
Перед монтажом необходимо обеспечить временную подпорку под проём. Работы следует выполнять с точным соблюдением уровней и геометрии – отклонения приведут к неравномерному распределению нагрузки. После набора прочности перемычка становится полноценной частью несущей конструкции и обеспечивает долговечность кладки из газобетона.
Как рассчитать длину и высоту перемычки для оконного проема
Длина и высота перемычки из газобетона подбираются с учетом ширины проема, несущей нагрузки и типа используемого блока. Ошибка в расчетах может привести к растрескиванию кладки и деформации оконного узла.
- Длина перемычки должна превышать ширину проема минимум на 300 мм – по 150 мм опоры с каждой стороны. Например, при ширине проема 1200 мм длина перемычки составит не менее 1500 мм.
- Опорные участки должны опираться на несущие участки стены, исключая монтаж на стыки блоков или ослабленные зоны.
Высота перемычки зависит от расчетной нагрузки и типа армирования. Для ненесущих стен и проемов до 1,2 м чаще всего применяют перемычки высотой 250–300 мм.
- При проемах до 1000 мм допустима высота перемычки от 250 мм, при условии армирования минимум двумя Ø8–10 мм стержнями.
- Для проемов до 1800 мм минимальная высота – 300 мм, армирование – от двух Ø12 мм.
- Если нагрузка включает плиты перекрытия, надпроемная перемычка выполняется монолитной, с высотой от 400 мм и индивидуальным расчетом сечения арматуры.
Не допускается опирать перемычку менее чем на 150 мм и использовать неармированные элементы при длине проема свыше 1 метра. Газобетонные перемычки эффективно работают только при наличии надежного армирования и точного соблюдения расчетных параметров.
Выбор материала для перемычки: газобетон, бетон или металлический уголок
При устройстве перемычки над оконным проемом в стене из газобетона важно учитывать несущую способность, теплопроводность и удобство монтажа. Ниже представлены ключевые характеристики наиболее популярных решений:
| Материал | Преимущества | Недостатки | Рекомендации по применению |
|---|---|---|---|
| Газобетонная перемычка | Низкая теплопроводность (0,12–0,14 Вт/м·К), минимальные мостики холода, высокая совместимость с кладкой | Ограниченная несущая способность – подходит только для проемов до 1,2 м и без значительных нагрузок сверху | Использовать для небольших проемов в ненесущих стенах или в случаях, когда над перемычкой нет бетонного перекрытия |
| Бетон (монолит или сборный ж/б) | Высокая прочность, возможность перекрытия проемов до 3 м и более, устойчивость к изгибающим нагрузкам | Высокая теплопроводность (до 2,0 Вт/м·К), требует утепления, трудоемкость изготовления опалубки и армирования | Рекомендуется для несущих стен, при наличии второго этажа, плит перекрытия или нагрузки от мауэрлата |

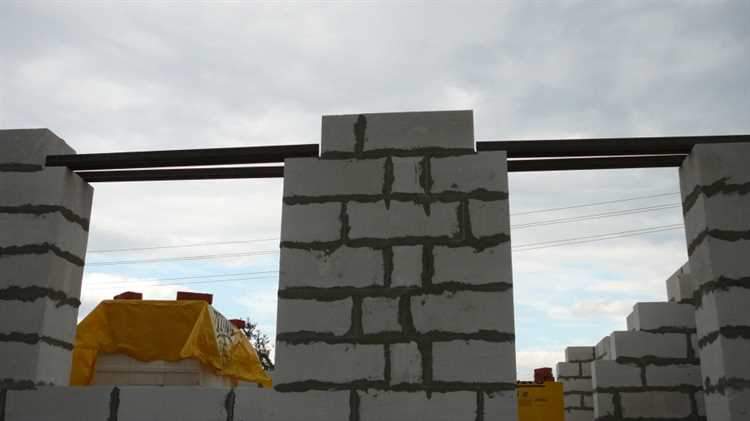

| Металлический уголок (двойной 63×63×6 мм и выше) | Быстрый монтаж, не требует мокрых процессов, выдерживает значительные нагрузки при правильном подборе сечения | Образует мощный мостик холода, склонен к коррозии без антикоррозийной обработки, требует точного расчета | Допустим для вспомогательных строений, перегородок, либо при условии обязательного утепления снаружи |
Для большинства частных домов из газобетона оптимальным вариантом остается бетонная перемычка с утеплением или заводская газобетонная балка с армированием. Использование металлического уголка допустимо, но требует дополнительных мероприятий по защите от теплопотерь.
Подготовка оконного проема к установке перемычки
Перед монтажом перемычки необходимо проверить геометрию проема. Измерьте высоту и ширину проема в нескольких точках лазерным уровнем или строительным уровнем длиной не менее 1 метра. Допустимое отклонение – не более 3 мм по вертикали и горизонтали.
Очистите верхнюю грань проема от пыли, остатков клея и рыхлого газобетона. Используйте жесткую щетку и строительный пылесос. Поверхность должна быть сухой и чистой для обеспечения прочного сцепления с кладочным раствором или клеем.
Установите временные подпорки под верхнюю часть проема. Используйте телескопические стойки с деревянными проставками, чтобы избежать повреждения блока. Расстояние между стойками – не более 90 см. Убедитесь в устойчивости конструкции, исключите люфты.
Проверьте несущие грани проема – боковые части и газобетонные блоки, на которые будет опираться перемычка. Не допускаются трещины, сколы и рыхлость материала. При наличии повреждений замените блоки или выполните усиление армированием.
Нанесите контактный слой клея или цементно-песчаного раствора на места опирания перемычки. Толщина слоя – 8–10 мм. Убедитесь в равномерности распределения раствора, чтобы избежать точечных напряжений после монтажа.
Изготовление опалубки для монолитной перемычки над окном
Для создания надежной монолитной перемычки из бетона требуется жесткая и точно выровненная опалубка. Ошибки на этом этапе приводят к перекосу, растрескиванию и снижению прочности конструкции.
- Ширина опалубки – равна ширине стены из газобетона. Допуск по ширине не более ±2 мм.
- Высота формы выбирается по расчетной высоте перемычки – обычно 200–250 мм для проемов до 1,8 м.
- В качестве боковин используют ламинированную фанеру толщиной не менее 18 мм или строганую доску 25–30 мм без деформаций.
Ключевые этапы сборки:
- С наружной и внутренней стороны проема закрепить боковины на саморезы к газобетонным блокам, через временные упоры (бруски, доски).
- Установить дно опалубки (если требуется) строго по уровню, с учетом расчетного защитного слоя для арматуры – минимум 20 мм.
- Подпереть дно снизу деревянными стойками или телескопическими подпорками с шагом не более 50 см.
- Для жесткости через 40–50 см установить горизонтальные стяжки между боковинами снаружи (резьбовые шпильки, проволока с распорными трубками).
- Внутренние углы дополнительно укрепить уголками или рейками, чтобы избежать распирания при заливке.
Перед заливкой обязательно смочить фанеру или доски водой либо обработать антиадгезионной смазкой, чтобы облегчить демонтаж. Проверить диагонали опалубки и уровни – перекос недопустим, особенно в зоне опирания на блоки.

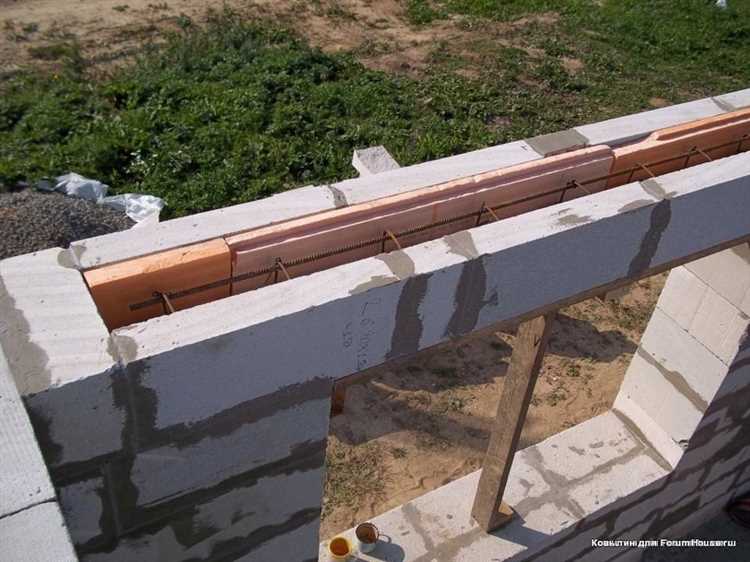

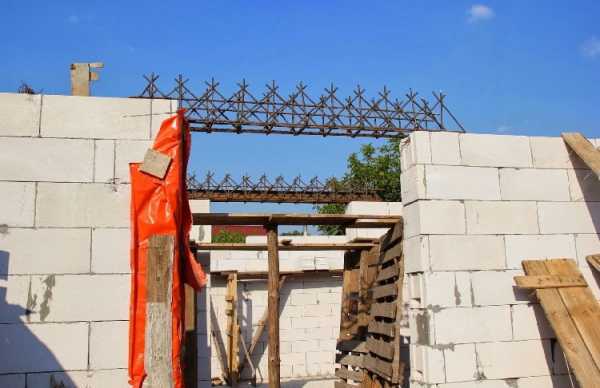

Армирование перемычки: схема, диаметр и количество прутков
Для перемычки над оконным проёмом из газобетона применяется схема с двумя рабочими арматурными стержнями в нижней части и двумя распределительными в верхней. Основную нагрузку воспринимают нижние прутки, верхние служат для удержания формы при бетонировании и работы на сжатие.
Диаметр рабочих стержней – не менее 12 мм, предпочтительно A500C. Верхняя арматура – 8 мм. Шаг хомутов (стяжек) из проволоки 6–8 мм – 200 мм, в зонах опоры и центра пролёта – 100 мм. Длина нахлеста при соединении арматуры – от 40 диаметров стержня.
При ширине проёма до 1,5 м достаточно 4 стержней (2 нижних, 2 верхних). Для пролётов 1,5–2 м – 6 стержней (по 3 снизу и сверху). При длине перемычки более 2 м следует использовать дополнительное усиление: увеличивать диаметр до 14 мм и добавлять продольные элементы.
Защитный слой бетона от арматуры до внешней грани – минимум 20 мм. Стержни укладываются на подставки для точного позиционирования. При армировании в несъемной опалубке из U-блоков обязательно прокладывать прутки с отступом от газобетона.
Порядок заливки бетона в опалубку и правила ухода за ним
Перед заливкой убедитесь в правильной установке опалубки: она должна быть жёстко зафиксирована и иметь гидроизоляционную прокладку под армирование. Заливка бетона проводится слоями не более 20–25 см с обязательным уплотнением вибратором или металлическим прутом для устранения пустот.
Бетон необходимо заливать непрерывно, чтобы избежать холодных швов. Каждый следующий слой накрывают сразу после уплотнения предыдущего. Рекомендуется применять бетон марки не ниже М300 с добавлением пластификаторов для улучшения подвижности и сцепления с арматурой.
После заливки поверхность выравнивают правилом или мастерком, следя за тем, чтобы не было просветов и неровностей. Опалубку нельзя демонтировать раньше чем через 7 суток при температуре выше +20°С; при более низких температурах срок увеличивают до 14 суток.
Уход за бетоном заключается в поддержании влажности: первые 3 суток поверхность регулярно смачивают водой каждые 2–3 часа. Можно накрыть влажной мешковиной или полиэтиленовой плёнкой для замедления испарения влаги и равномерного набора прочности.
При температуре ниже +5°С рекомендуется использовать утеплительные материалы и противоморозные добавки, чтобы избежать разрушения структуры бетона. Контроль влажности и температуры в первые 7–10 суток критически важен для достижения проектной прочности перемычки.
Снятие опалубки и проверка прочности перемычки
Опалубку снимают не ранее чем через 7 суток после заливки бетона при температуре выше +20°C. При более низких температурах выдержка увеличивается до 14 суток. Снятие проводится аккуратно, чтобы не повредить бетонную поверхность. Опалубку разбирают последовательно, начиная с боковых элементов, затем снимают нижнюю часть.
Проверка прочности перемычки включает визуальный осмотр на наличие трещин и сколов. Допускаются микротрещины длиной до 0,3 мм без проникновения внутрь конструкции. Для оценки несущей способности проводят простукивание молотком – звук должен быть звонким и однородным.
Для точной проверки прочности рекомендуется использовать измерение прогиба под нагрузкой, не превышающей проектную. Максимальный прогиб перемычки не должен превышать 1/300 пролёта. При выявлении дефектов следует усилить конструкцию армированием или применением ремонтных составов.
После снятия опалубки рекомендуется обеспечить защиту поверхности перемычки от влаги и резких температурных перепадов первые 3–5 суток, что повысит долговечность и устойчивость к нагрузкам.
Ошибки при устройстве перемычек и как их избежать
Частая ошибка – неправильный выбор размера перемычки. Она должна перекрывать проём с запасом не менее 250 мм с каждой стороны для равномерного распределения нагрузки. Недостаточный запас приводит к появлению трещин в кладке.
Неправильный подбор материала перемычки снижает прочность конструкции. Для газобетона оптимальны железобетонные перемычки с классом бетона не ниже В25 и арматурой из стали A500C. Использование менее прочных материалов приводит к деформациям.
Ошибкой является отсутствие правильного армирования. Арматура должна иметь минимальный диаметр 10 мм и размещаться в верхней части перемычки с шагом не более 150 мм, чтобы предотвратить изгиб и растрескивание.
Неравномерное уплотнение кладочного раствора вызывает пустоты, ухудшающие опору перемычки. Раствор должен иметь маркировку М150-М200 и тщательно заполнять все промежутки между блоками и перемычкой.
Отсутствие качественной опалубки приводит к деформации при заливке бетонной перемычки. Опалубка должна выдерживать вес бетона без прогибов и сдвигов до полного набора прочности (минимум 7 суток).
Пренебрежение технологическими перерывами между кладкой и заливкой бетона увеличивает риск усадки и трещин. Рекомендуется выдерживать не менее 3 дней после кладки перед установкой перемычки.
Неправильный монтаж перемычки без контроля горизонтального уровня приводит к перекосам. Используйте лазерный уровень или строительный отвес для точной установки.
Вопрос-ответ:
Как правильно выбрать перемычку для газобетонного блока над окном?
Для перемычки над окном из газобетона важно учитывать нагрузку, которую она будет нести. Обычно используют перемычки из железобетона или металла. Если делать своими руками, стоит выбрать металлический уголок или профиль с достаточной толщиной, чтобы выдержать вес стен и перекрытия. Также нужно учитывать ширину окна и толщину стены, чтобы перемычка плотно опиралась на несущие участки стены с обеих сторон проема.
Можно ли сделать перемычку из газобетона самостоятельно без армирования?
Перемычка из газобетона без армирования не будет достаточно прочной для несущей функции, особенно над оконным проёмом. Газобетон сам по себе хрупкий материал, и без арматуры конструкция рискует треснуть под нагрузкой. Чтобы сделать такую перемычку надежной, требуется либо армирование, либо установка металлической или железобетонной перемычки, которая возьмёт на себя основные нагрузки.
Какие инструменты и материалы нужны для установки перемычки над окном из газобетона своими руками?
Для установки перемычки потребуется: уровень и отвес для контроля ровности, перфоратор или дрель для сверления отверстий, металлический уголок или профиль для перемычки, анкерные болты или крепёж для фиксации перемычки, цементно-песчаный раствор или специальный клей для газобетона, а также инструменты для резки газобетона — например, ножовка с твердосплавными зубьями или электрический плиткорез. Наличие всех этих материалов и инструментов позволит установить перемычку аккуратно и надёжно.
Как правильно закрепить перемычку над оконным проёмом в газобетонной стене?
Перемычку устанавливают так, чтобы она опиралась минимум на 200 мм с каждой стороны проема на прочный газобетон. Сначала закрепляют перемычку на стене с помощью анкеров или крепежа, после чего пространство над ней заполняют раствором или кладочным клеем. Важно контролировать горизонтальность установки с помощью уровня. После монтажа перемычку оставляют на время для полного застывания раствора, чтобы она приобрела необходимую прочность до дальнейшей кладки стен.
Какие ошибки чаще всего допускают при изготовлении и установке перемычки над окном из газобетона?
Часто встречаются ошибки, связанные с недостаточной опорой перемычки, из-за чего она может провиснуть или треснуть. Другой распространённый промах — отсутствие или неправильное армирование перемычки, что снижает её несущую способность. Иногда перемычку устанавливают без выравнивания, из-за чего нарушается геометрия стены. Также нельзя игнорировать рекомендации по толщине и материалу перемычки — использование слишком тонкого металла или неподходящего раствора приводит к снижению надежности конструкции.
Как правильно выбрать размер перемычки для окна из газобетона?
Размер перемычки должен соответствовать ширине и весу стены, а также размеру окна. Обычно длина перемычки превышает проём с каждой стороны минимум на 25–30 см для равномерного распределения нагрузки. Высота и толщина зависят от толщины стены и материала перемычки. При газобетонных блоках рекомендуется использовать перемычки из железобетона с соответствующими параметрами, которые можно рассчитать, учитывая нагрузку от верхних конструкций. Неправильный подбор размера может привести к трещинам и деформациям вокруг окна.
