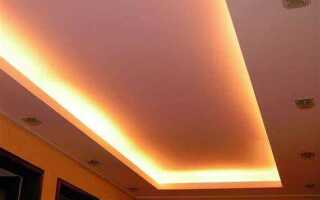

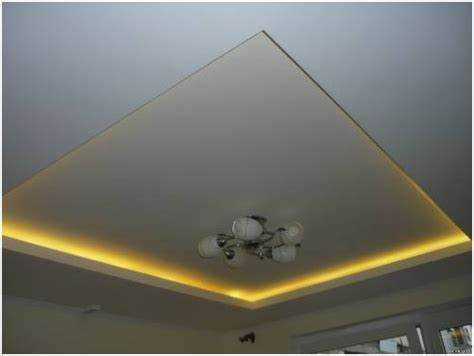

Двухуровневый потолок из гипсокартона позволяет не только скрыть инженерные коммуникации, но и кардинально изменить геометрию помещения. Его конструкция обеспечивает возможность встраивания многоуровневого освещения, зонирования и точной настройки визуального восприятия пространства. Основной материал – гипсокартон толщиной 12,5 мм, усиленный металлическим каркасом из профилей CD и UD. Для крепления применяются саморезы по металлу с шагом не более 20 см.
Монтаж начинается с точной разметки горизонтальной линии по периметру помещения – лазерный уровень обязателен. Первая (основная) плоскость формируется из подвесной конструкции, закреплённой на прямых или анкерных подвесах. Вторая (нижняя) ступень фиксируется к первому уровню через закладные элементы. Минимальная высота перепада между уровнями – 10 см, что необходимо для прокладки проводки и установки светильников.
Важно предусмотреть расширение профилей в местах изгибов – для криволинейных форм делаются надрезы с шагом 4–5 см. При креплении гипсокартона к каркасу требуется соблюдать отступ от края листа не менее 1 см и углубление шляпки самореза на 1 мм вглубь. После шпаклевки и шлифовки поверхность готова к финишной отделке – покраске или поклейке обоев. Нагрузка на потолок рассчитывается с учётом веса конструкции: на 1 м² – до 15 кг без учёта дополнительных элементов освещения.
Подготовка потолка и разметка уровней по лазерному уровню
Перед началом монтажа необходимо полностью очистить потолочную поверхность от побелки, краски, пыли и отслаивающихся материалов. При наличии трещин или крупных неровностей они заделываются цементной или гипсовой шпаклёвкой. Обязательно проверяется прочность основания – осыпающиеся участки удаляются до твёрдого слоя. После очистки потолок обрабатывается грунтовкой глубокого проникновения с антисептическими свойствами для предотвращения появления плесени.
Разметка первого уровня выполняется по периметру помещения. Лазерный уровень устанавливается на штатив или устойчивую поверхность на расстоянии не менее 1 метра от стены. От нижней точки потолка отмеряется необходимое расстояние, равное толщине каркаса и коммуникаций, например 100 мм. По этой высоте с помощью лазера проводится сплошная линия, которая будет базовой для установки направляющего профиля.
Для второго уровня разметка выполняется аналогично, но с учётом запланированной формы конструкции. Лазер используется для построения горизонталей и вертикалей, особенно при создании сложных геометрических элементов. Контур второго уровня наносится на потолок и стены карандашом по лазерной линии, при необходимости применяются гибкие лекала или шнур для дуг и радиусов. Точность разметки проверяется рулеткой и уровнем, отклонения более 2 мм не допускаются.
Выбор и крепление направляющего профиля к стенам
Для двухуровневого потолка используется направляющий профиль UD 27×28 мм. Он служит опорной рамкой, к которой крепится основной каркас. Допустимое отклонение профиля по горизонтали – не более 2 мм на 2 м длины. Использовать профиль меньшей толщины недопустимо: он деформируется под нагрузкой конструкции.
Перед установкой необходимо выполнить разметку по уровню лазерного нивелира. Наносить линию следует строго по периметру помещения, включая ниши и выступы.
- Крепление к бетонной или кирпичной стене: применяется дюбель-гвоздь 6×40 мм с шагом 300–400 мм. В углах – обязательно крепление вблизи стыка.
- К гипсовой поверхности: использовать металлические дюбели-крючки или бабочки (Molly), шаг – не более 300 мм.
- К деревянной основе: применяются саморезы по дереву 35–45 мм, шаг – 250 мм.
Профиль должен плотно прилегать к стене. Зазоры между профилем и поверхностью недопустимы. При неровностях стен используют прокладки из оцинкованной стали или регулируемые подвесы, обрезанные под нужный размер.
Стыковка профилей осуществляется встык без нахлеста. Дополнительно соединения фиксируются заклепками или саморезами 3,5×9,5 мм. Поверхность стыка не должна выступать за общую плоскость направляющей линии.
Установка подвесов и несущих профилей для первого уровня
Основные несущие CD-профили устанавливаются с шагом 40 или 60 см, в зависимости от используемого гипсокартона: для обычного – 60 см, для влагостойкого – не более 40 см. Профили ориентируются строго перпендикулярно длинной стороне листа гипсокартона.
Подвесы типа «П»-образные монтируются к перекрытию через каждые 50–70 см. При выборе крепежа учитывают материал перекрытия: анкер-клин 6×40 мм – для бетона, саморезы 35 мм – для дерева. В точках пересечения профилей и подвесов профили фиксируются саморезами LN 3,5×11 мм с двух сторон.
Контроль горизонтальности каждого профиля осуществляется по лазерному уровню или отбивочной шнурке. При необходимости корректируют высоту изгибом подвеса. Все соединения проверяются на жёсткость: люфт недопустим.
Для увеличения жёсткости на местах стыков CD-профилей применяются соединители – «крабы» или удлинители, закреплённые минимум двумя саморезами с каждой стороны.
Монтаж гипсокартона на первый уровень каркаса
Перед креплением гипсокартона необходимо проверить ровность и жёсткость каркаса. Отклонения по плоскости не должны превышать 2 мм на 1 погонный метр. Все элементы обрешётки фиксируются дюбелями и саморезами с шагом не более 600 мм.
Для первого уровня используются листы толщиной 12,5 мм. Их нарезают по длине с учётом минимального количества швов. Листы подаются вдвоём и фиксируются к профилям саморезами TN 25 с шагом 150 мм по периметру и 200 мм по центру. Углубление шляпки – 1 мм ниже уровня поверхности, без повреждения картона.
Крепление начинается от угла и ведётся в шахматном порядке, избегая совпадения стыков. Вертикальные швы не должны находиться на одном профиле с горизонтальными. Зазор между листами – 2–3 мм. Края с прямой кромкой скашиваются под углом 22,5° на глубину 2/3 толщины листа для последующей шпаклёвки.
После монтажа проверяется прочность фиксации: лист не должен прогибаться при нажатии. При необходимости добавляются дополнительные элементы каркаса под стыками. Участки примыкания к стенам оставляются с зазором 5 мм для компенсации температурных расширений.

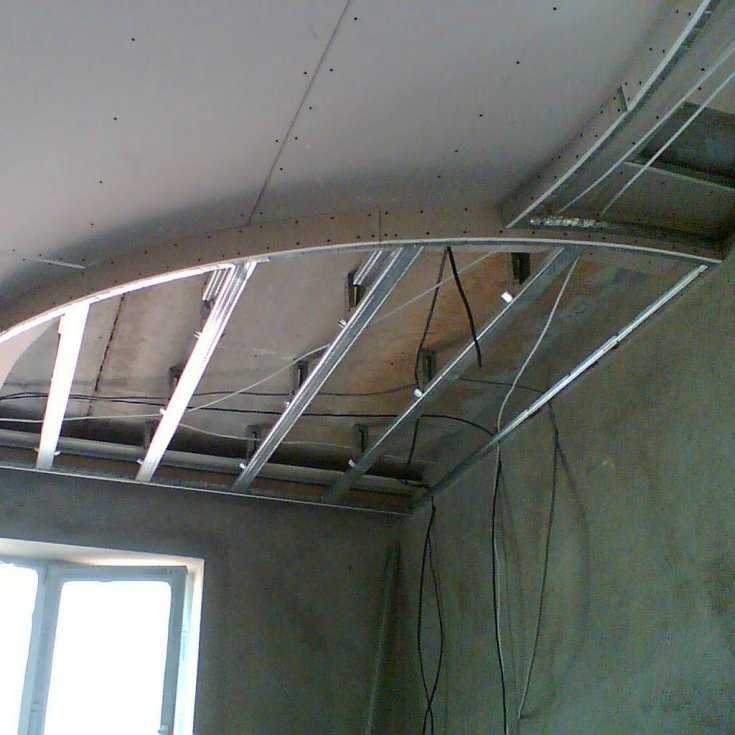

Сборка каркаса второго уровня с учетом проектного перепада высот
Перед началом монтажа необходимо точно определить перепад между уровнями потолка согласно проекту. Для этого используется лазерный уровень: на стенах отбивается горизонтальная линия нижней точки второго уровня, затем по периметру наносится разметка под направляющий профиль UD с учетом заявленного перепада (обычно от 100 до 300 мм).
К направляющим UD, закреплённым по периметру, монтируются вертикальные подвесы с шагом 600 мм. При большом перепаде высот (свыше 200 мм) применяются прямые или анкерные подвесы с удлинителями. Они обеспечивают необходимую жёсткость и нивелируют возможный прогиб при нагрузке.
Несущие профили CD устанавливаются строго по разметке, перпендикулярно основным направляющим первого уровня. Расстояние между ними – не более 400 мм для обеспечения прочности и исключения вибраций. В местах сопряжения двух уровней закладываются дополнительные элементы жёсткости – профиль CD, расположенный параллельно линии перепада, крепится к обоим уровням, формируя чёткий ступенчатый контур.

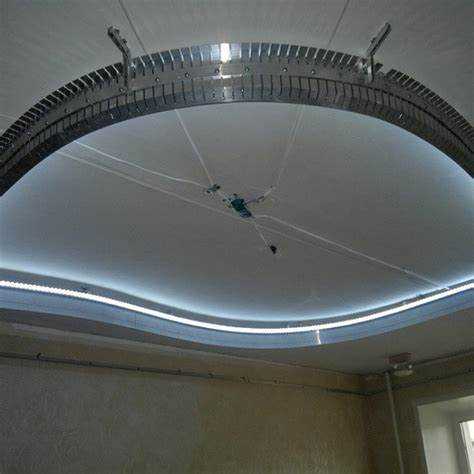

Особое внимание уделяется местам изгиба второго уровня – в радиусных зонах профиль надрезается с шагом 30–50 мм и изгибается вручную. Внутренние участки армируются дополнительными перемычками из CD-профиля. Все соединения фиксируются саморезами LN 3,5×11 с обязательным контролем вертикали.
После сборки выполняется проверка геометрии с помощью уровня и правила: плоскость второго уровня не должна отклоняться более чем на 2 мм по длине в 2 метра. Только после этого можно переходить к обшивке гипсокартоном.
Изгиб и крепление арочных элементов из гипсокартона
Для формирования арочных конструкций из гипсокартона необходимо использовать влажный способ изгиба листов или специальные тонкие гипсокартонные панели толщиной 6,5 мм. Листы увлажняют с обратной стороны распылением воды, выдерживают 10–15 минут, после чего аккуратно сгибают по направляющей форме.
Минимальный радиус изгиба зависит от толщины листа: для стандартного 12,5 мм он составляет от 70 см, для тонкого – около 40 см. Для больших радиусов используют сегментный монтаж с нарезкой листа полосами шириной 5–7 см с тыльной стороны через каждые 15–20 см.
Каркас под арку выполняется из гибких металлических профилей CD и UD, предварительно согнутых по шаблону. Профили крепят к несущей конструкции дюбелями или саморезами с шагом 30–40 см, обеспечивая жесткость и устойчивость.
Крепление гипсокартона к каркасу происходит саморезами по металлу с шагом 15 см по краям и 25 см по центру листа. Для предотвращения трещин в местах изгиба рекомендуется использовать армирующую сетку или серпянку, накладываемую на внутренние и внешние стороны дуги до шпаклевки.
После монтажа листов углы и стыки обрабатывают влагостойкой шпаклевкой с добавлением фиброволокна для повышения прочности. Рекомендуется использовать специальные гибкие составы, сохраняющие эластичность при деформациях.
Прокладка скрытой проводки и установка точечных светильников
Перед началом монтажа двухуровневого потолка необходимо тщательно спланировать расположение электропроводки и точечных светильников. Для скрытой проводки применяют негорючие гофрированные трубы диаметром 16 мм, обеспечивающие защиту кабеля и удобство замены. Кабели рекомендуется использовать медные с сечением жил не менее 1,5 мм² для освещения.
Прокладывать проводку следует строго внутри металлического каркаса, избегая контакта с гипсокартоном и резких изгибов, чтобы исключить механические повреждения. Максимальный радиус изгиба кабеля – не менее восьми диаметров жилы.

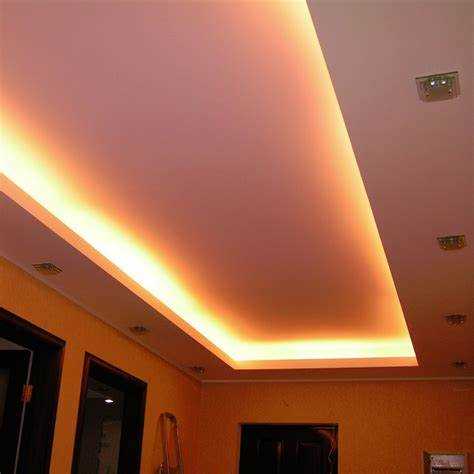

Точечные светильники монтируются в специально вырезанные отверстия в гипсокартоне. Диаметр отверстия выбирают согласно техническим характеристикам светильника, обычно 60–75 мм. Расстояние между светильниками в среднем составляет 40–50 см для равномерного освещения. Для первого уровня потолка выбирают светильники с высотой не более 50 мм, чтобы сохранить минимальный зазор между уровнями.
Подключение светильников производится через распределительные коробки, размещённые в доступных местах. Использование соединительных клеммников упрощает монтаж и обеспечивает надежность контактов. Перед установкой светильников важно проверить цепь мультиметром на отсутствие короткого замыкания и целостность проводов.
Обязательным условием является наличие заземления для всех металлических частей светильников. Рекомендуется использовать светодиодные лампы с рабочим напряжением 220 В и защитой от перегрева. После монтажа проводки и светильников следует провести тестирование освещения до окончательного закрытия потолка гипсокартоном.
Шпаклевка швов, армирование углов и подготовка под финишную отделку
После монтажа двухуровневого потолка из гипсокартона приступают к обработке швов и углов для обеспечения прочности и ровной поверхности перед финишной отделкой.
- Подготовка швов:
- Удалите пыль и строительный мусор с швов и стыков с помощью щетки или пылесоса.
- Заполните зазоры между листами гипсокартона стартовой шпаклевкой (например, на гипсовой основе) при помощи широкого шпателя шириной от 40 мм.
- Нанесите шпаклевку в два слоя, каждый следующий наносится после полного высыхания предыдущего (обычно 12–24 часа).
- Шпаклевка должна выступать за пределы шва примерно на 5–7 мм для создания ровной плоскости.
- Армирование швов и углов:
- При нанесении первого слоя шпаклевки на швы наклейте серпянку или бумажную армирующую ленту шириной 50 мм, разглаживая ее шпателем без воздушных пузырей.
- Для внутренних углов используйте бумажные уголки с армирующей лентой или металлические уголки, фиксируя их шпаклевкой.
- Внешние углы армируются металлическими или пластиковыми угловыми профилями с нанесением шпаклевки с обеих сторон.
- После полного высыхания армирующих слоев поверхность шлифуется шкуркой зернистостью 120–150, чтобы устранить неровности и подготовить к финишной шпаклевке.
- Финишная подготовка:
- Нанесите тонкий слой финишной шпаклевки толщиной не более 1–2 мм на всю поверхность потолка, включая углы и швы.
- Используйте пластиковый шпатель шириной 200 мм для равномерного распределения.
- После высыхания отшлифуйте поверхность мелкой шкуркой (зерно 180–220) для достижения идеально гладкой текстуры.
- Удалите пыль влажной губкой или мягкой тканью перед нанесением грунтовки и финишного покрытия.
Вопрос-ответ:
Какие инструменты и материалы нужны для монтажа двухуровневого потолка из гипсокартона?
Для работы потребуется набор базовых инструментов: уровень, рулетка, карандаш, нож для гипсокартона, дрель с насадками, перфоратор, саморезы и дюбели. Из материалов нужны металлический профиль (UD и CD), направляющие, подвесы, гипсокартонные листы, шпатлевка, армирующая лента и грунтовка. Дополнительно может понадобиться герметик и краска для финишной отделки.
Как правильно крепить металлический каркас для двухуровневого потолка, чтобы избежать деформаций?
Ключевое значение имеет точная разметка и ровный монтаж направляющих профилей по уровню. Профили крепятся к стенам и потолку с помощью дюбелей, подвесы устанавливаются с шагом около 40-50 см для равномерной поддержки. Важно избегать прогибов, поэтому крепеж должен быть надежным, а профили — не повреждены. Для второго уровня стоит обеспечить достаточную жесткость каркаса, так как он будет нести вес гипсокартона и отделочных материалов.
Какие сложности могут возникнуть при монтаже двухуровневого потолка из гипсокартона и как с ними справиться?
Одной из частых проблем является неправильная разметка, что ведет к перекосам и неровностям. Чтобы этого избежать, стоит тщательно проверять горизонталь на всех этапах. Еще одна сложность — стыковка листов гипсокартона, которая требует аккуратного подрезания и тщательной шпаклевки. При монтаже второго уровня часто возникают трудности с установкой подвесов в труднодоступных местах. Для решения этих задач рекомендуется работать с помощником, использовать качественные инструменты и не торопиться на каждом этапе.
Как подготовить поверхность гипсокартонного потолка перед финишной отделкой?
После монтажа листов необходимо тщательно зашпаклевать все стыки, включая места крепления саморезов. Для этого используют армирующую ленту, которая предотвращает появление трещин. Затем поверхность шлифуют, чтобы устранить неровности. После этого потолок покрывают грунтовкой, что улучшает сцепление с краской или другими отделочными материалами. Если предполагается нанесение декоративных покрытий, поверхность должна быть идеально ровной и чистой.
Какие преимущества дает использование двухуровневого потолка из гипсокартона в интерьере?
Такой потолок позволяет создать интересные объемные решения и скрыть коммуникации, например, проводку или вентиляцию. Благодаря разным уровням можно зонировать пространство и использовать встроенное освещение для создания комфортной атмосферы. Гипсокартон легко обрабатывается, что дает свободу в дизайне — можно делать фигурные формы и декоративные элементы. Кроме того, подобная конструкция улучшает звукоизоляцию и помогает скрыть неровности базового потолка.
