Как сделать громоотвод в частном доме

При прямом попадании молнии в крышу дома температура может мгновенно подняться до 30 000 °C, а ток разряда достигает 200 000 ампер. Без громоотвода удар способен разрушить кровлю, повредить электропроводку и вызвать пожар. Установка системы молниезащиты – не прихоть, а мера жизнеобеспечения, особенно в регионах с высокой грозовой активностью.

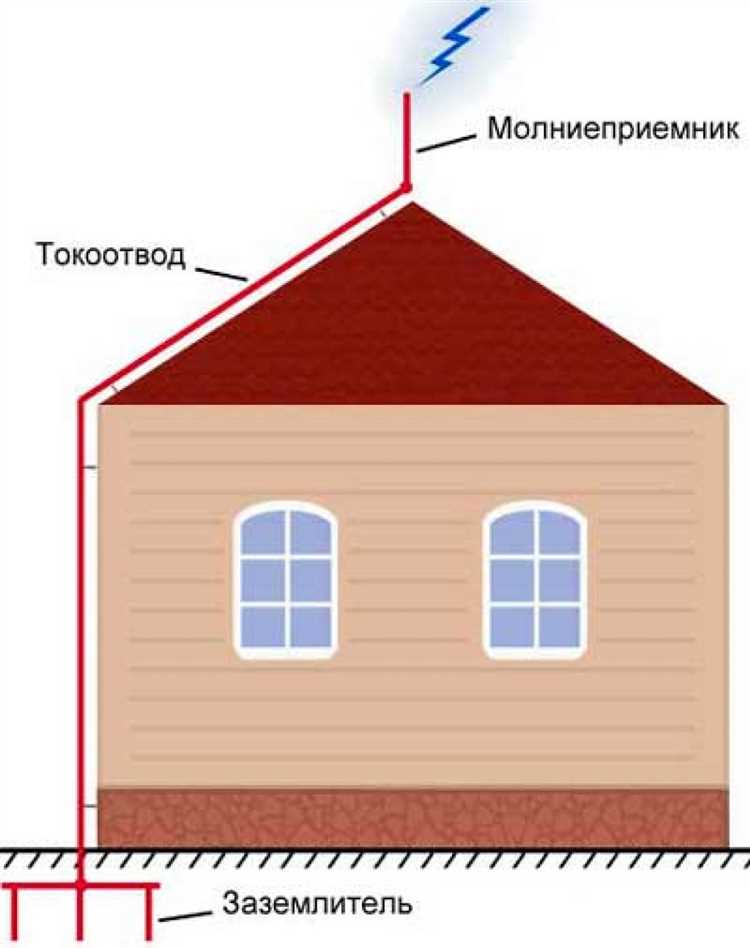

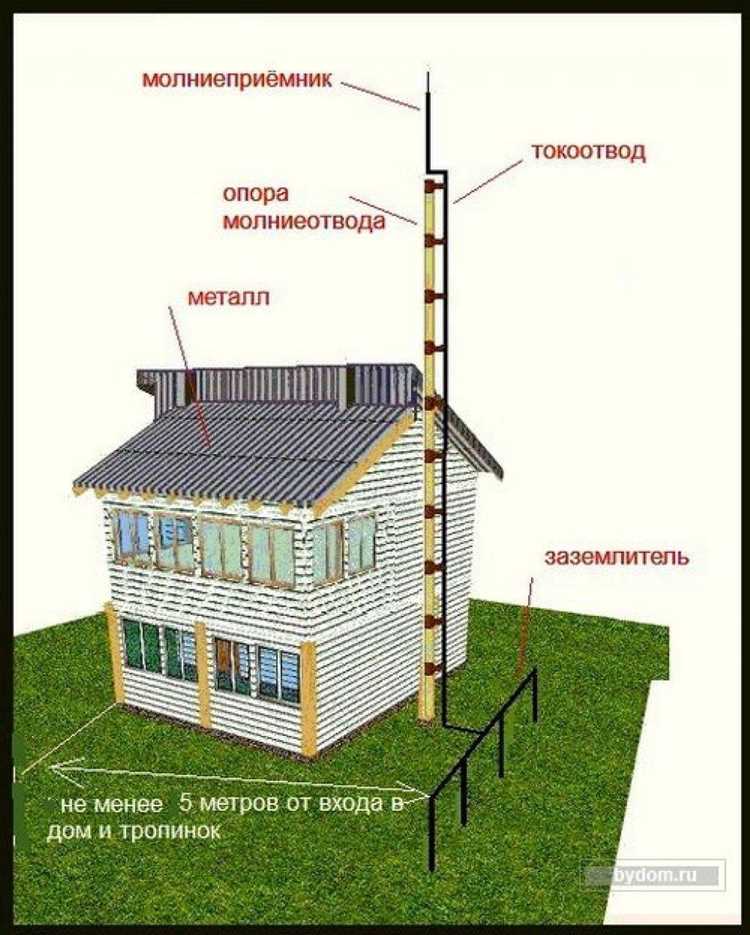

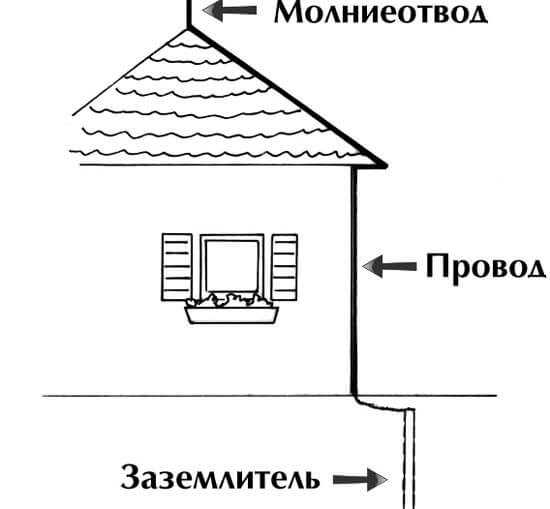

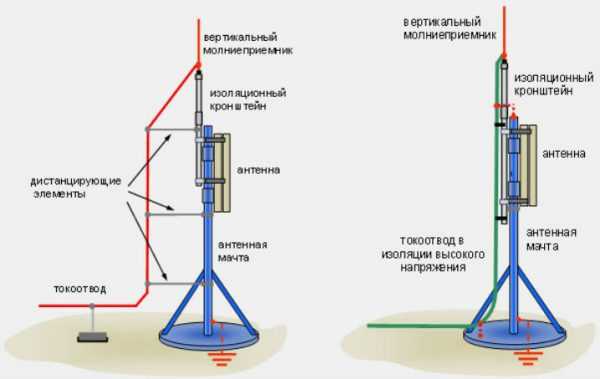

Громоотвод состоит из трех основных элементов: молниеприемника, токоотвода и заземлителя. Для частного дома наиболее практичен стержневой молниеприемник – металлический прут длиной от 1,5 до 3 метров, закрепляемый на самой высокой точке кровли. Подойдет сталь, оцинкованная сталь или медь сечением не менее 50 мм².

Токоотводы выполняются из круглой проволоки диаметром от 6 мм и прокладываются от молниеприемника вдоль фасада здания. Количество токоотводов – не менее двух, они должны идти по противоположным сторонам здания. Фиксация к стене – через изоляторы с шагом не более одного метра. Стыки – сварные или на болтах с антикоррозионной защитой.

Заземлитель – это либо вертикальные стальные штыри длиной от 2,5 м, вбитые в землю на глубину ниже уровня промерзания, либо замкнутый контур из металлической полосы толщиной не менее 4 мм. Электрическое сопротивление всей системы заземления не должно превышать 10 Ом. Проверку проводят с помощью мегомметра или профессионального тестера сопротивления заземления.

Эффективный громоотвод не требует сложных расчетов, но обязан строго соответствовать требованиям безопасности. Неправильный монтаж может быть опаснее его отсутствия. Именно поэтому каждый этап установки должен быть технически обоснован и выполнен с точным соблюдением стандартов.

Как выбрать материалы для громоотвода: металл, сечение и устойчивость к коррозии

Металл для громоотвода должен обладать высокой электропроводностью и стойкостью к внешним условиям. Оптимальные варианты – медь и оцинкованная сталь. Медь предпочтительна благодаря низкому сопротивлению (0,0175 Ом·мм²/м) и долговечности. Она не требует дополнительной защиты от коррозии, но стоит дороже. Оцинкованная сталь – бюджетный вариант, устойчивый к коррозии при целостности цинкового покрытия, однако срок службы зависит от условий окружающей среды.

Сечение проводника подбирается в соответствии с нормативами. Для молниеприемника и токоотвода рекомендуется использовать однопроволочный или многопроволочный провод сечением не менее 50 мм² для меди и 70 мм² для стали. Для заземлителя – не менее 80 мм² (медь) или 100 мм² (сталь). Недопустимо использование кабелей с изоляцией – только голый металл.

Коррозионная стойкость особенно важна при контакте с грунтом. В земле допустимо использовать только металлы с защитой: медь без спаек с другими металлами или оцинкованную сталь с антикоррозионной обмазкой. Не допускается соединение меди и стали без изоляции – возникает гальваническая пара, ускоряющая коррозию. Все соединения – сварные или выполненные с помощью болтовых клемм с антикоррозийной защитой.

Важно: материалы громоотвода должны быть однородны по всей системе или грамотно разделены с помощью переходных соединителей, предотвращающих электрохимическую коррозию. Сечение, марка металла и тип соединений подбираются в соответствии с СП 398.1325800.2018.

Где правильно установить молниеприемник на крыше дома

При двускатной крыше оптимально монтировать стержневой молниеприемник на коньке, строго вертикально, с жёстким креплением. На вальмовой или шатровой крыше – в центре, также с учётом высот надстроек.

Важно: минимальное расстояние между молниеприемником и кровельным покрытием должно составлять не менее 15 см, особенно если крыша металлическая. Это предотвращает прямой контакт тока молнии с кровлей.

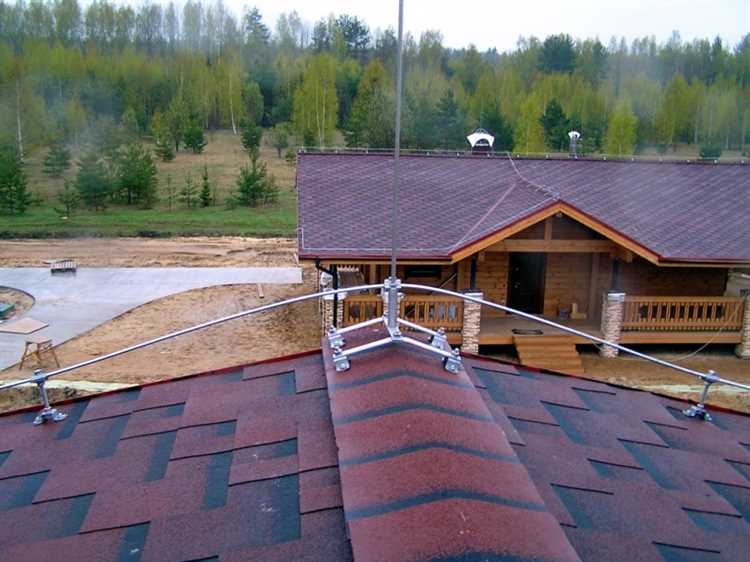

Если используется тросовый приёмник, его натягивают на изолирующих опорах вдоль конька или по периметру крыши. Опоры размещают так, чтобы трос находился выше всех выступающих конструкций и имел равномерную высоту по всей длине.

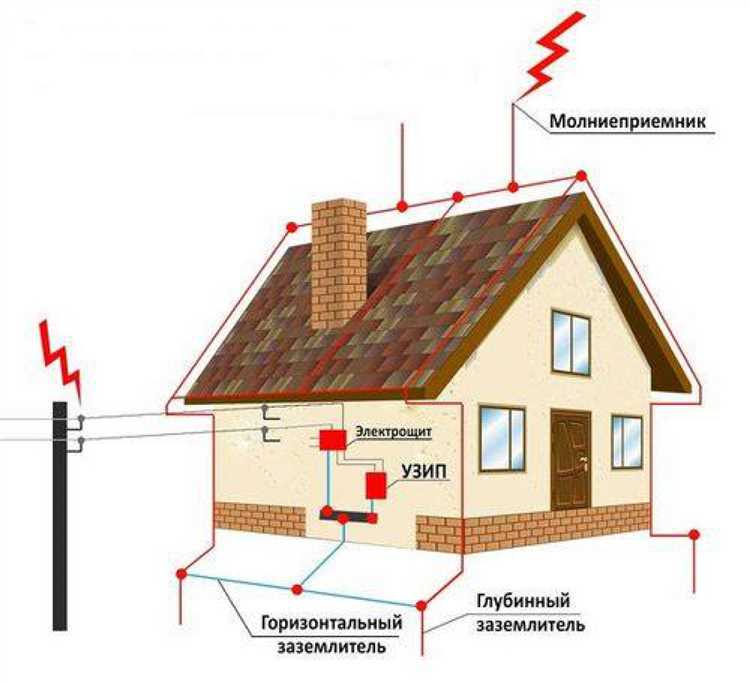

Для зданий сложной формы целесообразна установка нескольких приёмников, объединённых в единую систему. Между ними выдерживается расстояние до 20 м при стандартной высоте 2–3 м. Зона защиты рассчитывается по радиусу, равному высоте молниеприемника, умноженной на коэффициент 1,5.

Как проложить токоотводы вдоль стен без нарушения фасада

Для сохранения внешнего вида здания используйте токоотводы сечением не менее 50 мм² из омеднённой стали или меди. Укладывайте их строго вертикально по углам здания или вдоль архитектурных элементов, скрывая в стыках облицовки, за водосточными трубами или под декоративными наличниками.

Крепление выполняется с помощью анкерных зажимов с антикоррозийным покрытием, размещаемых через каждые 0,8–1 м. При монтаже на утеплённый фасад используйте дистанционные держатели, чтобы исключить термическое повреждение отделки. Глубина анкеровки – не менее 50 мм в несущий слой стены.

Для исключения пробоя изоляции важно соблюдать минимальное расстояние до открытых металлических элементов – не менее 30 см. При прохождении через цоколь – использовать защитную гильзу из ПВХ или ПНД трубы диаметром не менее 25 мм, заполняемую герметиком.

Соединение токоотводов с молниеприемником и заземлением выполняется с помощью сварки или болтовых зажимов с контролем сопротивления контакта – не выше 0,05 Ом.

Для сложных участков, таких как выступающие эркеры или балконы, применяются гибкие медные шины в термостойкой изоляции, которые фиксируются к фасаду самозажимными кронштейнами, не требующими сверления облицовки.

Как заземлить громоотвод: выбор места и глубины контура

Контур заземления должен располагаться на расстоянии не менее 1 метра от фундамента, но не более 10 метров от молниеотвода. Это снижает риск токов обратного пробоя на элементы здания. Лучше выбирать место с влажным грунтом – глинистым или суглинистым, так как сухие и песчаные почвы обладают высоким сопротивлением.

Глубина закладки зависит от климатической зоны и уровня промерзания почвы. В средней полосе России контур заземления размещают на глубине 2,5–3 метра. В южных регионах допустимо заглубление на 1,5–2 метра. При этом расстояние между электродами не должно быть меньше их длины.

• Электроды – стальные стержни длиной 2–3 метра и диаметром от 16 мм.

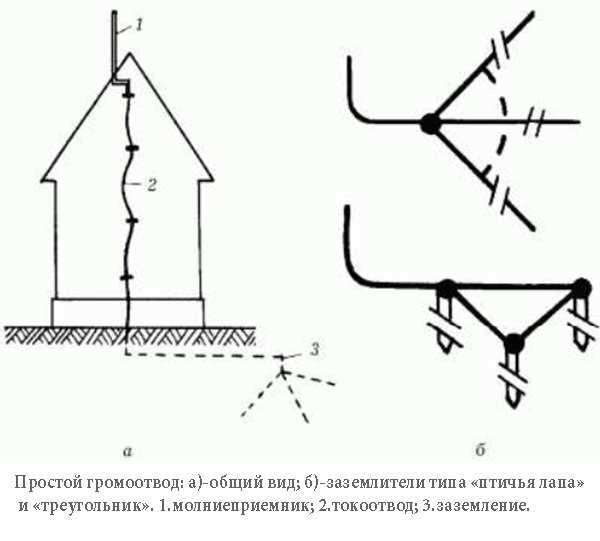

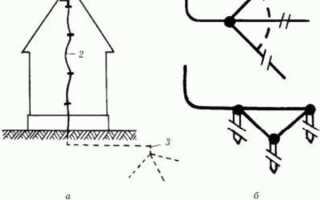

• Расположение – вертикально вбиваются в землю по форме равностороннего треугольника или в линию.
• Соединение – стальная полоса (не менее 40×4 мм) или круглый прут (диаметром от 8 мм), сваркой.

Минимальное допустимое сопротивление для эффективного заземления громоотвода – не более 10 Ом. Измерения проводят мегомметром после монтажа и затем ежегодно. При превышении нормы необходима реконструкция заземляющего устройства: добавление электродов, увеличение глубины или переход на глубинный контур.

Чем закреплять элементы громоотвода для надежной фиксации

Для фиксации токоотводов и молниеприемников на кровле применяют специализированные держатели с устойчивостью к коррозии и ультрафиолету. Например, для металлической кровли подходят держатели с резиновыми прокладками и анкерным креплением, которые предотвращают повреждение покрытия. Минимальное расстояние между точками крепления – 0,8–1 м.

На кирпичных и бетонных стенах используют дюбель-хомуты из поликарбоната или нейлона, рассчитанные на температурный диапазон от -40 до +80 °C. Такие крепления выдерживают вибрации и не разрушаются при сезонных перепадах температуры.

Для крепления на фасадах с утеплителем применяются удлинённые анкеры с термоголовками, которые предотвращают образование мостиков холода. В местах сопряжений рекомендуется использовать стальные зажимы с антикоррозийным покрытием, обеспечивающие механически прочное и электрически надёжное соединение.

При установке заземляющих элементов в грунте используют сварные соединения или болтовые зажимы с защитой от окисления – предпочтительно медные или оцинкованные. Глубинные заземлители фиксируют с помощью специальных клемм, устойчивых к влаге и механическим нагрузкам.

Как защитить громоотвод от механических повреждений и вандализма

Для предотвращения механических повреждений громоотвода следует использовать металлические защитные короба или трубы, которые оберегают проводник от ударов и случайных деформаций. Рекомендуется применять короба из оцинкованной стали толщиной не менее 1 мм, устойчивой к коррозии и температурным изменениям.

Крепление громоотвода должно осуществляться с помощью специализированных хомутов с резиновыми прокладками, что снижает риск сотрясений и вибраций при ветровых нагрузках. Расстояние между креплениями не должно превышать 1 метр для обеспечения стабильности конструкции.

Для защиты от вандализма установите громоотвод на высоте не менее 3 метров над уровнем земли, чтобы ограничить доступ без специального оборудования. Вокруг опор можно организовать ограждение из металлической сетки с ячейками не более 5 см, обеспечивающее визуальный контроль и препятствующее проникновению.

Обязательно используйте защитные знаки с предупреждением о высоком напряжении и охране имущества. Надежное освещение в ночное время и установка камер видеонаблюдения на объекте значительно снижают риск преднамеренного повреждения.

Регулярный осмотр конструкции не реже двух раз в год позволяет своевременно выявлять повреждения или признаки попыток вандализма и оперативно устранять их. Все ремонтные работы должны выполняться только квалифицированными специалистами с применением оригинальных материалов.

Как проверить работоспособность громоотвода после установки

Проверка громоотвода включает несколько ключевых этапов, направленных на оценку надежности электрического соединения и целостности системы.

1. Визуальный осмотр:

   • Проверьте отсутствие коррозии на молниеотводе, заземлителе и соединительных элементах.
   • Убедитесь в плотном закреплении всех крепежей и отсутствии повреждений проводников.
   • Осмотрите места контактов на наличие окисления и механических дефектов.

2. Измерение сопротивления заземления:

   • Используйте мегаомметр или специализированный прибор для измерения сопротивления.
   • Норма сопротивления заземления – не более 10 Ом, лучше около 4 Ом в зависимости от грунта.
   • Измерения проводят при сухой погоде, исключая влияние влаги.

3. Проверка непрерывности цепи молниезащиты:

   • Используйте тестер для проверки целостности проводников от наконечника громоотвода до заземлителя.
   • Сопротивление между элементами цепи должно быть минимальным, в пределах десятых долей Ома.

4. Испытание контактных соединений:

   • Проверьте плотность контактных зажимов и болтов, подтяните при необходимости.
   • Используйте контактный спрей или антикоррозийные составы для улучшения проводимости и защиты от коррозии.

5. Тестирование системы на объекте:

   • В специальных лабораториях или с помощью профессионального оборудования проводят испытания ударным током, имитируя разряд молнии.
   • Результаты должны соответствовать нормам ГОСТ Р 50571.16 и СП 12.13330.2016.

Регулярное повторение проверки – не реже одного раза в год, особенно после сильных гроз, гарантирует долгосрочную надежность системы громоотвода.

Вопрос-ответ:

Как правильно выбрать место для установки громоотвода на крыше частного дома?

Для выбора места установки следует обратить внимание на высшую точку крыши или конструкции, которая выступает над остальной частью здания. Громоотвод должен располагаться так, чтобы создать защитный «зонтик» над всей постройкой, предотвращая попадание разряда молнии. Обычно это конек крыши или металлическая труба, закрепленная на крыше. Также важно убедиться, что громоотвод не мешает вентиляции и другим коммуникациям.

Какие материалы понадобятся для самостоятельного монтажа устройства, отводящего разряды молнии?

Основные материалы — это медный или стальной провод с хорошей проводимостью и антикоррозийным покрытием, заземляющий стержень или пластина, крепежные элементы и изоляторы для крепления на крыше. Медные провода предпочтительнее, так как они лучше проводят электрический ток и дольше служат. Также потребуется инструмент для сверления и крепления, например, дрель, болты и клеммы.

Каким образом обеспечить надежное заземление при установке молниезащиты на загородном доме?

Заземление достигается путем забивания или вкапывания в землю металлического стержня длиной от 2 до 3 метров, который соединяется с системой громоотвода проводом. Важно проверить сопротивление заземления — оно должно быть достаточно низким, чтобы ток молнии мог безопасно рассеяться в земле. Для улучшения качества заземления вокруг стержня можно утрамбовать влажный грунт или добавить специальные химические составы, которые повышают электропроводность почвы.

Какие ошибки часто допускают при самостоятельной установке устройства для защиты от молний?

Часто встречается неправильный выбор материалов — использование алюминиевых проводов, которые подвержены коррозии и хуже проводят ток. Еще одна распространённая ошибка — недостаточно прочное крепление громоотвода на крыше, из-за чего он может смещаться или падать. Нередко забывают проверять и поддерживать качество заземления, что снижает эффективность всей системы. Важно также избегать коротких соединений и делать надежные контакты между элементами.

Можно ли самому проверить исправность и работоспособность установленной системы молниезащиты?

Да, можно. Для этого применяют специальные приборы для измерения сопротивления заземления и целостности проводников. Проверку рекомендуется проводить регулярно, особенно после сильных гроз или ремонта кровли. Визуальный осмотр поможет выявить повреждения или коррозию элементов, а измерения покажут, насколько эффективно работает система. Если приборов нет, можно вызвать специалиста для проведения диагностики.

Какие материалы нужны для самостоятельного изготовления громоотвода на частном доме?

Для установки громоотвода потребуется несколько основных материалов: медный или стальной проводник (шина или трос), заземлитель — чаще всего стальная или медная шина, молниеприемник (обычно металлический острый штырь), крепежные элементы для надежного закрепления проводников на крыше и стенах дома, а также соединительные детали для надежного контакта между элементами. Важно выбирать материалы с хорошей коррозионной стойкостью и достаточной проводимостью, чтобы система могла эффективно проводить ток молнии в землю.
