Газоблоки обладают высокой прочностью на сжатие, но не рассчитаны на значительные изгибающие нагрузки. Поэтому выбор и монтаж перекрытия должны учитывать особенности материала стен. Нельзя опирать балки на тонкие перемычки или торцы блоков – только на полнотелые участки, армированные и защищённые от осыпания.
Железобетонные плиты типа ПК или ПБ требуют опорной зоны не менее 120 мм. При этом рекомендуется укладывать их на армированный пояс из бетона марки не ниже М200 с арматурой диаметром от 12 мм, уложенной в два продольных ряда. Высота пояса – не менее 200 мм. Это снижает риск растрескивания стен под нагрузкой.

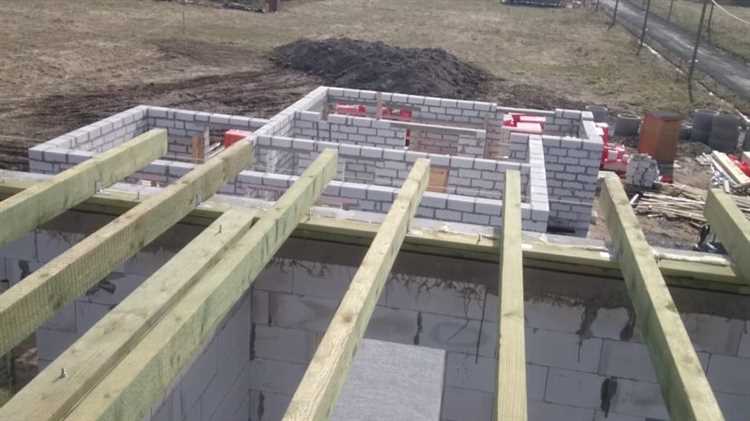

Для небольших пролетов (до 4 м) можно использовать деревянные балки сечением не менее 150×200 мм, шагом 600 мм. Крайние балки необходимо дополнительно анкеровывать к армопоясу. Места опирания защищают от влаги рубероидом или битумной мастикой.

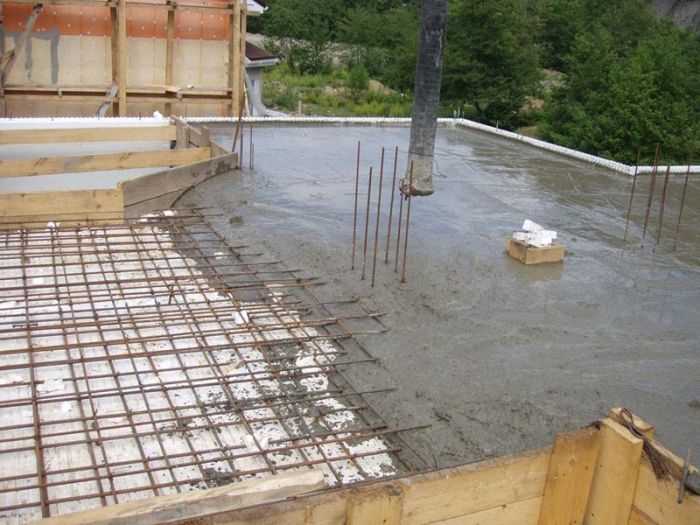

Монолитное перекрытие требует съемной опалубки, армирования сеткой с ячейкой 200×200 мм и бетонирования слоем не менее 120 мм. Заливка выполняется за один цикл, с обязательным уплотнением вибратором. В течение трёх суток бетон укрывают пленкой и увлажняют каждые 3–4 часа для предотвращения растрескивания.
Любой тип перекрытия должен учитывать вес будущих перегородок, инженерных систем и отделки. Перерасчёт нагрузок выполняется заранее, с учетом нормативов СНиП 2.01.07-85. Нарушение этих требований ведёт к деформациям и аварийным ситуациям, особенно в зданиях из пористых материалов, как газобетон.
Как выбрать тип перекрытия для дома из газобетона
Газобетон имеет ограниченную несущую способность, поэтому выбор перекрытия требует точного расчёта нагрузки и согласования с проектной схемой. Основные варианты – монолитное железобетонное, сборно-монолитное, деревянное и из пустотных плит.
Монолитное железобетонное перекрытие подходит при сложной планировке и необходимости высокой жёсткости. Толщина плиты – не менее 180 мм, армирование – два слоя сетки с шагом 150–200 мм. Требует установки опалубки и значительного времени на набор прочности бетоном (не менее 28 суток). Подходит при ширине пролёта до 6 м. Масса такого перекрытия велика, поэтому газобетонные стены должны быть толщиной не менее 300 мм или усиливаться железобетонными поясами.
Сборно-монолитное перекрытие – сочетание балок (например, ПБ, Т-образных) и монолитной заливки. Обеспечивает меньшее давление на стены. Удобно при самостоятельном строительстве: балки легче, можно монтировать без крана. Необходим армированный пояс по периметру стен и анкеровка балок. Пролёт – до 4,5 м без промежуточной опоры.

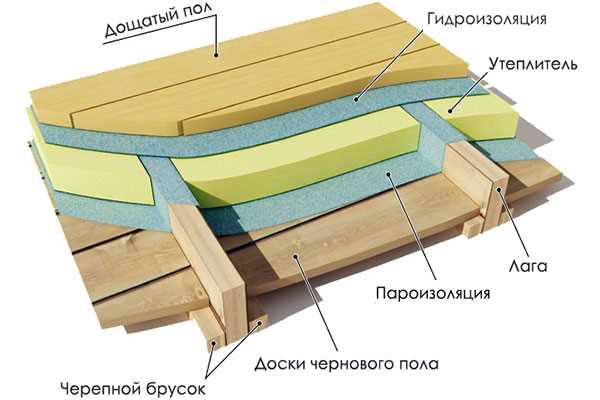

Деревянное перекрытие допустимо только в одноэтажных зданиях или между мансардой и первым этажом. Используются балки сечением от 200×50 мм при пролётах до 4 м. Для увеличения жёсткости шаг уменьшают до 400 мм. Недостаток – меньшая звукоизоляция и необходимость антисептической обработки. Укладывается на армированный пояс или в нишу в стене с прокладкой гидроизоляции.
Пустотные плиты (ПБ, ПК) требуют точной геометрии дома и подъёмной техники. Укладываются на армированный пояс с опиранием минимум 120 мм. Пролёты – до 6 м. При этом вес одной плиты превышает 1 т, что исключает ручной монтаж. Не допускаются подрезки и нарушение целостности плиты. Лучше подходят для зданий с прямоугольной конфигурацией и без нестандартных выступов.
Армированный пояс обязателен при любом типе перекрытия. Его ширина – равна толщине стены, высота – минимум 200 мм, армирование – 4 стержня диаметром 12 мм с хомутами через 200 мм. Без него возможны трещины и разрушение блоков в зонах опирания.
Расчёт нагрузки и пролётов при укладке плит перекрытия
Перед укладкой плит перекрытия в доме из газоблоков необходимо точно определить расчетную нагрузку на конструкцию. В расчёт включают собственный вес плиты, предполагаемую постоянную нагрузку (стяжка, перегородки, мебель) и временную (люди, перемещение предметов). Средняя расчётная нагрузка для жилого помещения – 400–500 кг/м². Для участков с потенциально высокой нагрузкой, например, под санузлами, применяют значение 600–700 кг/м².
При выборе плит ориентируются на несущую способность. Например, стандартная пустотная железобетонная плита ПК 1,2×6 м выдерживает около 800 кг/м² при пролёте до 6 м. При увеличении пролёта снижается допустимая нагрузка, и наоборот. Для пролётов более 6 м применяют ребристые или монолитные конструкции.
Максимально допустимая длина пролёта определяется с учётом класса бетона, диаметра и расположения арматуры. Расчёт ведётся по формуле: L ≤ √(R / q), где L – длина пролёта, R – момент сопротивления плиты, q – нагрузка на м². Для стандартной плиты ПК с высотой 220 мм и армированием А-III допустимый пролёт составляет до 6,3 м при равномерной нагрузке 400 кг/м².
Минимальный опираемый участок плиты на газобетонную стену – не менее 120 мм. При использовании газоблоков плотностью D500 и ниже, рекомендуется усиливать места опирания монолитными железобетонными поясами. Без этого существует риск выкрашивания или смятия блока под точечной нагрузкой.
Нельзя допускать прогиб более 1/250 длины пролёта. Например, при пролёте 5 м предельный прогиб – 20 мм. При проектировании учитывают не только нагрузку от мебели и людей, но и возможные изменения, включая прокладку коммуникаций, монтаж перегородок и утепление пола.
Использование плит с недопустимым пролётом приводит к деформации, растрескиванию газоблоков и потере несущей способности. Все параметры подбираются исходя из конкретного проекта, с учётом точной схемы расположения стен, проёмов и нагрузок. Расчёты лучше выполнять с применением строительных калькуляторов или по СНИП 2.01.07-85 и СП 63.13330.2018.
Подготовка верхнего ряда газоблоков под укладку перекрытия
Перед монтажом перекрытия необходимо обеспечить точную геометрию и прочность верхнего пояса кладки. Любые отклонения по уровню или неровности приведут к неравномерной нагрузке и риску разрушения. Подготовка включает выравнивание, армирование и усиление опорных зон.
- Проверка горизонтали: Верхний ряд проверяется уровнем и лазерным нивелиром. Допустимое отклонение – не более 3 мм на 10 м длины. Неровности устраняются шлифовкой или добавлением клея.
- Устройство армопояса: Обязателен при длине пролёта более 3 м, использовании плит или монолитного перекрытия. Ширина армопояса должна соответствовать ширине блока (обычно 300–400 мм), высота – 200–250 мм.
- Опалубка: Используются деревянные или пенополистирольные щиты. Внутри размещают арматурный каркас из четырёх продольных стержней диаметром 12–14 мм, соединённых хомутами Ø6–8 мм через каждые 250–300 мм.
- Заливка бетоном: Марка бетона не ниже М200. Заливка выполняется без перерывов. Вибрация обязательна для устранения пустот.
- Выдержка: Армопояс должен набрать не менее 70% прочности до начала монтажа перекрытия. Обычно требуется 7–10 суток при температуре выше +15°C.
Если перекрытие планируется укладывать на U-блоки, их размещают вместо обычных газоблоков, армируют аналогичным образом и бетонируют по всей длине несущих стен.
Места опирания плит перекрытия усиливаются. Минимальная глубина опирания – 120 мм. Под опорные зоны можно укладывать бетонные подушки или специальные опорные элементы.
Установка монолитного армопояса по периметру стен
Монолитный армопояс служит для равномерного распределения нагрузки от перекрытия и повышения жесткости конструкции. Перед заливкой необходимо установить опалубку по всему периметру несущих стен. Оптимальная высота пояса – 200 мм, ширина должна соответствовать толщине стены, например, при ширине стены 300 мм – аналогичная ширина пояса.
Внутри опалубки монтируют арматурный каркас. Используются продольные стержни диаметром 12–14 мм (4 штуки по периметру) и поперечные хомуты из прутка 6–8 мм с шагом 200 мм. Все соединения перевязываются вязальной проволокой. Допускается применение пластиковых фиксаторов для соблюдения защитного слоя бетона в 25 мм.
Заливку выполняют бетоном класса не ниже B20. Смесь распределяют без перерывов, чтобы избежать образования холодных швов. В процессе заливки бетон необходимо штыкать или вибрировать для устранения пустот. После укладки поверхность выравнивают, а конструкцию накрывают пленкой для предотвращения быстрого испарения влаги.
Опалубку снимают не ранее чем через 5 суток, полная прочность достигается за 28 дней. Армопояс должен быть расположен строго в горизонтальной плоскости, отклонения не допускаются. После набора прочности можно приступать к устройству перекрытия.
Монтаж пустотных плит перекрытия с опорой на газоблок
Перед установкой плит необходимо обеспечить точную геометрию стен. Допустимое отклонение по высоте – не более 10 мм на весь периметр. Поверхность верхнего ряда газоблоков выравнивается цементно-песчаным раствором М100 толщиной 20–30 мм.
Плиты укладываются с опиранием минимум на 120 мм по периметру. Газоблок должен иметь плотность не ниже D500, чтобы исключить разрушение в зоне опоры. При меньшей плотности следует использовать железобетонный армопояс толщиной не менее 200 мм.
Монтаж выполняется автокраном с использованием стропов. Плиты укладываются на раствор марки не ниже М100. Раствор наносится полосой по краю стены толщиной до 30 мм, шириной не менее 150 мм. Плиты укладываются с зазором до 20 мм между элементами, швы позже заполняются раствором.
Обязательное условие: между газоблоком и плитой следует прокладывать гидроизоляцию – например, рубероид в два слоя. Это предотвращает капиллярное проникновение влаги и перераспределение напряжений.
Контроль горизонтальности производится после укладки каждой плиты. Допустимый перепад высот – до 3 мм на 3 метра длины. При превышении – выравнивание производится за счёт толщины монтажного раствора.
До набора прочности раствора (не менее 3 суток) запрещается создавать нагрузку на перекрытие. Работы по устройству армопояса или кладке стен следующего этажа допускаются только после полного схватывания опорного слоя.
Заполнение швов и устройство дополнительного армирования
Для обеспечения прочности перекрытия в доме из газоблоков критично плотное заполнение горизонтальных и вертикальных швов. Рекомендуется использовать специальный кладочный раствор с добавлением гидрофобизирующих компонентов для уменьшения впитывания влаги и повышения адгезии. Толщина слоя раствора должна составлять не менее 10 мм для равномерного распределения нагрузки.
Перед заполнением швов следует очистить их от пыли и мусора, увлажнить поверхность для улучшения сцепления раствора с газоблоком. При необходимости допускается нанесение армирующей сетки из стекловолокна в швы шириной свыше 15 мм, что снижает риск появления трещин в процессе усадки и эксплуатации.
Дополнительное армирование перекрытия выполняется с использованием металлической арматуры диаметром 6–8 мм. Арматурные прутки укладывают в подготовленные штробы или специальные канавки по всей длине шва, фиксируя их пластиковыми крепежами с шагом 40–50 см. Для усиления углов и стыков применяют гнутые хомуты или каркасы из арматуры.
Заливка армированной зоны выполняется бетоном класса не ниже В15 с добавлением пластификаторов для удобства укладки и уменьшения пористости. После заливки необходимо выдержать конструкцию под пленкой минимум 7 суток при температуре выше +5°C для достижения проектной прочности.
Вопрос-ответ:
Какие материалы понадобятся для перекрытия в доме из газоблоков своими руками?
Для создания перекрытия обычно используют деревянные балки, железобетонные плиты или металлические конструкции. Важно также подготовить крепежные элементы — анкеры, металлические пластины и шурупы. При выборе материалов нужно учитывать нагрузку на перекрытие, тип дома и особенности монтажа. Для утепления часто применяют минеральную вату или пенополистирол, а для пароизоляции — специальные пленки.
Какие ошибки чаще всего допускают при самостоятельном монтаже перекрытия в доме из газоблоков?
Одной из распространённых ошибок является недостаточное крепление балок к стенам, что ведёт к снижению прочности конструкции. Иногда неправильно выбирают шаг между балками, из-за чего перекрытие может прогибаться под нагрузкой. Также встречаются случаи, когда не учитывают усадку дома или не проводят защиту деревянных элементов от влаги и насекомых, что сокращает срок службы перекрытия.
Как рассчитать нагрузку на перекрытие в доме из газоблоков и выбрать подходящие балки?
Для расчёта нагрузки необходимо учитывать вес самого перекрытия, мебели, людей и возможных дополнительных нагрузок, например, от потолочных конструкций. Для деревянных балок выбирают породу дерева с подходящей прочностью и толщину, исходя из длины пролёта и ожидаемой нагрузки. При большом пролёте лучше использовать металлические или железобетонные балки. Точные расчёты можно сделать с помощью специальных таблиц или обратиться к строительным нормативам.
Можно ли сделать перекрытие из газоблоков самостоятельно без привлечения специалистов?
Самостоятельный монтаж возможен, если есть базовые знания по строительству и опыт работы с инструментами. Нужно тщательно подготовить проект, рассчитать нагрузки, выбрать подходящие материалы и соблюдать технологию укладки. Важно соблюдать правила безопасности и не игнорировать требования по креплению и герметизации. Если возникают сомнения, лучше проконсультироваться с опытными строителями или инженерами.
Как обеспечить звукоизоляцию и теплоизоляцию перекрытия в доме из газоблоков?
Для звукоизоляции применяют специальные маты и плиты из минеральной ваты или других звукоизоляционных материалов, которые укладываются между балками или под потолком. Для теплоизоляции используют пенополистирол, пенопласт или минеральную вату, которые также располагают между элементами перекрытия. Дополнительно важно обеспечить герметичность стыков и прокладок, чтобы избежать теплопотерь и проникновения шума из соседних помещений или с улицы.
Какие материалы и инструменты понадобятся для самостоятельного монтажа перекрытия в доме из газоблоков?
Для установки перекрытия в доме из газоблоков потребуется несколько основных материалов и инструментов. Во-первых, нужно подобрать балки или плиты перекрытия — чаще всего используют железобетонные плиты или деревянные балки, подходящие по размеру и нагрузке. Также необходимы анкеры или крепежные элементы для фиксации перекрытия к стенам, а для создания опалубки и заливки монолитных конструкций — бетон и арматура. Из инструментов пригодятся перфоратор или дрель с насадками для сверления отверстий, уровень для контроля горизонтальности, строительный миксер, мастерок, рулетка и молоток. Если планируется заливка монолитного перекрытия, потребуется опалубка из досок или фанеры. Также стоит подготовить средства индивидуальной защиты — перчатки, очки и каску. Выбор материалов зависит от типа перекрытия и особенностей дома, но эти позиции являются основными для большинства вариантов.
