Очистка бассейна от песка, листьев и ила – задача, с которой не справляется одна только фильтрация. Заводские пылесосы стоят от 10 000 рублей и выше, при этом имеют стандартные характеристики: напор от 4 м³/ч, длина шланга до 9 метров, пластиковые насадки. Сделать аналогичный аппарат самостоятельно можно за один день с минимальными затратами, используя сантехнические элементы и садовый насос.

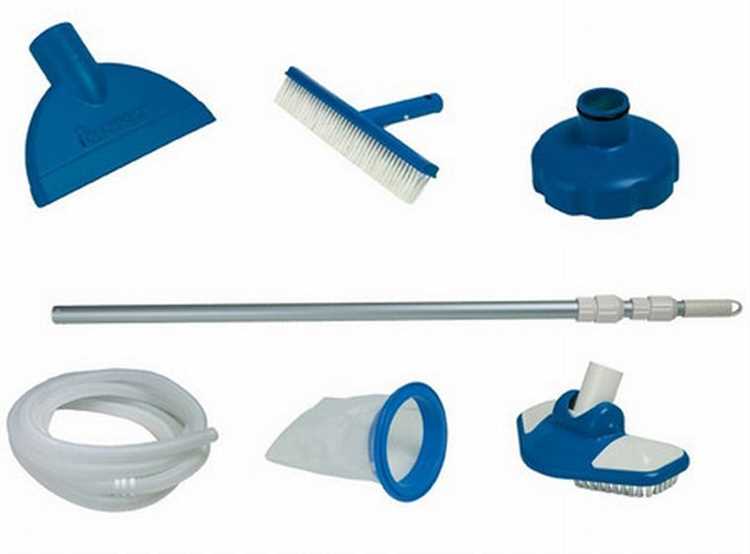

Для сборки потребуется гибкий шланг диаметром 32 или 38 мм, пластиковая телескопическая труба, щетка-насадка (подойдет от старой швабры или с алиэкспресс), а также насос мощностью от 250 Вт с производительностью не менее 3000 л/ч. Главное – обеспечить устойчивый всасывающий поток и минимизировать утечку воздуха на стыках. Все соединения герметизируются с помощью сантехнической ленты или силикона.
В качестве фильтра можно использовать сетчатый мешок из капрона, закрепленный на выходе шланга, или пластиковый контейнер с мелкой сеткой внутри. Такой фильтр задерживает мусор и позволяет возвращать воду обратно в бассейн без потерь. При желании систему можно модернизировать, подключив ее к уже установленному фильтрующему оборудованию через тройник с краном.
Собранное устройство показывает эффективность, сопоставимую с заводскими моделями, и особенно полезно для владельцев каркасных и надувных бассейнов, где загрязнение воды происходит быстрее из-за отсутствия постоянной циркуляции. Самодельный пылесос удобен в обслуживании и легко адаптируется под конкретные размеры и глубину чаши.
Выбор типа самодельного пылесоса: водяной, воздушный или комбинированный
При проектировании пылесоса для бассейна важно определить, какой принцип всасывания будет использоваться. Существует три типа конструкций: водяной, воздушный и комбинированный. Каждый имеет чёткие преимущества и ограничения в зависимости от глубины бассейна, степени загрязнения и доступных материалов.
- Водяной пылесос использует напор водопровода или насоса для создания вакуума. Подключается к садовому шлангу. Под давлением вода устремляется через насадку, создавая зону пониженного давления, которая втягивает мусор в мешок-фильтр.
- Преимущества:
- Минимум движущихся частей.
- Не требует электропитания.
- Подходит для удаления песка и листьев.
- Недостатки:
- Зависимость от стабильного напора воды.
- Неэффективен против ила и взвеси.
- Воздушный пылесос работает на основе вакуума, создаваемого пылесосом с функцией «всасывание воды» или водооткачивающим насосом. Через герметичный шланг вода с мусором засасывается в контейнер.
- Преимущества:
- Высокая сила всасывания.
- Удаляет даже мелкодисперсные частицы и осадок.
- Подходит для глубоких чаш бассейна.
- Недостатки:
- Требуется электропитание.
- Необходим герметичный контейнер с системой фильтрации.
- Комбинированный пылесос сочетает водяное и воздушное всасывание. Например, струя воды поднимает мусор, а затем он засасывается пылесосом.
- Преимущества:
- Универсальность при различных типах загрязнения.
- Быстрое очищение больших участков.
- Недостатки:
- Сложность конструкции.
- Синхронизация подачи воды и работы пылесоса требует точной настройки.
Если планируется регулярная очистка с минимальными затратами – подойдёт водяной вариант. Для тщательной уборки – воздушный. При необходимости универсального решения стоит рассмотреть комбинированный тип, особенно если в распоряжении есть и насос, и бытовой пылесос с возможностью работы с жидкостями.
Необходимые материалы и инструменты из доступных источников
Для изготовления пылесоса подойдёт стандартный садовый шланг длиной от 5 до 10 метров. Он должен быть гибким и с внутренним диаметром около 25 мм, чтобы обеспечить достаточный поток воды. Такой шланг легко найти в хозяйственном магазине или на даче.
В качестве насадки используется пластиковая бутылка объёмом 1,5–2 литра. Удаляется дно, горлышко плотно соединяется со шлангом с помощью сантехнического хомута или изоленты. Для устойчивости конструкции можно утяжелить бутылку, засыпав в неё немного гравия или металлических шайб.
Понадобится телескопическая штанга – её можно заменить черенком от швабры или удочкой из стеклопластика. Главное – достаточная длина (не менее глубины бассейна) и прочность.
Для создания вакуума потребуется переходник к водопроводному крану или насадка на садовую помпу. Они позволяют подключить шланг и создать поток воды, вытягивающий загрязнения со дна.
Дополнительно необходимы ножницы, канцелярский нож, наждачная бумага (для обработки острых краёв), пластиковые стяжки и хомуты для фиксации. Всё это обычно имеется в домашнем арсенале или приобретается в строительных супермаркетах.
Сборка насадки для всасывания грязи со дна бассейна

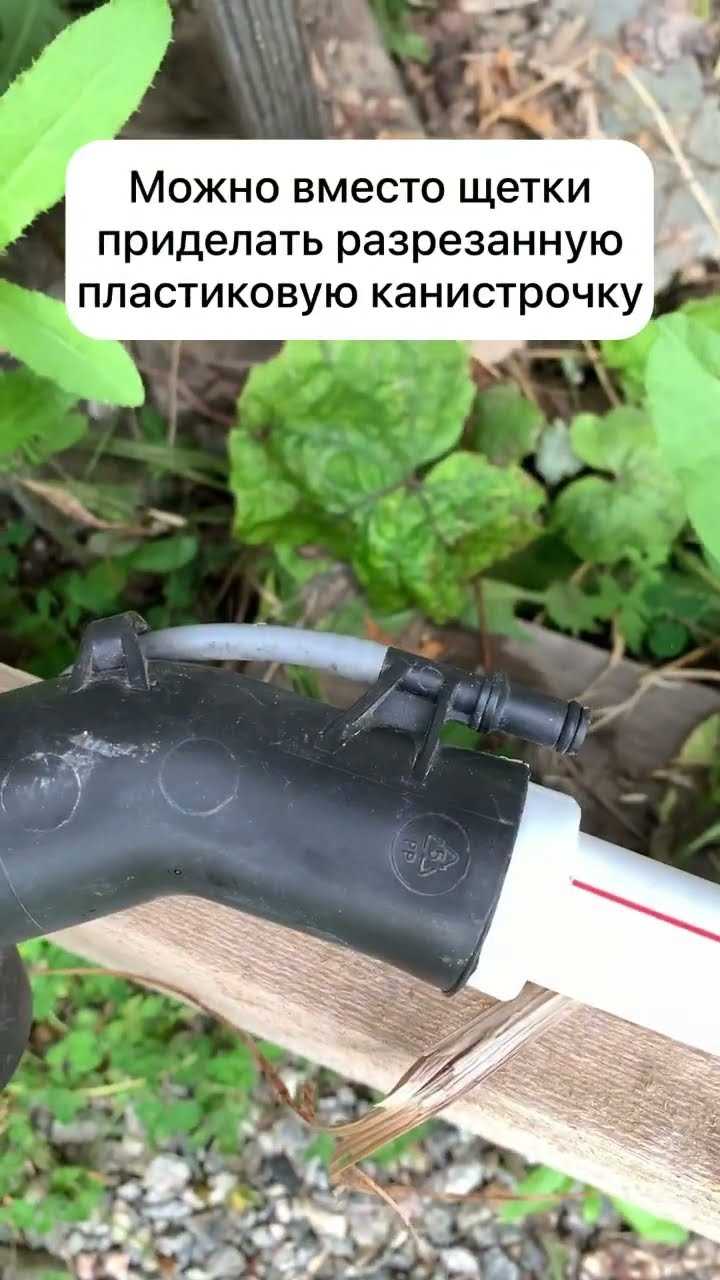

Для эффективного удаления осадка со дна необходима узкая плоская насадка с равномерным распределением всасывающих отверстий. Основой послужит корпус от старой щетки для бассейна шириной 25–30 см. В центре сверлится отверстие диаметром 32 мм для подключения шланга. Шероховатые участки обрабатываются наждачной бумагой.
В качестве адаптера используется пластиковый уголок ПВХ 32 мм под углом 90°. Один конец фиксируется термоклеем или двухкомпонентным эпоксидным составом в центральном отверстии щетки. Второй соединяется со шлангом с помощью резинового уплотнителя или хомута.
По нижней поверхности корпуса через равные интервалы сверлятся отверстия диаметром 4–6 мм. Их количество – не менее 15, для равномерного потока. Острые кромки обрабатываются, чтобы избежать повреждения пленки дна.
Для придания веса используется свинцовая или стальная пластина толщиной 2–3 мм, закрепляемая винтами снизу, либо заполняются боковые полости корпуса дробью. Это предотвратит всплытие при работе.
Для улучшения скольжения по дну к углам корпуса прикручиваются маленькие колесики (диаметром до 3 см) от старых игрушек или мебели. Оси фиксируются металлическими шпильками с гайками.
Готовая насадка подключается к шлангу, подводимому к ручному насосному устройству или входу в фильтровальную систему. Перед эксплуатацией проверяется герметичность всех соединений.
Подключение шлангов и выбор подходящей длины
Для эффективной работы самодельного пылесоса шланг должен быть герметично подсоединён к всасывающему патрубку. Используйте переходники соответствующего диаметра, чтобы избежать потерь тяги. Резьбовые соединения уплотняются сантехнической лентой (ФУМ), при необходимости – хомутами из нержавеющей стали.
Длина шланга рассчитывается с учётом размеров бассейна. Измерьте расстояние от точки подключения (насос, скиммер или внешний фильтр) до самой удалённой части дна. К полученному значению прибавьте 1,5–2 метра для свободного перемещения. Излишне длинный шланг создаёт сопротивление потоку и снижает эффективность всасывания.
Рекомендуемый диаметр шланга – 32 или 38 мм. Меньший диаметр увеличивает нагрузку на насос и снижает производительность, больший – утяжеляет конструкцию. Для съёмных соединений используйте быстросъёмные адаптеры или муфты с защёлками. При выборе армированного шланга исключается перегиб и сплющивание в процессе работы.
Изготовление фильтрационной системы для задержки мусора
Для эффективной задержки мусора потребуется компактная фильтрационная камера, изготовленная из пластиковой канистры объемом 10–20 литров. Канистра должна иметь плотно закрывающуюся крышку и прочные стенки, выдерживающие давление воды.
На боковой стенке, ближе к основанию, просверливается отверстие диаметром 32 мм под пластиковый штуцер для подключения шланга от пылесоса. В верхней части вырезается второе отверстие – под выходной патрубок, соединённый с насосом или сливом. Все соединения уплотняются резиновыми прокладками и фиксируются герметиком.
Внутри канистры устанавливаются три слоя фильтрации:
1. Нижний слой – гравий фракции 5–10 мм: обеспечивает первичную фильтрацию крупных частиц. Насыпается на дно слоем 5 см.
2. Средний слой – синтепон: ловит мелкий мусор и взвесь. Используется плотный синтепон толщиной 2–3 см, вырезанный по форме внутреннего объема.
3. Верхний слой – мелкоячеистая сетка из нержавеющей стали: предотвращает попадание крупных предметов в насос. Сетка закрепляется с помощью металлического кольца или термоклея.
Фильтр устанавливается между всасывающим шлангом и насосом. Регулярная промывка синтепонового слоя и замена его каждые 2–3 недели сохраняет эффективность фильтрации. Для увеличения ресурса можно использовать аквариумные картриджи или фильтровальные губки высокой плотности.
Подключение насоса и настройка мощности всасывания
Для обеспечения эффективной работы самодельного пылесоса для бассейна оптимальным выбором будет насос с производительностью от 3000 до 5000 литров в час. Насос подключается к всасывающей трубке диаметром 32–38 мм, что обеспечивает достаточный поток воды без излишнего падения давления.
Рекомендуется использовать гибкие ПВХ-или силиконовые шланги с внутренним диаметром, совпадающим с выходным патрубком насоса. Для герметичного соединения применяйте хомуты из нержавеющей стали, чтобы избежать утечек и потери всасывающей силы.
Настройка мощности всасывания производится с помощью регулировочного клапана, установленного на всасывающей магистрали. Плавное ограничение потока позволяет избежать чрезмерного нагнетания, которое может повредить фильтр и снизить ресурс насоса.
Оптимальное давление всасывания должно составлять 0,2–0,3 атмосферы (2–3 метра водяного столба). Для контроля используйте манометр, установленный на всасывающей линии. При превышении этой величины снижается эффективность очистки и увеличивается износ оборудования.
Если насос оснащён регулируемой частотой вращения (частотный преобразователь), настройте скорость вращения так, чтобы скорость потока воды в шланге не превышала 1,5 м/с. Это снизит турбулентность и шум, одновременно сохранив необходимую силу всасывания.
Для дополнительной защиты насоса установите сетчатый фильтр перед входом в насос, чтобы исключить попадание крупных загрязнений и предотвратить поломку крыльчатки.
Проверка герметичности всех соединений перед запуском
Для надежной работы самодельного пылесоса бассейна необходимо тщательно проверить герметичность каждого соединения. Начинайте с визуального осмотра уплотнительных прокладок и соединительных элементов: резьбы, хомутов, фитингов.
Используйте мыльный раствор, нанесенный на места стыков. При подаче воды или воздуха через систему появление пузырьков укажет на протечки. Особое внимание уделите соединениям труб с насосом и переходникам.
После сборки системы подключите шланг к источнику воды или насосу и подайте давление, близкое к рабочему (обычно 1–2 атмосферы). Оставьте систему под давлением на 10–15 минут, чтобы выявить медленные утечки.
Если обнаружены протечки, немедленно разберите соединение, очистите контактные поверхности и замените изношенные уплотнители. Для усиления герметизации применяйте сантехническую ленту ФУМ или силиконовый герметик, совместимый с пластиком и резиной.
Важный этап – проверка герметичности шлангов. Согните шланг в нескольких местах и проверьте отсутствие трещин и дыр. Даже небольшие повреждения снижают эффективность пылесоса и могут привести к поломке оборудования.
Только после полной уверенности в герметичности всех элементов запускайте устройство под рабочим давлением. Это гарантирует стабильную работу и продлит срок службы самодельного пылесоса.
Обслуживание и хранение самодельного пылесоса после использования
После каждой очистки бассейна важно тщательно обслужить пылесос, чтобы продлить срок его эксплуатации и сохранить эффективность работы.
- Разборка и промывка фильтра. Снимите фильтрующий элемент и промойте его проточной водой до полного удаления грязи и мелких частиц. При наличии сильных загрязнений используйте мягкую щетку.
- Проверка и очистка насадок и шлангов. Внимательно осмотрите внутреннюю поверхность шлангов и насадок, удалите песок, водоросли и мелкий мусор. Промойте их водой, при необходимости используйте тонкий ершик для труб.
- Сушка деталей. Все съемные части пылесоса нужно высушить естественным образом в тени, чтобы избежать деформации пластика и возникновения плесени.
- Проверка соединений и уплотнителей. Осмотрите уплотнители на наличие трещин и износа, при необходимости замените их. Убедитесь, что все соединения плотно прилегают и не пропускают воздух.
- Хранение в защищенном месте. Пылесос храните в сухом помещении при температуре от +5 до +30 °C, избегая попадания прямых солнечных лучей и резких перепадов температуры.
- Регулярный осмотр перед использованием. Перед каждой следующей эксплуатацией проверяйте целостность шлангов, герметичность соединений и состояние фильтра для предотвращения поломок и снижения эффективности.
Вопрос-ответ:
Какие материалы понадобятся для создания простого пылесоса для бассейна своими руками?
Для изготовления базового пылесоса потребуется прозрачная пластиковая бутылка или ведро, длинная пластиковая или металлическая трубка, шланг, сетчатый фильтр или мелкоячеистая сетка, а также герметик или клей для соединения деталей. Можно использовать старую помпу от аквариума для создания потока воды. Все компоненты должны быть устойчивы к воде и химическим веществам, используемым для очистки бассейна.
Как устроить систему всасывания в самодельном пылесосе для бассейна?
Всасывающая система может быть организована с помощью насоса или мощного шланга, подсоединенного к трубке. Важным моментом является герметичность соединений и правильный подбор диаметра шланга, чтобы обеспечить хороший поток воды. Если используется насос, он должен создавать достаточное давление, чтобы втягивать грязь и мусор, но не слишком сильное, чтобы не повреждать поверхность бассейна. Фильтр, установленный перед насосом или на входе, защитит механизм от засорения.
Какие особенности конструкции пылесоса важны для эффективной очистки дна бассейна?
Оптимальная конструкция включает широкую насадку, которая плотно прилегает к дну и позволяет собирать даже мелкий мусор. Хорошо, если насадка оснащена небольшими колесиками или направляющими, чтобы облегчить перемещение по поверхности. Также важно предусмотреть возможность регулировки длины ручки или шланга для удобства работы. Наличие фильтрующего элемента предотвращает попадание собранного мусора обратно в воду. Конструкция должна быть лёгкой и прочной, чтобы не повредить покрытие бассейна.
Какие сложности могут возникнуть при сборке и использовании самодельного пылесоса для бассейна?
Основная сложность — обеспечение герметичности и надёжности всех соединений, иначе устройство будет терять всасывающую силу. Также не всегда просто подобрать подходящий насос или создать достаточный поток воды без электроприборов. В процессе эксплуатации может возникнуть засорение фильтра или шланга, что потребует регулярной очистки. Кроме того, неправильный выбор материалов или конструкция могут привести к повреждению поверхности бассейна.
Можно ли использовать самодельный пылесос для бассейна с разными типами покрытий, например, пленкой или бетонным дном?
Да, но необходимо учитывать особенности каждого покрытия. Для пленочных бассейнов важно, чтобы насадка не имела острых углов и была изготовлена из мягких материалов, чтобы не повредить поверхность. Для бетонного дна можно использовать более жёсткие и тяжёлые насадки, которые лучше справляются с твёрдым мусором. В любом случае, стоит проверять устройство на небольшой области, чтобы убедиться, что оно не вызывает царапин или других повреждений.
Какие материалы понадобятся для создания пылесоса для очистки бассейна своими руками?
Для сборки самодельного пылесоса для бассейна обычно требуются следующие материалы: пластиковая труба или шланг, фильтрующая сетка или ткань для улавливания грязи, насадка для чистки дна (например, пластиковая щетка или специальная насадка от старого пылесоса), герметик или клей для соединения деталей, а также приспособления для крепления шланга к насадке и, если планируется использовать насос, сам насос с подходящими соединениями. Важно, чтобы все материалы были устойчивы к воде и не выделяли вредных веществ при контакте с бассейном.
