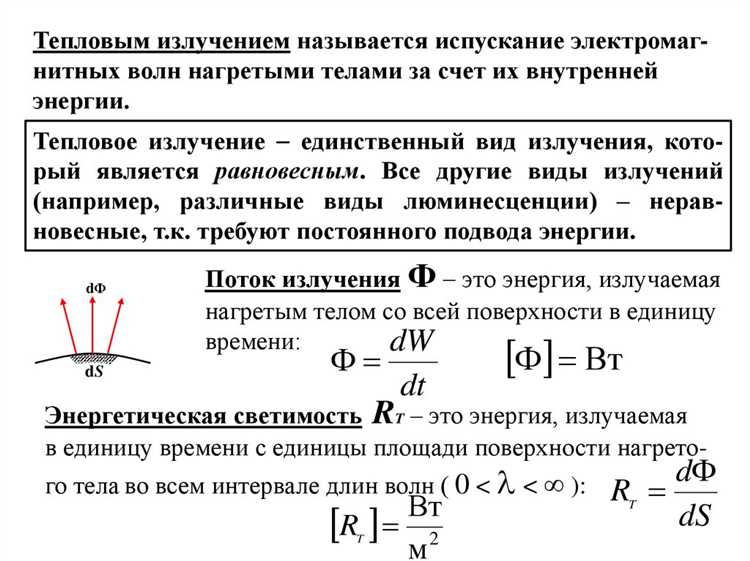

Тепловое излучение – это электромагнитные волны, излучаемые телом за счёт его температуры. В диапазоне длин волн оно охватывает участок от инфракрасного до видимого света, начиная приблизительно с 0,7 микрометра. Основной вклад в передачу тепла в виде излучения обеспечивают инфракрасные волны, характерные для объектов с температурой от -50 °C до +1000 °C.
Любое тело с температурой выше абсолютного нуля излучает энергию. Чем выше температура объекта, тем короче длина волны и выше интенсивность излучения. Например, при 37 °C человеческое тело испускает инфракрасное излучение с длинами волн в диапазоне 9–10 мкм. Металлы, разогретые до 800–900 °C, начинают светиться в видимом диапазоне – это уже начало перехода теплового излучения в оптическое.
Инфракрасное излучение – основной носитель тепловой энергии в бытовых и промышленных процессах. Оно используется в системах отопления, тепловизорах, медицинских приборах. Материалы по-разному излучают и поглощают ИК-волны: чёрные и матовые поверхности являются более эффективными излучателями, чем блестящие и светлые.
Для точной оценки теплового излучения применяются законы физики, в частности закон Стефана-Больцмана, который определяет полную мощность излучения тела в зависимости от его температуры. Этот закон критически важен при расчёте теплообмена в системах радиационного охлаждения, например, в спутниковых технологиях или при проектировании тепловых камер.
Чем тепловое излучение отличается от других видов излучения

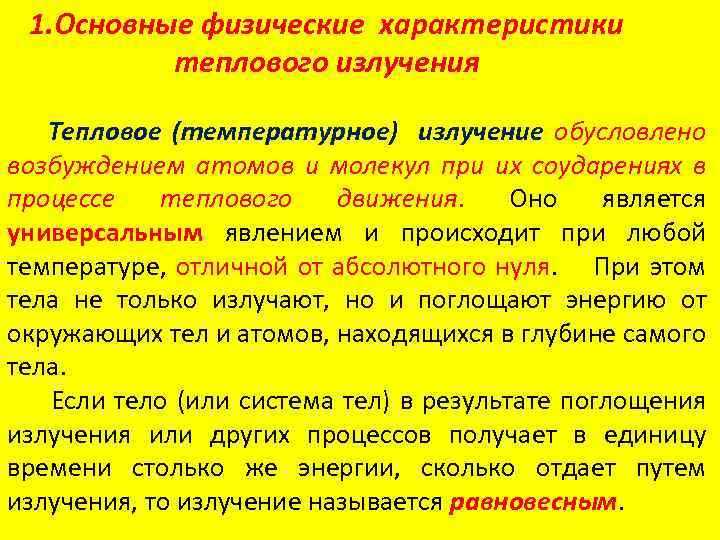

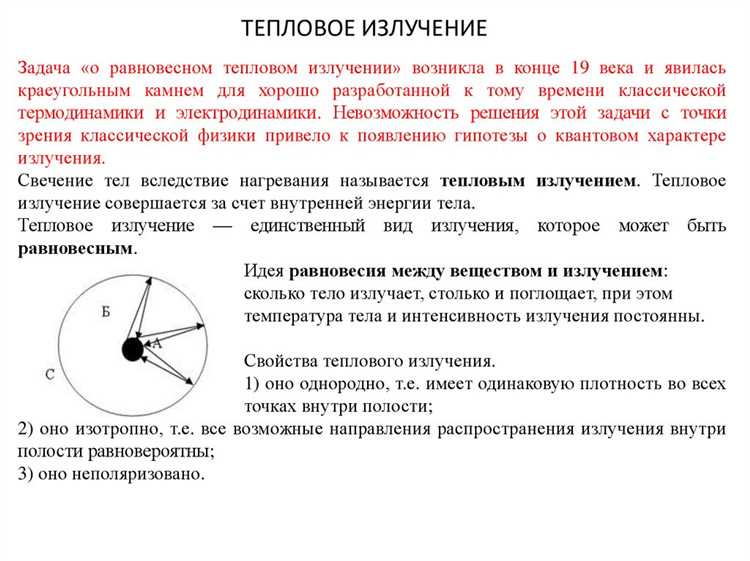

Главное отличие – происхождение. В отличие от рентгеновского или гамма-излучения, возникающих при квантовых переходах внутри атомного ядра или оболочек, тепловое излучение – результат коллективного движения атомов и молекул. Ускоренное тепловое движение заряженных частиц в веществе формирует непрерывный спектр, тогда как, например, спектры линейчатого излучения атомов дискретны.

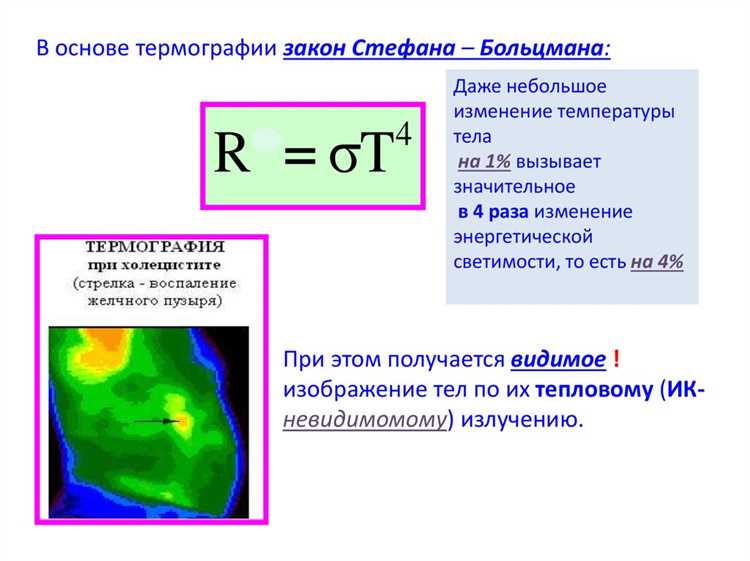

Другой критерий – зависимость от температуры. Интенсивность теплового излучения строго подчиняется закону Стефана–Больцмана (E = σT⁴), а распределение энергии по длинам волн – закону Планка. Это позволяет точно моделировать поведение излучения в зависимости от температуры, в отличие от, скажем, радиоволн, мощность которых не связана с тепловым состоянием источника.
Также тепловое излучение всегда сопровождает тела с ненулевой температурой. Даже при 0 °C любой объект излучает в длинноволновом ИК-диапазоне. Электромагнитное же излучение другого рода, например ультрафиолетовое, не обязательно связано с температурой и может быть вызвано внешним возбуждением.
В практическом применении это различие важно. Для диагностики объектов по тепловому излучению используют ИК-камеры, а для анализа структуры атомов – спектрометры, фиксирующие излучение других типов. Понимание природы теплового излучения позволяет оптимально проектировать теплоизоляционные материалы и системы пассивного охлаждения, например, в спутниковых технологиях.
Какие материалы интенсивно излучают тепловую энергию

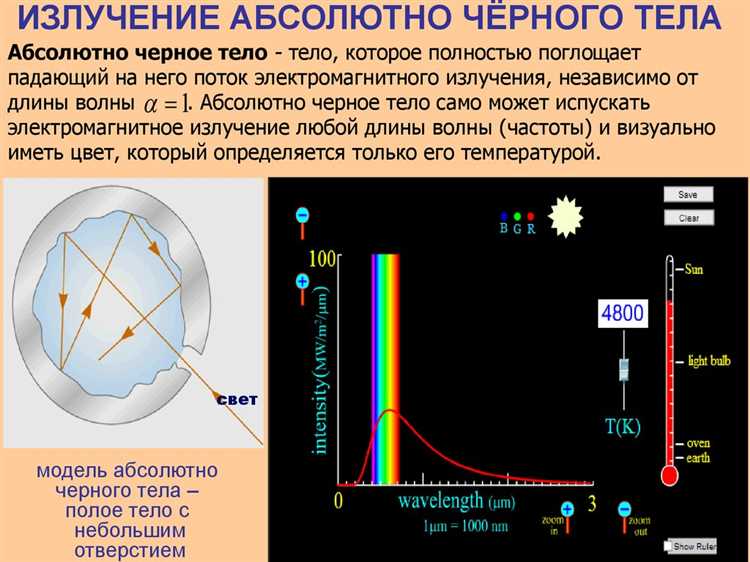

Интенсивность теплового излучения определяется способностью материала испускать инфракрасное излучение, что напрямую связано с его излучательной способностью (эмиссией). Наибольшей излучательной способностью обладают черные и матовые поверхности. Абсолютным эталоном считается абсолютно черное тело с коэффициентом эмиссии, равным 1.
Графит, оксид алюминия и техническая керамика проявляют высокую интенсивность инфракрасного излучения при нагреве. У графита коэффициент эмиссии в диапазоне температур 300–1000 °C достигает 0.8–0.9. Это делает его эффективным материалом для тепловых экранов и нагревателей.
Матовые металлические поверхности излучают значительно сильнее, чем полированные. Например, матовая сталь имеет эмиссию около 0.6, тогда как у полированной – всего 0.1. Алюминий в зеркальной обработке практически не излучает – коэффициент не превышает 0.05, из-за чего его применяют в теплоотражающих экранах.
Стекло на длинах волн 5–25 мкм активно излучает и поглощает тепловую энергию, что используется в инфракрасных обогревателях. У боросиликатного стекла эмиссия в инфракрасном диапазоне превышает 0.85.
Для повышения теплового излучения поверхность можно оксидировать или нанести специальное покрытие. Оксид циркония и черные никелевые покрытия увеличивают эмиссионную способность в несколько раз, что критично в системах теплового контроля спутников и термовакуумного оборудования.
Как температура тела влияет на характеристики теплового излучения
Тепловое излучение напрямую зависит от температуры тела: чем она выше, тем интенсивнее и короче длина волны излучения. Это связано с законами Планка, Стефана–Больцмана и смещением Вина. При повышении температуры энергия, испускаемая телом, возрастает пропорционально четвёртой степени температуры по абсолютной шкале. Например, при нагреве объекта с 300 К до 600 К его излучение возрастает в 16 раз.
С увеличением температуры максимум спектра излучения смещается в сторону коротковолнового диапазона. При 300 К максимум приходится на длину волны около 9,7 мкм (инфракрасный диапазон). При 1000 К пик смещается к 2,9 мкм, что делает излучение более заметным в ближнем инфракрасном диапазоне. При 5800 К, как у поверхности Солнца, максимум достигает видимого света – примерно 500 нм.
Для практического применения, таких как тепловизоры и инфракрасные сенсоры, важно учитывать, что холодные тела излучают преимущественно в длинноволновом ИК-диапазоне, а горячие – в более коротковолновом. Это требует подбора соответствующих детекторов: например, для объектов до 400 К применяют датчики, чувствительные к диапазону 8–14 мкм, а для высокотемпературных объектов – с диапазоном 3–5 мкм.
При проектировании термодиагностики важно точно знать температуру исследуемой поверхности, так как малейшее её изменение существенно влияет на форму спектра и интенсивность. Например, изменение температуры на 10 К при 300 К даёт рост излучения на 14 %, что критично при высокоточной тепловой съёмке.
В каком диапазоне длин волн регистрируется тепловое излучение
Тепловое излучение охватывает инфракрасный диапазон электромагнитного спектра. Его длины волн находятся в пределах от 0,74 до 1000 микрометров. Однако в практическом применении учитываются только определённые участки, наиболее значимые для регистрации и анализа.
- Ближний инфракрасный диапазон – от 0,74 до 1,5 мкм. Этот участок используется в приборах ночного видения, а также в волоконно-оптических системах.
- Средний инфракрасный диапазон – от 1,5 до 5 мкм. Наиболее чувствителен к излучению от нагретых тел с температурой 200–800 °C. Применяется в медицинской диагностике и спектроскопии.
- Дальний инфракрасный диапазон – от 5 до 100 мкм. Эффективен для регистрации излучения от объектов температурой ниже 200 °C, включая человека (излучает максимум при 9–10 мкм).
- Терагерцевый диапазон – от 100 до 1000 мкм. Применяется для научных исследований, в том числе в астрономии и контроле материалов.
Для оценки теплового излучения используются пирометры, тепловизоры и ИК-спектрометры, каждый из которых оптимизирован под свой диапазон длин волн. Выбор прибора зависит от температуры объекта и требуемой точности измерений.
Какие приборы используются для измерения теплового излучения
Пирометры – оптические устройства, определяющие температуру по интенсивности инфракрасного излучения объекта. Контакт с измеряемой поверхностью не требуется. Наиболее распространены инфракрасные пирометры, работающие в диапазоне длин волн 0,7–14 мкм. Модели с регулируемым коэффициентом излучения подходят для материалов с разной отражающей способностью.
Тепловизоры позволяют получать тепловые изображения объектов, преобразуя инфракрасное излучение в видимое. Применяются для анализа распределения температуры по поверхности. Используются в энергетике, строительстве, медицине, при контроле оборудования. Чувствительность лучших моделей достигает 0,05 °C.
Болометры регистрируют изменение электрических параметров в результате нагрева поглотителем инфракрасного излучения. Обеспечивают высокую точность измерения малых потоков тепла. Применяются в научных исследованиях и радиометрии.
Радиометры измеряют мощность инфракрасного излучения в узком спектральном диапазоне. Часто используются при калибровке пирометров и тепловизоров. Обладают стабильной чувствительностью и высокой избирательностью.
Термопары, хотя и контактные приборы, применяются в комбинации с черным телом для косвенной оценки теплового излучения. Используются при поверке и калибровке бесконтактных измерительных устройств.
Где тепловое излучение применяется в быту и промышленности
Тепловое излучение активно используется в инфракрасных обогревателях. В отличие от конвекционных систем, ИК-обогреватели нагревают предметы и поверхности, а не воздух. Это особенно эффективно на открытых площадках, в ванных комнатах и на застеклённых балконах. Например, для обогрева помещения площадью 10 м² достаточно инфракрасного прибора мощностью 1000–1200 Вт.
В кулинарии тепловое излучение применяется в ИК-грилях и духовках с керамическими элементами. Эти приборы создают направленный тепловой поток, ускоряя термическую обработку продуктов. Керамические нагреватели, работающие в диапазоне 2–10 мкм, обеспечивают равномерную прожарку без потери влаги.
В текстильной промышленности инфракрасные излучатели применяются для сушки тканей. Волокна прогреваются без контакта с нагревательным элементом, что исключает механическое повреждение. Время сушки сокращается в 2–3 раза по сравнению с традиционными методами.
В металлургии тепловое излучение используется для контроля качества сварных швов. Термография позволяет выявлять скрытые дефекты, используя камеры, чувствительные к диапазону 3–5 мкм. Этот метод увеличивает точность диагностики до 98% без разрушения материала.
При производстве электроники тепловое излучение применяется для безконтактного отжига тонких плёнок и пайки компонентов. ИК-станки обеспечивают локальный нагрев с точностью до 1 мм², снижая риск перегрева чувствительных элементов.
Как защититься от воздействия теплового излучения
Тепловое излучение представляет собой инфракрасную часть электромагнитного спектра с длиной волны от 0,76 до 1000 микрометров. Основной источник – нагретые тела и поверхности. Продолжительное воздействие излучения с интенсивностью выше 0,1 Вт/см² может вызвать ожоги, тепловое истощение и перегрев оборудования.
- Используйте экраны из отражающих материалов. Полированные металлические листы из алюминия или нержавеющей стали снижают интенсивность теплового потока до 90% при правильной установке.
- Устанавливайте тепловые барьеры. Преграды из керамики или жаростойких стекол задерживают ИК-волны, защищая оператора на производстве.
- Носите специализированную одежду. Ткани с алюминизированным покрытием отражают до 95% теплового излучения и обязательны при работе рядом с печами, котлами и расплавами.
- Соблюдайте дистанцию. Интенсивность теплового потока уменьшается в квадрате от расстояния. Удвоение дистанции снижает нагрузку в четыре раза.
- Организуйте экранирование окон. Используйте ИК-поглощающие пленки или жалюзи с металлизированным покрытием для защиты от солнечного излучения в помещениях.
- Охлаждайте помещения. Применение водяного или воздушного охлаждения снижает общее тепловое воздействие на людей и оборудование.
- Контролируйте температуру поверхностей. Тепловизоры позволяют оперативно выявить перегрев конструкций и предотвратить превышение допустимого уровня излучения.
Регулярная проверка средств защиты и обучение персонала по правильному использованию оборудования значительно уменьшают риски, связанные с инфракрасным излучением.
