Выбор кабеля для домофона с видеокамерой требует учета нескольких технических параметров, которые напрямую влияют на качество изображения и стабильность связи. В первую очередь стоит обратить внимание на тип кабеля: оптимальным решением являются витая пара категории не ниже 5e или коаксиальный кабель с сопротивлением 75 Ом. Эти варианты обеспечивают передачу цифрового или аналогового сигнала без значительных потерь.
Сечение проводников играет ключевую роль при передаче питания и данных. Для домофонов с видеокамерой рекомендуются кабели с медными жилами диаметром не менее 0,5 мм², что позволяет минимизировать падение напряжения на длинных участках. Если длина линии превышает 50 метров, следует увеличить сечение или использовать усилители сигнала.
Экран кабеля защищает от электромагнитных помех, которые ухудшают качество видеоизображения и звук. Для установки в городских условиях с большим количеством источников помех лучше выбирать экранированные кабели с дополнительным фольгированным слоем и оплеткой. Это снижает вероятность возникновения шумов и искажений.
Какие типы кабелей подходят для видеодомофона

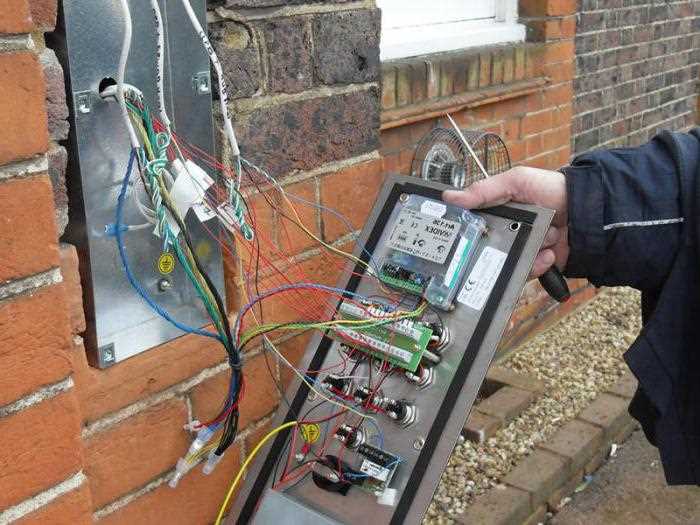

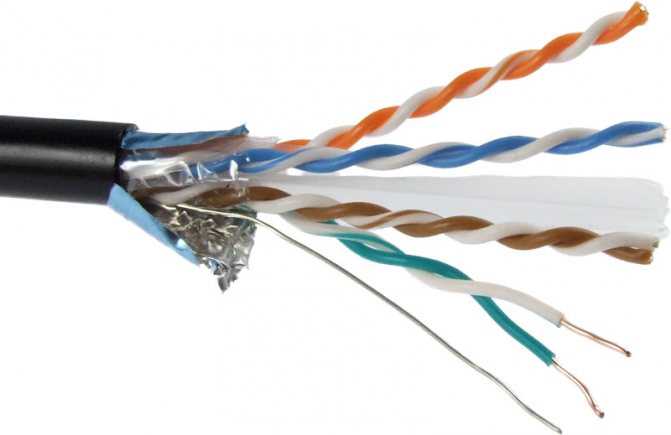

Для подключения видеодомофона применяются два основных типа кабелей: витая пара и коаксиальный кабель. Витая пара используется в цифровых системах и поддерживает передачу данных и питания по одному кабелю. Рекомендуется применять кабели категории 5e или выше с медными жилами диаметром не менее 0,5 мм, что обеспечивает пропускную способность до 1 Гбит/с и стабильность сигнала на расстояниях до 100 метров без дополнительного усиления.
Коаксиальный кабель традиционно применяется в аналоговых видеодомофонах. Основной параметр – сопротивление 75 Ом, которое обеспечивает минимальные потери сигнала. Для видеокамер с разрешением до 720p достаточно кабеля с центральной жилой 0,59 мм и внешним экраном из оплетки и фольги для защиты от помех.
| Тип кабеля | Диаметр жилы | Максимальная длина без усиления | Основное назначение |
|---|---|---|---|
| Витая пара (кат. 5e и выше) | ≥ 0,5 мм | до 100 м | Цифровые видеодомофоны, питание и данные |
| Коаксиальный (75 Ом) | 0,59 мм | до 50 м | Аналоговые видеодомофоны, видеосигнал |

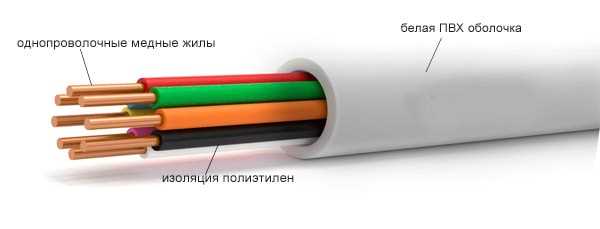

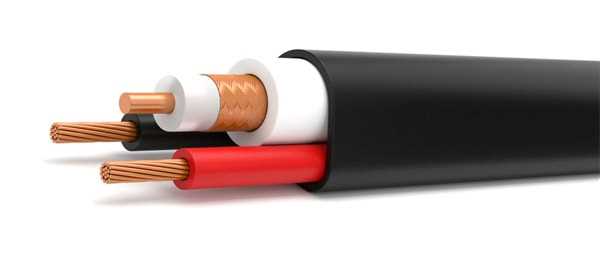

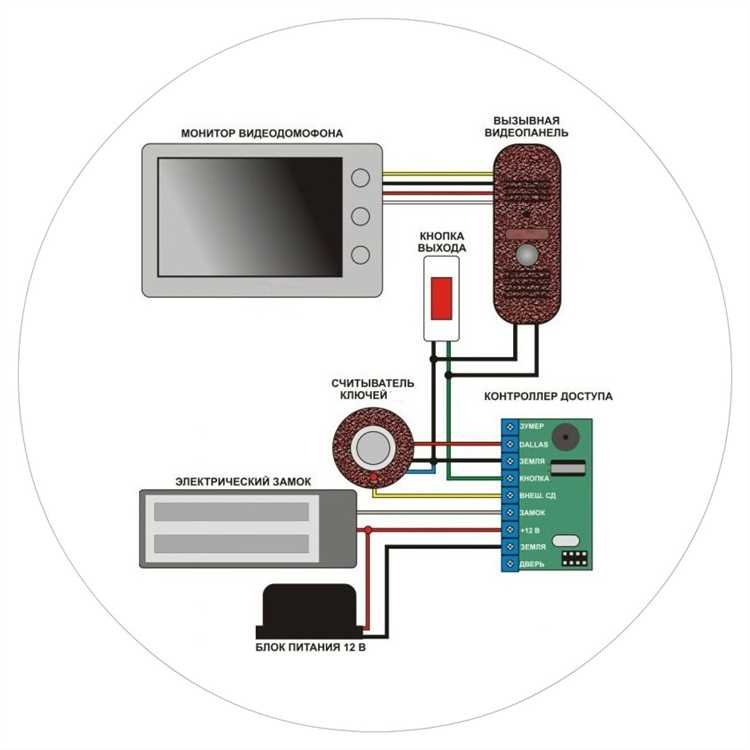

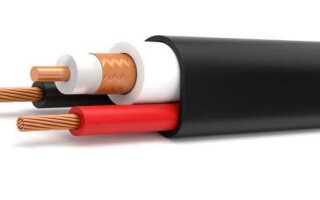

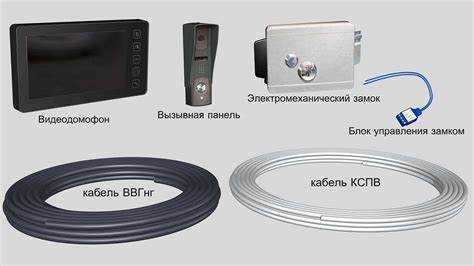

Для систем с более высокой разрешающей способностью и увеличенными расстояниями используют комбинированные кабели, включающие витую пару и коаксиальный проводник, либо добавляют усилители сигнала. Выбор зависит от технических требований устройства и условий монтажа.
Как определить необходимое сечение проводников
Сечение проводников напрямую влияет на устойчивость сигнала и качество питания видеодомофона. Для выбора сечения учитывают длину кабеля и потребляемый ток устройства.
- Определите максимальную длину линии от блока питания до видеодомофона.
- Узнайте потребляемый ток устройства, обычно он указан в технических характеристиках (чаще всего 300–700 мА).
- Рассчитайте падение напряжения по формуле: ΔU = 2 × I × L × R, где
- ΔU – допустимое падение напряжения (не более 10% от номинального напряжения питания, например, 12 В);
- I – ток потребления;
- L – длина кабеля в метрах;
- R – сопротивление медного провода, зависящее от сечения.
- Подберите сечение, при котором падение напряжения не превысит 10%. Пример ориентировочных значений сопротивления провода:
- 0,5 мм² – около 39 мОм/м
- 0,75 мм² – около 26 мОм/м
- 1,0 мм² – около 19 мОм/м
- Если длина кабеля превышает 50 метров, рекомендуется использовать жилы не менее 0,75 мм², чтобы избежать снижения яркости изображения и нестабильной работы устройства.
В большинстве бытовых систем с длиной кабеля до 30 метров подходит кабель с жилой 0,5 мм². При больших расстояниях сечение лучше увеличить для сохранения стабильной работы и предотвращения перегрева проводников.
Влияние длины кабеля на качество сигнала и выбор провода
Длина кабеля напрямую влияет на потери сигнала, особенно для видеокамер домофонов, где передаются видеоданные и питание. При длине свыше 30 метров стандартный кабель категории UTP или аналогичный сечением 0,5 мм² начинает значительно ослаблять сигнал, что ведёт к ухудшению качества изображения и возможным сбоям.
Для участков до 20 метров достаточно использовать кабель с сечением 0,5 мм² (24 AWG) и экранированием для снижения помех. При длине от 20 до 50 метров рекомендуется увеличить сечение до 0,75 мм², а лучше – применять витую пару категории не ниже Cat5e с экранированием (FTP или STP). Это снизит затухание и улучшит помехозащищённость.
Если расстояние превышает 50 метров, необходимо использовать кабель с сечением 1 мм² или предусмотреть усилители сигнала (репитеры) или конвертеры на витую пару с PoE, так как стандартные провода не обеспечат стабильное качество передачи видеосигнала и питания.
Витая пара подходит для передачи цифрового сигнала, но при увеличении длины желательно использовать экранированные варианты, чтобы избежать электромагнитных помех от других коммуникаций. Для аналоговых камер критично минимизировать длину, так как сигнал аналогового видео значительно чувствительнее к затуханию.
Рекомендуется прокладывать кабель без резких перегибов и избегать параллельной прокладки с силовыми линиями, чтобы снизить влияние электромагнитных наводок, особенно на длинных участках.
Особенности экранирования кабеля для защиты от помех
Экранирование кабеля для домофона с видеокамерой снижает влияние электромагнитных и радиочастотных помех, которые ухудшают качество сигнала и могут вызывать искажения изображения и звука. Наиболее эффективным считается комбинированное экранирование, состоящее из фольги и оплетки из медной или алюминиевой проволоки. Фольга обеспечивает 100% покрытие, предотвращая проникновение высокочастотных помех, а оплетка защищает от низкочастотных и механических повреждений.
При выборе кабеля следует учитывать толщину и плотность оплетки: показатель не менее 65% покрытия считается оптимальным для городских условий с высокой электромагнитной нагрузкой. Для прокладки рядом с силовыми кабелями или Wi-Fi роутерами обязательным является двойной экран – внутренний вокруг каждого жилы и общий внешний экран.
Использование кабеля без экранирования или с минимальной защитой приводит к усилению наводок, проявляющихся в виде «снега» на экране или прерывания звука. Для домофонов с цифровым видеосигналом рекомендуются экранированные витые пары категории не ниже Cat5e, что повышает помехозащищённость и обеспечивает стабильную передачу данных на расстояниях до 100 метров без ретрансляторов.
При монтаже экранированного кабеля необходимо правильно заземлить экран на обоих концах или использовать одноточечное заземление, чтобы избежать появления петли заземления и дополнительного шума. Неправильное экранирование или отсутствие заземления могут снизить эффективность защиты даже при качественном материале.
Как выбрать кабель с подходящей изоляцией для уличной установки
При выборе кабеля для домофона с видеокамерой, установленного на улице, ключевой фактор – надежная защита изоляции от внешних воздействий. Важно учитывать устойчивость к влаге, ультрафиолету, механическим повреждениям и температурным перепадам.
- Материал изоляции: Оптимальным выбором считается полиэтилен низкой плотности (PE) или поливинилхлорид (PVC) с UV-стабилизацией. PE лучше подходит для сырого климата, устойчив к влаге и гниению. PVC дешевле, но быстро теряет свойства без специальной защиты.
- Влагозащита: Для наружной прокладки необходим кабель с гидрофобным наполнителем или герметичной оболочкой. Это предотвращает проникновение влаги внутрь жил и снижает риск короткого замыкания и коррозии.
- Устойчивость к ультрафиолету: Оболочка должна содержать стабилизаторы UV-излучения. Без этого под воздействием солнца изоляция трескается и теряет эластичность за 1-2 года.
- Температурный диапазон эксплуатации: Кабель должен выдерживать температуры от -40°C до +70°C, особенно если климат с резкими перепадами. Проверяйте маркировку и технические паспорта на соответствие.
- Механическая прочность: Для прокладки в земле или на фасаде рекомендуется армированный кабель с дополнительной защитой из ПВХ-оболочки и нейлоновой оплеткой, защищающей от грызунов и повреждений при монтаже.
При наружной установке избегайте кабелей с тонкой оболочкой и без маркировки, предназначенной для улицы. Правильный выбор изоляции продлевает срок службы домофонной системы и снижает расходы на ремонт и замену.
Совместимость кабеля с типом питания видеодомофона
Тип питания видеодомофона определяет требования к сечению и конструкции кабеля. Для систем с постоянным током 12 В предпочтительны экранированные двухжильные кабели с медными жилами не менее 0,5 мм², чтобы минимизировать потери напряжения на длинных участках. Если длина кабеля превышает 30 метров, рекомендуется увеличивать сечение до 0,75–1,0 мм² для стабильного питания камеры и панели.
В устройствах с питанием 24 В потери напряжения менее критичны, что позволяет использовать кабели с меньшим сечением – от 0,35 мм². Однако стоит учитывать суммарный ток нагрузки, особенно если видеодомофон включает электрозамок или другие периферийные устройства. В таких случаях необходим кабель с дополнительными жилами и сечением 0,75 мм² и более.
Для видеодомофонов с питанием через PoE (Power over Ethernet) требуется кабель категории не ниже Cat5e с четырьмя парами медных жил. Кабель должен иметь экранирование, если установка проходит в условиях сильных электромагнитных помех. Стандарт PoE допускает напряжение до 57 В, что снижает потери и позволяет прокладывать кабель на расстояния до 100 метров без дополнительных усилителей.
Выбор кабеля под конкретный тип питания обеспечивает стабильную работу видеодомофона и предотвращает перегрев и падение напряжения, влияющие на качество видео и надежность системы.
Проверка маркировки и характеристик кабеля перед покупкой
При выборе кабеля для домофона с видеокамерой важно внимательно изучить маркировку. На кабеле должна присутствовать информация о типе жил, сечении, экранировании и материале проводников. Оптимальный вариант – многожильный кабель из меди с сечением жил от 0,5 мм² до 0,75 мм² для передачи видеосигнала и питания.
Маркировка обычно включает обозначения типа проводника (например, CU – медь), количество жил (2x2x0.5 означает 2 пары жил по 0,5 мм²) и наличие экрана (FTP, STP или SHD). Для видеодомофонов рекомендуется использовать экранированные кабели, чтобы минимизировать помехи.
Следует проверять наличие сертификатов соответствия и информацию о температурном диапазоне эксплуатации, особенно если кабель планируется прокладывать на улице. Оптимальная температура работы – от −40 °C до +70 °C.
Проводники из алюминия или с низким сечением не подходят для стабильной передачи видеосигнала и питания, так как могут вызывать падение напряжения и ухудшение качества изображения. Для питания 12 В рекомендуется сечение не менее 0,75 мм², для передачи данных – экранированная витая пара категории не ниже Cat5e.
При покупке обращайте внимание на производителя и упаковку – заводская маркировка должна быть четкой и устойчивой к истиранию. Подделки часто имеют нечёткую или отсутствующую маркировку, что ведет к проблемам в работе оборудования.
Как правильно прокладывать кабель для сохранения сигнала и долговечности
Кабель прокладывайте без резких изгибов, радиус изгиба должен быть не менее 10-кратного диаметра кабеля. Излишнее натяжение снижает срок службы жил и изоляции, допускайте запас длины не менее 5-10% от расчетной.
Для внешней прокладки используйте кабель с защитой от ультрафиолета и влаги. При необходимости прокладывайте кабель внутри гофротруб или металлических лотков, чтобы защитить от механических повреждений и обеспечить легкую замену в будущем.
В местах соединений применяйте герметичные клеммники и влагозащищённые коробки с уплотнителями, чтобы исключить попадание влаги внутрь, что ведёт к окислению и ухудшению контакта.
Для длинных трасс более 30 метров рекомендуется использовать усилители сигнала или предусмотреть применение коаксиального кабеля с видеотрансформаторами для сохранения качества изображения и звука.
При прокладке внутри стен и под штукатуркой избегайте контакта кабеля с металлическими конструкциями и отопительными трубами, чтобы предотвратить повреждения и влияние температуры на изоляцию.
Вопрос-ответ:
Какой тип кабеля лучше использовать для подключения домофона с видеокамерой в частном доме?
Для частного дома чаще всего выбирают витую пару категории не ниже 5e. Она хорошо передаёт видеосигнал и звук на большие расстояния, при этом кабель устойчив к помехам. Альтернативой может служить экранированный коаксиальный кабель, если система видеонаблюдения использует аналоговый сигнал. Важно учитывать расстояние между устройствами и тип оборудования, чтобы подобрать оптимальный кабель.
Можно ли использовать обычный телефонный кабель для домофона с видеокамерой?
Обычный телефонный кабель не подходит для современных видеодомофонов, так как он не обеспечивает достаточную пропускную способность и защиту от помех. Видеосигнал требует более качественного проводника, обычно витой пары с экранированием или коаксиального кабеля с хорошей изоляцией. Использование неподходящего кабеля может привести к ухудшению изображения и нестабильной работе устройства.
Как влияет длина кабеля на качество изображения с видеокамеры домофона?
Чем длиннее кабель, тем сильнее ослабляется сигнал, что может привести к снижению качества изображения. Для витой пары рекомендуется использовать кабели длиной не более 100 метров без дополнительных усилителей. Для больших расстояний применяют специальные усилители или используют кабели с лучшими характеристиками, например, с экранированием, чтобы минимизировать потерю сигнала и помехи.
Нужно ли использовать экранированный кабель для видеодомофона, если дом находится рядом с силовыми линиями?
Да, если рядом проходят силовые кабели или другие источники электромагнитных помех, лучше выбрать экранированный кабель. Экранирование защищает сигналы от внешних помех и сохраняет качество изображения и звука. В противном случае возможны помехи, искажённое изображение или периодические сбои в работе домофона.
Как правильно подключить кабель к видеодомофону, чтобы избежать проблем с сигналом?
Важно использовать качественные разъёмы и надежно обжимать жилы кабеля, соблюдая схему подключения, рекомендованную производителем оборудования. Не стоит перегибать кабель под острым углом или оставлять длинные участки без изоляции. Также нужно избегать близкого расположения кабеля к силовым проводам, чтобы снизить риск помех. При правильном монтаже сигнал будет стабильным, а изображение — чётким.
Какой тип кабеля лучше выбрать для подключения домофона с видеокамерой, чтобы обеспечить качественную передачу изображения и звука?
Для домофона с видеокамерой рекомендуется использовать коаксиальный кабель или витую пару категории не ниже Cat5e. Коаксиальный кабель хорошо подходит для передачи аналогового видео с минимальными помехами и стабильным качеством. Витая пара применяется чаще в цифровых системах и поддерживает передачу данных на большие расстояния, особенно если используется с технологиями PoE (питание через Ethernet). При выборе стоит учитывать расстояние между устройствами: витая пара позволяет передавать сигнал на более длинные дистанции без существенных потерь. Также важен экранированный кабель, чтобы снизить влияние электромагнитных помех, особенно если проводка проходит рядом с силовыми кабелями.
