Вакуумирование кондиционера – обязательный этап перед заправкой фреоном, обеспечивающий полное удаление влаги и воздуха из системы. Для этой процедуры необходим специальный вакуумный насос с производительностью от 5 до 10 кубических футов в минуту (CFM). Насос меньшей мощности может не создать достаточный разрежение, что приведет к неполному удалению загрязнений.
Работа с насосом начинается с правильного подключения: необходимо использовать медные или алюминиевые трубки высокого давления с герметичными фитингами. Важно предварительно проверить все соединения на отсутствие утечек, используя мыльный раствор или специализированные детекторы. Продолжительность вакуумирования зависит от объема системы – для бытовых кондиционеров достаточно 15–30 минут работы насоса, чтобы достичь давления не выше 500 микрон.
Во время процесса следует контролировать уровень вакуума с помощью манометра, желательно цифрового с точностью до 1 микрон. По окончании вакуумирования необходимо выдержать систему в закрытом состоянии минимум 10 минут для проверки герметичности: если давление стабильно, можно переходить к следующему этапу. Несоблюдение этих параметров ведет к снижению эффективности работы кондиционера и увеличивает риск коррозии внутри трубок.
Выбор и подготовка вакуумного насоса для кондиционера
Для эффективного вакуумирования кондиционера необходим насос с производительностью не менее 3 кубометров в час. Модели с меньшей мощностью затруднят удаление влаги и воздуха из системы, что приведет к снижению качества обслуживания. Оптимально использовать ротационные или поршневые насосы с масляной смазкой, обеспечивающие глубокий вакуум до 10⁻³ торр.

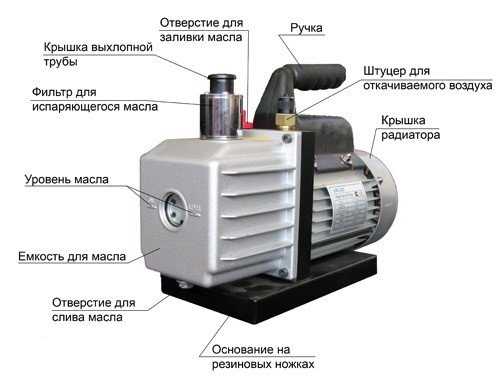

Перед работой проверяют уровень и чистоту масла. Масло должно быть прозрачным, без загрязнений и запаха гари, иначе его нужно заменить. Наличие старого или загрязнённого масла снижает эффективность вакуума и может повредить насос. Обязательно промывают насос специальным маслом для вакуумных насосов, если оно было загрязнено.
Подключение выполняют через специализированный шланг с прочной армировкой, способный выдерживать низкое давление без деформации. Резьбовые соединения уплотняют фторопластовой лентой для предотвращения подсосов воздуха. Все фитинги должны быть герметичны, иначе добиться нужного вакуума не получится.
Перед включением насоса нужно проверить исправность электропитания и отсутствие утечек воздуха в шлангах и соединениях. Время прогрева насоса составляет около 2-3 минут, после чего можно приступать к вакуумированию. При превышении допустимой температуры корпуса или появления нестандартных шумов работу прекращают для проверки оборудования.
Подключение вакуумного насоса к системе кондиционера

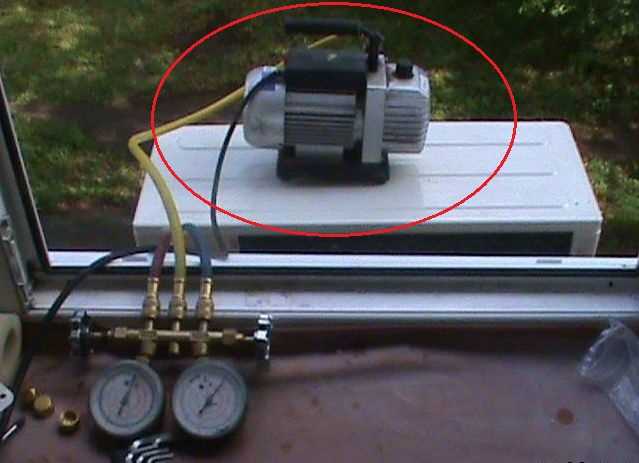

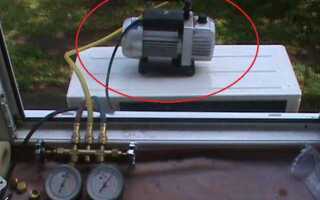

Для эффективного вакуумирования необходимо правильно подключить вакуумный насос к сервисному порту кондиционера. Обычно используется низконапорный (сервисный) порт на линии всасывания.
- Подготовьте комплект манометрических шлангов с фитингами. Для подключения потребуется шланг с переходником, подходящим к сервисному порту.
- Закройте все вентили на манометрическом коллекторе. Подсоедините один конец шланга к вакуумному насосу, другой – к сервисному порту кондиционера.
- Перед подключением убедитесь, что сервисный порт чист и не имеет повреждений, чтобы избежать попадания загрязнений в систему.
- Проверьте герметичность соединений вручную, затяните фитинги при необходимости, чтобы исключить утечки воздуха во время вакуумирования.
- Откройте вентиль на шланге, соединяющем насос и систему, после запуска насоса для начала процесса вакуумирования.
Обязательно контролируйте давление на манометрах. Для кондиционеров минимальное вакуумное давление должно достигать 500 микрон или ниже. Если показания стабильно держатся выше, проверьте соединения на утечки.
- Используйте манометр с точностью до 10 микрон для достоверного контроля.
- Вакуумирование проводят минимум 15–30 минут, чтобы полностью удалить влагу и воздух из системы.
- По завершении процедуры закройте вентиль насоса и отключите шланг, сохраняя систему под вакуумом на несколько минут для проверки герметичности.
Порядок запуска вакуумирования: пошаговая инструкция
- Подключите вакуумный насос к сервисным портам кондиционера через манометрический коллектор, убедившись в герметичности соединений.
- Перед включением насоса откройте вентиль на стороне высокого давления коллектора, чтобы проверить отсутствие давления в системе.
- Включите вакуумный насос и дождитесь достижения вакуума не менее 500 микрон (0,5 торр), контролируя показания вакуумметра.
- Поддерживайте вакуум в течение 15–30 минут, чтобы удалить влагу и воздух из системы; если уровень вакуума растет, значит, есть утечка или остаточная влага.
- Закройте вентиль на стороне высокого давления и выключите насос, сохранив вакуум внутри системы не менее 5 минут для проверки герметичности.
- Если вакуум не падает, откройте вентиль и приступайте к заправке хладагента; при падении вакуума повторите процедуру с выявлением и устранением утечек.
Определение уровня вакуума и время вакуумирования
Для эффективного вакуумирования системы кондиционера необходимо добиться остаточного давления не выше 500 микрон (0,5 торр). Такой уровень вакуума гарантирует удаление влаги и воздуха из трубопроводов и внутреннего блока.

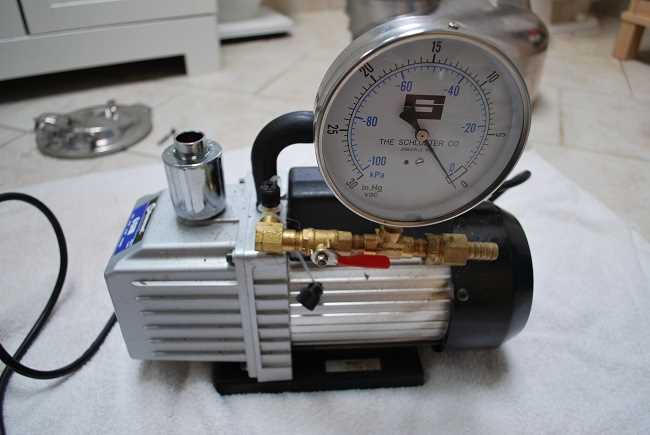

Контроль вакуума проводится с помощью цифрового вакуумметра или манометра с точностью до 1 микрон. Прибор подключают к сервисному вентилю, следя за стабильностью показаний. Если давление держится ниже 500 микрон в течение 5 минут, можно считать вакуум достигнутым.
Минимальное время вакуумирования зависит от объема системы и производительности насоса. Для бытовых сплит-систем объемом до 2 литров достаточно 15–30 минут работы вакуумного насоса с производительностью от 3 м³/ч. Для систем большего объема время увеличивается пропорционально – примерно 10 минут на каждый дополнительный литр объема.
При достижении целевого уровня вакуума рекомендуется оставить систему под вакуумом на 10 минут без работы насоса, чтобы проверить герметичность. Если давление поднимается выше 1000 микрон – есть утечка или остаточная влага, вакуумирование следует повторить.
Регулярное использование вакуумметра и соблюдение временных рекомендаций обеспечит надежность работы кондиционера и защитит компрессор от повреждений, вызванных влагой или воздухом в системе.
Как проверить герметичность системы после вакуумирования
После завершения вакуумирования необходимо убедиться в отсутствии утечек. Для этого отсоедините вакуумный насос и закройте все вентильные клапаны на манометрическом коллекторе. Следующий шаг – мониторинг падения давления на манометре. В норме давление должно оставаться стабильным в течение не менее 30 минут. Любое повышение давления указывает на проникновение воздуха или влаги через повреждения в системе.
Дополнительно можно провести тест с помощью азота под давлением от 3 до 5 бар, подаваемого в систему через сервисный порт. Оставьте давление на этом уровне на 15–20 минут и снова проверьте манометр. Падение давления более 0,1 бар за указанный период свидетельствует о неисправности уплотнений или повреждении трубопроводов.
Для точного выявления места утечки используйте электронный детектор утечек хладагента или мыльный раствор. Нанесите раствор на соединения и подозрительные участки. Появление пузырей укажет на неплотность.
После подтверждения герметичности системы можно переходить к заправке хладагентом. Важно проводить проверку герметичности при комнатной температуре и в спокойных условиях, чтобы избежать ложных показаний из-за температурных колебаний.
Ошибки при вакуумировании и способы их устранения
Неплотные соединения – одна из самых частых проблем. Даже незначительная утечка воздуха делает вакуумирование бесполезным. Проверь все соединения с помощью мыльного раствора: появление пузырей укажет на утечку. Используй качественные уплотнительные кольца и динамометрический ключ для достижения нужного момента затяжки.
Использование неисправного вакуумного насоса. Если насос не способен достичь давления ниже 500 микрон, его эффективность сомнительна. Подключи вакуумметр и проверь падение давления. При отсутствии снижения – проверь масло в насосе: оно должно быть прозрачным, без запаха гари. Замени масло и повтори процесс.
Отсутствие вакуумметра. Без точного контроля невозможно определить качество вакуумирования. Установка вакуумметра между системой и насосом позволяет отслеживать, достигнут ли нужный уровень (менее 500 микрон). При отсутствии такого прибора процесс ведется вслепую, что увеличивает риск ошибок.
Недостаточное время вакуумирования. Для бытовых систем требуется не менее 30 минут непрерывной работы насоса. При высокой влажности – до часа. Завершать процесс следует не по времени, а по достижению стабильного низкого давления. Контроль осуществляется по вакуумметру: если давление не растет в течение 10 минут после отключения насоса, можно начинать заправку фреоном.
Включение насоса с открытыми вентилями на магистрали. Это приводит к попаданию воздуха в систему. Вентили на сервисных портах должны открываться только после достижения насосом рабочего давления. До этого момента вся система должна быть изолирована.
Открытие фреонового баллона до завершения вакуумирования. Попадание фреона до удаления влаги нарушает процесс. Заправка должна начинаться только после полной откачки воздуха и выдержки системы в вакууме.
Подготовка системы к заправке фреоном после вакуумирования
После завершения вакуумирования необходимо убедиться, что в системе отсутствуют утечки. Для этого перекройте вентили на манометрическом коллекторе и оставьте систему под вакуумом на 15–30 минут. Если стрелка вакуумметра не отклоняется, герметичность подтверждена.
Откройте вентиль баллона с фреоном на несколько секунд, чтобы удалить воздух из заправочного шланга. Делать это нужно при закрытых вентилях коллектора, направляя струю фреона от себя. После продувки немедленно подсоедините шланг к сервисному порту системы.
Проверьте давление в системе перед подачей фреона. На низкой стороне оно должно быть около 0 бар. Если есть избыточное давление – это свидетельствует о неправильной вакуумной процедуре или наличии воздуха внутри.
Баллон с фреоном устанавливается вверх дном, если используется жидкая фаза (R-410A, R-32). При заправке в газовой фазе (например, R-134a) баллон располагается вертикально. Важно учитывать тип хладагента, указанный на шильдике устройства.
Подключите баллон к центральному шлангу коллектора. Откройте вентиль низкого давления и начните заправку при выключенном компрессоре, позволяя фреону войти за счёт давления баллона. Как только давление на низкой стороне достигнет 1–1,5 бар, включите систему и продолжайте заправку под контролем манометров.
Вопрос-ответ:
Можно ли обойтись без вакуумного насоса при установке кондиционера?
Технически можно, но крайне нежелательно. Без удаления воздуха и влаги из системы велик риск выхода из строя компрессора и ухудшения работы кондиционера. Влага внутри системы может привести к образованию кислот, а воздух — к понижению давления и перегреву. Поэтому для качественного монтажа использование насоса — разумное и оправданное решение.
Какой вакуумный насос выбрать для домашнего использования — одноступенчатый или двухступенчатый?
Для разового или редкого использования дома, например, при установке одного-двух кондиционеров, чаще всего достаточно одноступенчатого насоса. Он проще по конструкции и стоит дешевле. Двухступенчатые модели быстрее создают более глубокий вакуум, но их преимущество заметно лишь при большом объёме работ или в профессиональной деятельности.
Сколько времени нужно вакуумировать кондиционер?
Время зависит от мощности насоса и объема системы. Обычно для бытового кондиционера достаточно 15–30 минут непрерывной работы насоса. Важно дождаться, пока манометр покажет стабильное глубокое разрежение. После отключения насоса стоит подождать 10–15 минут и проверить, не поднимается ли давление — это может указывать на утечку.
Нужно ли использовать манометр при вакуумировании, и зачем он вообще нужен?
Да, манометр необходим. Он показывает уровень разрежения в системе и позволяет понять, насколько хорошо выполнена откачка. Без него нельзя определить, достигнут ли нужный уровень вакуума, и не происходит ли утечка. Манометр часто идёт в комплекте с вакуумной станцией, но его можно купить и отдельно.
Можно ли использовать автомобильный вакуумный насос для кондиционеров?
Такие насосы не рассчитаны на создание достаточного уровня разрежения, который требуется в холодильных системах. Они могут подойти для грубой откачки, но не обеспечивают нужной степени вакуума и не удаляют влагу должным образом. Лучше использовать насос, специально предназначенный для обслуживания кондиционеров и холодильного оборудования.
