Для точного измерения напряжения в электрической цепи важно правильно подключить вольтметр. Он должен быть включён параллельно с элементом или участком цепи, где производится замер. Подключение последовательно приведёт к искажению данных и возможному повреждению прибора.
Полярность подключения играет ключевую роль при работе с постоянным током: красный провод вольтметра подключают к положительному полюсу, чёрный – к отрицательному или общему проводу. При измерении переменного напряжения соблюдение полярности не обязательно, но рекомендуется следовать маркировке для упрощения считывания результатов.
Выбор диапазона измерения должен соответствовать ожидаемому уровню напряжения. Если устройство оснащено переключателем диапазонов, необходимо начать с максимального значения, постепенно снижая его для повышения точности. При несоблюдении этого правила прибор может выйти из строя или показать ошибочные данные.
Для безопасной работы с сетью напряжением выше 50 В важно использовать вольтметры с соответствующим классом защиты и изоляцией. При измерении в промышленной среде рекомендуется применять приборы с встроенной защитой от перенапряжения и соблюдать правила техники безопасности.
Выбор типа вольтметра для нужного диапазона напряжения
При выборе вольтметра учитывайте максимально измеряемое напряжение, чтобы прибор не выходил за пределы своих технических характеристик. Для бытовых цепей с напряжением до 250 В подходят цифровые мультиметры с диапазоном 0–600 В постоянного или переменного тока.
Для промышленных систем с напряжением выше 600 В требуются специализированные вольтметры с высоким классом изоляции и защитой от перенапряжений. Аналоговые приборы с делителями напряжения удобны при измерениях переменных высоких напряжений, поскольку они допускают настройку чувствительности.
Цифровые вольтметры с функцией авторегулировки диапазона (автоотключением) обеспечивают точность измерений и защищают устройство при случайном подключении к высоким напряжениям.
Для измерения импульсных или нестабильных напряжений выбирайте приборы с высокой частотой дискретизации и низкой погрешностью, иначе данные будут искажены.
Важно, чтобы выбранный вольтметр соответствовал требованиям безопасности и имел сертификацию по стандартам IEC или ГОСТ, особенно при работе с сетями выше 1000 В.
Подготовка инструментов и оборудования для подключения вольтметра
Для точного измерения напряжения необходим цифровой или аналоговый вольтметр с диапазоном, соответствующим измеряемому источнику – от 0 до 600 В для бытовых цепей. Обязательно проверьте исправность измерительных щупов: изоляция должна быть без повреждений, наконечники – не деформированы.
Дополнительно подготовьте: отвертку с изолированной рукояткой для доступа к контактам, мультиметр с функцией вольтметра для проверки правильности подключения, а также защитные перчатки из диэлектрического материала при работе с напряжениями выше 50 В.
Перед подключением убедитесь, что источник питания отключён. Проверьте состояние клемм и проводов: отсутствие коррозии и механических повреждений гарантирует стабильный контакт и безопасность измерений.
Рекомендуется использовать переносной измерительный щиток или клипсы для надёжного закрепления щупов, особенно при длительных замерах, чтобы исключить случайные замыкания и колебания показаний.
Определение точек подключения в электрической цепи

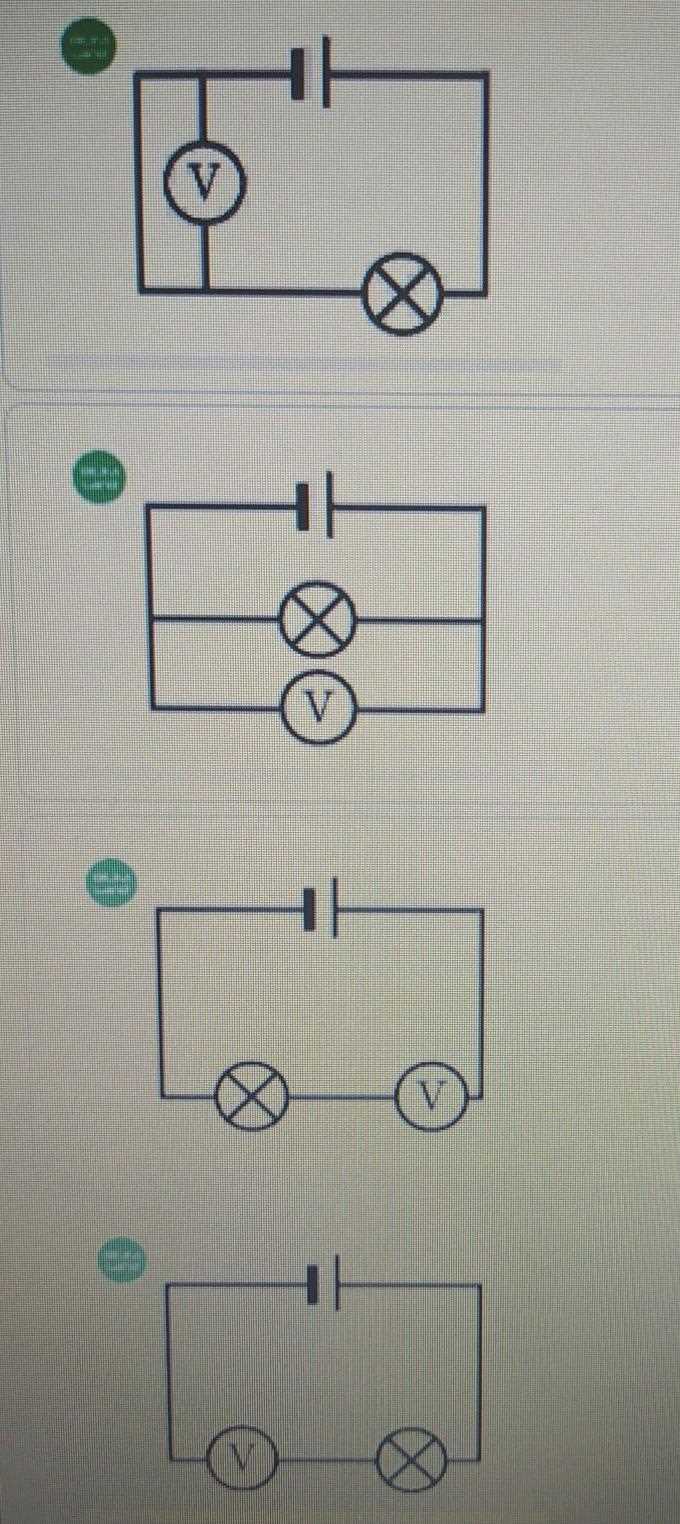

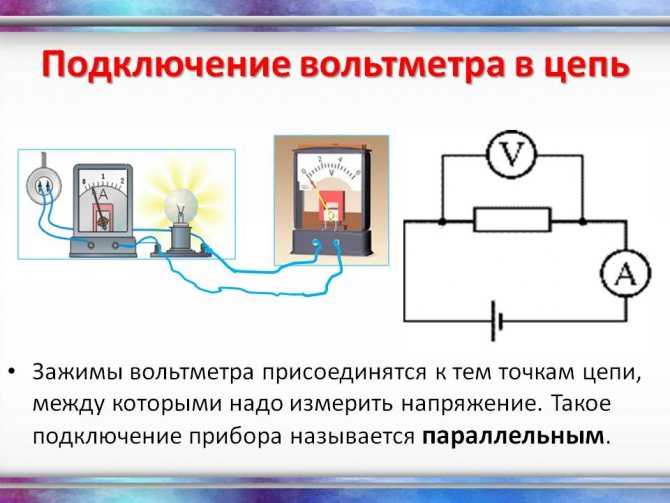

Для корректного измерения напряжения необходимо определить точки подключения вольтметра, учитывая тип цепи и параметры измерения. Вольтметр подключается параллельно участку цепи, на котором требуется определить разность потенциалов.
Опорная точка – это обычно «минус» или общий провод цепи, а вторая точка – точка с требуемым напряжением. В сложных схемах измерения выбирают узлы после ключевых элементов: источников питания, стабилизаторов или нагрузок, чтобы получить точные показания.
При измерении напряжения источника питания подключайте щупы в начале и конце выходного контура, избегая подключения к незащищенным контактам для предотвращения замыканий и повреждений приборов.
В системах с переменным током учитывайте фазу: подключение должно обеспечивать правильную полярность, если это важно для измеряемого параметра. При измерениях в цепях с несколькими источниками выбирайте точки на общей шине или на входе к потребителю.
Используйте изолированные пробники и проверяйте целостность изоляции, чтобы избежать ошибок из-за плохого контакта. В случае сомнений в точках подключения опирайтесь на схему цепи и техническую документацию.
Правильное подключение вольтметра параллельно нагрузке

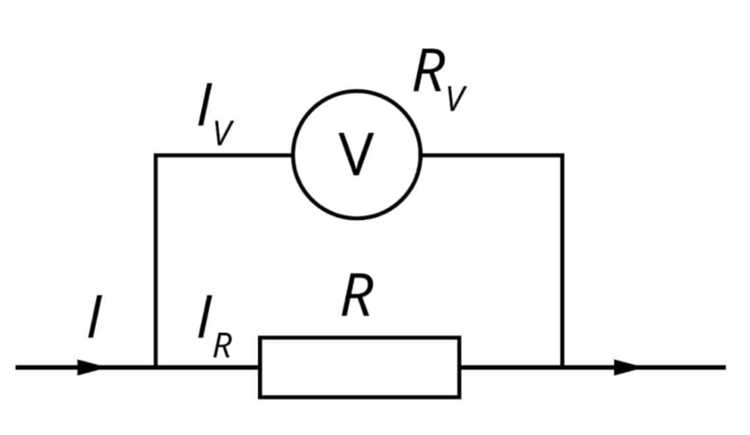

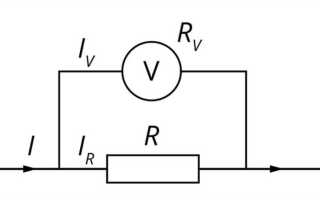

Для точного измерения напряжения вольтметр необходимо подключать строго параллельно нагрузке, чтобы измеряемое напряжение совпадало с напряжением на самой нагрузке.
При подключении к цепи сначала определите точки подключения вольтметра: один контакт должен быть присоединён к положительной клемме нагрузки, другой – к отрицательной (или общей) точке.
Важно использовать провода с минимальным сопротивлением и обеспечить плотный контакт, чтобы не вносить дополнительные падения напряжения и помехи в измерения.
При работе с источниками постоянного напряжения соблюдайте полярность: красный провод вольтметра подключается к положительной точке, чёрный – к отрицательной. Обратное подключение может привести к отрицательным показаниям или повреждению прибора.
В цепях переменного тока следует убедиться, что диапазон вольтметра соответствует уровню напряжения нагрузки и учитывать фазу при подключении.
Нельзя включать вольтметр последовательно, так как он имеет высокое входное сопротивление и нарушит работу цепи, а измерения будут некорректными.
Использование вольтметра с адекватным классом точности и диапазоном, превышающим максимальное напряжение нагрузки, исключает перегрузки и обеспечивает стабильность показаний.
Проверка правильности подключения и безопасности измерений
Перед включением вольтметра убедитесь, что прибор исправен и имеет соответствующий класс точности не ниже 1.0 для бытовых измерений. Контакты измерительных проводов должны быть чистыми и надежно закреплены, без признаков окисления или повреждений.
Подключайте вольтметр параллельно нагрузке, строго соблюдая полярность: красный провод к положительной клемме, черный – к отрицательной или земле. Несоблюдение полярности может привести к неверным показаниям или повреждению прибора.
Перед измерением проверьте напряжение на мультиметре в режиме вольтметра переменного или постоянного тока, соответствующем источнику питания. Максимально допустимое напряжение для большинства бытовых вольтметров – 600 В.
Не превышайте этот предел и избегайте контакта с оголёнными проводами. Используйте защитные перчатки и при работе с высоким напряжением – диэлектрические коврики.
При работе с промышленным оборудованием дополнительно используйте устройства защиты, такие как ограничители тока и автоматические выключатели. Измерения проводите только при выключенном оборудовании, если это не противоречит требованиям диагностики.
Интерпретация показаний и устранение возможных ошибок
- Если значение напряжения отличается от ожидаемого более чем на 5 %, проверьте точность подключений, целостность проводов и контактные соединения.
- При скачках показаний обратите внимание на качество контакта щупов с измеряемыми точками. Окисление или слабое прижатие значительно искажает результат.
- Если вольтметр показывает напряжение при отключённой нагрузке, проверьте наличие паразитных наводок и наведённых потенциалов от соседних цепей.
- Отрицательное значение на дисплее указывает на неправильную полярность подключения. Поменяйте местами щупы.
- При измерении переменного напряжения убедитесь, что выбран соответствующий режим работы прибора (AC или ~).
Чтобы исключить влияние внешних факторов:
- Измеряйте напряжение при отключённых или минимальных помехах от работающего оборудования.
- Не допускайте касания проводов руками в процессе измерения, особенно при высоких напряжениях.
- Используйте экранированные провода при работе в условиях электромагнитных помех.
Регулярно проверяйте вольтметр на калибровочном источнике опорного напряжения. Погрешность бытовых цифровых моделей допустима в пределах ±0,5–1 % от измеряемого значения. При превышении – требуется корректировка или замена прибора.
Вопрос-ответ:
Можно ли подключить вольтметр последовательно с нагрузкой?
Нет, так подключать вольтметр нельзя. Этот прибор рассчитан на параллельное подключение к точкам цепи, между которыми нужно измерить напряжение. Если включить его последовательно, это нарушит работу схемы и может повредить сам прибор. Вольтметр имеет высокое внутреннее сопротивление, поэтому при последовательном подключении ток в цепи станет крайне малым или прекратится совсем.
Как подключить вольтметр к автомобильному аккумулятору?
Для измерения напряжения на аккумуляторе вольтметр подключается двумя проводами: плюсовой провод — к положительной клемме аккумулятора, минусовой — к отрицательной. Перед подключением убедитесь, что диапазон измерений прибора соответствует напряжению аккумулятора (обычно около 12 вольт). Если используется цифровой вольтметр с внешним питанием, важно правильно соединить его общий провод с массой автомобиля или с отрицательной клеммой аккумулятора.
Почему нельзя подключать вольтметр напрямую к розетке без делителя или предохранителя?
Розетка — источник переменного напряжения 220 вольт, а большинство бытовых вольтметров рассчитаны на измерение значительно меньших значений или требуют специальной схемы подключения. Подключение напрямую может привести к выходу прибора из строя и даже возгоранию. Чтобы безопасно измерить напряжение в розетке, используют вольтметры с подходящим диапазоном или специальные измерительные устройства с защитой и предохранителями. Самостоятельное подключение без понимания конструкции и характеристик прибора крайне опасно.
Чем отличаются цифровой и аналоговый вольтметры при подключении?
Основное различие — в способе отображения результата. Цифровой вольтметр показывает точное значение напряжения на экране, тогда как аналоговый — отклонением стрелки на шкале. Подключаются оба типа одинаково: параллельно к участку цепи, напряжение на котором измеряется. Однако цифровые модели обычно имеют полярность подключения — нужно следить, чтобы плюсовой провод соединялся с положительной точкой цепи. У аналоговых вольтметров также есть плюсовая и минусовая клеммы, но при переполюсовке стрелка будет отклоняться в обратную сторону или останется на месте.
