Диэлектрическая постоянная – безразмерная величина, характеризующая способность материала накапливать электрическую энергию в электрическом поле. Она определяется как отношение электрической восприимчивости среды к вакуумной, и не имеет собственных физических единиц измерения.
В научных расчетах и технической документации диэлектрическую постоянную обычно обозначают символом ε или ε_r. Для сравнения свойств различных материалов используется именно относительная диэлектрическая постоянная, которая всегда выражается в безразмерной форме. Абсолютная диэлектрическая постоянная ε_0, характеризующая вакуум, имеет размерность Ф/м (фарад на метр), но она не является мерой самой диэлектрической постоянной.
При работе с измерениями и расчетами важно учитывать, что величина ε_r часто зависит от частоты и температуры. Для точного анализа материалов и конструкторских решений необходимы данные, полученные при конкретных условиях, что влияет на выбор стандартов и методов измерения.
Рекомендуется использовать международные стандарты и справочные данные для корректного применения диэлектрической постоянной в инженерных задачах, особенно при проектировании конденсаторов, изоляторов и электронных компонентов, где точность и однозначность интерпретации имеют решающее значение.
Определение и смысл диэлектрической постоянной в физике
Физически диэлектрическая постоянная отражает степень поляризации среды под воздействием внешнего электрического поля. Чем выше значение ε, тем сильнее материал способствует накоплению электрического заряда на своих молекулах, снижая эффективную силу поля внутри.
Важность этой величины проявляется в расчётах емкостных элементов и анализе электростатических процессов. Для вакуума ε=1, для большинства диэлектриков ε варьируется от 2 до 10³ в зависимости от структуры и частоты внешнего поля.
Измерение диэлектрической постоянной проводят с помощью методов емкостного зонда или резонансных техник, при этом следует учитывать температурную зависимость и частотные характеристики материала.
При проектировании электрических устройств, таких как конденсаторы и изоляторы, выбор материала с нужным значением ε обеспечивает оптимальный баланс между ёмкостью и потерями энергии.

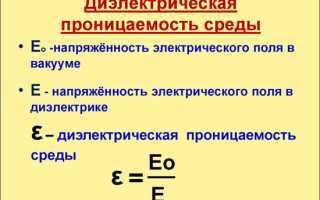

Соотношение диэлектрической постоянной с электрической проницаемостью

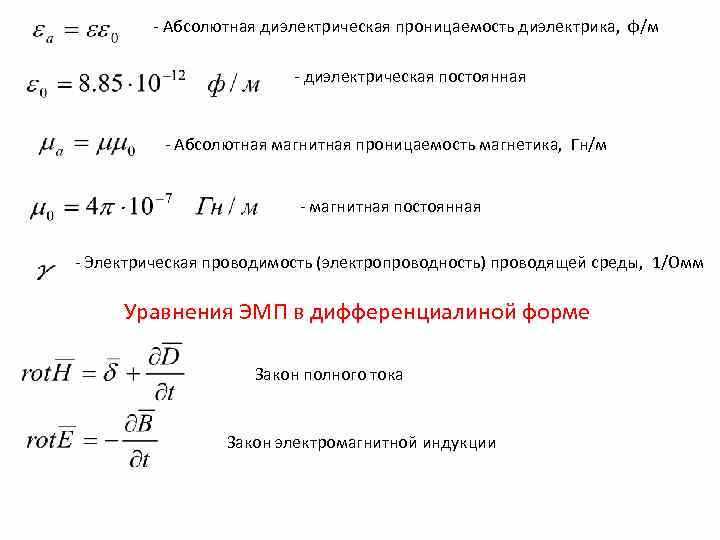

Диэлектрическая постоянная ε_r (относительная диэлектрическая проницаемость) связана с электрической проницаемостью среды ε абсолютным значением, выражаемым в Ф/м (фарадах на метр). Это соотношение записывается как ε = ε_r · ε_0, где ε_0 – электрическая проницаемость вакуума, равная приблизительно 8,854·10-12 Ф/м.
Относительная диэлектрическая постоянная ε_r – безразмерная величина, характеризующая способность материала уменьшать электрическое поле внутри себя по сравнению с вакуумом. Абсолютная проницаемость ε показывает реальную емкостную характеристику среды в системе СИ.
При расчетах емкости конденсаторов и анализе электромагнитных процессов важно использовать именно абсолютную проницаемость, поскольку она учитывает как свойства среды, так и фундаментальную константу ε_0. Для инженерных расчетов обычно сначала определяют ε_r экспериментально или из справочных данных, затем вычисляют ε для дальнейшего применения.
В вакууме ε_r = 1, следовательно, ε = ε_0. Для диэлектриков ε_r варьируется от единицы до нескольких тысяч (например, у воды ε_r ≈ 80 при комнатной температуре). Значения ε_r напрямую влияют на величину электрической емкости и скорость распространения электромагнитных волн в среде.
Рекомендуется при моделировании и проектировании учитывать точные значения ε_r при конкретных условиях (температура, частота поля), так как они могут значительно изменяться и влиять на конечные параметры устройств.
Применение безразмерной единицы в измерении диэлектрической постоянной
Безразмерный характер диэлектрической постоянной упрощает инженерные расчёты и моделирование электрических свойств материалов, исключая необходимость преобразования единиц. Это особенно важно при разработке конденсаторов, изоляторов и других электротехнических элементов, где ε напрямую влияет на ёмкость и потери.
Использование безразмерного значения облегчает интеграцию диэлектрической постоянной в формулы, такие как C = εε₀A/d, где ε₀ – абсолютная диэлектрическая проницаемость вакуума (в Ф/м), а остальные параметры выражены в системе СИ. При этом ε не требует дополнительных преобразований.
Рекомендуется применять безразмерную диэлектрическую постоянную при сравнении материалов с целью выбора оптимального для конкретных условий эксплуатации, поскольку она отражает относительную способность материала к поляризации в электрическом поле.
В научных исследованиях и промышленности безразмерное значение диэлектрической постоянной облегчает стандартизацию данных и обеспечивает однозначность результатов при обмене информацией между лабораториями и производственными предприятиями.
Методы измерения диэлектрической постоянной в лабораторных условиях
Конденсаторный метод основан на измерении емкости конденсатора с диэлектриком между обкладками. Измерения проводят при частотах от единиц Герц до нескольких мегагерц с помощью LCR-метра. Диэлектрическая постоянная определяется по формуле ε = C / C₀, где C – емкость с диэлектриком, C₀ – емкость вакуумного конденсатора с такими же геометрическими параметрами.
Резонансный метод применяется на СВЧ-частотах. Образец помещают в резонатор, измеряют резонансную частоту и добротность с и без образца. По изменению параметров рассчитывают диэлектрическую постоянную и тангенс угла потерь. Точность метода зависит от качества резонатора и точности измерений частоты.
Импедансный метод основан на анализе комплексного сопротивления образца. С помощью векторного анализатора цепей или LCR-метра измеряют активную и реактивную составляющие импеданса. Диэлектрическая постоянная вычисляется через отношение реактивной составляющей к частоте и геометрии образца.
Метод Тонка использует измерение изменения электрической емкости тонкой пленки при воздействии переменного электрического поля. Образец закрепляют на электродах, и измерения ведутся в диапазоне от килогерц до мегагерц. Метод применим для материалов с малой толщиной и требует контроля температуры.
Рекомендации: для повышения точности необходимо минимизировать влияние паразитных емкостей и проводить калибровку приборов с эталонными материалами. Температурный режим измерений следует строго контролировать, так как диэлектрическая постоянная чувствительна к изменениям температуры. Частотный диапазон измерений выбирается в соответствии с областью применения материала.
Единицы измерения в различных системах СИ и СГС
- Система СИ (Международная система единиц):
- Диэлектрическая постоянная ε определяется как отношение абсолютной диэлектрической проницаемости ε к ε0 – диэлектрической проницаемости вакуума.

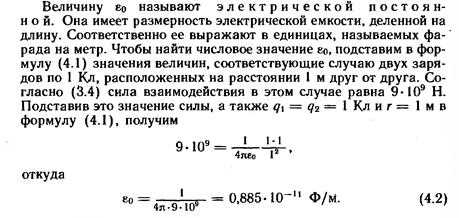

- Диэлектрическая проницаемость вакуума ε0 фиксирована и равна приблизительно 8,854×10-12 Ф/м (фарад на метр).
- Абсолютная диэлектрическая проницаемость измеряется в Ф/м, однако ε как отношение является безразмерной величиной.
- При расчётах с использованием ёмкости, напряжённости поля и других электрофизических параметров обязательно применять коэффициенты, учитывающие ε0 и единицы СИ.
- Система СГС (сантиметр-грамм-секунда), в частности СГС-ЭСU (электростатическая система единиц):
- В СГС-ЭСU диэлектрическая проницаемость вакуума условно равна 1, вследствие чего абсолютная и относительная диэлектрическая проницаемость совпадают.
- Основные единицы электричества и напряжённости поля выражаются в статвольтах, статкулонах и прочих специфических единицах, отличающихся от СИ.
- Из-за отсутствия фиксированного ε0 в этой системе диэлектрическая постоянная воспринимается непосредственно как коэффициент пропорциональности, не имеющий единиц измерения.
- Перевод из СГС в СИ требует учёта множителей порядка 10-9 – 10-12 в зависимости от конкретной электрической величины.
Для точного сравнения и конвертации физических параметров между системами необходимо:
- Использовать значения ε0 = 8,854×10-12 Ф/м для СИ, отсутствующие в СГС.
- Приводить все измерения к безразмерной форме, выделяя диэлектрическую постоянную как отношение, исключающее размерности.
- При расчетах в СГС применять коэффициенты преобразования, учитывающие разницу в определениях и единицах.
- Всегда указывать систему единиц при публикации или передаче данных для предотвращения ошибок интерпретации.
Использование диэлектрической постоянной в инженерных расчетах
Диэлектрическая постоянная (ε_r) определяет способность материала накапливать электрическую энергию в электрическом поле и напрямую влияет на характеристики конденсаторов, изоляционных систем и других электротехнических устройств.
В расчетах емкости конденсаторов используют формулу: C = ε_0 × ε_r × (S / d), где ε_0 – электрическая постоянная (8,854·10⁻¹² Ф/м), S – площадь обкладок, d – расстояние между ними. Точное значение ε_r для выбранного диэлектрика обеспечивает корректность вычисления емкости и, следовательно, рабочих параметров устройства.
При проектировании изоляции кабелей и трансформаторов ε_r влияет на распределение электрического поля внутри материала, что позволяет предсказать уровни напряженности и предотвратить пробои. Значения ε_r используются для моделирования электромагнитных процессов с помощью программ конечных элементов, повышая точность расчетов.
В микроволновой технике и высокочастотных цепях диэлектрическая постоянная определяет скорость распространения электромагнитных волн в среде и коэффициент отражения на границе раздела. Инженерам необходимо учитывать ε_r при расчете длины волны и параметров передачи сигналов для минимизации потерь и искажений.
Рекомендуется использовать экспериментально определённые значения ε_r при рабочих частотах и температурах, так как диэлектрическая постоянная изменяется с этими параметрами. Для точных расчетов учитывают также диссипативную составляющую (диэлектрические потери), выражаемую через тангенс угла диэлектрических потерь tgδ.
Преобразование и пересчет значений диэлектрической постоянной между системами единиц
В системе СИ диэлектрическая проницаемость среды выражается как ε = ε_r · ε_0, где ε_0 = 8,854187817·10⁻¹² Ф/м – электрическая постоянная вакуума. В СГС (сантиметр-грамм-секунда) абсолютная диэлектрическая проницаемость измеряется без учёта ε_0, поэтому для пересчета из СГС в СИ необходимо умножить значение на ε_0, чтобы получить проницаемость в Ф/м.
Для пересчета между системами применяют формулу: ε_СИ = ε_СГС × 4π × 10⁻⁹, где 4π × 10⁻⁹ Ф/м – коэффициент перехода, учитывающий разницу в физических константах и размерности единиц. Обратный переход требует деления на этот коэффициент.
При работе с относительной диэлектрической постоянной (ε_r) пересчет не требуется, так как она является безразмерной и одинаково определяется в любых системах.
В случае использования единиц СГС-ЭСU (электростатическая система единиц) важно помнить, что электрическая постоянная в ней равна единице, а в системе СИ – 8,854187817·10⁻¹² Ф/м, что влияет на числовые значения абсолютных проницаемостей и требует корректного масштабирования.
При расчетах с использованием диэлектрической постоянной необходимо четко указывать систему единиц, чтобы избежать ошибок при конвертации, особенно в научных публикациях и инженерных расчетах.
Вопрос-ответ:
Какая единица измерения используется для диэлектрической постоянной?
Диэлектрическая постоянная — это безразмерная величина, то есть она не имеет единиц измерения. Это отношение электрической проницаемости вещества к электрической проницаемости вакуума.
Почему диэлектрическая постоянная считается безразмерной величиной?
Диэлектрическая постоянная определяется как отношение двух однородных физических величин — электрической проницаемости среды и электрической проницаемости вакуума. Поскольку обе величины имеют одинаковую размерность, их отношение не имеет размерности и является безразмерной числовой характеристикой.
Можно ли выразить диэлектрическую постоянную в фарадах на метр (Ф/м)?
Нет, диэлектрическую постоянную нельзя выразить в фарадах на метр. Электрическая проницаемость среды имеет размерность Ф/м, однако диэлектрическая постоянная — это отношение этой проницаемости к проницаемости вакуума, из-за чего она становится безразмерной величиной.
Как связаны диэлектрическая постоянная и электрическая проницаемость материала?
Диэлектрическая постоянная — это числовое значение, показывающее, во сколько раз электрическая проницаемость данного материала превышает проницаемость вакуума. Проще говоря, электрическая проницаемость — это физическая величина с размерностью, а диэлектрическая постоянная — её относительная величина без единиц измерения.
