В чем измеряется электрическое поле

В чем измеряется электрическое поле

Электрическое поле описывается силой, действующей на электрический заряд, и измеряется через напряжённость поля. Основной единицей измерения электрического поля в Международной системе единиц (СИ) является вольт на метр (В/м). Она отражает разницу потенциалов в вольтах, приходящуюся на один метр пространства, что напрямую связано с силой, воздействующей на заряд.

В ряде задач, особенно в прикладной электронике и электростатике, используется также единица ньютон на кулон (Н/Кл), которая эквивалентна В/м, но акцентирует внимание на силовом аспекте поля. Для измерения малых величин электрического поля применяются производные единицы и префиксы, такие как милливольт на метр (мВ/м) или киловольт на метр (кВ/м), позволяющие с высокой точностью фиксировать параметры в различных диапазонах.

При выборе единицы измерения важно учитывать контекст задачи и специфику оборудования. В приборах, используемых для диагностики и мониторинга, предпочтительнее единицы, позволяющие удобно интерпретировать значения без дополнительных преобразований. Также существенным фактором является соответствие нормативным требованиям и международным стандартам, которые определяют допустимые пределы и способы калибровки приборов измерения электрического поля.

Определение вольта на метр как основной единицы электрического поля

Единица В/м является основополагающей для количественной оценки электрического поля в Международной системе единиц (СИ). Она обеспечивает прямую связь между напряжением и геометрией пространства, что критично при анализе электростатических и электродинамических процессов.

Практически, измерение вольт на метр применяется для оценки влияния поля на материалы, устройства и живые организмы. Значения напряжённости от нескольких В/м до десятков кВ/м фиксируются в технических системах, включая линии электропередач и радиочастотные установки.

При расчетах и моделировании важно учитывать, что напряжённость поля является векторной величиной, а вольт на метр измеряет модуль этого вектора. Для точности измерений рекомендуется использовать специализированные электрометрические приборы с калибровкой по стандартным эталонам СИ.

Таким образом, В/м служит не только физической единицей, но и инструментом стандартизации и контроля параметров электрических полей в инженерных и научных задачах.

Перевод единиц измерения электрического поля в международной системе SI

Перевод единиц измерения электрического поля в международной системе SI

Электрическое поле в системе СИ измеряется в вольтах на метр (В/м). Для перевода из других единиц в В/м необходимо учитывать размерность напряжённости поля, выраженную как отношение электрического потенциала к длине.

Частая единица в старой системе – вольт на сантиметр (В/см). Чтобы перевести В/см в В/м, следует умножить значение на 100, поскольку 1 м = 100 см. Например, 5 В/см = 500 В/м.

В системах, использующих статвольт на сантиметр (стВ/см), характерных для СГС-системы, перевод требует дополнительного множителя, учитывающего разницу в определении потенциала и длины. 1 стВ/см примерно равен 299.79 В/м.

Для преобразования из киловольт на метр (кВ/м) в В/м достаточно умножить на 1000. Так, 0.2 кВ/м соответствует 200 В/м.

При практических измерениях рекомендуется приводить результаты к В/м для унификации данных и совместимости с международными стандартами. Использование В/м упрощает сравнение характеристик материалов и устройств, а также расчёты в электронике и электротехнике.

Вычислительные программы и приборы часто требуют ввода данных именно в СИ, поэтому автоматизация перевода и проверка корректности единиц повышают точность расчетов. В случаях сомнений в исходной единице измерения следует применять калибровку или сверку с нормативными документами.

Связь между напряженностью поля и единицами измерения

Связь между напряженностью поля и единицами измерения

Напряжённость электрического поля (обозначается E) измеряется в вольтах на метр (В/м) в системе СИ. Это отношение напряжения (потенциальной разности) к расстоянию, на котором это напряжение создаёт поле.

  • 1 В/м равен напряжённости поля, при которой потенциал меняется на 1 В на участке длиной 1 метр.
  • В СГС (сантиметр-грамм-секунда) используется единица «статвольт на сантиметр» (стВ/см), где 1 стВ/см ≈ 300 В/м.

Для точных измерений важно правильно учитывать используемую систему единиц, поскольку переход между СИ и СГС требует умножения или деления на коэффициенты порядка сотен.

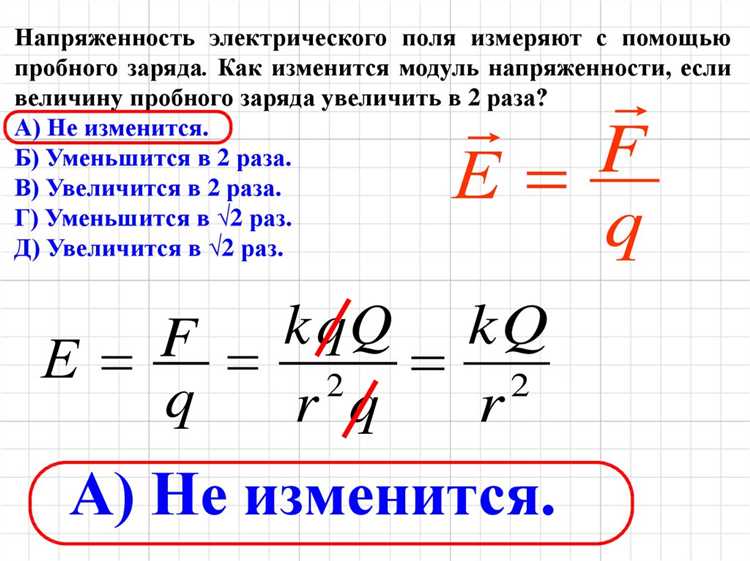

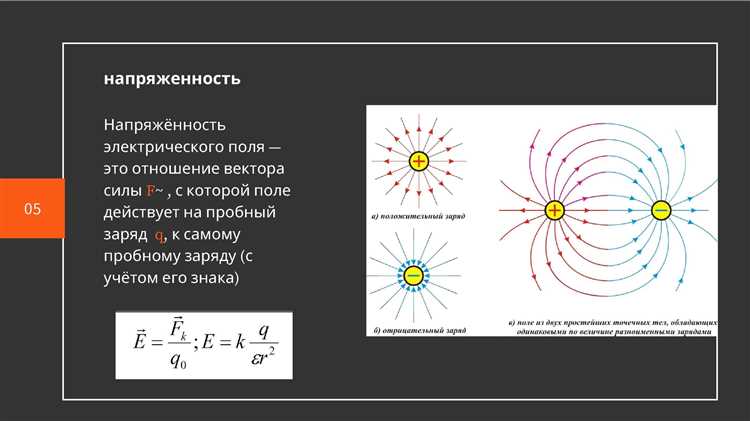

  1. При расчётах в системе СИ напряжённость E определяется как векторная величина, выражаемая формулой: E = F/q, где F – сила, действующая на заряд q.
  2. Величина E характеризует силу, с которой поле воздействует на заряд, и напрямую зависит от выбранных единиц измерения.
  3. Использование В/м обеспечивает универсальность и совместимость с другими электрическими единицами, такими как Вольт и Ом.

Рекомендации при работе с напряжённостью поля:

  • Всегда указывайте систему единиц для предотвращения ошибок при интерпретации данных.
  • При переходе из СГС в СИ умножайте значения в стВ/см на 300 для получения В/м.
  • Используйте вольт на метр для анализа и проектирования современных электрических систем и приборов.

Использование киловольта на метр для измерения высоковольтных полей

Киловольт на метр (кВ/м) – стандартная единица измерения напряжённости электрического поля в высоковольтных установках и линиях электропередачи. Она отражает величину напряжения в киловольтах, приходящуюся на один метр расстояния, что позволяет оценивать интенсивность поля с высокой точностью.

Особенности применения кВ/м в высоковольтных полях:

  • Используется для оценки безопасных расстояний от оборудования с напряжением свыше 1 кВ.
  • Обеспечивает контроль уровня изоляции и предупреждение электрических пробоев.
  • Позволяет проводить измерения в условиях промышленной электробезопасности и технической диагностики.
  • Применяется в стандартах и нормативных документах по эксплуатации высоковольтных объектов.

Рекомендации по измерению и интерпретации:

  1. Для точных измерений используется специальное оборудование – электрометры и зондовые датчики, откалиброванные именно в кВ/м.
  2. Измерения проводят в нескольких точках, чтобы выявить максимальные значения поля и оценить распределение напряжённости.
  3. При значениях выше 10 кВ/м требуется усиленная защита и соблюдение норм по дистанциям для персонала.
  4. Регулярный мониторинг кВ/м помогает своевременно выявлять отклонения в работе оборудования и снижать риски аварий.

Применение киловольта на метр в высоковольтных полях – ключевой элемент контроля безопасности и технического состояния электрических систем с напряжением от десятков киловольт и выше.

Особенности измерения электрического поля в статическом режиме

Особенности измерения электрического поля в статическом режиме

Для измерения электрического поля в статическом режиме применяются приборы с высокой чувствительностью к постоянным напряжённостям, такие как электрометры и электростатические вольтметры. Важно учитывать, что поле не должно изменяться во времени, иначе результаты будут искажены.

Приборы требуют тщательной калибровки с использованием стандартных образцов напряжённости поля, например, плоскопараллельных пластин с известным напряжением и расстоянием между ними. Допускается погрешность не более 1% от измеряемого значения.

Измерения проводят в условиях минимального внешнего влияния – отсутствия электромагнитных помех и влажности воздуха ниже 60%, чтобы избежать ионизации и утечек тока. Температурный диапазон эксплуатации приборов обычно ограничен от +10°C до +35°C, что снижает нестабильность показаний.

Для исключения влияния собственных зарядов датчика используется регулярное разрядное заземление и экранирование измерительной зоны. Рекомендуется фиксировать результаты после стабилизации прибора, что занимает до 5 минут.

При измерении напряжённости электрического поля в диапазоне от 10 В/м до 10⁶ В/м необходимо выбирать приборы с соответствующим классом точности и диапазоном, чтобы предотвратить перегрузку или недостаточную чувствительность.

Расположение измерительного устройства должно обеспечивать минимальное искажение поля: датчик устанавливают на изолирующем основании, исключая металлические предметы в радиусе не менее 0,5 м.

Применение единиц измерения электрического поля в радиотехнике

Применение единиц измерения электрического поля в радиотехнике

В радиотехнике электрическое поле оценивается в вольтах на метр (В/м), что позволяет количественно характеризовать напряженность поля в пространстве. Измерение этой величины критично для расчета уровней излучения антенн, оценки помех и обеспечения электромагнитной совместимости устройств.

Напряженность электрического поля влияет на чувствительность и селективность радиоприемников. В диапазоне В/м задаются пороговые значения для допустимого уровня сигнала, что помогает в настройке усилителей и фильтров. При проектировании систем связи учитывают максимальные значения поля для предотвращения насыщения приемников и искажений сигнала.

Для контроля параметров излучения антенн применяют специализированные измерительные приборы, калиброванные в В/м, что обеспечивает точность оценки реальной мощности излучения и позволяет соблюдать нормы безопасности электромагнитного излучения.

При моделировании распространения радиоволн используют напряженность электрического поля как ключевой параметр для прогнозирования зоны покрытия и оценки влияния препятствий. В системах сотовой связи измерения в В/м необходимы для оптимизации расположения базовых станций и повышения качества сигнала.

Рекомендации по измерению включают использование антенн-зондов с высокой точностью и минимальным искажением сигнала. При калибровке оборудования важно применять стандарты, обеспечивающие воспроизводимость показаний в разных условиях.

Методы калибровки приборов для измерения электрического поля

Методы калибровки приборов для измерения электрического поля

Калибровка приборов для измерения электрического поля проводится с использованием эталонных генераторов напряжения и стандартных полей с известной величиной и направлением. Один из распространённых методов – применение калибровочной камеры с плоскими параллельными электродами, создающими однородное электрическое поле. Прибор устанавливают между электродами, подают известное напряжение и фиксируют отклик. Соотношение измеренного сигнала и приложенного поля служит коэффициентом калибровки.

Другой метод основан на сравнении с эталонным измерителем, прошедшим сертификацию в национальных метрологических центрах. Приборы сравнивают в одинаковых условиях на одинаковом поле, регистрируя расхождения для корректировки показаний.

Для высокочастотных измерений применяют метод импульсной калибровки, когда прибор подвергается воздействию кратковременного импульса с известной амплитудой и формой. Этот метод учитывает временные характеристики чувствительности и помогает устранить искажения при измерениях переменного поля.

Калибровка в диапазоне низких напряжений требует использования сверхчувствительных эталонов и экранированных камер для исключения влияния внешних электромагнитных шумов. Рекомендуется проводить калибровку при стабильных температурных условиях, поскольку характеристики чувствительности приборов изменяются с температурой.

Для обеспечения достоверности результатов калибровку необходимо повторять не реже одного раза в год, а также после механических повреждений или ремонта. В документации приборов указываются допустимые погрешности, которые после калибровки не должны превышать установленных норм, обычно менее 1–2% от измеряемого значения.

Ошибки и погрешности при измерении электрического поля и влияние единиц измерения

Ошибки и погрешности при измерении электрического поля и влияние единиц измерения

Измерительные приборы, работающие в диапазоне от десятков до сотен Вольт на метр (В/м), испытывают значительное влияние шумов при использовании микровольтметров. Погрешность в этом случае может достигать 5-10% из-за недостаточной чувствительности. При измерениях в кВ/м повышается роль калибровки и стабильности генератора поля, ошибки могут составлять до 3%.

Использование разных единиц измерения, например, В/м и кВ/см, требует строгого контроля точности пересчёта. Ошибки конвертации в 0,1-0,2% при высокой точности измерений приводят к искажениям, особенно при аналитических расчетах и сравнении данных из разных источников. Рекомендуется применять стандартные международные единицы СИ – В/м, чтобы минимизировать конверсионные ошибки.

Влияние паразитных ёмкостей и индуктивностей в измерительных цепях приводит к фазовым сдвигам и искажениям амплитуды сигнала, особенно при высокочастотных измерениях. Для снижения таких ошибок применяется экранирование и использование активных электродов с низкой входной емкостью.

Температурные изменения среды и материала сенсора вызывают дрейф показаний до 0,05% на градус Цельсия. При прецизионных измерениях требуется термостабилизация или компенсация в программном обеспечении.

Для уменьшения погрешностей при сравнении данных, полученных в разных единицах, следует применять однозначно определённые формулы пересчёта с учётом физических констант и масштабных коэффициентов. Игнорирование этого приводит к систематическим ошибкам, недопустимым в инженерных и научных расчетах.

Вопрос-ответ:

Какие основные единицы измерения электрического поля используются в физике?

В физике электрическое поле обычно измеряется в вольтах на метр (В/м). Эта единица показывает, какое напряжение приходится на один метр расстояния в пространстве, где действует поле. В некоторых случаях для удобства могут использоваться другие единицы, но именно В/м является стандартной в международной системе СИ.

Почему электрическое поле выражают через вольты на метр, а не просто в вольтах?

Вольт сам по себе обозначает разность потенциалов, то есть энергию на единицу заряда. Электрическое поле — это векторная величина, описывающая силу, действующую на заряд в пространстве. Поэтому важно учитывать, насколько быстро изменяется потенциал в пространстве, то есть напряжённость поля. Вольты на метр показывают именно эту скорость изменения потенциала вдоль определённого направления.

Есть ли альтернативные системы измерения для электрического поля, помимо вольт на метр?

Да, в некоторых учебных или инженерных контекстах можно встретить другие единицы, например, киловольты на сантиметр (кВ/см) или милливольты на метр (мВ/м). Эти варианты применяются для удобства измерений в зависимости от масштабов поля. Однако в международной практике стандартной остаётся единица В/м.

Как влияет выбор единицы измерения электрического поля на практические расчёты?

Выбор единицы измерения напрямую влияет на точность и удобство работы с данными. Если использовать неподходящую единицу, можно легко ошибиться в порядке величины поля. Например, измерение сильных полей в вольтах на метр может быть неудобным, поэтому часто переходят к киловольтам на сантиметр. Главное — всегда проверять, чтобы все параметры были в согласованных единицах, чтобы избежать ошибок в расчетах.

Какие особенности нужно учитывать при измерении электрического поля в разных средах?

Электрическое поле ведёт себя по-разному в различных материалах из-за их электрических свойств, таких как диэлектрическая проницаемость. Это влияет на эффективную напряжённость поля. При измерении важно учитывать, что в вакууме и в материальных средах единица В/м одна и та же, но само значение поля может значительно отличаться из-за влияния среды. Поэтому для точных измерений часто используют поправочные коэффициенты.
