Второе правило Кирхгофа – фундаментальный закон, описывающий распределение напряжений в замкнутом контуре электрической цепи. Оно утверждает, что алгебраическая сумма всех напряжений в любом замкнутом цикле равна нулю. Это правило базируется на законе сохранения энергии и применяется для анализа сложных цепей с несколькими источниками и сопротивлениями.
Применение второго правила Кирхгофа позволяет сформулировать уравнения, необходимые для расчёта токов и напряжений в ветвях цепи. Для практического использования важно правильно выбрать направление обхода контура и учитывать полярность напряжений источников и падений на элементах. Ошибки в знаках приводят к неправильным результатам.
Рекомендации по использованию: перед составлением уравнений нужно выделить все независимые контуры цепи, определить направления токов, задать условные направления обхода и внимательно фиксировать знаки напряжений. Использование второго правила Кирхгофа совместно с первым правилом значительно упрощает решение систем уравнений в электротехнических задачах.

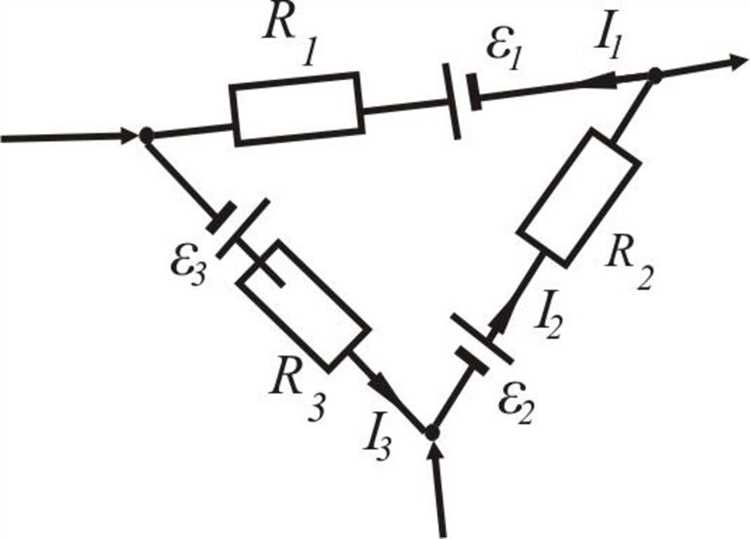

Как применять второе правило Кирхгофа для расчёта сложных замкнутых контуров
Второе правило Кирхгофа (закон напряжений) утверждает, что алгебраическая сумма падений напряжений в любом замкнутом контуре равна нулю. Для расчёта сложных цепей необходимо выделить все независимые замкнутые контуры. Каждый контур рассматривается отдельно, записывая уравнение по сумме напряжений, учитывая полярность и направление обхода.
Выбор направления обхода (по часовой или против часовой стрелки) должен быть единообразным для каждого контура. Напряжение на источниках принимается со знаком плюс, если обход совпадает с направлением ЭДС, и минус – если против. Для падений напряжения на резисторах знак определяется согласно закону Ома: падение положительно, если ток и обход совпадают по направлению.
Для сложных схем с несколькими контурами используют метод контурных токов. Назначают токи, протекающие по контурам, записывают уравнения второго закона Кирхгофа для каждого. Токи в общих ветвях выражают через контурные токи соответствующих контуров с учётом направления. Система уравнений решается методом подстановки, матричным методом или с помощью вычислительных средств.
При наличии источников с внутренним сопротивлением напряжения рассчитывают с учётом падения напряжения на этом сопротивлении. Для контура с несколькими источниками ЭДС учитывают суммарное напряжение с правильным знаком.
В случае многоконтурных схем важно проверять независимость контуров, чтобы не записать лишние уравнения. Оптимально выбирать минимальный набор контуров, покрывающий всю схему. Это снижает количество уравнений и упрощает вычисления.
Результатом применения второго правила Кирхгофа является система уравнений, из которой определяются значения токов и напряжений в элементах цепи, что позволяет провести точный анализ сложных электрических схем.
Что учитывать при выборе направления обхода контура
Направление обхода контура выбирается произвольно, но с учетом удобства анализа и упрощения расчетов. Важно сохранить выбранное направление для всех элементов контура во время применения второго правила Кирхгофа.
Совместимость с направлением токов. Обычно направление обхода выбирается совпадающим с направлением одного из известных токов в цепи. Это упрощает определение знаков падений напряжения на резисторах и ЭДС.
Единообразие знаков. При обходе в одном направлении падения напряжения на резисторах считаются положительными, если направление обхода совпадает с направлением тока через данный резистор, и отрицательными – при обратном. Аналогично для ЭДС – знак зависит от ориентации обхода относительно полюсов источника.
Избегание сложных выражений. Выбор обхода против часовой стрелки или по часовой не влияет на итог, но предпочтительнее направление, которое снижает количество отрицательных слагаемых в уравнении.
Учет нескольких контуров. В сложных схемах для каждого контура выбирают направление обхода отдельно, но желательно, чтобы направления соседних контуров были согласованы для упрощения составления системы уравнений.
Выбор направления обхода не влияет на правильность результата, но влияет на удобство и скорость расчетов.
Как правильно учитывать знаки напряжений источников и падений напряжения
При применении второго правила Кирхгофа (правила напряжений) важно чётко определить направление обхода контура и ориентировку напряжений. Ошибки в учёте знаков приводят к неправильным уравнениям и неверным результатам.
- Выберите направление обхода контура (по часовой или против часовой стрелки) и придерживайтесь его во всех расчетах.
- Напряжения источников учитывайте со знаком, зависящим от направления обхода относительно полярности источника:
- Если обход входит в положительный полюс источника и выходит из отрицательного – знак напряжения положительный (+).
- Если обход входит в отрицательный полюс, а выходит из положительного – знак отрицательный (−).
- Падения напряжения на пассивных элементах (резисторах, индуктивностях, ёмкостях) определяйте по направлению тока:
- Если направление обхода совпадает с направлением тока в элементе, то падение напряжения считается положительным (+).
- Если направление обхода противоположно направлению тока, падение напряжения учитывайте со знаком минус (−).
- Не смешивайте направление обхода и направление токов. Указанное направление обхода фиксировано для всего контура, направление токов может быть любым.
- При работе с несколькими источниками и элементами последовательно складывайте напряжения с учётом знаков, образующихся по вышеуказанным правилам.
- В итоговом уравнении сумма алгебраических значений напряжений равна нулю:
∑U = 0, где каждое U уже учитывает знак.
Правильное использование знаков напряжений при обходе контура – ключ к корректному применению второго правила Кирхгофа и успешному решению схем.
Как второе правило Кирхгофа помогает находить неизвестные токи
Второе правило Кирхгофа базируется на сохранении энергии в замкнутом контуре электрической цепи. Сумма падений напряжения на всех элементах контура равна нулю. Это уравнение позволяет составить систему с линейными выражениями, в которых неизвестны токи ветвей цепи.
Для нахождения токов сначала выделяют контуры, включая все ветви с неизвестными токами. Затем записывают уравнение по второму правилу Кирхгофа, суммируя напряжения на резисторах (по закону Ома U = IR) и источниках напряжения с учётом направления обхода.
Использование направления обхода важно: напряжение на резисторе считается положительным при совпадении направления обхода и направления тока, и отрицательным при противоположном. Напряжение источника принимается с положительным знаком при движении от минуса к плюсу.
Собрав систему уравнений из нескольких контуров, её решают методами линейной алгебры. Значения токов, полученные из решения, отвечают реальному распределению токов в ветвях. Это позволяет определить направления и величины токов, включая неизвестные, что невозможно получить без применения второго правила.
Практическая рекомендация – выбирать контуры так, чтобы минимизировать количество неизвестных в одном уравнении. Это ускоряет решение и снижает вероятность ошибок при вычислениях.
Как использовать правило Кирхгофа в цепях с несколькими источниками
Для применения второго правила Кирхгофа в цепях с несколькими источниками необходимо сначала определить замкнутые контуры, включающие все активные элементы. В каждом контуре суммируйте напряжения всех источников и падения напряжений на резисторах и других пассивных элементах, учитывая направление обхода.
При нескольких источниках напряжений важно выбрать направление обхода контура, совпадающее с направлением хотя бы одного источника, чтобы правильно задать знаки. Напряжения источников, направленные против обхода, учитываются с отрицательным знаком.
После составления уравнений для каждого контура система уравнений решается методами линейной алгебры. При большом количестве контуров рекомендуется использовать метод узловых потенциалов в комбинации с правилом Кирхгофа для сокращения числа уравнений.
Если цепь содержит независимые и зависимые источники, их напряжения подставляют как функции токов или напряжений в цепи. Это позволяет учесть влияние источников, зависимых от параметров других элементов.
Практически важно проверять размерность всех величин, чтобы исключить ошибки при сложении. Также полезно наносить полярности на схеме для каждого источника и пассивного элемента, что облегчает определение знаков при суммировании.
Какие типовые ошибки возникают при использовании второго правила Кирхгофа
Основная ошибка при применении второго правила Кирхгофа – неправильное направление обхода контура и соответствующих напряжений. При этом знаки напряжений могут быть поставлены неверно, что приводит к некорректным уравнениям. Следует всегда выбирать направление обхода контура и последовательно придерживаться его при сложении напряжений.
Другой частый недочёт – игнорирование полярности источников и падений напряжения на пассивных элементах. Например, перепутывают знак напряжения на резисторе, если не учитывать направление тока и условно принятую полярность.
Ошибки возникают при смешивании узловых и контурных законов Кирхгофа, особенно когда пользователи пытаются одновременно использовать токи и напряжения без ясного разделения контуров. Для второго правила важно четко определить контур и его элементы.
Еще одна проблема – пренебрежение идеей о том, что сумма алгебраических напряжений в замкнутом контуре равна нулю. Часто допускают ошибку, складывая модули напряжений без учёта знаков, что ломает баланс уравнения.
Практическая рекомендация: перед составлением уравнения проверить направление обхода, записать напряжения с учетом полярностей и последовательно сопоставить их с выбранным направлением. При сомнениях лучше использовать метод знаков и подтверждать правильность по результатам расчетов.
Как второе правило Кирхгофа применяется в задачах на анализ цепей постоянного тока
Второе правило Кирхгофа формулируется как сумма алгебраических значений падений напряжений и ЭДС по замкнутому контуру равна нулю. В задачах постоянного тока это правило используется для определения неизвестных токов и напряжений в сложных цепях.
При анализе цепей постоянного тока необходимо выбрать замкнутые контуры, проходящие через все элементы схемы. Далее задаётся направление обхода контура и предполагаемое направление токов в ветвях. Для каждого элемента вычисляется падение напряжения: на резисторах – по закону Ома (U = IR), на источниках – с учётом их ЭДС с положительным знаком при совпадении направления обхода и направления ЭДС, иначе с отрицательным.
Составление уравнений по второму правилу Кирхгофа проводится для каждого контура независимо. При наличии нескольких контуров система уравнений решается методами линейной алгебры, например, методом Крамера или методом подстановки. Количество уравнений равно числу независимых контуров.
Особое внимание уделяется правильному выбору направлений токов и обхода, так как неверно выбранное направление влияет лишь на знак результата, но не на его величину. Следует учитывать полярность ЭДС и внутренние сопротивления источников, если они указаны.
Вычисления напряжений и токов с помощью второго правила Кирхгофа позволяют получить точные характеристики цепи, включая распределение мощностей. Это критично при проектировании и анализе электрических сетей, где важна надёжность и эффективность работы.
Вопрос-ответ:
Что именно формулирует второе правило Кирхгофа в электрических цепях?
Второе правило Кирхгофа утверждает, что алгебраическая сумма напряжений по замкнутому контуру равна нулю. Это значит, что при обходе контура в цепи сумма падений напряжений на всех элементах компенсируется суммой ЭДС, если они есть. Таким образом, напряжение в цепи распределяется так, что никакое «излишнее» напряжение не возникает.
Как на практике применить второе правило Кирхгофа при расчетах сложных цепей?
Для использования второго правила необходимо выбрать замкнутый контур в схеме и пройти по нему, записывая напряжения на всех элементах. При этом напряжения на резисторах берутся с учётом направления обхода и тока, а ЭДС с учётом направления их действия. Затем эти напряжения суммируются с учётом знаков, и полученное выражение приравнивается к нулю. Повторяя это для всех независимых контуров, можно получить систему уравнений, решая которую определяют неизвестные параметры цепи.
Почему сумма напряжений в замкнутом контуре равна нулю, как утверждает второе правило Кирхгофа?
Это связано с законом сохранения энергии. При прохождении по замкнутому пути энергия, затраченная на преодоление электрических сопротивлений и других элементов, равна энергии, подводимой источниками питания. Если бы сумма напряжений была не равна нулю, то в замкнутом контуре появилась бы разница потенциалов, что означало бы накопление или потерю энергии без причины, что невозможно в устойчивой электрической цепи.
В чем разница между первым и вторым правилами Кирхгофа?
Первое правило Кирхгофа касается узлов — оно говорит, что алгебраическая сумма токов, входящих и выходящих из узла, равна нулю. Это отражает сохранение электрического заряда. Второе правило работает с замкнутыми контурами и касается напряжений — сумма напряжений вокруг контура равна нулю, что отражает сохранение энергии в цепи. Оба правила дополняют друг друга и позволяют анализировать электрические цепи.
Можно ли использовать второе правило Кирхгофа для цепей с переменным током и как это делать?
Да, второе правило Кирхгофа применимо и к цепям с переменным током, но при этом учитывается комплексное представление напряжений и токов, так как в таких цепях присутствуют ёмкости и индуктивности, вызывающие фазовые сдвиги. Напряжения и токи записываются в виде комплексных величин, а суммирование происходит с учётом их фаз. Тогда уравнения второго правила позволяют анализировать цепи в частотной области, включая реактивные элементы.
Что именно описывает второе правило Кирхгофа и как оно применяется в расчетах электрических цепей?
Второе правило Кирхгофа утверждает, что алгебраическая сумма напряжений в любом замкнутом контуре электрической цепи равна нулю. Это означает, что при обходе контура сумма падений напряжений на всех элементах, таких как резисторы, источники напряжения и прочие, компенсируется суммой всех электродвижущих сил в этом же контуре. На практике это правило помогает составлять уравнения, которые позволяют найти неизвестные токи или напряжения в сложных цепях. Используя его, можно учесть влияние всех компонентов контура и обеспечить соблюдение закона сохранения энергии.
