Автоматическая частотная разгрузка (АЧР) – это технический механизм, предназначенный для поддержания стабильности энергосистемы путем автоматического отключения части нагрузки при снижении частоты ниже заданного порога. Такой подход предотвращает риск аварийных отключений и полного коллапса электросети.
Принцип работы АЧР основан на быстром реагировании устройств защиты, которые отслеживают частоту сети в реальном времени. При снижении частоты до критического уровня происходит селективное отключение определённых потребителей, что уменьшает нагрузку на генераторы и способствует восстановлению нормального режима работы.
Для эффективного применения АЧР важно правильно настроить пороговые значения срабатывания и определить последовательность отключения нагрузок, исходя из их значимости и гибкости потребления. Неправильная конфигурация может привести к избыточным отключениям или, наоборот, к недостаточному снижению нагрузки, что увеличивает риск масштабных аварий.
Принцип работы АЧР в энергосистемах
Автоматическая частотная разгрузка (АЧР) служит для поддержания стабильности частоты в энергосистемах при резком снижении генерации или росте нагрузки. Система фиксирует падение частоты ниже заданного порога (обычно 49,5–49,8 Гц) и инициирует последовательное отключение части потребителей, снижая нагрузку на сеть.

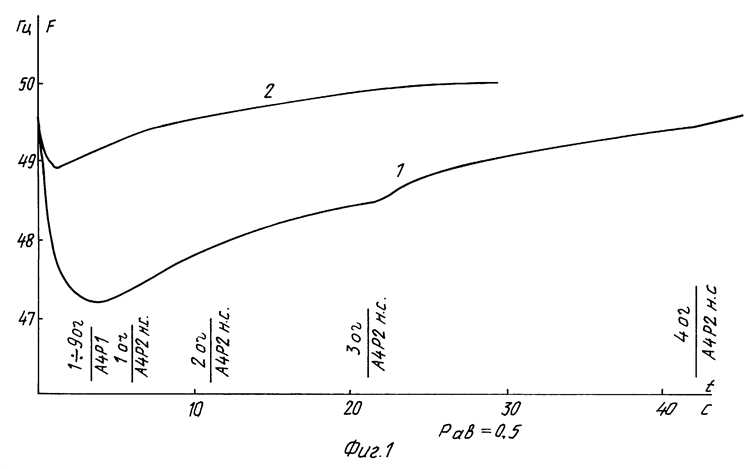

Основной принцип АЧР – быстрое и ступенчатое отключение нагрузки для предотвращения критического падения частоты, которое может привести к аварийному отключению генераторов или полной нестабильности системы. Каждая ступень срабатывает при определённом пороге частоты и выдержке времени от долей секунды до нескольких секунд.
Настройка порогов и длительности выдержек должна учитывать инерционные свойства энергосистемы и характеристики нагрузки. Оптимально выделять до 10–15% от максимальной нагрузки для разгрузки, чтобы сохранить баланс и обеспечить возможность восстановления частоты без отключения основных генераторов.
Для повышения эффективности АЧР применяются современные микропроцессорные реле с возможностью дистанционного контроля и адаптивной настройки порогов. Рекомендуется интеграция АЧР с системами мониторинга частоты и автоматического управления генерацией для комплексного реагирования на нештатные ситуации.
Какие задачи решает автоматическая частотная разгрузка
Автоматическая частотная разгрузка (АЧР) предназначена для предотвращения перегрузок в электрических сетях путем динамического снижения нагрузки при достижении критических значений частоты. Основная задача – сохранить стабильность системы электроснабжения, предотвращая отключение крупных потребителей и аварийные отключения генераторов.
АЧР обеспечивает оперативное реагирование на частотные колебания, снижая нагрузку на сеть за миллисекунды после падения частоты ниже установленного порога. Это позволяет уменьшить амплитуду и продолжительность аварийных режимов, минимизируя риск полного отключения энергосистемы.
Кроме защиты от частотных спадов, АЧР оптимизирует баланс между генерацией и потреблением, снижая вероятность перегрузок оборудования и увеличивая срок его эксплуатации. Точное таргетирование снижения нагрузки позволяет избежать избыточного отключения потребителей, сохраняя при этом устойчивость работы энергосистемы.
Важной задачей является интеграция с системами автоматического управления и диспетчеризации для согласованного управления разгрузкой в масштабах региона или страны. Это обеспечивает адекватное распределение нагрузки и предотвращение каскадных отключений.
Реализация АЧР требует точной настройки порогов срабатывания и времени реакции, что снижает количество ложных срабатываний и улучшает качество электроснабжения. Современные решения включают адаптивные алгоритмы, которые учитывают текущие параметры сети и прогнозы нагрузки.
Виды АЧР и их особенности в разных сетях
Автоматическая частотная разгрузка (АЧР) классифицируется по способу срабатывания и условиям применения. Основные виды – АЧР на нагрузку, на длительность перегрузки и комбинированная АЧР. В сетях с низким уровнем автоматизации предпочтительна АЧР на нагрузку, поскольку она минимизирует влияние кратковременных пиков. В современных интеллектуальных сетях применяется комбинированная АЧР, позволяющая учитывать и время, и величину перегрузки, что обеспечивает более точную и адаптивную защиту.
В системах с частотой 50 Гц и 60 Гц настройки АЧР различаются по порогам срабатывания: для сетей 50 Гц стандартные уровни отключения нагрузки варьируются от 102% до 110% номинальной мощности, в то время как в 60 Гц сетях допускается более широкий диапазон – до 115%. Это связано с разницей в динамике частотных колебаний и особенностями оборудования.
В распределительных сетях с большим количеством потребителей АЧР часто разделяют по зонам: локальная АЧР с быстродействием до 1 секунды для предотвращения аварий и централизованная с более мягкими параметрами для стабильной работы всей системы. В промышленных сетях с высокими пусковыми токами рекомендуется использовать АЧР с адаптивным алгоритмом, который исключает ложные срабатывания при пуске крупных двигателей.
В сетях с интеграцией возобновляемых источников энергии АЧР дополняется функциями учета нестабильности генерации. Здесь важна возможность динамической перенастройки порогов в зависимости от текущих условий, что снижает риск отключений при кратковременных провалах частоты.
Рекомендуется регулярная проверка и калибровка АЧР с использованием данных мониторинга нагрузки и частоты, особенно в критичных для энергосистемы секторах. Это позволяет минимизировать аварийные отключения и повысить общую надежность энергоснабжения.
Параметры настройки АЧР для стабильной работы
Время срабатывания АЧР должно быть ограничено интервалом 0,5–2 секунд. При меньших значениях возрастает риск отключения из-за кратковременных колебаний, при больших – снижается оперативность реагирования, что может привести к дальнейшему ухудшению ситуации в энергосистеме. Оптимальная настройка времени задержки возврата – от 5 до 10 секунд, что обеспечивает устойчивое восстановление нагрузки после стабилизации частоты.

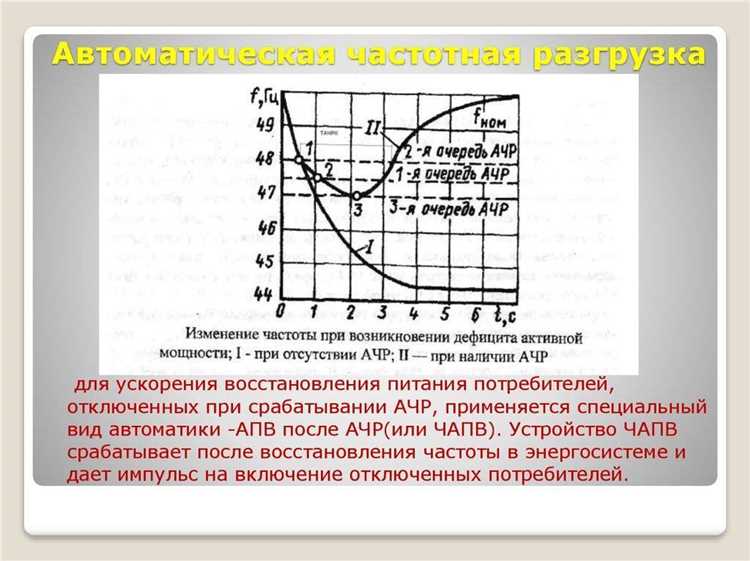

Для повышения стабильности работы рекомендуется использовать ступенчатую разгрузку с несколькими уровнями порогов, например, при 49,6 Гц разгружается 10% нагрузки, при 49,4 Гц – дополнительно 20%. Такой подход позволяет плавно снижать нагрузку и избегать резких скачков, влияющих на динамику частоты.
Важно также настроить блокировку повторного срабатывания АЧР на период не менее 30 секунд после разгрузки, чтобы исключить циклические отключения и дать системе время на стабилизацию. Рекомендуется проводить тестирование параметров в реальных условиях эксплуатации для корректировки значений под специфику конкретной энергосистемы.
Типичные причины срабатывания АЧР и способы их предотвращения
Автоматическая частотная разгрузка (АЧР) включается при резком снижении частоты в энергосистеме, чтобы защитить оборудование и стабилизировать сеть. Основные причины срабатывания АЧР связаны с дисбалансом нагрузки и генерации.
Первая причина – выход из строя или отключение крупной генерации. В результате резко падает частота, и АЧР отключает часть нагрузки для восстановления баланса. Чтобы минимизировать такие ситуации, необходима регулярная диагностика оборудования, своевременный ремонт и внедрение резервных источников генерации.
Вторая причина – внезапный резкий рост нагрузки, превышающий возможности генерации. Например, запуск мощного промышленного оборудования без поэтапного включения приводит к скачку потребления. Рекомендуется внедрение плавного пуска и управление нагрузкой с помощью систем автоматизации и интеллектуальных счетчиков.
Третья – нарушение связи между узлами энергосистемы, приводящее к ошибочным срабатываниям АЧР из-за неверных данных о частоте. Для предотвращения важно обеспечить надежную и защищённую канализацию передачи данных, а также периодическую проверку корректности работы средств измерения.
Четвёртая причина – несбалансированное распределение нагрузки по фазам, что вызывает локальные падения частоты и срабатывание разгрузки. Следует проводить регулярный анализ распределения нагрузки и корректировать схему подключения потребителей для выравнивания фазных токов.
Внедрение адаптивных алгоритмов АЧР с учетом реального состояния системы снижает количество ложных срабатываний и позволяет более точно реагировать на критические изменения. Также важно вести мониторинг динамики частоты и анализировать причины отключений для корректировки настроек АЧР.
Влияние АЧР на надежность электроснабжения потребителей
Автоматическая частотная разгрузка (АЧР) непосредственно влияет на устойчивость и надежность энергосистемы, снижая риск масштабных аварий и повышая качество электроснабжения конечных потребителей.
- АЧР позволяет оперативно реагировать на снижение частоты сети за счет автоматического отключения выбранных нагрузок, что предотвращает дальнейшее падение частоты и отключение более широких участков.
- Внедрение АЧР сокращает время восстановления нормальной частоты сети на 20–30%, что минимизирует продолжительность и масштаб отключений для конечных потребителей.
- При правильно настроенных параметрах АЧР снижается вероятность возникновения «эффекта лавины» – последовательного отключения энергоблоков, что повышает общую устойчивость системы.

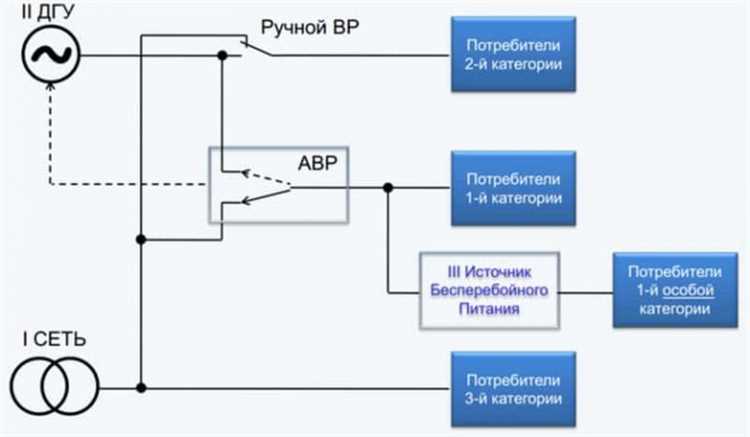

- Использование селективного подхода в АЧР обеспечивает отключение только нерезервируемых или наименее критичных потребителей, сохраняя электроснабжение объектов с высокой приоритетностью (больницы, инфраструктура связи, системы жизнеобеспечения).
- АЧР снижает нагрузку на защитные устройства электросетей, уменьшая износ коммутационной аппаратуры и сокращая затраты на техническое обслуживание.
Рекомендации для повышения эффективности АЧР:
- Регулярно проводить тестирование и настройку порогов срабатывания, учитывая динамику нагрузок и изменения в конфигурации сети.
- Интегрировать АЧР с системами мониторинга и автоматического управления для оперативного анализа состояния сети и адаптации алгоритмов разгрузки.
- Обеспечить четкую классификацию нагрузок по приоритетам и техническим характеристикам для минимизации негативного влияния отключений на критические объекты.

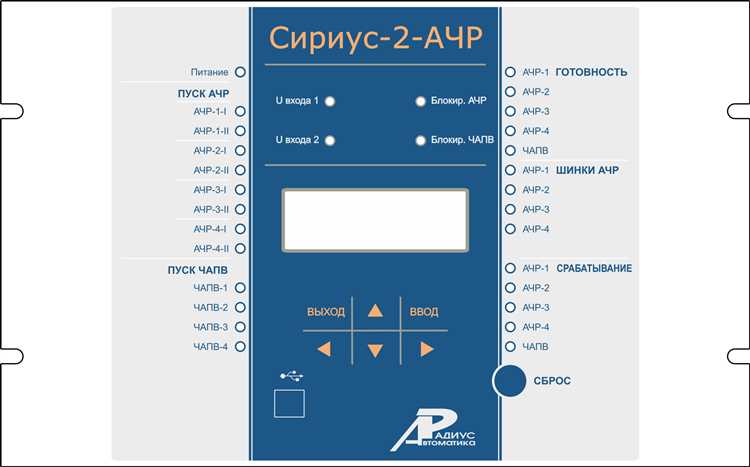

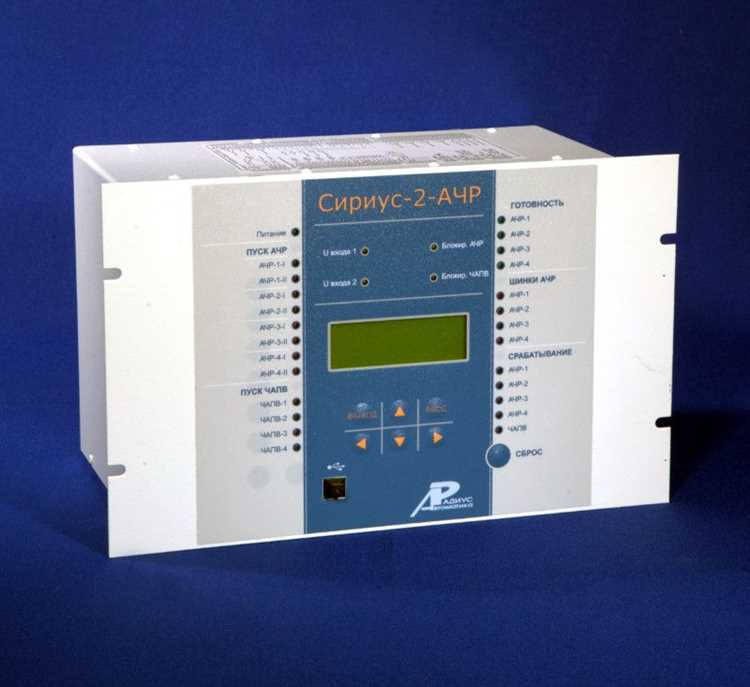

- Внедрять современные цифровые реле и устройства с функциями самодиагностики для своевременного выявления и устранения неисправностей в системе АЧР.
Вопрос-ответ:
Что такое автоматическая частотная разгрузка (АЧР) и для чего она используется?
Автоматическая частотная разгрузка — это специальная функция в системах электроснабжения, предназначенная для поддержания стабильности частоты сети. Она автоматически снижает нагрузку на систему при падении частоты ниже допустимого уровня, тем самым предотвращая дальнейшее ухудшение ситуации и возможные отключения или аварии.
Как именно работает механизм АЧР в энергосистеме?
Когда частота электрической сети начинает снижаться из-за превышения потребления над выработкой, система АЧР активируется и постепенно отключает определённые потребители, снижая общую нагрузку. Это позволяет стабилизировать частоту и избежать критического падения, которое может привести к отключению всей системы или повреждению оборудования.
В каких ситуациях наиболее часто применяется автоматическая частотная разгрузка?
Автоматическая частотная разгрузка используется в тех случаях, когда происходит резкое увеличение нагрузки или снижение выработки энергии, например, при авариях на электростанциях, отключении крупных потребителей или при непредвиденных сбоях. Благодаря АЧР удаётся предотвратить масштабные отключения и обеспечить более плавную работу энергосистемы.
Какие преимущества и ограничения имеет АЧР в современной электроэнергетике?
Преимущества АЧР заключаются в её способности быстро реагировать на колебания частоты, обеспечивая защиту оборудования и устойчивость энергосети. Однако этот механизм не может полностью заменить другие методы регулирования и требует точной настройки, чтобы избежать излишних отключений и минимизировать влияние на конечных потребителей.
