Строительный алебастр – это быстротвердеющий материал на основе полуводного гипса (CaSO₄·0.5H₂O), получаемого термической обработкой природного гипсового камня при температуре около 150 °C. Он отличается высокой скоростью схватывания – начальное твердение наступает уже через 4–6 минут после замешивания, полное – через 15–20 минут при температуре окружающей среды около 20 °C.

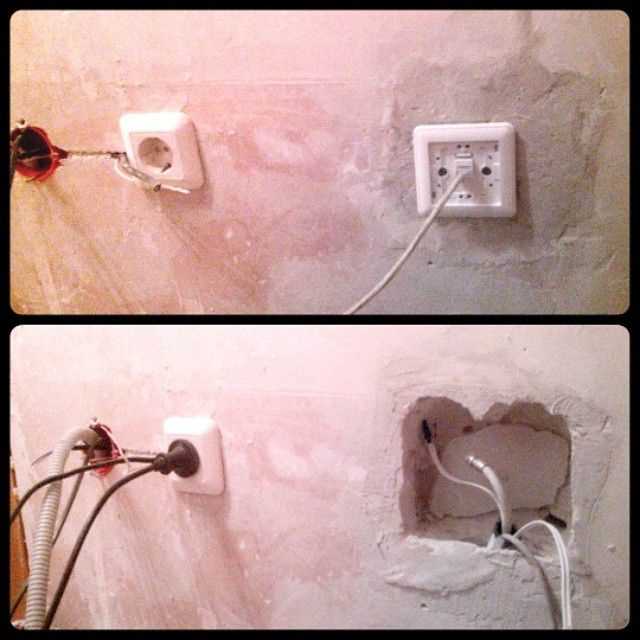

Алебастр используют для заделки штроб, фиксации подрозетников, установки маяков при штукатурке и временного крепления конструктивных элементов. Благодаря мелкодисперсной структуре и минимальной усадке он особенно эффективен для локального выравнивания поверхностей и быстрой фиксации деталей без дополнительного армирования.
Для приготовления раствора на 1 кг алебастра рекомендуется использовать 0,55–0,65 л воды. Более жидкий раствор снижает прочность, а слишком густой ускоряет схватывание, снижая время на работу. Смесь необходимо использовать в течение 5 минут после замешивания – в противном случае она теряет пластичность и не подлежит повторному разведению.
Перед нанесением основание следует очистить от пыли, жира и отслаивающихся фрагментов. При работе с гладкими бетонными или пластиковыми поверхностями рекомендуется предварительное грунтование для повышения адгезии. Оптимальная температура воздуха – от +5 до +30 °C. При более низких температурах время схватывания увеличивается, а при высоких – уменьшается до 3 минут.
Для увеличения времени работы допускается добавление замедлителей, например, 1–2 % клея ПВА или лимонной кислоты от массы сухой смеси. Однако это может незначительно снизить прочностные характеристики, что необходимо учитывать при фиксации тяжелых элементов.
Подготовка поверхности перед нанесением алебастра
Качество сцепления алебастра с основой зависит от тщательной подготовки. Пренебрежение этим этапом приводит к отслаиванию, растрескиванию и неравномерному высыханию слоя.
- Удаление пыли и загрязнений: Поверхность очищается от строительной пыли, масла, остатков краски, извести. Используется щётка с жёсткой щетиной, затем пылесос или компрессор.
- Устранение рыхлых участков: Отслаивающийся штукатурный или шпаклёвочный слой счищается до прочного основания. Пористые участки укрепляются проникающей грунтовкой.
- Обезжиривание: Следы жира или масляных пятен удаляются раствором соды или спирта. При наличии старых пятен применяется ацетон или уайт-спирит с последующим обезвоживанием.
- Снижение впитываемости: Сильно впитывающие основания (кирпич, газобетон) обрабатываются грунтовкой глубокого проникновения в 2 слоя с интервалом не менее 2 часов.
- Выравнивание поверхности: Глубокие сколы и трещины шириной более 5 мм предварительно заделываются цементной или гипсовой смесью. Мелкие дефекты допускается заполнять самим алебастром при нанесении.
- Увлажнение: Перед нанесением первого слоя алебастра основание слегка смачивается чистой водой для замедления впитывания влаги из раствора.
Температура поверхности – от +5 до +30 °C. Относительная влажность воздуха – не выше 70 %. В местах с перепадами температур необходимо исключить конденсат.
Пропорции замеса и время жизни раствора
Для приготовления рабочего раствора алебастра используется соотношение 2:1 – две части порошка на одну часть воды по объему. При необходимости увеличить прочность или ускорить схватывание допускается уменьшение доли воды, но это снижает пластичность состава.
Сухую смесь засыпают в воду, а не наоборот, чтобы избежать образования комков. Перемешивание выполняется вручную или низкооборотистой дрелью до получения однородной массы без сухих включений. Раствор должен иметь консистенцию густой сметаны.
Время жизни раствора после замеса – от 5 до 10 минут. Через 4–6 минут начинается схватывание. По истечении этого времени пластичность теряется, дальнейшее использование недопустимо. Подготовка производится малыми порциями, соответствующими объёму текущих работ.
При температуре воздуха выше +25 °C время жизни сокращается до 3–5 минут. Добавление воды в загустевший состав не восстанавливает его свойства, а приводит к снижению прочности после затвердевания.
Использование алебастра для заделки трещин и штроб
Для заделки трещин в штукатурке и бетонных основаниях используют строительный алебастр благодаря его высокой адгезии и скорости схватывания. Перед нанесением основание очищают от пыли, отслаивающихся фрагментов и увлажняют водой. Раствор готовят из расчёта: 2 части алебастра на 1 часть воды, замешивая до однородной густой массы. Работать нужно быстро – смесь сохраняет пластичность не более 5 минут.
Трещины глубиной до 5 мм заполняют шпателем за один проход. При больших глубинах заполняют послойно, с промежуточным схватыванием. После частичного отвердевания поверхность разглаживают влажным шпателем. Полное затвердевание происходит в течение 30 минут при температуре от +15 °C.
Для штроб под кабель или трубы используют аналогичный состав, но в меньшей концентрации воды, чтобы повысить плотность и исключить усадку. Штробу предварительно грунтуют водой или слабым раствором клея ПВА. Заделку выполняют с лёгким уплотнением раствора по всей глубине. Через 20–30 минут допускается шлифовка неровностей и подготовка под отделку.
Алебастр не подходит для внешних работ и мест с повышенной влажностью. В таких зонах его применяют только как временное решение. Для повышения прочности добавляют 5–10% цемента или армируют стеклотканью.
Формирование откосов и мелких элементов с помощью алебастра
Алебастр применяется для выравнивания откосов после установки окон и дверей, особенно при работе с бетонными и кирпичными проёмами. Раствор готовят из расчёта 1 часть воды на 1,5–2 части порошка. Смесь должна быть однородной, без комков, с консистенцией густой сметаны. Время жизни раствора – до 10 минут, поэтому замешивать следует малыми порциями.
Для формирования откосов используют направляющие из металлического или пластикового профиля, фиксируя их по уровню. Пространство между стеной и направляющей заполняется алебастром шпателем или кельмой. Через 5–7 минут после нанесения начинают разглаживать поверхность, не дожидаясь полного схватывания.
Мелкие архитектурные элементы – карнизы, розетки, накладки – формуют с помощью силиконовых или пластиковых форм. Смесь заливают в форму сразу после замеса. Для удаления воздуха изделие легко встряхивают. Через 15–20 минут деталь можно извлекать, но дальнейшая обработка (зачистка, шлифовка) проводится не ранее чем через час.
При работе важно учитывать температурный режим: алебастр схватывается быстрее при температуре выше 20 °C. Влажность основания также влияет на адгезию – поверхность должна быть слегка увлажнена, но без воды на поверхности.
Для увеличения прочности и замедления схватывания добавляют клей ПВА – до 5% от объёма воды. Это позволяет более точно формировать края и уменьшает риск растрескивания при высыхании.
Ошибки при работе с алебастром и как их избежать
Основная ошибка – нарушение пропорций воды и алебастра. Избыточное количество воды приводит к снижению прочности, смесь теряет пластичность уже через 3–4 минуты. Рекомендуемое соотношение – 1 часть воды на 1,5–2 части алебастра по объему. Замешивать нужно малыми порциями, не превышающими 300–400 мл, особенно при работе в тёплом помещении.
Вторая распространённая ошибка – использование загрязнённой посуды. Остатки старой смеси запускают преждевременное схватывание новой порции. Инструменты и тара должны быть идеально чистыми и сухими. Даже следы влаги ускоряют реакцию.
Не следует готовить раствор заранее. Алебастр начинает твердеть через 6–8 минут после замешивания. Ожидание более 10 минут делает смесь непригодной для нанесения: она теряет адгезию и начинает крошиться.
Нельзя наносить алебастр на сырую или пыльную поверхность. Основание следует тщательно очистить, обеспылить и прогрунтовать. Неподготовленные участки вызывают отслоения и растрескивание через 2–3 дня после нанесения.
Ещё одна ошибка – чрезмерный слой. Толщина одного прохода не должна превышать 10 мм. Более толстый слой может не успеть застыть равномерно, образуются трещины и усадочные пустоты.
Добавление сторонних веществ, таких как клей ПВА или известь, без точного расчёта также недопустимо. Это нарушает химическую реакцию и снижает прочностные характеристики. Если требуется модификация состава, необходимо использовать проверенные рецепты с точными пропорциями.
Пренебрежение температурным режимом – ещё одна причина дефектов. Температура в помещении должна быть в пределах +10…+25 °C. При работе на холоде схватывание замедляется, а при температуре выше +30 °C – ускоряется в 1,5–2 раза, смесь становится непригодной уже через 2–3 минуты.
Избежать всех этих ошибок позволяет строгое соблюдение инструкций, использование точных мерных ёмкостей и отказ от попыток «улучшить» материал без расчётов и опыта.
Хранение алебастра и условия для сохранения свойств
Алебастр хранится в герметичной таре, защищённой от влаги. При контакте с водой порошок теряет способность схватываться и затвердевать.
Оптимальная температура хранения – от +5 °C до +25 °C. При температурах ниже +5 °C материал может потерять однородность, при превышении +25 °C – ускоряется разрушение кристаллов гипса.
Пакеты или ёмкости с алебастром располагают вдали от прямых солнечных лучей и источников тепла. Это предотвращает накопление конденсата и образование комков.
Срок хранения сухого алебастра в заводской упаковке обычно не превышает 6 месяцев. После открытия упаковки материал желательно использовать в течение 1-2 недель, плотно закрывая ёмкость.
Запрещено хранить алебастр рядом с химическими реагентами, маслами и органическими растворителями, так как пары и контакт могут нарушить структуру материала.
Для повторного использования алебастр необходимо просеять, удалив слёжавшиеся крупные частицы и посторонние включения.
Вопрос-ответ:
Для каких видов ремонта чаще всего используют строительный алебастр?
Алебастр применяется преимущественно для внутренних отделочных работ — это быстрое выравнивание стен, заполнение трещин и сколов, а также создание декоративных элементов. Его используют в местах, где важна скорость затвердевания и получение гладкой поверхности.
Как правильно приготовить раствор из строительного алебастра, чтобы избежать трещин после высыхания?
Чтобы раствор не растрескивался, важно строго соблюдать пропорции порошка и воды, указанные производителем. Сначала в емкость наливают воду, затем постепенно добавляют алебастр, тщательно перемешивая до однородной массы без комков. Избегайте излишнего разбавления водой, так как это снижает прочность. Работать с раствором следует быстро, поскольку он затвердевает в течение 10-15 минут.
Можно ли использовать строительный алебастр для ремонта труб и сантехники?
Алебастр не подходит для ремонта труб, так как он плохо выдерживает постоянное воздействие воды и механические нагрузки. Для таких целей лучше применять специальные эпоксидные составы или герметики, рассчитанные на гидроизоляцию и долговечность. Алебастр предназначен для сухих помещений и негрузовых мест.
Как долго сохнет алебастр и когда можно приступать к дальнейшим отделочным работам?
Алебастр твердеет в среднем 10-15 минут после приготовления раствора, но полное высыхание поверхности занимает от нескольких часов до суток в зависимости от толщины слоя и условий окружающей среды. Для дальнейшей обработки, например шлифовки или покраски, стоит ждать минимум 6-12 часов, чтобы покрытие было достаточно прочным и не деформировалось.
Загрузка...
