Армирование кирпичной кладки проводится для повышения прочности и устойчивости конструкций к нагрузкам и трещинообразованию. Стандартная практика предусматривает установку армирующих элементов через каждые 3-5 рядов кладки. Оптимальное расстояние зависит от назначения стены, нагрузки и используемого материала.
В жилых зданиях при обычной нагрузке армирование выполняется через 4 ряда, что обеспечивает равномерное распределение усилий и предотвращает возникновение дефектов. Для стен с повышенными требованиями к прочности или при использовании легких кладочных растворов рекомендуется уменьшить шаг до 3 рядов.
Выбор шага армирования также зависит от типа армирующего материала – металлические сетки или прутки толщиной 3-5 мм обычно монтируются с меньшим интервалом, чем пластиковые композитные стержни. Важно учитывать требования нормативных документов и рекомендации производителей материалов для достижения необходимой надежности.
Нормативные требования к шагу армирования кирпичной кладки
Армирование кирпичной кладки регламентируется СП 15.13330.2012 (СНиП II-22-81*), где устанавливается шаг армирования в зависимости от назначения и условий эксплуатации стены. Минимальный шаг армирования в вертикальном направлении обычно составляет 3–4 ряда кладки, что соответствует 600–800 мм по высоте.
Для фасадных и несущих стен армирование выполняется не реже, чем через каждые 3 ряда. В конструкциях с повышенной нагрузкой или в сейсмоопасных районах шаг сокращается до 2–3 рядов для повышения прочности и устойчивости. В стенах толщиной более 1,5 кирпича шаг армирования может быть увеличен до 4 рядов при условии использования арматуры соответствующего диаметра и класса прочности.
Внутренние стены, не воспринимающие значительных нагрузок, армируются через каждые 5 рядов кладки. При армировании рекомендуется использовать арматуру диаметром от 4 до 6 мм с минимальным классом А240С, при этом толщина слоя раствора вокруг арматуры должна быть не менее 10 мм для защиты от коррозии.
Превышение шага армирования свыше 4 рядов без учета условий эксплуатации и нагрузок приводит к снижению сопротивления трещинообразованию и ухудшению общей жесткости конструкции. Соблюдение нормативного шага обеспечивает равномерное распределение усилий и предотвращает появление деформаций в кладке.
Влияние типа кирпича на частоту армирования
Тип кирпича существенно влияет на интервалы армирования кладки. Основные параметры – прочность, гигроскопичность и геометрическая точность – определяют, через сколько рядов необходимо укладывать арматуру.
- Полнотелый керамический кирпич обладает высокой прочностью и низкой гигроскопичностью. Армирование рекомендуется выполнять через каждые 4-6 рядов, что обеспечивает равномерное распределение нагрузок и предотвращает трещинообразование.
- Силикатный кирпич менее прочен на изгиб, имеет повышенную влагопоглощаемость. Для повышения устойчивости армирование следует укладывать через 3-4 ряда, особенно в условиях повышенной влажности.
- Поризованный кирпич обладает низкой плотностью и высокой пористостью, что снижает его прочностные характеристики. Армирование рекомендуется делать через 2-3 ряда для компенсации меньшей несущей способности.
- Обожжённый пустотелый кирпич требует частого армирования – через 2-3 ряда, поскольку пустоты снижают жесткость кладки и увеличивают вероятность деформаций.
Дополнительно частота армирования зависит от условий эксплуатации и проектных требований, но тип кирпича остаётся одним из ключевых факторов. При использовании нестандартных или комбинированных кирпичей рекомендуется ориентироваться на минимальные интервалы армирования из приведённых категорий.
Роль высоты кладки в определении интервала армирования
Высота кирпичной кладки напрямую влияет на необходимую частоту армирования. Чем выше конструкция, тем выше нагрузка на нижние ряды, что требует уменьшения шага армирования для повышения прочности и устойчивости.
В практике нормативных документов шаг армирования для кладки высотой до 1,5 м обычно составляет 4–6 рядов. При увеличении высоты до 3 м интервал сокращается до 3–4 рядов. Для сооружений свыше 3 м армирование рекомендуется выполнять через каждый 2–3 ряд.
Рекомендуется: при высоте кладки более 2 м использовать усиленное армирование с укладыванием стальной арматуры не реже чем через 3 ряда, что снижает риск образования трещин и увеличивает долговечность конструкции.
При определении интервала армирования следует учитывать также тип нагрузки и толщину кладки. Толстые стены с высотой свыше 3 м требуют армирования через 2 ряда, особенно при воздействии динамических или ветровых нагрузок.
Пример: Для стены толщиной 510 мм и высотой 3,5 м оптимальным считается армирование через 2 ряда с использованием арматуры диаметром 4–6 мм.

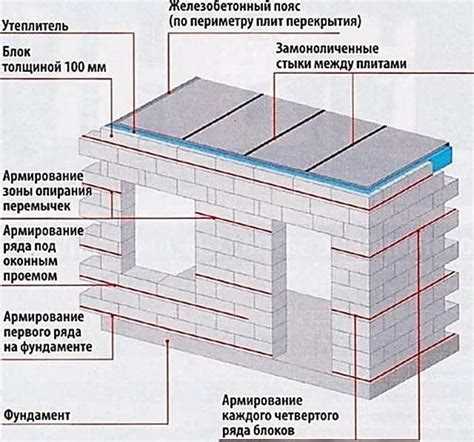

Особенности армирования в углах и проемах
В углах и проемах кирпичной кладки армирование требует увеличенного внимания к расположению и типу арматуры. В углах армирующие элементы необходимо укладывать не менее чем в двух взаимно перпендикулярных направлениях с перекрытием не менее 500 мм для обеспечения жесткости конструкции и предотвращения трещинообразования.
Арматуру в углах выполняют из стержней диаметром 6–8 мм с шагом между рядами кладки 3–4 ряда, при этом рекомендуется использовать хомуты или петли для надежного соединения продольных и поперечных элементов.
В проемах (оконных и дверных) армирование ведется с увеличением количества стержней по периметру проема, особенно в местах опирания перемычек. Минимальный перекрывающий участок арматуры под перемычкой должен составлять не менее 600 мм с каждой стороны.
В зоне проемов применяется двойной слой арматуры – продольный и поперечный, уложенные с шагом 250–300 мм, что компенсирует концентрацию напряжений и предотвращает образование трещин.
При армировании углов и проемов предпочтительно использовать арматуру с антикоррозийным покрытием или обмазку защитными составами для увеличения долговечности конструкции в условиях повышенной влажности.

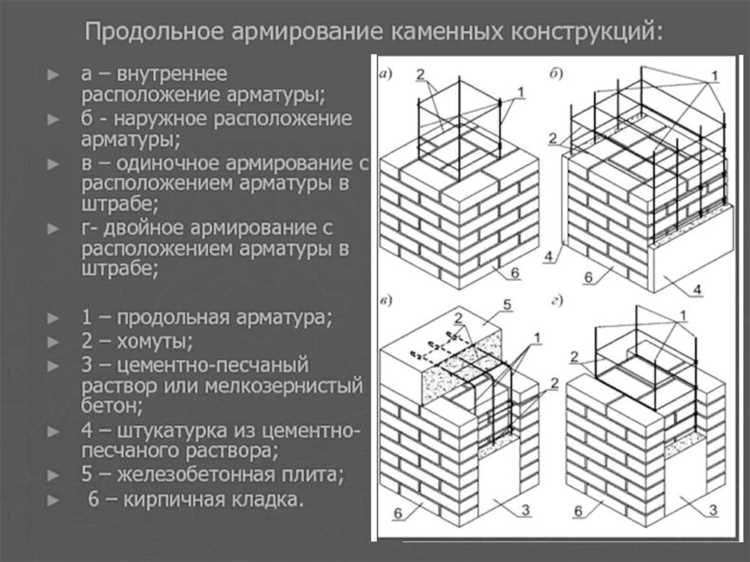

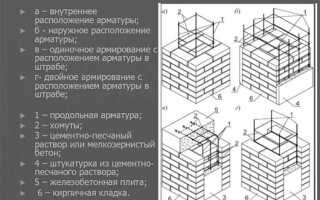

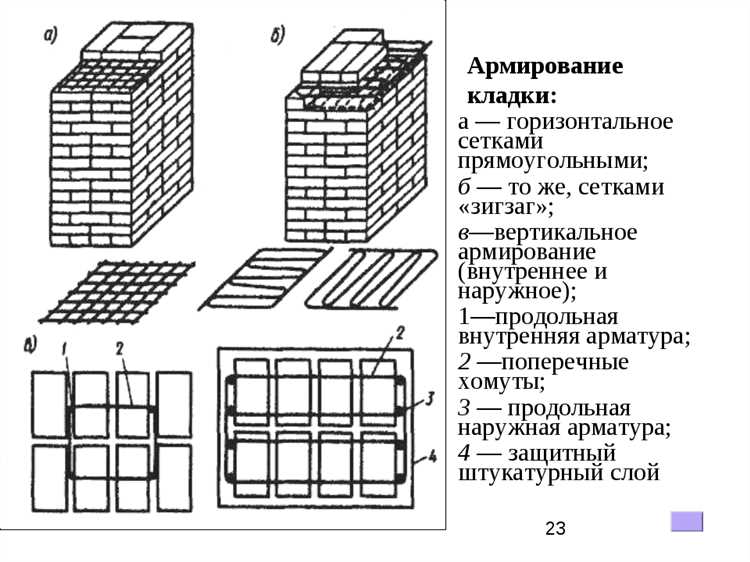

Виды арматуры и их расположение в кладке
Для армирования кирпичной кладки применяют металлическую арматуру двух основных типов: гладкую и рифленую. Диаметр арматуры варьируется от 4 до 8 мм, в зависимости от толщины стены и нагрузки. Гладкая арматура чаще используется для горизонтального армирования, рифленая – для усиления углов и перегородок.
Горизонтальная арматура укладывается в швах через каждые 3–5 рядов кладки. Оптимальный шаг – 4 ряда при стандартной толщине стены в 250 мм. Вертикальная арматура применяется в местах оконных и дверных проемов, а также для армирования столбов и усиления углов. Вертикальные прутки размещают в кладочных швах с шагом 60–80 см.
Арматура должна быть защищена от коррозии. Для этого используют оцинкованную или стальную с антикоррозийным покрытием. Расположение арматуры в кладке требует строго горизонтального и вертикального выравнивания, чтобы обеспечить равномерное распределение нагрузки и предотвратить образование трещин.
В углах и местах стыков кирпичной кладки рекомендуется использовать сетчатую арматуру или хомуты, которые связывают ряды кладки и повышают общую жесткость конструкции. При укладке арматуры важно обеспечивать минимальный защитный слой раствора не менее 10 мм с каждой стороны для предотвращения коррозии и повышения долговечности.
Практические советы по проверке правильности армирования
Армирование кирпичной кладки выполняется обычно через каждые 3-4 ряда, что обеспечивает равномерное распределение нагрузки. При проверке армирования важно убедиться, что арматурные стержни уложены строго горизонтально и не смещены относительно проекта более чем на 5 мм.
Проверяйте целостность арматуры – отсутствие коррозии, трещин и повреждений. В местах пересечения арматурных прутков должна быть надежная привязка проволокой с шагом не более 150 мм, без люфтов и перекосов.
Обратите внимание на толщину защитного слоя кладочного раствора над арматурой – она должна составлять не менее 10 мм, чтобы избежать коррозии и обеспечить адгезию с кирпичом.
Контролируйте соответствие диаметра арматуры проектным значениям: для стен стандартной толщины обычно применяются прутки диаметром 6-8 мм. Важно, чтобы арматура не выступала за границы кладки и не была деформирована при укладке кирпичей.
Для проверки горизонтальности армирования используйте строительный уровень с точностью 1-2 мм на метр. При обнаружении отклонений их нужно устранять до затвердевания раствора.
Регулярно фиксируйте состояние армирования фото- или видеоматериалами для последующего контроля и отчетности. Не допускайте укладки армирования с зазорами между рядами более 30 см.
Вопрос-ответ:
Через сколько рядов кирпичной кладки нужно выполнять армирование?
Армирование кирпичной кладки обычно выполняется через каждые 4–6 рядов. Точная величина зависит от типа конструкции, нагрузки на стену и рекомендаций проектировщика. Арматура помогает повысить прочность и устойчивость стены, предотвращая появление трещин.
Почему важно армировать кирпичную кладку через определённое количество рядов?
Армирование распределяет напряжения, возникающие в стене под воздействием нагрузок, что предотвращает образование трещин и деформаций. Без армирования кладка может разрушаться под влиянием усадки, ветровых нагрузок или сейсмической активности. Регулярное размещение арматуры обеспечивает равномерное укрепление всей конструкции.
Можно ли армировать кирпичную кладку реже, чем через 6 рядов?
Реже армирование возможно, но это снижает защиту стены от повреждений и ухудшает долговечность конструкции. Если нагрузка на стену невысокая, а кирпич и раствор качественные, то допустимо увеличить расстояние между армирующими слоями, но обычно это не рекомендуется без расчётов инженера.
Какие материалы используют для армирования кирпичной кладки?
Чаще всего применяют металлическую арматуру — стальные проволочные или сетчатые элементы, а также оцинкованные или пластиковые армирующие сетки. В последнее время набирают популярность композитные материалы, устойчивые к коррозии и воздействию химических веществ. Выбор зависит от условий эксплуатации и требований к прочности.
Как армирование влияет на срок службы кирпичной стены?
Армирование значительно увеличивает срок службы кирпичной стены, так как снижает риск образования трещин и разрушения кладки под нагрузкой. Стены с армированием лучше сопротивляются внешним воздействиям, таким как ветровая нагрузка, температурные перепады и усадка здания. Это снижает необходимость ремонта и повышает безопасность конструкции.
