Балансировочный кран предназначен для точной регулировки расхода теплоносителя в отопительных контурах. Он обеспечивает равномерное распределение тепла, что снижает перегрузки в системе и уменьшает энергозатраты.
Установка такого крана позволяет оптимизировать гидравлическое сопротивление, предотвращая избыточный поток в одних ветках и недостаток в других. Это особенно важно для многозональных систем с разным уровнем теплоотдачи.
Применение балансировочных кранов рекомендовано в сложных разводках с несколькими радиаторами или коллекторами. Они используются как в новых, так и в модернизируемых системах для повышения стабильности работы и продления срока службы оборудования.
Балансировочный кран для системы отопления: назначение и применение
Балансировочный кран обеспечивает равномерное распределение теплоносителя по контуру отопления. Его основная функция – регулировка расхода жидкости в отдельных ветках системы, что позволяет избежать перегрева или недостаточного прогрева помещений.
Применение крана в отопительных контурах помогает:
- установить оптимальный гидравлический баланс между разными радиаторами и участками трубопровода;
- снизить энергорасходы за счёт более точного контроля расхода теплоносителя;
- обеспечить равномерный тепловой режим без повышения давления в системе;
- исключить шумы и вибрации, вызванные избыточным потоком теплоносителя;
- упростить обслуживание и диагностику отопительной системы.
Краны устанавливают в начале или конце каждого отопительного контура, а также на ответвлениях, требующих точной настройки расхода. Для выбора крана учитывают рабочее давление, диаметр труб, вид теплоносителя и способ монтажа.

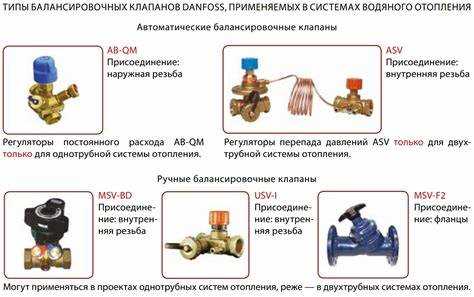

Типы балансировочных кранов:
- Ручные – регулируются вручную, подходят для систем с постоянной нагрузкой.
- Автоматические – поддерживают заданный расход без вмешательства, используются в сложных контурах.
- Динамические – автоматически реагируют на изменения давления и расхода, обеспечивая стабильный режим.
Монтаж и настройка требуют применения специальных инструментов – балансировочных клапанов с измерительными патрубками и манометрами. Регулировку проводят после запуска системы, замеряя и корректируя расход в каждом контуре для достижения баланса.
Использование балансировочных кранов снижает риск неравномерного износа компонентов системы и увеличивает срок её службы.
Что такое балансировочный кран и как он работает в отопительной системе

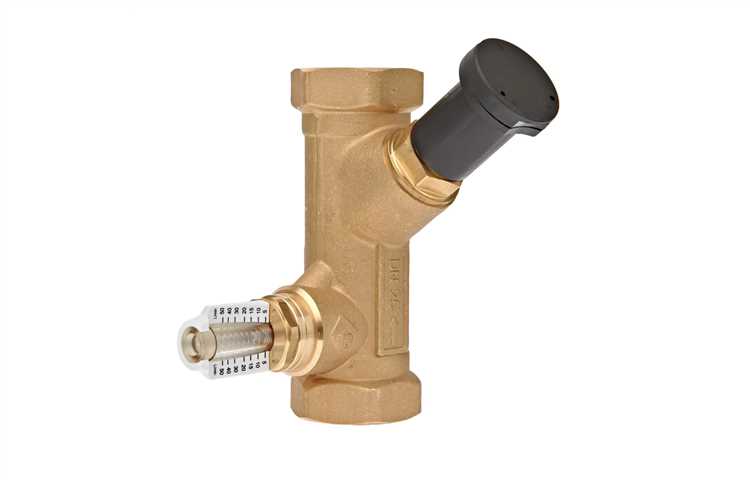

Балансировочный кран – специализированный регулирующий элемент, предназначенный для точной настройки расхода теплоносителя в отдельных контурах отопления. Он устанавливается на трубопроводах для обеспечения равномерного распределения тепла и оптимизации работы системы.
Принцип работы основан на изменении пропускной способности канала путем поворота регулирующего элемента внутри корпуса крана. Это позволяет снизить или увеличить поток теплоносителя, что важно при балансировке гидравлических параметров сети.

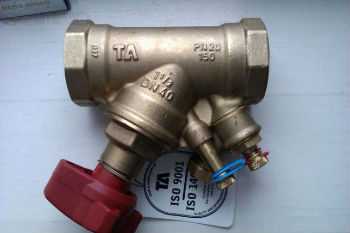

Балансировочные краны оснащены встроенным измерительным устройством или позволяют установить расходомер, что упрощает контроль и настройку потоков в системе. Их использование предотвращает перегрев отдельных помещений и снижает энергозатраты на циркуляцию.
При монтаже балансировочный кран устанавливают после запорных вентилей, в местах разветвлений или на подводящих магистралях. Для точной регулировки рекомендуется применять краны с плавной шкалой регулировки и возможностью фиксации выбранного положения.
Регулировка осуществляется с учетом расчетных параметров расхода, обычно с помощью специальных приборов для измерения перепада давления или расхода. Корректная настройка предотвращает гидравлические удары и снижает износ насосного оборудования.
Выбор места установки балансировочного крана в трубопроводе

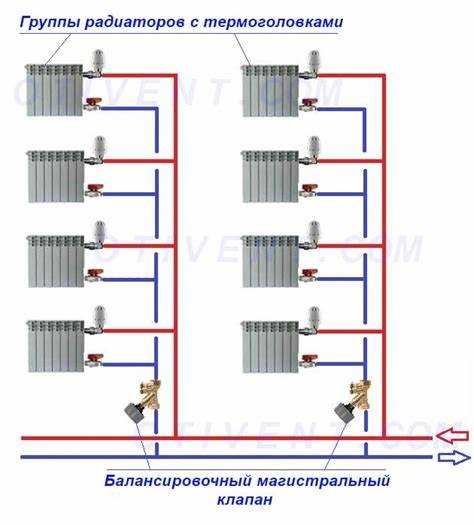

Балансировочный кран монтируется в местах, где требуется точное регулирование расхода теплоносителя. Обычно это горизонтальные участки трубопровода сразу после узлов распределения или перед отопительными приборами. Расположение должно обеспечивать прямой участок трубы длиной не менее 5 диаметров до и после крана для корректных измерений и стабильной работы.

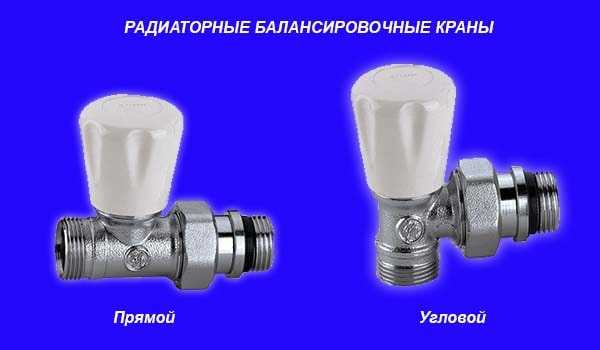

Оптимально устанавливать кран перед каждым радиатором или группой радиаторов, чтобы обеспечить равномерное распределение тепла по системе. При этом расстояние от коллектора до крана должно быть минимальным, чтобы снизить погрешности измерений и повысить эффективность балансировки.
Избегайте установки на вертикальных участках с сильным изменением направления потока или рядом с запорной арматурой, что может вызвать турбулентность и ухудшить точность настройки. На длинных магистралях краны рекомендуется размещать через каждые 10-15 метров для сегментной балансировки.
Для систем с циркуляционными насосами балансировочные краны устанавливают на обратной линии, что позволяет контролировать расход в контуре с учетом давления, создаваемого насосом. Важно обеспечить доступность крана для обслуживания и регулировки, устанавливая его на высоте 1–1,5 метра от пола или уровня обслуживания.
Методы регулировки расхода теплоносителя с помощью балансировочного крана
Балансировочный кран регулирует поток теплоносителя, создавая заданное гидравлическое сопротивление. Основной метод – ступенчатая настройка положения запорного элемента, изменяющая проходное сечение и, соответственно, расход.
Для точной регулировки применяют шкалу с делениями или предварительную проточку, что позволяет фиксировать положение и повторять настройки после обслуживания. Используется метод измерения перепада давления до и после крана с помощью манометров для контроля заданного расхода.
Расчет расхода основан на формуле Q = K√ΔP, где Q – расход, K – коэффициент расхода, ΔP – перепад давления. По результатам замеров изменяют положение клапана до достижения оптимального значения.
В системах с автоматическим балансированием краны оснащают встроенными измерительными ниппелями, упрощающими контроль и минимизирующими ошибки при настройке.
Для мелких систем допускается ручная регулировка с периодической проверкой параметров, в масштабных – рекомендовано использование электронных расходомеров совместно с балансировочными кранами.
Рекомендуется проводить регулировку при рабочих параметрах системы, учитывая изменения температуры и давления, чтобы избежать перерасхода энергии и перегрузок контуров.
Влияние балансировочного крана на гидравлическое сопротивление системы
Балансировочный кран создает дополнительное гидравлическое сопротивление, регулируя расход теплоносителя в контурах отопления. При закрытии крана на 50% сопротивление увеличивается примерно в 4 раза из-за квадратичной зависимости потерь давления от скорости потока.
Для расчета сопротивления используют формулу: ΔP = ζ * (ρ * v² / 2), где ζ – коэффициент местного сопротивления, зависящий от положения крана. На полностью открытом кране ζ минимален (около 0,1–0,2), при закрытии – возрастает до 3–5 и выше.
Избыточное сопротивление приводит к снижению общей производительности насоса и неравномерному распределению потоков. Для оптимальной настройки рекомендуют поддерживать перепад давления на балансировочном кране в диапазоне 10–30 кПа, что обеспечивает стабильную гидравлику без излишних потерь.
При проектировании системы необходимо учитывать сопротивление каждого балансировочного элемента и суммировать с сопротивлением трубопроводов и приборов. При превышении общей гидравлической нагрузки следует выбирать насос с запасом по мощности или уменьшать длину труб и количество фитингов.
Оптимальная регулировка крана позволяет не только выровнять поток в контурах, но и снизить шумы, возникающие при высоких скоростях теплоносителя. Рекомендуется использовать краны с возможностью точной градации положения для минимизации гидравлических потерь.
Особенности монтажа и настройки балансировочных кранов в многозональных системах
Балансировочные краны устанавливают на каждую зону отопления для точного регулирования расхода теплоносителя. Монтаж необходимо выполнять после установки запорной арматуры и перед циркуляционным насосом или коллектором. Рекомендуется применять краны с встроенными измерительными каналами для упрощения настройки.
При подключении кранов важно соблюдать направление потока, указанное на корпусе. В многозональных системах монтаж выполняют с учетом минимальных гидравлических потерь – оптимальное расположение крана на подающем трубопроводе снижает риск завоздушивания и повышает эффективность регулировки.
Настройка начинается с определения расчетного расхода для каждой зоны. Для этого используют расходомеры или дифференциальные манометры, подключаемые к измерительным отверстиям крана. Значения подбирают согласно проектным данным с учетом тепловой нагрузки и длины трубопроводов.
Регулировка проводится путем постепенного открытия или закрытия вентиля до достижения заданного расхода. Рекомендуется фиксировать значения настройки и проверять балансировку после запуска системы при рабочей температуре теплоносителя.
Особое внимание уделяют герметичности соединений и доступности кранов для обслуживания. В системах с автоматическим регулированием допускается использование электроприводов для дистанционной настройки, что сокращает время обслуживания и повышает точность регулировки.
При монтаже и настройке необходимо исключить перекрестные потоки между зонами – это достигается правильным выбором типа крана и последовательным контролем расхода. В многозональных схемах оптимальная балансировка снижает шумы, снижает нагрузку на циркуляционный насос и повышает срок службы оборудования.
Проверка и диагностика работы балансировочного крана после установки
После монтажа балансировочного крана необходимо измерить фактический расход теплоносителя в контролируемом участке. Для этого используют расходомеры или манометры, установленные до и после крана. Разница давления и показатели расхода должны соответствовать проектным значениям.
Проверку проводят при работающей системе отопления, при стабильной температуре и давлении. Резко менять настройки крана во время диагностики не рекомендуется – это приводит к искажению результатов.
Если параметры расхода не совпадают с расчетными, требуется отрегулировать вентиль плавно, фиксируя изменения давления. При отсутствии изменений или заедании вентиля следует проверить исправность штока и герметичность уплотнений.
Дополнительно проверяют отсутствие вибраций и шумов вокруг крана, что свидетельствует о правильной установке и отсутствии гидравлических проблем. При появлении аномалий проводят повторную проверку системы и оценивают необходимость замены или ремонта крана.
Регулярная диагностика должна включать замеры давления и расхода не реже одного раза в отопительный сезон для поддержания оптимального гидравлического баланса.
Типичные ошибки при использовании балансировочных кранов и способы их устранения
Неправильное использование балансировочных кранов приводит к снижению эффективности отопительной системы и неравномерному распределению теплоносителя. Основные ошибки и методы их исправления:
- Неправильный выбор диаметра крана. Использование крана меньшего или большего диаметра вызывает искажение гидравлического сопротивления. Рекомендуется подбирать кран согласно расчетному расходу и характеристикам трубопровода.
- Отсутствие или неверная установка измерительных приборов. Без точных датчиков расхода и давления невозможно корректно отрегулировать систему. Необходимо монтировать манометры и ротаметры непосредственно на балансировочном кране.
- Неполное открытие или закрытие крана. Частичная регулировка без фиксации приводит к дребезгу и нестабильной работе. После настройки клапан должен быть зафиксирован в расчетном положении с помощью встроенного фиксатора или запорной арматуры.
- Игнорирование технического обслуживания. Засорение и износ элементов приводят к неточным показаниям и нарушению регулировки. Необходим регулярный осмотр, очистка и замена уплотнителей.
- Отсутствие балансировки после монтажа. Без первичной балансировки невозможно обеспечить равномерное распределение теплоносителя. Рекомендуется проводить гидравлические испытания и настройку при запуске системы.
- Неправильная последовательность регулировки. Регулировка без учета общего гидравлического баланса снижает эффективность. Сначала задают расход на магистральных трубах, затем на ответвлениях, контролируя параметры на каждом этапе.
Исправление указанных ошибок позволяет поддерживать стабильную работу системы отопления, минимизировать перерасход топлива и обеспечить комфортный микроклимат в помещениях.
