Электромагнитная индукция – это явление, при котором в проводнике возникает электродвижущая сила (ЭДС) при изменении магнитного потока, проходящего через контур. Основной параметр, определяющий процесс индукции, – скорость изменения магнитного потока, выражаемая как dΦ/dt. Чем быстрее изменяется поток, тем выше индуцированное напряжение.
Закон Фарадея-Ленца формализует количественную зависимость между изменением магнитного потока и индуцированной ЭДС. Согласно этому закону, индуцированная ЭДС равна величине скорости изменения магнитного потока, взятой с отрицательным знаком, что отражает направление индукционного тока, противодействующее причине изменения потока.
Для практического использования электромагнитной индукции важно учитывать конструкцию проводника, форму и размеры контура, а также частоту и амплитуду изменения магнитного поля. Оптимизация этих параметров повышает эффективность трансформаторов, генераторов и датчиков, основанных на принципах индукции.
Как изменяется магнитный поток в катушке и что это значит
Магнитный поток Φ через катушку определяется как произведение магнитной индукции B, площади поперечного сечения S катушки и косинуса угла θ между вектором магнитного поля и нормалью к поверхности катушки: Φ = B · S · cos(θ). Изменение любого из этих параметров приводит к изменению магнитного потока.
Изменение магнитной индукции B происходит при изменении силы тока в источнике магнитного поля или при перемещении магнитного объекта относительно катушки. Изменение площади S практически невозможно без физического изменения катушки, но изменение эффективной площади может быть реализовано за счет изменения формы или ориентации катушки.
Угол θ регулирует проекцию магнитного поля на поверхность катушки. При вращении катушки в постоянном магнитном поле изменяется θ, что ведёт к периодическому изменению магнитного потока.
Изменение магнитного потока приводит к возникновению электродвижущей силы (ЭДС) индукции согласно закону Фарадея: ЭДС = -dΦ/dt. Это означает, что скорость изменения магнитного потока напрямую определяет величину индуцированного напряжения.
Для практического применения важно контролировать скорость изменения магнитного потока, что достигается регулировкой тока в магнитной цепи, изменением скорости движения катушки или магнитного объекта, а также изменением угла наклона катушки. Высокая скорость изменения потока увеличивает индуцированную ЭДС, что используется, например, в генераторах и датчиках положения.
При проектировании устройств с катушками рекомендуется минимизировать паразитные изменения параметров, не связанные с основной задачей, чтобы избежать непредсказуемых индуцированных напряжений и повысить стабильность работы системы.
Почему возникает индукционный ток при движении проводника в магнитном поле
При перемещении проводника в магнитном поле на свободные электроны внутри него действует сила Лоренца, направленная перпендикулярно как к направлению движения проводника, так и к линиям магнитной индукции. Эта сила заставляет электроны смещаться, создавая внутри проводника электрическое поле.
В результате возникает разность потенциалов между концами проводника – ЭДС индукции. Она приводит к появлению индукционного тока, если цепь замкнута.
Величина индукционного тока определяется выражением Е = B·l·v·sin(θ), где B – магнитная индукция, l – длина проводника в магнитном поле, v – скорость движения, а θ – угол между направлением движения и вектором магнитного поля.
Максимальный ток возникает при движении проводника перпендикулярно магнитным линиям, при параллельном движении ЭДС не возникает. Для усиления индукционного тока рекомендуют увеличивать скорость движения, длину проводника в зоне действия магнитного поля и величину магнитной индукции.
Зависимость индукционного напряжения от скорости изменения магнитного потока
Индукционное напряжение прямо пропорционально скорости изменения магнитного потока, проходящего через контур. Закон Фарадея выражается формулой:
ε = -dΦ/dt,
где ε – индукционное напряжение, Φ – магнитный поток, t – время.
- При быстром изменении магнитного потока за малый промежуток времени dt индукционное напряжение возрастает.
- Если изменение потока происходит медленно, индукционное напряжение будет низким, даже при большом абсолютном значении потока.
- Величина индукционного напряжения зависит не только от скорости изменения, но и от площади контура и ориентации относительно магнитного поля, так как Φ = B·S·cosθ, где B – магнитная индукция, S – площадь, θ – угол между вектором магнитной индукции и нормалью к поверхности.
Практические рекомендации для повышения индукционного напряжения:
- Увеличить скорость изменения магнитного поля – использовать быстро движущиеся магнитные системы или изменять ток в обмотках с высокой частотой.
- Максимизировать площадь контура – расширять проводящую петлю или использовать несколько витков.
- Оптимизировать ориентацию – располагать контур перпендикулярно линиям магнитного поля для максимального потока.
Учет этих факторов необходим при проектировании трансформаторов, генераторов и датчиков, где точное управление уровнем индукционного напряжения критично.
Роль направления магнитного поля в формировании индукционного тока

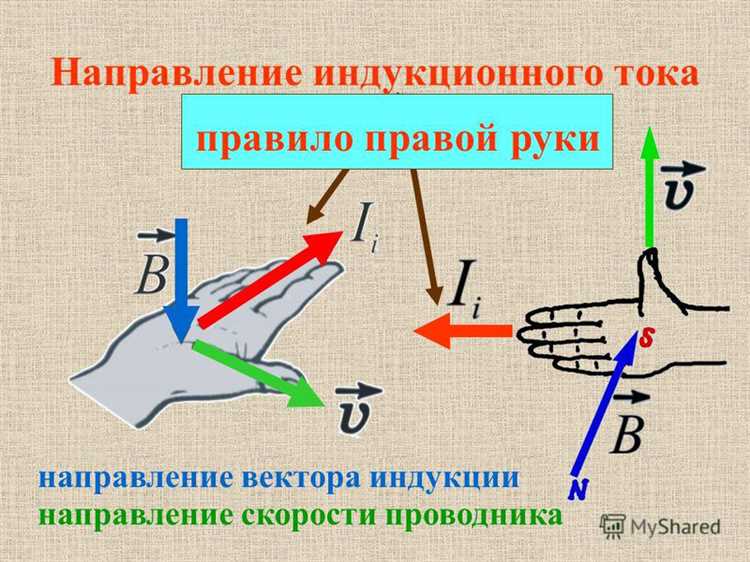

Направление магнитного поля напрямую определяет направление индуцированного тока согласно правилу Ленца. При изменении потока магнитной индукции через замкнутый контур индуцированный ток возникает таким образом, чтобы создавать магнитное поле, противодействующее изменению исходного потока.
Если направление магнитного поля изменяется на противоположное, знак индукционного тока меняется на обратный. Это связано с векторным характером магнитного потока, который рассчитывается как скалярное произведение магнитной индукции и площади контура с учётом ориентации вектора нормали.
Экспериментально подтверждено, что даже при неизменном абсолютном значении магнитного поля, изменение направления приводит к инверсии направления тока, что важно учитывать при проектировании электромагнитных устройств и датчиков.
Для точного управления индукционным током необходимо правильно ориентировать проводник относительно магнитного поля и учитывать движение контура. Максимальная ЭДС возникает при перпендикулярном расположении направления скорости изменения потока и линии магнитного поля.
Практическое применение: при конструировании генераторов и трансформаторов важна согласованность направления магнитного поля и токоведущих элементов для обеспечения нужного направления тока и оптимизации энергоэффективности.
Как влияет число витков катушки на величину индукционного напряжения
Величина индукционного напряжения прямо пропорциональна числу витков катушки. Согласно закону электромагнитной индукции, ЭДС индукции определяется скоростью изменения магнитного потока и количеством витков: чем больше витков, тем выше суммарное напряжение, индуцируемое в катушке.
Увеличение числа витков повышает индукционное напряжение линейно, что позволяет достигать нужных уровней без увеличения скорости изменения магнитного потока или площади сечения. Например, при удвоении числа витков напряжение также приблизительно удваивается.
Однако увеличение витков вызывает рост индуктивности и сопротивления катушки, что влияет на её динамические свойства и потребляемую мощность. При проектировании катушек важно балансировать между количеством витков и допустимыми параметрами цепи для оптимизации эффективности.
Рекомендации по выбору числа витков зависят от конкретных условий применения: для генераторов, трансформаторов или датчиков предпочтительно выбирать минимально необходимое число витков, обеспечивающее требуемое напряжение с учетом допустимых габаритов и электрических характеристик.
Практическое применение закона Фарадея в генераторах переменного тока
Закон электромагнитной индукции Фарадея лежит в основе работы генераторов переменного тока, обеспечивая преобразование механической энергии в электрическую. В генераторах проводник (обычно виток катушки) вращается в магнитном поле, что вызывает изменение магнитного потока через контур и индуцирует ЭДС.
Ключевой параметр – скорость изменения магнитного потока, прямо пропорциональная частоте вращения ротора и магнитной индукции. Увеличение оборотов генератора или силы магнитного поля повышает амплитуду и частоту выходного напряжения.
Практическое значение закона Фарадея проявляется в проектировании магнитных систем генераторов: используются мощные постоянные магниты или электромагниты с регулируемым возбуждением для стабилизации выходного напряжения при изменении нагрузки.
Для повышения эффективности минимизируют сопротивление обмоток и оптимизируют форму проводника, снижая потери и улучшая индуктивные характеристики. Системы охлаждения необходимы для предотвращения перегрева, который снижает магнитную проницаемость и ухудшает индукцию.
Регулировка угла поворота ротора относительно статора позволяет изменять фазу и форму синусоидального сигнала, что важно для согласования с сетью и работы в параллельных генераторных установках.
В современных генераторах переменного тока часто применяют датчики и системы автоматического управления возбуждением, основанные на прямом измерении индуцированного напряжения, что позволяет оперативно корректировать рабочие параметры и поддерживать стабильное качество электрической энергии.
Почему индуцированный ток создает магнитное поле, противодействующее изменению
- Электроны в проводнике начинают двигаться под влиянием электродвижущей силы, вызванной изменяющимся магнитным полем.
- По закону Ампера, ток в проводнике порождает собственное магнитное поле, которое взаимодействует с внешним магнитным потоком.
- Если магнитный поток увеличивается, индуцированный ток создаёт магнитное поле, направленное противоположно росту потока, снижая его изменение.
- При уменьшении магнитного потока ток индуцируется так, чтобы создать магнитное поле, стремящееся компенсировать падение потока.
Это явление обеспечивается законом сохранения энергии и направлено на предотвращение бесконечного нарастания индуцированного тока. Без противодействующего магнитного поля система бы приобрела энергию из ничего, что невозможно с точки зрения физики.
- Изменение магнитного потока создаёт электрическое поле в проводнике согласно уравнению Максвелла-Фарадея.
- Это электрическое поле вызывает движение зарядов, формируя индуцированный ток.
- Индуцированный ток порождает магнитное поле, которое противодействует изначальному изменению потока, стабилизируя систему.
Практическая рекомендация: при проектировании электромагнитных систем следует учитывать направление индуцированного тока и его магнитного поля, чтобы избежать нежелательных эффектов, таких как перенапряжения и потери энергии.
Методы измерения индукционного напряжения в электротехнических приборах
Осциллограф позволяет не только определить амплитуду индукционного напряжения, но и проанализировать его форму и частотные характеристики. Для точного измерения следует выбирать прибор с полосой пропускания, превышающей максимальную частоту сигнала, обычно не менее 1 МГц для высокочастотных приложений.
Вольтметры переменного тока с интегрирующим или среднеквадратичным выходом применяются при измерении среднеквадратичных значений индукционного напряжения в диапазоне от нескольких милливольт до сотен вольт. Важно учитывать входное сопротивление прибора, чтобы минимизировать влияние на измеряемую цепь.
Измерительные трансформаторы напряжения используют для изоляции и масштабирования высокого индукционного напряжения до безопасных уровней. Их параметры должны быть тщательно выбраны с учётом диапазона частот и максимального рабочего напряжения, чтобы избежать искажений и потерь.
Для измерений на низких частотах и малых величинах индукционного напряжения применяют усилители напряжения с высокоомным входом и малошумящими каскадами, что повышает точность и стабильность результатов.
Использование цифровых мультиметров с функцией измерения переменного напряжения допускается при частотах до 100 кГц и амплитуде не менее 1 мВ. Для более точного анализа требуется специализированное оборудование с высокой разрядностью АЦП и низким уровнем шума.
В любом случае, перед началом измерений необходимо обеспечить корректное подключение и экранирование измерительных приборов, а также учитывать индуктивные и ёмкостные паразитные элементы, которые могут вносить искажения в результаты.
Вопрос-ответ:
Что представляет собой закон электромагнитной индукции и как он работает?
Закон электромагнитной индукции описывает появление электрического тока в проводнике при изменении магнитного поля вокруг него. Если магнитный поток, проходящий через контур, меняется, в этом контуре возникает электродвижущая сила. Это происходит из-за взаимодействия магнитного поля с электрическими зарядами в проводнике, что приводит к появлению тока.
Какие физические процессы лежат в основе принципа действия индукционного тока?
Принцип действия индукционного тока основан на изменении магнитного потока, которое вызывает движение свободных электронов в проводнике. Когда магнитное поле вокруг замкнутого контура изменяется по величине или направлению, в проводнике индуцируется напряжение, приводящее к возникновению тока. Этот эффект связан с взаимодействием между магнитным полем и электрическими зарядами.
Почему изменение магнитного потока приводит к появлению электрического тока?
Изменение магнитного потока через проводящий контур создает электродвижущую силу, которая заставляет электроны в проводнике перемещаться. Магнитное поле оказывает воздействие на заряды, и при его изменении возникает сила, способствующая движению этих зарядов, что и приводит к появлению тока в цепи.
Как можно объяснить связь между магнитным полем и электрическим током в контексте индукции?
Связь между магнитным полем и электрическим током проявляется через процесс индукции: изменение магнитного поля вокруг проводника создает условия для возникновения напряжения и, следовательно, тока в нем. Это происходит потому, что движущееся магнитное поле изменяет энергетическое состояние зарядов, заставляя их двигаться и формировать ток.
Какие практические применения имеет закон электромагнитной индукции в технике и повседневной жизни?
Закон электромагнитной индукции лежит в основе работы множества устройств, таких как трансформаторы, электродвигатели и генераторы. Он используется для преобразования электрической энергии, передачи ее на большие расстояния, а также в приборах для измерения электрических величин. В быту этот принцип применяется, например, в индукционных плитах и зарядных устройствах.
Как работает закон электромагнитной индукции и почему возникает электродвижущая сила?
Закон электромагнитной индукции описывает появление электрического напряжения в проводнике, если магнитное поле вокруг него изменяется. Электродвижущая сила возникает из-за изменения магнитного потока, проходящего через контур. Это изменение заставляет свободные электроны в проводнике двигаться, создавая ток. Причина явления — взаимосвязь между электричеством и магнитным полем, которые влияют друг на друга при движении или изменении полей.
