Оптический привод, снятый с устаревшего компьютера, содержит мощный лазерный диод, который можно применить для создания компактного лазера с ограниченной дальностью действия. В основе устройства лежит лазерный модуль из привода CD или DVD, мощность которого обычно колеблется от 5 до 100 мВт в зависимости от типа дисковода.
Для сборки потребуются базовые инструменты и элементы: плата с лазерным диодом, стабилизатор тока, линзы для фокусировки и корпус для защиты. Особое внимание следует уделить правильной полярности подключения и точной регулировке напряжения, чтобы избежать выхода диода из строя.
Устройство из старого дисковода способно работать в диапазоне длины волны 650–780 нм (красный или инфракрасный спектр). Это позволяет использовать его для простых оптических экспериментов, маркировки поверхностей или демонстрационных целей. Для повышения безопасности необходимо использовать защитные очки и избегать прямого контакта луча с глазами.
Выбор и разборка подходящего лазерного модуля из дисковода
Для самодельного лазера оптимальны лазерные головки из DVD-приводов, так как у них более мощные лазеры с длиной волны около 650 нм, в отличие от CD-приводов, где длина волны составляет около 780 нм и мощность значительно ниже.
При выборе дисковода обращайте внимание на наличие разборной лазерной головки с возможностью свободного доступа к лазерному диоду и линзам. Лучше всего подходят модели с металлическим корпусом лазерного модуля – они обеспечивают надёжное крепление и защиту элементов.

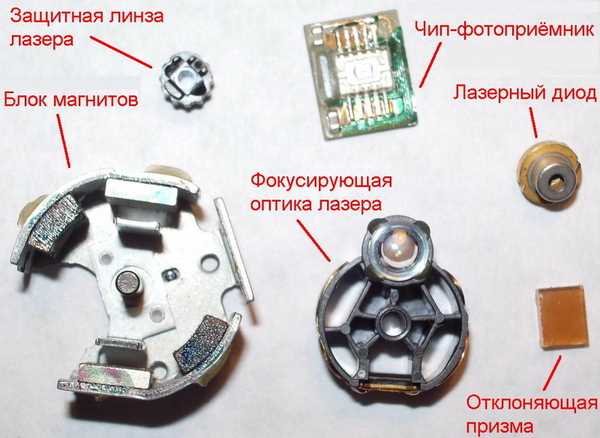

Для извлечения модуля аккуратно снимите крышку привода, отсоедините шлейфы и извлеките лазерный блок. Важно не повредить тонкие шлейфы и пластиковые элементы. Лазерный диод обычно располагается на небольшой печатной плате с проводами питания и оптической системой, включающей объектив и движущиеся механизмы фокусировки.
Открутите крепёжные винты и отделите лазерный диод от механизма фокусировки, если требуется статичная установка. Не трогайте линзы без необходимости – нарушение их положения влияет на качество и мощность луча.

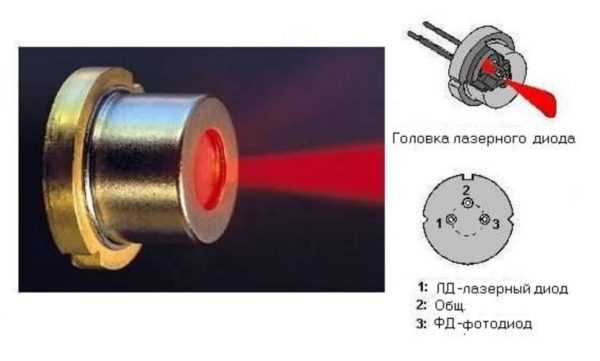

При демонтаже обращайте внимание на маркировку диода: она поможет определить его параметры и совместимость с источником питания. Обычно лазерные диоды DVD имеют маркировку типа DVD-Pickup Laser Diode с номинальным напряжением около 3 В и током до 100 мА.
После извлечения лазерного модуля проверьте его сопротивление и отсутствие короткого замыкания перед подключением к питанию. Важно соблюдать полярность и использовать регулируемый источник питания для плавного увеличения тока при испытании.
Подготовка и тестирование лазерного диода для безопасной работы
Для питания лазерного диода применяйте стабилизированный источник тока с ограничением тока в диапазоне 20–30 мА, характерном для большинства диодов из дисководов. Избыточный ток приводит к быстрому выходу из строя. Подключение осуществляйте через резистор ограничения, рассчитанный по формуле R = (V_источника — V_диода) / I_номинальный.
Перед подачей питания выполните тест на короткое замыкание и правильность полярности. Включайте питание на минимальной мощности и постепенно увеличивайте ток, контролируя температуру корпуса. При нагреве выше 50 °C требуется охлаждение или снижение тока.
Для проверки работы используйте фотодетектор или бумажный лист на расстоянии 10–15 см. Лазерный луч должен быть устойчивым и ярким без мерцаний. При нестабильной работе проверьте контакты и исключите наличие посторонних элементов на линзе, влияющих на рассеивание луча.
Обязательно применяйте защитные очки с фильтром, соответствующим длине волны лазера (обычно около 780–830 нм для дисководных диодов), чтобы избежать повреждения зрения даже при кратковременном воздействии.

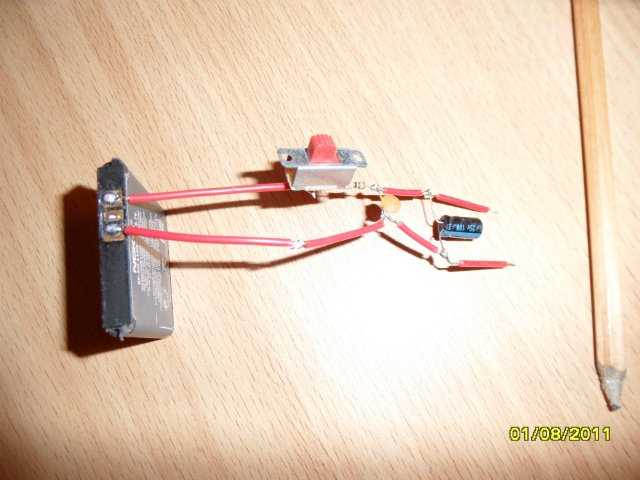

Создание и настройка драйвера питания для лазера
Для питания лазерного диода из дисковода требуется стабильный источник тока с ограничением максимального значения, чтобы избежать перегрева и выхода из строя. Оптимальный ток для стандартного лазерного диода в дисководах – 30–40 мА при напряжении около 3 В.
В основе драйвера обычно используется линейный стабилизатор тока или простая схема с транзистором и резистором. Для точного ограничения тока подойдёт стабилитрон с дополнительным резистором, рассчитанным по формуле R = (Uпит — Uлаз) / I, где Uпит – напряжение питания (обычно 5 В), Uлаз – рабочее напряжение лазера, I – желаемый ток.
Используйте маломощный резистор с точностью 1% для стабильности тока. Для большей безопасности подключайте резистор последовательно с лазером, измеряя ток мультиметром. При превышении 40 мА снижайте питание или увеличивайте сопротивление.
Дополнительно стоит добавить фильтрующий конденсатор 100–220 мкФ параллельно лазеру для сглаживания скачков напряжения, возникающих при включении и выключении устройства. Избегайте пиковых напряжений выше 5 В, которые могут повредить диод.
Для удобства регулировки соберите схему с переменным резистором 1–10 кОм, позволяющим плавно изменять ток. Это упростит настройку лазера под конкретные параметры диода. Перед подключением убедитесь в отсутствии короткого замыкания и правильной полярности подключения.
Используйте радиатор или теплоотвод при длительной работе лазера, так как даже малый ток вызывает нагрев, который снижает срок службы диода.

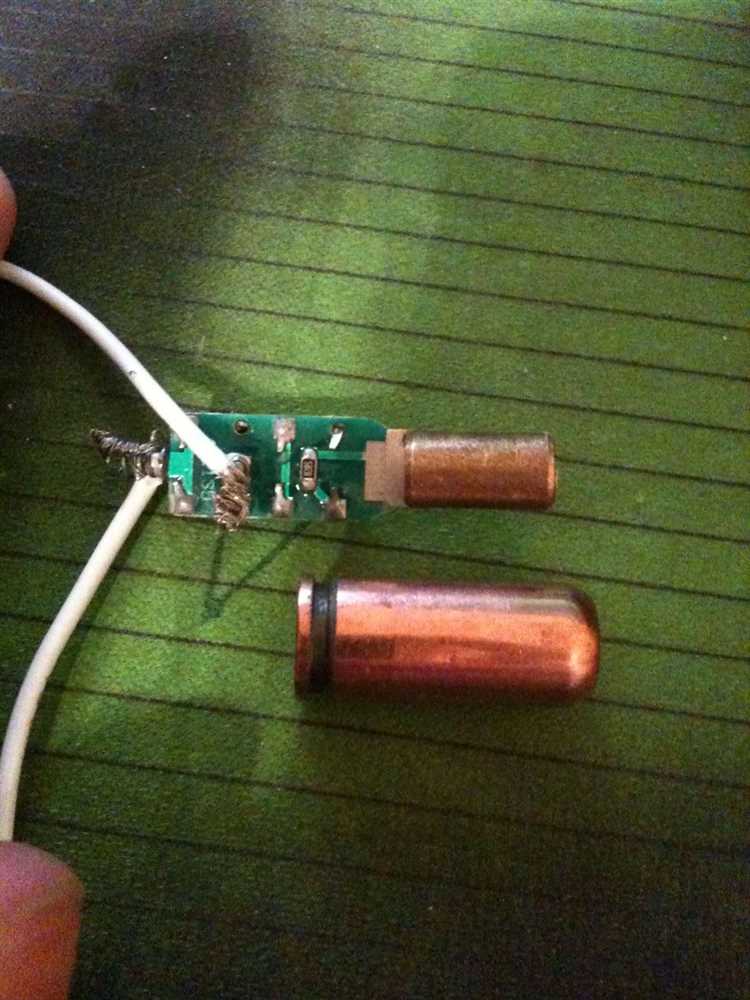

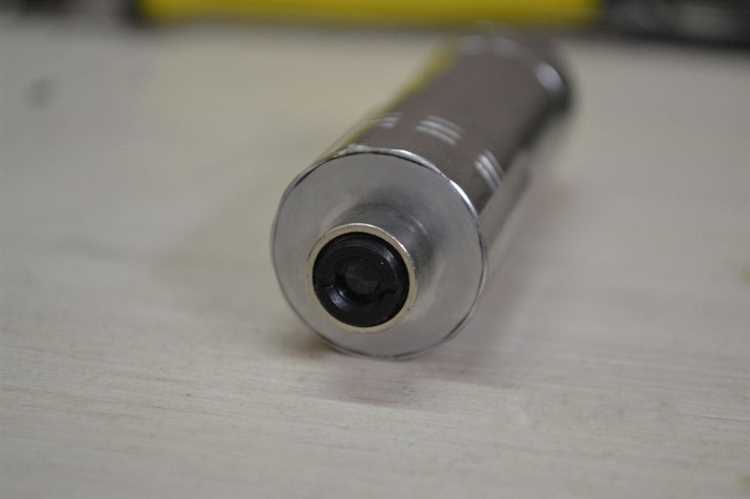

Монтаж лазерного диода в корпус с фиксацией и охлаждением
Лазерный диод извлекается из лазерной головки дисковода и устанавливается в металлический корпус диаметром 8-10 мм. Для фиксации применяется термостойкий двухкомпонентный эпоксидный клей с теплопроводящими добавками, который обеспечивает надежное крепление и минимальное тепловое сопротивление.

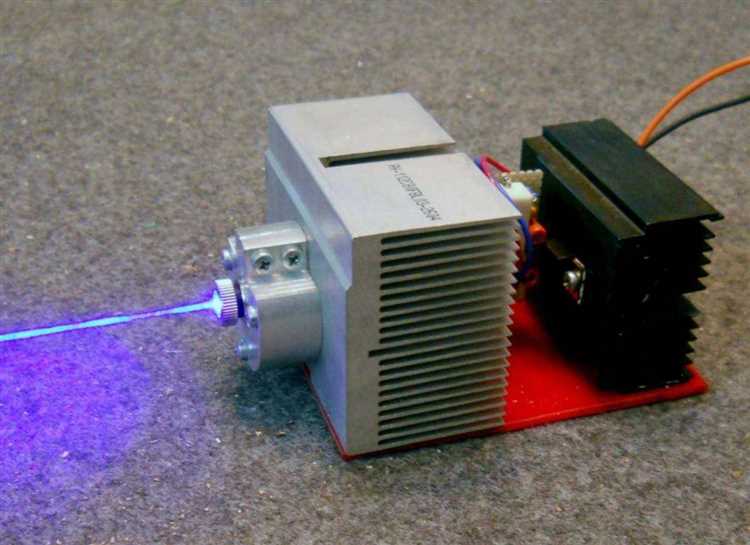

Для охлаждения корпуса рекомендуется использовать алюминиевый радиатор с площадью рассеивания не менее 30 см², закрепленный винтами через термопрокладку толщиной 0,5 мм. При отсутствии радиатора допускается установка корпуса на металлическую платформу толщиной не менее 3 мм с отводящими ребрами, для увеличения площади теплообмена.
Питание лазерного диода должно проходить через ограничительный резистор 10-15 Ом и стабилизатор тока с точностью не менее 5%. Для контроля температуры корпуса рядом с диодом монтируется термистор NTC с номиналом 10 кОм, подключаемый к контроллеру или простому аварийному отключению питания при нагреве выше 45 °C.
Для защиты оптической части диода применяется прозрачная кварцевая или стеклянная защитная линза толщиной 1-2 мм, закрепленная на корпусе герметиком с высокой прозрачностью и термостойкостью.
Проверка излучения и регулировка фокусировки лазерного луча
Для проверки излучения подключите дисковод к источнику питания через ограничительный резистор 220 Ом, чтобы избежать перегрузки лазера. Направьте луч на белую матовую поверхность на расстоянии 20-30 см. Видимый свет должен быть четким и однородным, без мерцания или искажений.
Если лазерная точка расплывчата, выполните регулировку фокусировки, поворачивая линзу, установленную перед лазером. Для точной настройки используйте микроскопическую отвертку или пластиковый инструмент, чтобы избежать смещения корпуса. Малейшее вращение линзы меняет фокусное расстояние и диаметр пятна.
Оптимальный размер фокусировки – не более 1 мм в диаметре на указанном расстоянии. Для оценки точности примените увеличительное стекло или лупу. Если фокус смещён, лазерное пятно будет увеличенным и размазанным, что снижает эффективность при использовании в экспериментах.
После регулировки зафиксируйте линзу клеем или каплей лака, чтобы предотвратить её случайное смещение при эксплуатации. Проверяйте излучение при каждом включении – напряжение питания лазера не должно превышать 3,3 В, иначе элемент быстро выйдет из строя.
Меры безопасности при работе и эксплуатации самодельного лазера
Лазер, созданный из дисковода, излучает мощный узкий световой поток, способный повредить зрение и кожу. Соблюдение точных мер безопасности снижает риск травм и аварий.
- Используйте защитные очки с маркировкой OD5+ по длине волны лазера (обычно 650–780 нм). Обычные солнцезащитные очки не подходят.
- Никогда не направляйте луч на глаза человека, животных или отражающие поверхности.
- Работайте в помещении с минимальным количеством отражающих предметов из металла или стекла.
- Перед включением проверьте отсутствие посторонних предметов на линии луча, чтобы предотвратить случайное возгорание.
- Не оставляйте лазер включённым без присмотра более 10 секунд подряд, чтобы избежать перегрева и выхода из строя компонентов.
- Используйте устойчивую и надёжную подставку, исключающую смещение или падение устройства во время работы.
- При монтаже проводов и пайке отключайте питание, чтобы избежать короткого замыкания и пожара.
- Храните лазер вне досягаемости детей и животных, применяйте запирающиеся контейнеры.
- Не модифицируйте источник питания сверх рекомендуемых параметров – превышение напряжения увеличивает мощность лазера, что опасно.
- Проверяйте работоспособность лазера в темном помещении, чтобы точнее оценить мощность и направление луча.
Соблюдение этих рекомендаций обеспечит безопасность и продлит срок службы самодельного лазера.
Вопрос-ответ:
Можно ли использовать лазерный диод из старого дисковода для резки материалов?
Лазерный диод из дисковода обычно обладает малой мощностью, что делает его подходящим для демонстрационных целей или простого светового указателя. Для резки даже тонких материалов требуется мощный лазер с высокой плотностью энергии, которой такие диоды не обеспечивают. Их лучше использовать для экспериментов с подсветкой или простыми проектами, но не для резки.
Какие инструменты и материалы понадобятся для извлечения лазера из старого дисковода?
Для работы потребуется небольшой набор инструментов: крестовая отвертка для разборки корпуса, пинцет для аккуратного извлечения компонентов, мультиметр для проверки диода и резисторов, паяльник для подключения питания. Также понадобится источник питания с регулируемым напряжением (обычно 3–5 В), несколько проводов и возможно защитный резистор, чтобы не повредить диод.
Как правильно подключить лазерный диод, чтобы он не сгорел сразу после включения?
Лазерный диод очень чувствителен к перепадам напряжения и току. Чтобы избежать его повреждения, следует подключать диод через ограничительный резистор или использовать регулируемый источник питания с ограничением тока. Важно соблюдать полярность — у диода есть анод и катод. Если подключить неправильно, он не будет работать и может сгореть. Перед подключением желательно проверить характеристики диода и подобрать подходящие параметры питания.
Нужно ли использовать специальные защитные очки при работе с лазером из дисковода?
Да, защита глаз обязательна. Даже слабый лазер может нанести повреждение сетчатке глаза при прямом попадании. Рекомендуется использовать очки с фильтрами, подходящими для длины волны вашего лазера, или избегать направлять луч на глаза. Безопасность — превыше всего, особенно при самостоятельных экспериментах.
Можно ли улучшить яркость и стабильность лазера, извлечённого из дисковода?
Увеличить яркость можно, применив более качественный стабилизатор тока и правильно подобранный источник питания. Также помогает очистка и аккуратная настройка оптики вокруг диода. Однако существенно повысить мощность лазера без замены самого диода не получится, так как характеристики изначально ограничены. Для большей стабильности полезно обеспечить стабильное питание и избегать перегрева компонента.
Как извлечь лазерный диод из старого дисковода и какие моменты стоит учитывать при разборке?
Для извлечения лазерного диода сначала нужно аккуратно снять крышку с дисковода, обычно она крепится несколькими винтами. Важно работать осторожно, чтобы не повредить тонкие проводки и сам диод, который часто расположен на специальном креплении. При разборке лучше использовать небольшую отвертку и пинцет. Также стоит помнить, что внутри дисковода могут быть пружины и мелкие детали, которые легко потерять. После извлечения лазера желательно проверить его внешний вид и убедиться, что оптическая линза и контакты не повреждены.
Каким образом подключить лазерный диод к источнику питания без риска его сгорания?
Лазерный диод чувствителен к току, поэтому его нельзя подключать напрямую к источнику питания без ограничения тока. Для этого используют резистор с подходящим сопротивлением, который уменьшает ток до безопасного уровня. Если есть возможность, лучше применять лабораторный блок питания с регулировкой тока. Также важно соблюдать полярность: у диода есть плюс и минус, которые нужно подключать правильно. При неправильном подключении или превышении тока диод может быстро выйти из строя.
