Как подключить датчик движения к прожектору светодиодному без выключателя

Для организации автоматического включения светодиодного прожектора необходимо правильно подключить датчик движения. В данной схеме отсутствует традиционный выключатель, что упрощает монтаж и повышает удобство эксплуатации.

Основная задача – обеспечить стабильное питание прожектора через датчик с выдержкой времени и чувствительностью к движению. Важно учитывать параметры датчика: напряжение питания (обычно 220 В или 12 В постоянного тока), ток нагрузки и угол обзора сенсора. Для светодиодного прожектора мощностью до 30 Вт обычно используется датчик с максимальной нагрузкой 500 Вт, что гарантирует запас по безопасности.

Рекомендуется подключать датчик параллельно с прожектором, соблюдая полярность и правильную фазировку. Особое внимание уделяется заземлению и изоляции проводов, чтобы избежать коротких замыканий и помех. При монтаже учитывайте рекомендации производителя датчика по высоте установки – оптимально от 2,5 до 3,5 метров для корректного срабатывания на движение.

Выбор совместимого датчика движения для светодиодного прожектора

При подборе датчика движения для светодиодного прожектора учитывайте технические параметры, обеспечивающие корректную работу и долговечность системы.

• Напряжение питания: датчик должен поддерживать напряжение, соответствующее светодиодному прожектору (чаще 12 В или 220 В). Несовпадение приведет к некорректной работе или выходу из строя компонентов.

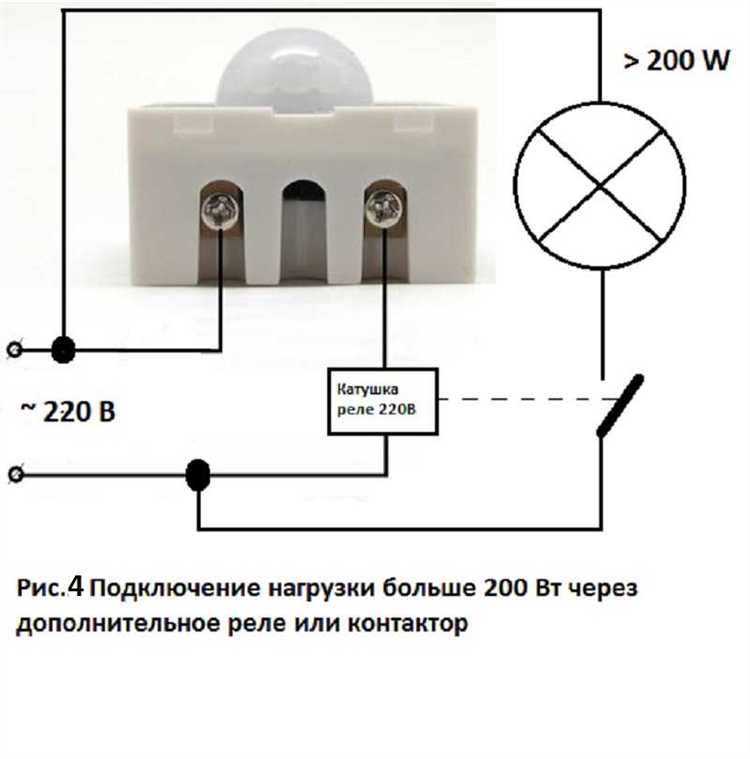

• Максимальная нагрузка: выбирайте датчик с максимальным током и мощностью, превышающими параметры прожектора минимум на 20%. Например, если прожектор потребляет 30 Вт при 220 В (около 0.14 А), датчик должен выдерживать не менее 0.17 А.
• Тип выходного сигнала: предпочтительны модели с релейным выходом или транзисторным с открытым коллектором, способные коммутировать индуктивную и ёмкостную нагрузку светодиодного драйвера.
• Диапазон чувствительности и угла обзора: для наружных прожекторов оптимальны датчики с углом обнаружения от 120° и дальностью до 12 метров. Это обеспечивает своевременное включение без ложных срабатываний.
• Время задержки отключения: регулируемая задержка от 10 секунд до 10 минут позволит адаптировать работу под конкретные задачи и избежать частых включений/выключений.
• Степень защиты (IP): для уличных условий необходим минимум IP44, лучше IP65 и выше, чтобы датчик выдерживал пыль, влагу и перепады температуры.
• Совместимость с LED-драйвером: при использовании светодиодных прожекторов с драйверами проверяйте возможность работы датчика с такими источниками питания, так как не все модели корректно реагируют на нагрузку светодиодов.

Исходя из перечисленных параметров, рекомендуется выбирать специализированные датчики движения для LED-освещения, а не универсальные бытовые модели. Такой подход гарантирует стабильность работы и минимизирует риск выхода из строя оборудования.

Определение подходящих контактов на датчике и прожекторе

Датчик движения обычно имеет три контакта: L (фаза питания), N (нейтраль) и LOAD или выход, который управляет нагрузкой – в данном случае прожектором. Прожектор подключается к сети через два контакта: фазу и нейтраль. Важно четко идентифицировать их на каждом устройстве, чтобы избежать короткого замыкания и неправильной работы.

Контакт L на датчике подается от фазного провода, он необходим для питания самой электроники датчика. Контакт N подключается к нейтрали, общему проводу для обоих устройств. Контакт LOAD на датчике – это переключатель, который подает фазу на прожектор при срабатывании.

На прожекторе фазный провод подключается к входному фазовому контакту, а нейтраль – к нейтральному контакту. В большинстве моделей эти контакты маркированы или имеют цветовую кодировку: фаза обычно коричневая или черная, нейтраль – синяя.

Перед подключением рекомендуется использовать мультиметр для проверки наличия фазы и нейтрали. Фазу можно определить по напряжению относительно земли, нейтраль – по отсутствию напряжения или нулевому потенциалу.

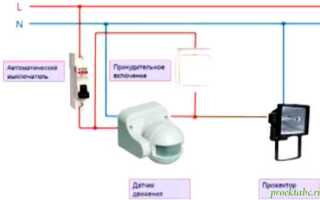

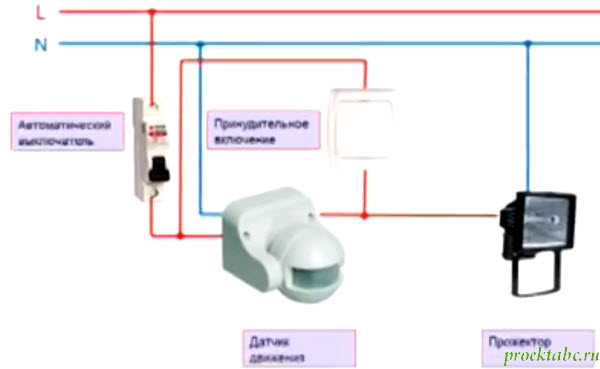

В схеме без выключателя LOAD датчика напрямую соединяется с фазой прожектора, а нейтраль прокладывается параллельно к датчику и прожектору. Это гарантирует, что прожектор включается только при обнаружении движения, без дополнительного вмешательства.

Подготовка инструментов и материалов для подключения

Для монтажа датчика движения к светодиодному прожектору потребуются следующие инструменты: индикаторная отвертка для проверки наличия напряжения, пассатижи для зачистки и скручивания проводов, набор отверток с плоским и крестовым лезвием, а также мультиметр для точного измерения напряжения и контроля цепи. Паяльник не обязателен, но рекомендован при необходимости надежного соединения проводов.

Материалы включают датчик движения с рабочим напряжением 220 В, светодиодный прожектор, соединительные провода с сечением не менее 1,5 мм², клеммники типа Wago для быстрого и безопасного монтажа, а также изоляционную ленту ПВХ или термоусадочные трубки для защиты соединений от влаги и коротких замыканий.

Обязательно подготовьте диэлектрические перчатки и изолирующий коврик для безопасной работы с электричеством. Перед подключением проверьте целостность проводки и отсутствие повреждений на корпусе прожектора и датчика.

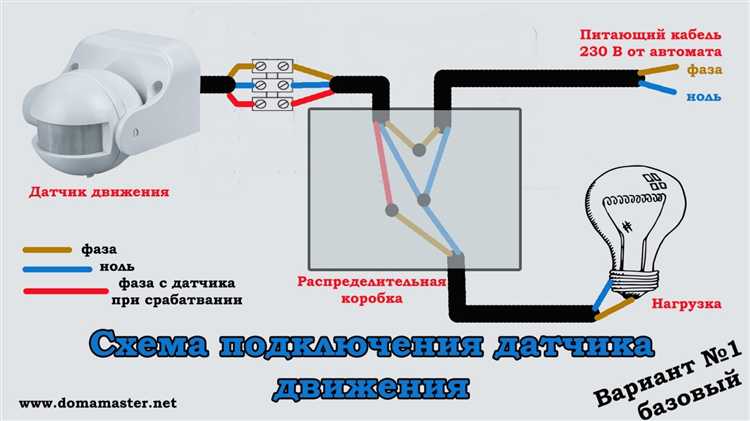

Последовательность подключения проводов датчика к прожектору

Для правильного подключения датчика движения к светодиодному прожектору без выключателя необходимо строго соблюдать порядок соединений и учитывать цветовую маркировку проводов.

1. Отключите питание сети перед началом монтажа.
2. Определите назначение проводов датчика. Обычно их три:
• Коричневый – фаза (L)
• Синий – нейтраль (N)
• Черный – выход на нагрузку (прожектор)
3. Подключите коричневый провод датчика к фазному проводу питающей линии.
4. Синий провод датчика соедините с нулевым проводом сети.
5. Черный провод датчика соедините с фазным проводом прожектора.
6. Нулевой провод прожектора подключите к нулю питающей линии, не смешивая с нейтралью датчика.
7. Убедитесь, что все соединения зафиксированы прочно и изолированы, чтобы избежать коротких замыканий.
8. Включите питание и проверьте работу датчика: прожектор должен включаться при обнаружении движения.

Если прожектор не включается, проверьте правильность подключения проводов, особенно выходного (черного) провода датчика и наличие питания на фазном проводе.

Настройка чувствительности и времени работы датчика

Чувствительность датчика регулируется с помощью потенциометра, расположенного на корпусе устройства. Значение чувствительности обычно варьируется в пределах 3–12 метров. Для точной настройки рекомендуется установить минимальный порог, чтобы исключить срабатывания от мелких животных или движений за пределами зоны освещения. Оптимально настроить чувствительность так, чтобы датчик реагировал на движение на расстоянии 5–7 метров в пределах угла обзора около 120°.

Время работы после срабатывания задаётся другим регулятором, который контролирует, сколько секунд свет будет включен. Диапазон настройки – от 10 секунд до 5 минут. Для энергоэффективности и увеличения срока службы светодиодов оптимально установить время от 30 секунд до 1 минуты, учитывая частоту прохождения людей. При необходимости длительного освещения (например, на въезде во двор) время можно увеличить до 3–5 минут.

Настройка производится при активном режиме датчика: сначала выставьте минимальное время работы, затем постепенно увеличивайте чувствительность, проверяя срабатывание при различных условиях. После этого подберите комфортное время работы, ориентируясь на реальный режим использования.

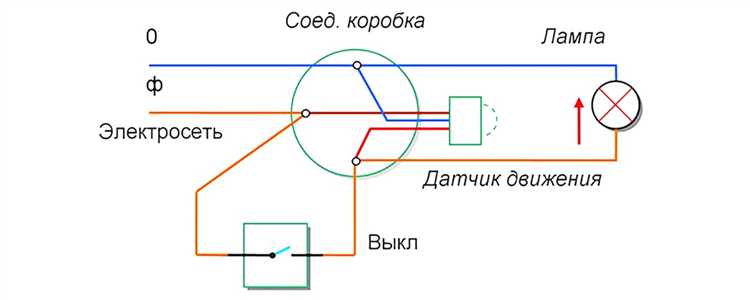

Проверка правильности подключения и тестирование системы

После монтажа датчика движения и светодиодного прожектора следует проверить все соединения на предмет надежности и соответствия электрической схеме. Контакты должны быть плотно зажаты, провода – без повреждений и оголений за пределами клемм. Подключение фазы датчика к сети и нагрузке светодиодного прожектора нужно подтвердить мультиметром в режиме прозвонки.

Для тестирования системы включите питание и установите датчик в режим обнаружения движения. Светодиодный прожектор должен загораться при движении в зоне чувствительности, без задержек или перебоев. Время работы прожектора после срабатывания датчика рекомендуется выставить на 30-60 секунд, чтобы исключить быстрые выключения и срабатывания от случайных объектов.

Если прожектор не включается, проверьте напряжение на выходе датчика. Должно соответствовать рабочему напряжению прожектора – обычно 220 В или 12 В в зависимости от модели. При отсутствии сигнала замените датчик или проверьте целостность кабелей. Также убедитесь, что датчик установлен под правильным углом и находится в зоне видимости движущихся объектов.

Рекомендуется провести несколько циклов включения/выключения, проверяя срабатывание при разных условиях освещенности. Если прожектор не гаснет, отрегулируйте чувствительность или временной интервал на корпусе датчика. При возникновении помех или ложных срабатываний осмотрите место установки на предмет источников тепла, движущихся веток или животных.

Решение проблем при неправильной работе датчика и прожектора

Если прожектор не включается при обнаружении движения, проверьте правильность подключения проводов к датчику. Фаза должна быть подключена к входу датчика, а выход датчика – к нагрузке (прожектору). Ошибки подключения вызывают отсутствие реакции или постоянное включение.

При ложных срабатываниях убедитесь, что датчик установлен вне зоны воздействия ветра, домашних животных или движущихся растений. Используйте модели с регулировкой чувствительности и времени задержки для минимизации ошибок.

Если прожектор включается и сразу выключается, проверьте уровень напряжения питания – он должен соответствовать техническим параметрам устройства. Нестабильное питание снижает надежность работы.

При работе на улице обязательно защитите датчик и соединения от влаги с помощью герметичных коробок и изоляции. Коррозия контактов вызывает перебои в цепи.

Если датчик не реагирует в темное время суток, проверьте функцию дневного освещения (фотореле) – при неправильной настройке датчик может блокировать включение прожектора.

Для точной настройки угла обзора используйте крепеж, позволяющий корректировать направление датчика, исключая нежелательные зоны и улучшая детектирование движения именно там, где это необходимо.

При постоянном свечении прожектора без движения проверьте целостность реле внутри датчика. При необходимости замените датчик на новый с аналогичными параметрами.

Регулярно очищайте линзу датчика от пыли и загрязнений, так как ухудшение передачи сигнала снижает чувствительность и вызывает сбои.

Рекомендации по безопасности и защите соединений от влаги

Для подключения датчика движения к светодиодному прожектору без выключателя необходимо обеспечить герметичность электрических соединений. Используйте клеммники с классом защиты не ниже IP67 или специальные водонепроницаемые гнезда. Все соединения следует изолировать термоусадочной трубкой с клеевым слоем, которая при нагреве плотно обхватывает провод и предотвращает попадание влаги.

Не применяйте обычную изоленту для внешних соединений – она быстро теряет адгезию под воздействием воды и ультрафиолета. Рекомендуется использовать силиконовые герметики с электроизоляционными свойствами или специализированные влагостойкие ленты.

Монтажные коробки и места соединений должны иметь уплотнительные прокладки и быть защищены от прямого попадания дождя и брызг. Если соединения располагаются на улице, обязательно устанавливайте их под козырьками или в герметичных коробках с вентиляцией для предотвращения конденсата.

Используйте кабели с внешней оболочкой из ПВХ или полиэтилена, предназначенные для уличного монтажа, с минимальным уровнем влагопоглощения. При прокладке проводов избегайте мест с возможным застоем воды или высоким уровнем влажности.

Регулярно проверяйте состояние соединений: отсутствие коррозии, целостность изоляции и плотность уплотнений. В случае обнаружения дефектов – заменяйте поврежденные элементы без задержек, чтобы избежать коротких замыканий и выхода оборудования из строя.

Вопрос-ответ:

Как правильно подключить датчик движения к светодиодному прожектору без использования выключателя?

Для подключения датчика движения к светодиодному прожектору без выключателя нужно соединить датчик и прожектор последовательно с электропитанием. Обычно датчик имеет три контакта: фазу, ноль и нагрузку. Фаза подаётся на датчик, выход нагрузки датчика подключается к прожектору, а ноль – напрямую к прожектору и датчику. При движении датчик замыкает цепь и включает прожектор. Важно соблюдать полярность и технические характеристики устройств, чтобы избежать поломок.

Какие типы датчиков движения лучше подходят для подключения к светодиодным прожекторам без выключателя?

Оптимальным вариантом считаются инфракрасные датчики, реагирующие на тепловое излучение человека, так как они экономичны и чувствительны к движению. Важно выбирать модели с возможностью регулировки времени включения и чувствительности, чтобы прожектор не работал постоянно или с ложными срабатываниями. Также стоит обратить внимание на максимальную нагрузку датчика, чтобы она соответствовала мощности прожектора.

Можно ли использовать датчик движения для управления несколькими светодиодными прожекторами одновременно?

Да, возможно подключить несколько прожекторов к одному датчику движения, если суммарная мощность прожекторов не превышает максимальную нагрузку датчика. Для подключения прожекторов нужно параллельно соединить их между собой после выхода нагрузки датчика. При этом важно учитывать параметры электросети и особенности монтажа, чтобы избежать перегрузок и обеспечить надежную работу системы.

Как настроить время работы прожектора после срабатывания датчика движения?

Большинство датчиков движения имеют встроенную регулировку времени задержки отключения нагрузки. Обычно это небольшой поворотный регулятор или кнопка на корпусе датчика. Повернув регулятор, можно увеличить или уменьшить время, в течение которого прожектор будет гореть после того, как датчик перестанет фиксировать движение. Рекомендуется выбирать такой интервал, чтобы свет горел достаточно долго для безопасного передвижения, но не расходовал лишнюю электроэнергию.

Какие меры предосторожности нужно соблюдать при монтаже датчика движения с прожектором без выключателя?

Прежде всего, необходимо отключить питание перед началом установки, чтобы избежать поражения электрическим током. Следует внимательно изучить схему подключения и инструкции производителя. Важно использовать защитные коробки и кабели с подходящими характеристиками, избегать попадания влаги на соединения. Также не рекомендуется устанавливать датчик на прямой солнечный свет или в местах с сильными колебаниями температуры, чтобы минимизировать ложные срабатывания.

Как правильно подключить датчик движения к светодиодному прожектору без использования выключателя?

Для подключения датчика движения к светодиодному прожектору без выключателя нужно соблюдать несколько основных шагов. Сначала отключите питание, чтобы избежать короткого замыкания или удара током. Затем подключите фазный провод от электросети к входу датчика движения, а выход датчика соедините с фазным проводом прожектора. Нулевой провод подключается напрямую от сети к прожектору и к датчику. После этого проверьте правильность соединений и включите питание. Прожектор должен загораться при обнаружении движения и гаснуть через заданный промежуток времени, который можно настроить на самом датчике. Важно использовать проводку соответствующего сечения и соблюдать полярность, чтобы обеспечить надежную и безопасную работу схемы.
