Откатные ворота без привода функционируют исключительно за счёт механических компонентов. Основу конструкции составляет рама с закреплённым полотном, которая перемещается вдоль направляющей. Рельс жёстко фиксируется на фундаменте или бетонной плите с помощью анкерных болтов. Для плавного хода используются роликовые опоры – металлические каретки с подшипниками, рассчитанными на массу ворот и климатические нагрузки.
Открытие ворот осуществляется вручную, при этом усилие пользователя передаётся непосредственно на раму. Для снижения трения важно поддерживать чистоту направляющей и периодически смазывать подшипники. Рекомендуемый тип смазки – литиевая или графитовая, устойчивая к температурным перепадам. При корректной установке усилие для перемещения ворот не превышает 15–20 кг даже при массе створки свыше 400 кг.

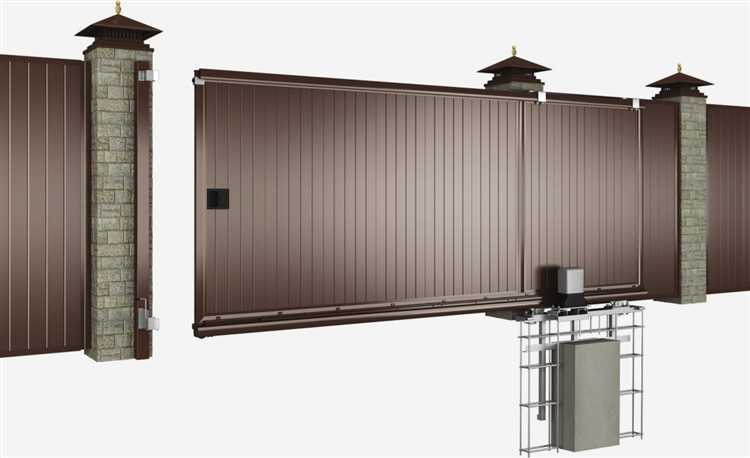

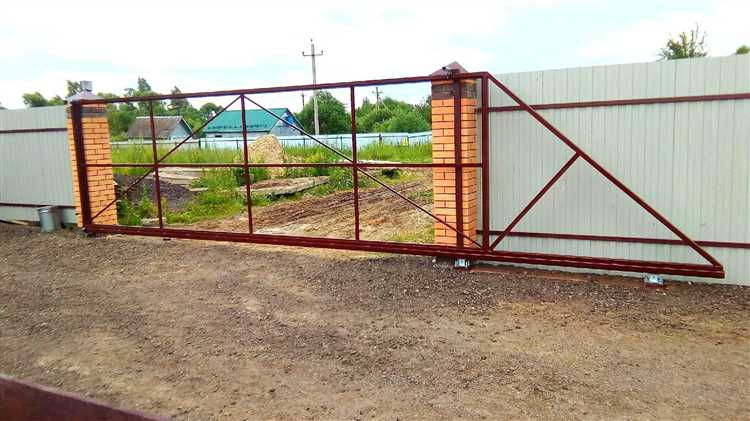

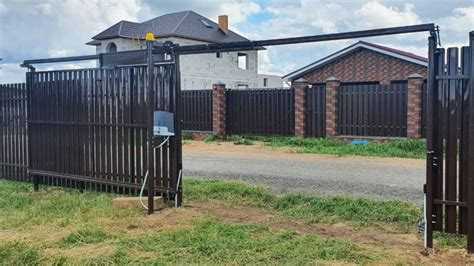

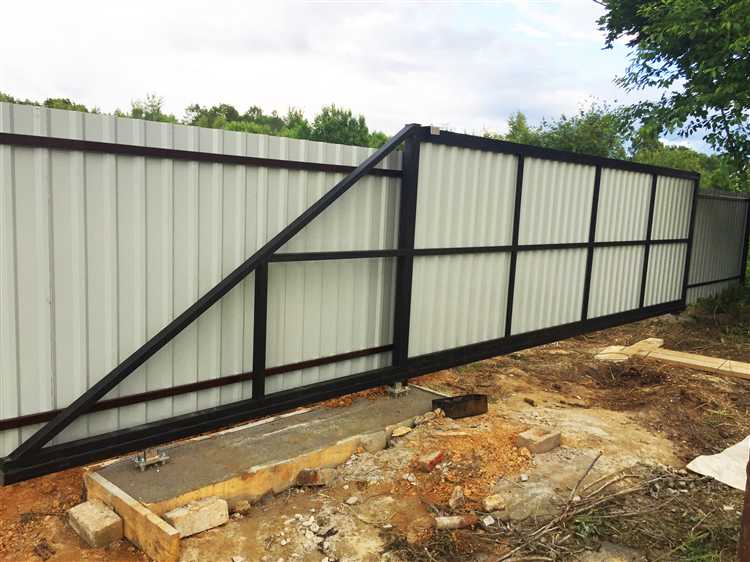

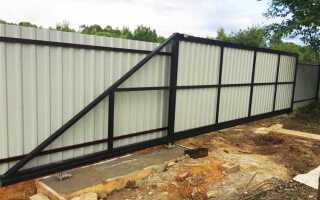

Противовесная часть створки обязательна – она обеспечивает устойчивость конструкции в открытом положении. Оптимальное соотношение длины ворот к проёму – 1.5:1. При меньшем запасе возможны провисания и деформации при морозах. На концевых точках пути устанавливаются улавливатели – металлические скобы, фиксирующие створку в закрытом и открытом положении. Это исключает раскачивание полотна при ветровой нагрузке.
Для повышения надёжности рекомендуется использовать роликовые опоры с регулировкой по высоте и вертикальными штифтами от соскальзывания. Все несущие элементы должны быть изготовлены из оцинкованной стали толщиной не менее 4 мм. Грамотно рассчитанная механика откатных ворот обеспечивает десятки лет службы без необходимости в автоматизации.
Механическое устройство направляющей балки и роликов
Роликовые опоры монтируются под балкой и включают два или более роликов, размещённых на подшипниках закрытого типа. Материал роликов – закалённая сталь либо нейлон, армированный стекловолокном для уменьшения износа и снижения шума. Каждый ролик должен свободно вращаться без люфтов. Диаметр роликов подбирается с учётом веса и длины створки: для ворот массой до 400 кг используются ролики диаметром 80–100 мм.
Крепление роликовой опоры к фундаменту производится через анкерные болты. Основание должно быть строго горизонтальным и армированным. Между осями роликов важно выдерживать симметрию относительно центральной оси балки, иначе возрастает риск перекоса при движении створки.
Внутри балки допускается установка пластиковых направляющих втулок, уменьшающих трение между металлом и роликами. При отсутствии привода вся кинематика движения осуществляется исключительно за счёт точности механического сопряжения балки и опор, что требует регулярной очистки и смазки рабочих поверхностей.
Рекомендуется использовать роликовые системы с возможностью регулировки по высоте и углу наклона. Это позволяет точно выставить положение ворот относительно направляющей, компенсируя возможные просадки или отклонения фундамента.
Как вручную открываются и закрываются створки
Для ручного открытия откатных ворот без привода необходимо сначала убедиться в отсутствии блокировки механизма. Если предусмотрена защелка или стопор, их следует отвести в сторону. Большинство конструкций оснащено роликовой системой, позволяющей перемещать створку по направляющей с минимальным усилием.
Створка откатывается вдоль забора на роликах, установленных в нижней части. Направляющая балка должна быть чистой – песок, лед или мусор создают сопротивление. Перед открытием рекомендуется визуально проверить её состояние. Если ход затруднён, смазка контактных поверхностей литиевой или силиконовой смазкой восстановит плавность движения.
Закрытие осуществляется в обратном порядке: створку необходимо подтолкнуть по направляющей до упора в запорный механизм. При наличии ручного стопора его следует зафиксировать. Контроль положения полотна важен – перекос створки приведёт к заклиниванию и ускоренному износу роликов.
Рекомендуется осматривать роликовые тележки не реже одного раза в сезон. Износ подшипников, деформация направляющей или ослабление креплений напрямую влияют на лёгкость ручного управления створкой.
Роль уравновешивающей системы и противовеса
Откатные ворота без привода функционируют за счёт грамотно реализованного механического баланса. Основная задача уравновешивающей системы – компенсировать массу створки и снизить усилие, необходимое для её перемещения вручную.
- Противовес располагается внутри несущей балки и соединяется с воротами через роликовую тележку и направляющие.
- Масса противовеса должна составлять примерно 60–70% от массы самой створки. Это обеспечивает оптимальное распределение нагрузки без самопроизвольного отката.
- В качестве противовеса применяются стальные бруски, залитый бетон или чугунные элементы, размещённые равномерно по длине компенсирующего отсека.
- Уравновешивающая система критична для безопасности: при неправильной настройке возможен перекос или заклинивание направляющих.
Рекомендации по эксплуатации:
- Проверяйте целостность и износ направляющих минимум раз в 6 месяцев.
- При замене створки пересчитайте массу противовеса – допуски превышения не должны превышать 5%.
- Избегайте попадания влаги в отсек противовеса – это приводит к коррозии и разбалансировке системы.
Корректно настроенная уравновешивающая система обеспечивает плавное движение ворот, продлевает срок службы роликов и направляющих, а также исключает необходимость в чрезмерных физических усилиях при открывании.
Типы нижней и верхней направляющих и их взаимодействие
Нижняя направляющая откатных ворот представлена в двух основных вариантах: рельсовая и консольная. Рельсовая система требует укладки металлического профиля по всей длине проезда, по которому перемещаются ролики. Это обеспечивает устойчивость, но требует регулярной очистки от грязи, льда и снега. Консольная система исключает контакт с грунтом – роликовая каретка фиксируется на опоре и перемещает ворота по воздуху, что делает её более устойчивой к внешним воздействиям.

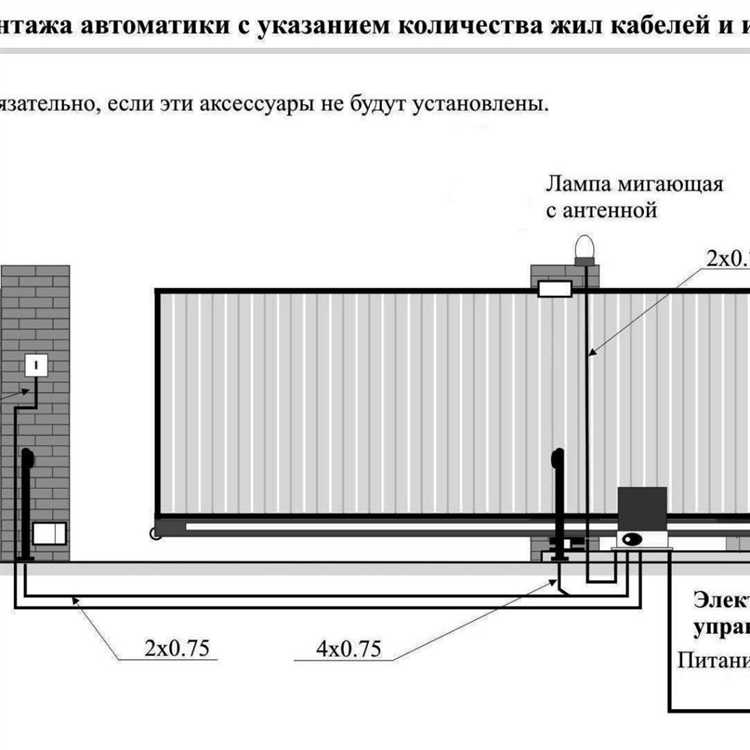

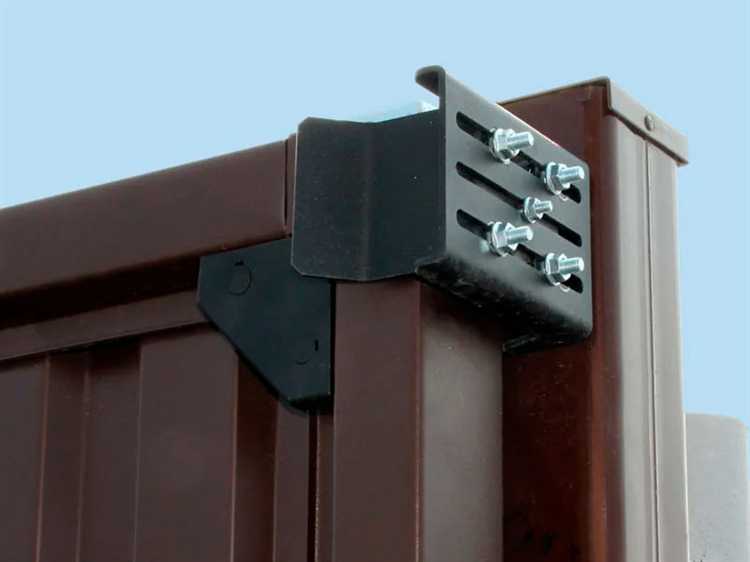

Верхняя направляющая, в отличие от нижней, не принимает на себя основную нагрузку. Её задача – стабилизировать вертикальное положение полотна и предотвращать его раскачивание. Наиболее распространён вариант с прижимным роликом, закреплённым на стойке или стене. Этот ролик не должен создавать значительное сопротивление движению, его диаметр и материал подбираются исходя из массы ворот и предполагаемой частоты эксплуатации.
Правильное взаимодействие направляющих достигается точным позиционированием всех элементов. При рельсовой системе нижняя направляющая жёстко задаёт траекторию, тогда как верхняя выполняет корректирующую функцию. В консольной системе ключевую роль играет расположение роликовых опор, а верхний стабилизатор должен компенсировать колебания, возникающие при ветровой нагрузке или неравномерной массе створки.
При монтаже важно обеспечить соосность направляющих: отклонения вызывают перекос, что приводит к ускоренному износу роликов и несущей балки. Рекомендуется использовать лазерный уровень при установке и предусмотреть зазоры на температурное расширение металла. Идеальное сопряжение направляющих минимизирует усилия при ручном открывании ворот и увеличивает срок службы конструкции.

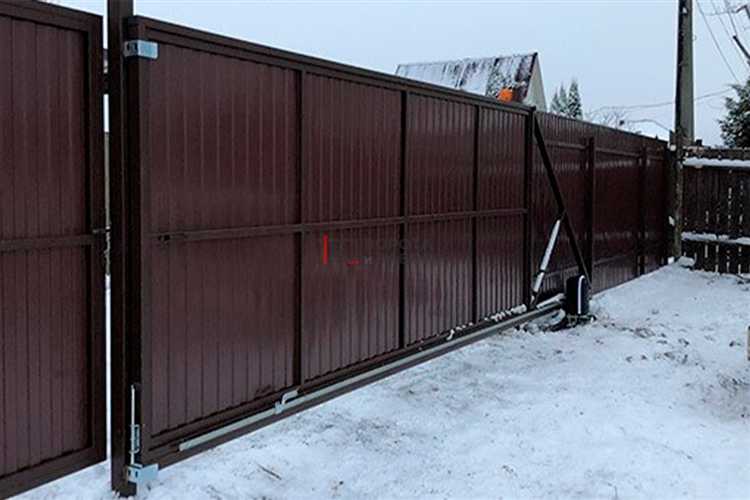

Как защитить ручной механизм от замерзания зимой
Основная проблема зимой – промерзание роликов и заедание направляющей балки. При температуре ниже -10°C конденсат, скапливающийся в профиле, превращается в лед и блокирует движение ворот.
1. Защита направляющей балки
Перед наступлением холодов полностью очистите внутреннюю поверхность балки от пыли и влаги. Используйте аэрозольный силикон – он вытесняет воду, образует защитную пленку и не замерзает. Обработку повторяйте каждые 2–3 недели.
2. Смазка роликов
Обычная литиевая смазка неэффективна при морозах – она густеет. Применяйте составы с низкой вязкостью, рассчитанные на температуры до -30°C. Подходят морозостойкие синтетические смазки с фторополимерами. Перед нанесением обезжирьте подшипники, чтобы исключить смешивание разных составов.
3. Дренаж
Если балка открытого типа, на ее нижней поверхности просверлите несколько отверстий диаметром 3–4 мм. Это позволит влаге выходить наружу и не скапливаться внутри профиля.
4. Защита замков и стопоров
Для предотвращения обледенения применяйте влаговытесняющие аэрозоли на основе масла WD-40 или аналогичные. Наносите на все подвижные элементы, включая фиксаторы и задвижки. Избегайте использования воды при очистке – остатки влаги замерзают даже при кратковременном снижении температуры.
5. Регулярный осмотр
После каждого снегопада проверяйте состояние механизма. При обнаружении наледи удаляйте ее вручную пластиковым скребком, избегая металлических предметов, чтобы не повредить оцинковку или порошковое покрытие.
Выбор и установка упоров для фиксации ворот в крайних положениях
Упоры необходимы для точной фиксации откатных ворот в полностью открытом и закрытом положении, предотвращая дальнейшее движение и снижая нагрузку на конструкцию. Для откатных ворот без привода рекомендуются механические упоры с возможностью регулировки положения.
Оптимальный материал упоров – сталь с коррозионным покрытием (оцинковка или порошковая краска), обеспечивающий долговечность при воздействии внешних факторов. Размеры упоров зависят от массы и длины полотна: для ворот массой до 300 кг достаточно упоров длиной 150–200 мм с диаметром направляющего штифта 12–16 мм.
Установка производится на направляющую балку и в проеме ворот. В закрытом положении упор монтируется так, чтобы фиксировать полотно без зазоров, исключая вибрации и удары. В открытом положении упор ставится с небольшим запасом (5–10 мм) от максимального выдвижения полотна, чтобы избежать чрезмерной нагрузки на роликовую систему.
Рекомендуется использовать два упора – один для закрытия и один для открытия. Для точной регулировки применяются упоры с винтовым механизмом или сдвижной пластиной, позволяющей изменять позицию после установки без демонтажа.
Монтаж упоров должен учитывать ровность и горизонтальность направляющей. Перед фиксацией проверяют плавность хода ворот и отсутствие перекосов. В случае выявления люфта или затруднений упор регулируется, чтобы обеспечить плотное, но не чрезмерное прилегание.
Вопрос-ответ:
Как устроены откатные ворота без использования электропривода?
Откатные ворота без привода состоят из рамы с полотном, которая перемещается вдоль направляющей с помощью роликов. Для открытия или закрытия ворот достаточно приложить физическое усилие, чтобы сдвинуть полотно вдоль ограждения. Ролики движутся по опорной балке или рельсу, обеспечивая плавное и ровное движение.
Какие основные преимущества у откатных ворот без привода по сравнению с воротами с мотором?
Главное преимущество таких ворот — простота конструкции и отсутствие зависимости от электроэнергии. Это снижает расходы на монтаж, обслуживание и эксплуатацию. Кроме того, они не требуют подключения к электросети, что удобно в местах с нестабильным электроснабжением. Их легко отремонтировать и обслуживать своими силами.
Какие нагрузки и усилия нужно приложить, чтобы открыть или закрыть откатные ворота вручную?
Усилие для перемещения ворот зависит от их веса, размера и качества роликов. Обычно достаточно приложить умеренное усилие, сопоставимое с толчком обычной двери, чтобы сдвинуть полотно. Для облегчения движения используют качественные подшипники и ровные направляющие, благодаря чему ворота скользят плавно и без больших усилий.
Как обеспечивается устойчивость и безопасность откатных ворот без привода?
Безопасность достигается за счет прочного каркаса и надежной направляющей, по которой движется полотно. Часто устанавливают ограничители хода, чтобы ворота не вышли за пределы конструкции. Также применяют защелки или фиксаторы, предотвращающие случайное открытие под ветром или при наклоне поверхности. Благодаря отсутствию моторного блока риск поломок или аварийных ситуаций снижается.
Можно ли самостоятельно установить откатные ворота без привода, и какие инструменты понадобятся?
Да, установка таких ворот возможна своими руками при наличии базовых навыков и инструментов. Понадобятся уровень, дрель, сварочный аппарат или крепежные элементы для монтажа направляющей и рамы, а также гаечные ключи и отвертки для крепления роликов и остальных деталей. Важно тщательно выровнять направляющую и надежно закрепить все элементы, чтобы ворота работали плавно и без заеданий.
Как работает откатные ворота без привода и за счёт чего они движутся?
Откатные ворота без привода передвигаются вручную благодаря конструкции, в которой створка скользит по направляющей на роликах. Основной элемент — рельс, закреплённый на земле, по которому катятся ролики, установленные в нижней части ворот. Такая система позволяет легко открывать и закрывать ворота, используя силу рук, без применения электромотора или другого привода.
