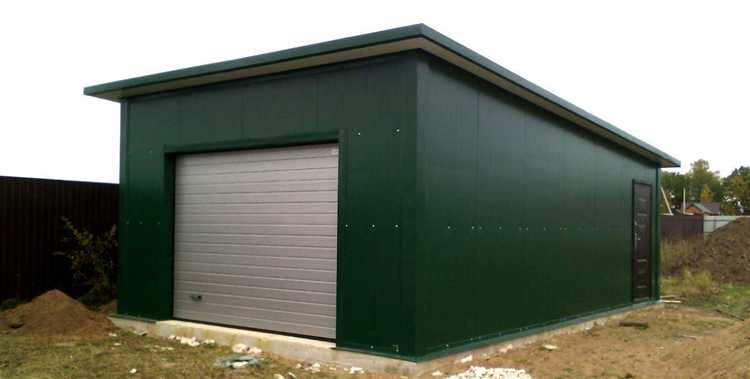

Сэндвич панели – один из самых рациональных материалов для самостоятельного строительства гаража. Они состоят из двух металлических листов с утеплителем между ними (обычно пенополистирол или минеральная вата), что обеспечивает отличную теплоизоляцию при минимальной толщине конструкции. Панели поставляются в готовом виде и легко монтируются без использования спецтехники.
Для стандартного гаража площадью 18–24 м² потребуется около 30–40 м² сэндвич панелей. Толщина панелей для стен – не менее 50 мм, для кровли – от 80 мм. Каркас рекомендуется изготавливать из стального профиля сечением не менее 60×60 мм с антикоррозийным покрытием. Вертикальные стойки размещаются с шагом 1–1,2 м, при этом крепление панелей осуществляется саморезами с термошайбами или скрытым замковым соединением.
Фундамент лучше всего выбрать ленточный или плитный, с обязательной гидроизоляцией. При высоте гаража 2,5–3 м потребуется около 50–60 погонных метров металлического профиля для каркаса. Панели режутся болгаркой с абразивным кругом, монтаж занимает 3–5 дней при наличии базового строительного инструмента.
Особое внимание стоит уделить герметизации стыков панелей и организации вентиляции. Используются силиконовые или полиуретановые герметики, а в верхней части стены или крыши монтируются приточно-вытяжные решетки. Это исключает образование конденсата и продлевает срок службы конструкции.
Выбор типа сэндвич панелей и расчет их количества
Тип утеплителя определяет тепловую эффективность и стоимость конструкции. Для гаража оптимальны панели с пенополистиролом или пенополиуретаном. Первый дешевле, обладает достаточной теплоизоляцией (0,033–0,038 Вт/м·К). Второй дороже, но обеспечивает лучшую теплоизоляцию (до 0,022 Вт/м·К) и влагостойкость. Минеральная вата не рекомендуется: она тяжелее, впитывает влагу, требует герметизации и крепежей повышенной прочности.
Толщина панелей подбирается исходя из климата. Для регионов с умеренной зимой достаточно 50–80 мм. В северных областях – 100–150 мм. Тоньше 50 мм использовать нецелесообразно: гараж быстро теряет тепло.
Тип профиля – стеновой или кровельный. Стеновые панели устанавливаются вертикально или горизонтально, кровельные – на скат крыши, имеют повышенную жёсткость и антиконденсатное покрытие.

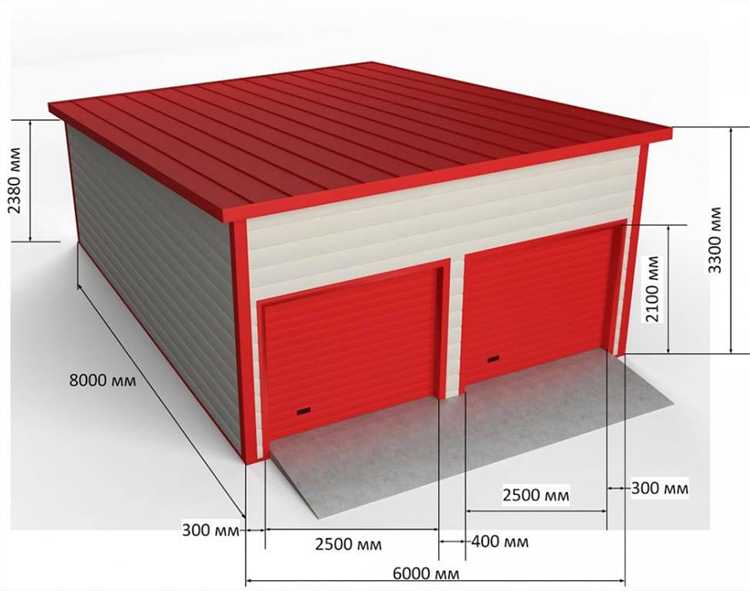

Расчёт количества панелей начинается с замера периметра и площади стен, крыши и воротного проёма. Например, для гаража 6×4 м и высотой 2,5 м: две длинные стены – 6×2,5×2 = 30 м², две короткие – 4×2,5×2 = 20 м². Крыша с двухскатной конструкцией – около 30 м², с учётом свесов. Воротный проём 2,5×2,2 м = 5,5 м², его площадь вычитается. Общая площадь – 30 + 20 + 30 − 5,5 = 74,5 м².
Добавьте 5–10% запаса на подрезку и ошибки. Итог: около 82 м². Учитывая стандартную ширину панели 1 м и длину 2–6 м, выбирайте длину с минимальными отходами. Панели разной длины можно комбинировать для удобства монтажа.
Подготовка фундамента под гараж: пошаговая инструкция
1. Разметьте участок. Измерьте габариты будущего гаража с точностью до сантиметра. Натяните шнур по периметру, зафиксируйте колышками. Углы проверьте методом диагоналей – расстояния между противоположными углами должны совпадать.
2. Снимите верхний слой почвы на глубину 25–30 см. Удалите корни, мусор и уплотните основание виброплитой.
3. Выполните выемку под фундамент. Глубина зависит от грунта: на плотных – 40–50 см, на слабых – до 70 см. Ширина траншеи должна превышать ширину будущей опалубки минимум на 10 см.
4. Засыпьте дно траншеи щебнем фракции 20–40 мм слоем 10–15 см, тщательно утрамбуйте. Сверху добавьте песчаную подушку 10 см, пролейте водой и уплотните.
5. Уложите гидроизоляцию: рулонный материал (рубероид или геотекстиль) застелите с нахлестом в 10 см и заведите на стенки траншеи.
6. Соберите опалубку из досок толщиной не менее 25 мм. Проверьте уровень по горизонтали. Укрепите распорками каждые 80–100 см для исключения деформации.
7. Смонтируйте армокаркас из арматуры диаметром 12 мм с ячейкой 20×20 см. Поднимите его над подушкой с помощью пластиковых подставок на 4–5 см, чтобы арматура не лежала на дне.
8. Залейте бетон марки М300 слоями по 20 см, уплотняя каждый вибратором. Работы выполняйте за один день без перерывов. Верх выровняйте правилом.
9. Закройте залитую плиту пленкой. В течение 7 дней ежедневно смачивайте поверхность водой. Полное созревание бетона – 28 суток. После этого можно приступать к монтажу гаража из сэндвич-панелей.
Монтаж каркаса для установки сэндвич панелей
Каркас служит основой жёсткости всей конструкции, поэтому необходимо точно соблюдать проектные размеры и строго контролировать вертикальность и горизонтальность элементов. Для гаража стандартных габаритов (3×6 м) оптимально использовать металлический профиль из замкнутой трубы 60×60×2 мм для стоек и 40×40×2 мм для перемычек.
Начать следует с установки нижней обвязки. К фундаменту или бетонной плите обвязка крепится анкерными болтами диаметром не менее 10 мм с шагом 500 мм. Поверхность основания должна быть выровнена по уровню, допустимое отклонение – не более 2 мм на всю длину.
Вертикальные стойки устанавливаются с шагом 1000–1200 мм. В местах примыкания ворот и углов – обязательно двойное усиление. Каждую стойку проверяют уровнем и временно фиксируют укосинами до окончательной сварки. Горизонтальные перемычки монтируют в верхней части каркаса и над проёмами – это придаёт дополнительную жёсткость конструкции.
Крепление элементов между собой выполняется сваркой. Сварные швы обязаны быть непрерывными по всей длине соединения. После сварки все швы зачищаются, а металл обрабатывается антикоррозийным грунтом. При необходимости каркас покрывается эмалью для наружных работ.
Перед установкой сэндвич панелей проверяется геометрия: диагонали каркаса должны быть равны с допуском до 5 мм. От этого зависит точность подгонки панелей и герметичность соединений.
Крепление сэндвич панелей к металлическому каркасу
Перед монтажом панели проверяют плоскость и геометрию каркаса. Отклонение по вертикали и горизонтали – не более 2 мм на 1 метр. Крепление начинают с нижнего ряда, устанавливая панели на направляющий профиль с антикоррозийной прокладкой.
Для крепления применяют самосверлящие шурупы диаметром 5,5 мм с шестигранной головкой и уплотнительной шайбой. Шурупы вкручивают через внешнюю стальную обшивку панели в металлический профиль каркаса. Минимальная толщина металла в точке крепления – 2 мм. Шаг крепления по вертикальным стойкам – 300–500 мм, по горизонтали – 400 мм.
Панели стыкуют по системе «шип-паз», герметизируя соединение нейтральным силиконовым герметиком. Стыки обязательно фиксируют скрытыми саморезами внутри замка, не нарушая внешнего слоя. Наружные углы и примыкания закрываются доборными элементами, которые также крепятся через уплотнитель и герметик.
Монтаж ведут снизу вверх и слева направо (если не указано иное производителем). После установки каждой панели проверяют вертикаль строительным уровнем. При работе при температуре ниже -5 °C используют герметики с морозостойкими свойствами и прогревают места стыков перед герметизацией.
Устройство кровли гаража из сэндвич панелей
Кровля из сэндвич панелей требует точного расчёта и соблюдения технологии монтажа. Панели используются как несущий и утепляющий элемент, обеспечивая герметичность и теплоизоляцию.
- Уклон крыши – не менее 5° при односкатной конструкции и от 10° при двускатной. Это обеспечивает естественный сток воды и снижает риск протечек.
- Минимальный вылет панели за пределы стен – 100 мм. Это защищает фасад от осадков и уменьшает мостики холода.
- Для стропильной системы используются металлические балки шагом 1–1,5 м, в зависимости от толщины панелей (обычно 100–150 мм) и снеговой нагрузки региона.
Монтаж кровельных сэндвич панелей выполняется внахлёст по направлению преобладающих ветров:
- Укладка начинается с нижнего края ската, панель фиксируется к прогону саморезами с уплотнительной шайбой.
- Герметизация стыков – обязательна. Используется однокомпонентный полиуретановый герметик или уплотнительная лента из ПВХ.
- Каждая панель крепится не менее чем в трёх точках на один прогон. Важно не перетягивать крепёж, чтобы не деформировать металл и не нарушить герметичность.
- Торцевые и коньковые элементы подгоняются индивидуально, для герметизации применяются специальные профили и доборные элементы, поставляемые производителем панелей.
При монтаже запрещается использовать болгарку – абразив повреждает полимерное покрытие. Применяется электролобзик или ножницы по металлу. Все резы обрабатываются антикоррозионной краской.
После завершения монтажа необходимо провести ревизию всех креплений, очистить поверхность от металлической стружки и проверить герметичность швов.

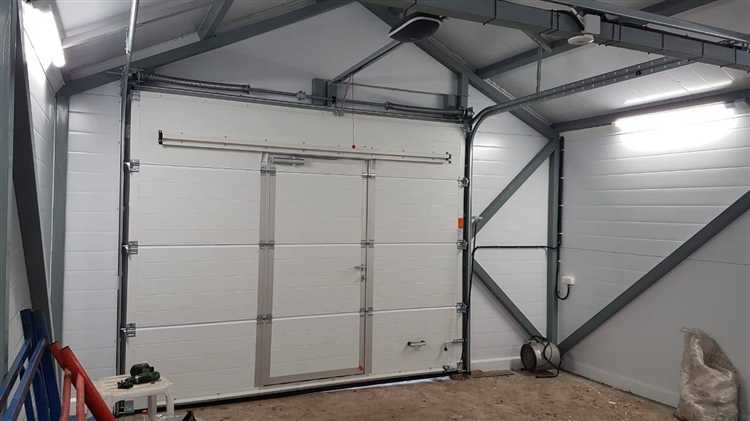

Установка ворот и входной двери в панельном гараже
Для монтажа ворот в гараже из сэндвич-панелей рекомендуется использовать металлическую раму, закрепленную на несущих элементах каркаса. Размер проема должен учитывать толщину панелей и зазоры для герметизации – минимальный люфт по периметру ворот составляет 10-15 мм для установки уплотнителей.
Перед установкой створок обязательно обработайте торцы проема антикоррозийной грунтовкой и нанесите монтажную пену с высокой степенью паропроницаемости, чтобы избежать деформации панелей при изменении температуры.
Для крепления петель используйте саморезы с шестигранной головкой длиной не менее 70 мм, фиксируя их в усиленных металлических элементах рамы. Ворота должны быть навешены с зазором 5-7 мм для свободного открывания без заеданий.
Установка входной двери требует тщательной подгонки к панельному проему. Используйте дверную коробку из оцинкованной стали толщиной не менее 1,5 мм, которая закрепляется на каркас гаража анкерами длиной от 100 мм с шагом 25-30 см.
Для герметизации щелей между коробкой и панелями применяйте монтажную пену с последующим закрытием декоративным наличником из алюминиевого профиля. Это предотвращает проникновение влаги и холодного воздуха.
Регулировка дверных петель проводится после полного высыхания монтажной пены, что позволяет избежать перекосов и продлить срок службы конструкции. Рекомендуется устанавливать дверные уплотнители из резины с плотным прилеганием, чтобы обеспечить тепло- и звукоизоляцию.
Герметизация швов и теплоизоляция стыков
Качественная герметизация швов при сборке гаража из сэндвич-панелей критична для сохранения тепла и защиты от влаги. Основные этапы и материалы для этого процесса:
- Подготовка поверхности: Перед герметизацией швы необходимо очистить от пыли и грязи, проверить отсутствие неровностей и дефектов.
- Уплотнительные материалы:
- Используйте специальные монтажные ленты или уплотнители из вспененного полиэтилена с клеевой основой. Они обеспечивают первичный барьер от воздуха и влаги.
- Для герметизации наружных стыков применяйте полиуретановые или силиконовые герметики, устойчивые к ультрафиолету и температурным колебаниям.
- Теплоизоляция:
- Внутренние швы заполняйте монтажной пеной с высокой плотностью, обеспечивающей хорошую теплоизоляцию и минимальное расширение.
- После застывания пены излишки аккуратно срезают и дополнительно обрабатывают герметиком для предотвращения продувания.
- Особенности стыковки панелей:
- Панели должны плотно прилегать, без зазоров больше 3 мм – при необходимости используется подрезка или дополнительное уплотнение.
- В углах и примыканиях к фундаменту рекомендуются эластичные герметики с высокой адгезией к металлу и пене.
- Проверка герметичности: После монтажа швов необходимо провести визуальный осмотр и при необходимости провести тест на продувание с помощью бытового фена или тепловизора.
Соблюдение этих рекомендаций гарантирует снижение теплопотерь и защиту конструкции от конденсата и коррозии.
Вопрос-ответ:
Какие инструменты и материалы нужны для строительства гаража из сэндвич-панелей своими руками?
Для строительства гаража из сэндвич-панелей потребуется стандартный набор инструментов: электрическая дрель, уровень, рулетка, шуруповерт, ножовка или электропила по металлу, а также крепежные элементы — саморезы и анкеры. Материалы включают сами сэндвич-панели нужного размера, профиль для каркаса (металлический или деревянный), утеплитель при необходимости, герметики и уплотнители для стыков. Важно заранее рассчитать количество материалов, учитывая площадь стен и крыши.
Как правильно подготовить основание для гаража из сэндвич-панелей?
Основание должно быть ровным и прочным, чтобы выдерживать нагрузку конструкции. Чаще всего для таких гаражей выбирают бетонную плиту или ленточный фундамент. Поверхность тщательно выравнивают, при необходимости используют гидроизоляцию, чтобы защитить конструкцию от влаги. Если основание неровное, это может привести к деформациям панелей и появлению щелей, что снизит теплоизоляцию и прочность гаража.
Можно ли самостоятельно собрать гараж из сэндвич-панелей без опыта строительства?
Сборка гаража из сэндвич-панелей вполне доступна для человека с базовыми навыками работы с инструментами. Важно внимательно изучить инструкцию и следовать последовательности действий. Однако стоит учитывать, что ошибки в монтаже могут повлиять на герметичность и прочность конструкции. Если сомневаетесь, лучше проконсультироваться с опытными строителями или пригласить помощника для контроля процесса.
Какие особенности крепления сэндвич-панелей следует учитывать, чтобы избежать повреждений и потери тепла?
Панели необходимо крепить строго по уровню и с равномерным усилием, чтобы избежать деформации. Для крепежа лучше использовать специальные саморезы с термошайбами, которые предотвращают появление мостиков холода. Места стыков важно тщательно уплотнить герметиками и уплотнителями, чтобы исключить попадание влаги и воздуха внутрь. Также важно не затягивать крепеж слишком сильно, чтобы не повредить панели.
Как организовать вентиляцию в гараже, построенном из сэндвич-панелей?
Вентиляция необходима для предотвращения накопления конденсата и поддержания нормального микроклимата внутри гаража. Можно установить приточно-вытяжные вентиляционные решетки или специальные клапаны в стенах и крыше. При этом важно обеспечить циркуляцию воздуха, не допуская сквозняков, которые могут понизить температуру внутри помещения. Для улучшения вентиляции иногда используют небольшие вытяжные вентиляторы.
